答案藏在电化学里。今天用 3 张原理图，把"金属在水里怎么被吃掉"这件事讲透。

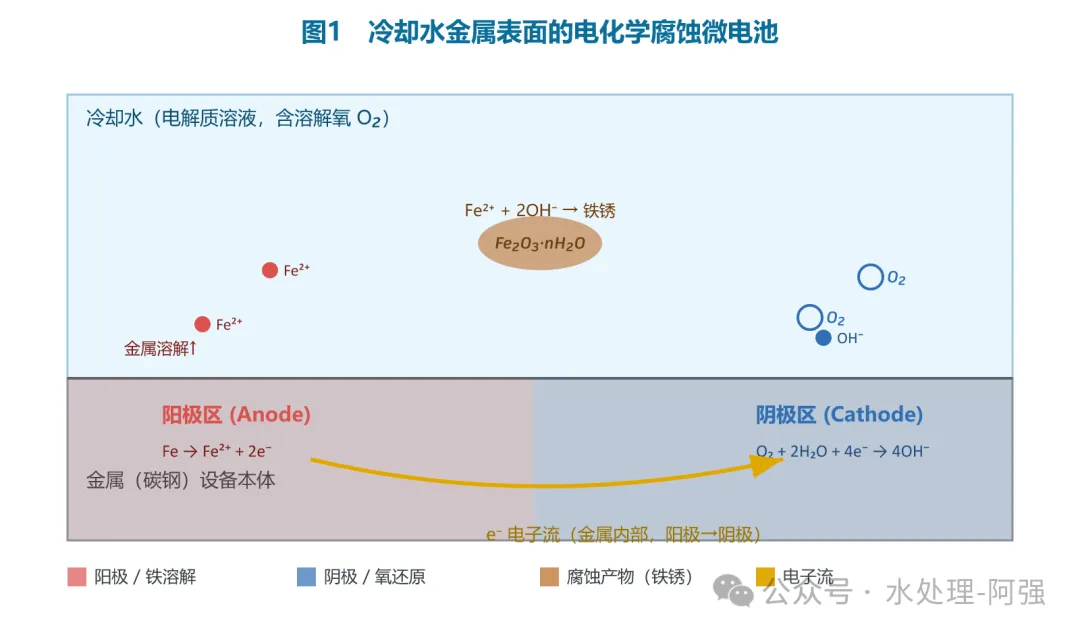

当碳钢设备与冷却水接触，由于金属表面不均一（成分差异、晶界、应力、划痕）且水有导电性，表面会自发形成无数微小的腐蚀微电池。阳极区发生氧化、阴极区发生还原，电子在金属内部流动——腐蚀只发生在阳极。

电子不溶于水，只能沿金属本体流向阴极。

敞开式循环水中，溶解氧是最主要的阴极去极化剂：

该反应消耗电子、生成 OH⁻，使阴极区局部变碱。

缓蚀剂，是以适当浓度存在于水中、能防止或减缓金属腐蚀的化学物质。它的核心作用是：成膜 → 阻断腐蚀电流。

评价效果看缓蚀率 η：

式中 v₀ 为未加缓蚀剂的腐蚀速率，v 为加入后的腐蚀速率。

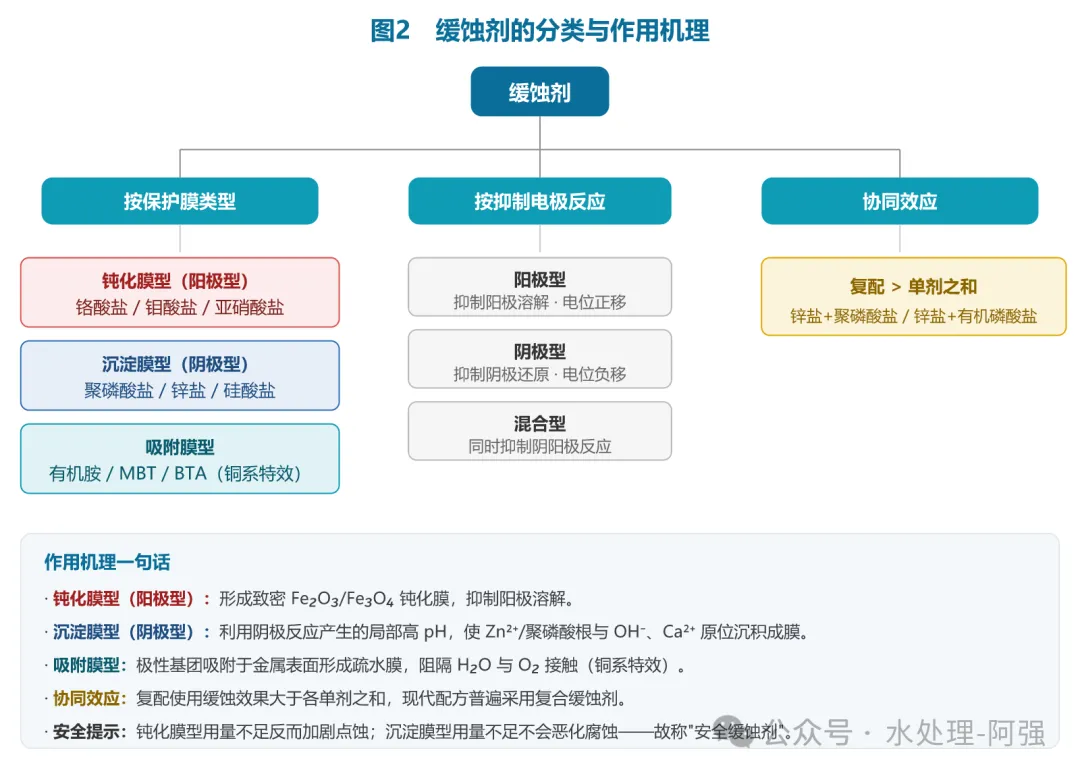

阳极型抑制阳极反应，电位正移；

阴极型抑制阴极反应，电位负移

混合型同时抑制阴阳极。

两种或多种缓蚀剂复配，效果往往大于单剂之和。如锌盐+聚磷酸盐、锌盐+有机磷酸盐。所以现代循环水配方几乎都是复合缓蚀剂。

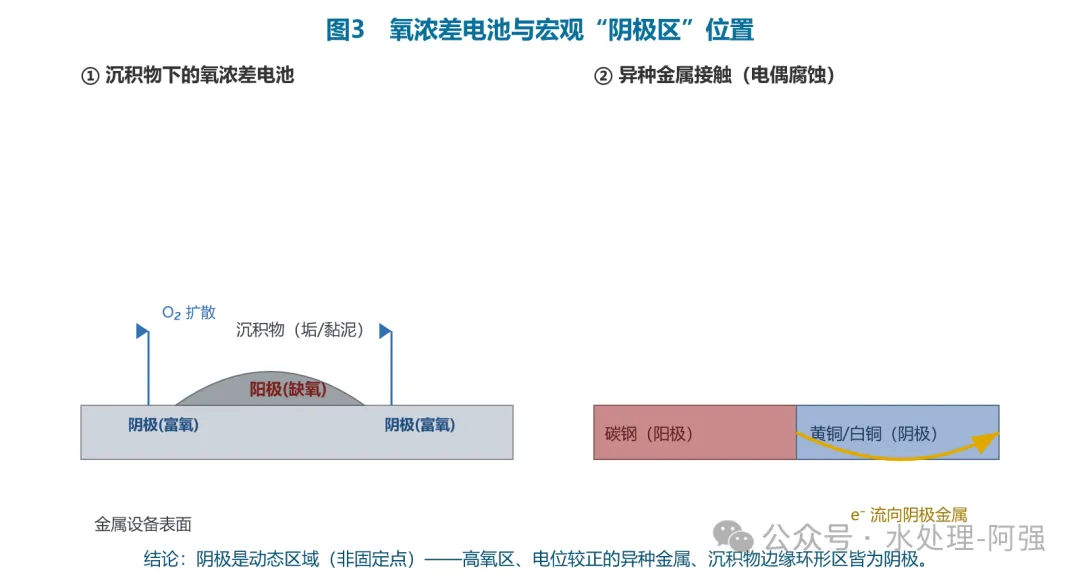

很多人会困惑："沉淀膜覆盖在阴极表面，可冷却水系统的阴极表面到底在哪？"关键在于——阴极不是固定的物理点位，而是随腐蚀过程动态变化的区域，要从两层理解：

承接上节对"阴极区"的说明——它并非固定点位，而是电位较正的高氧区、异种金属或沉积物边缘。沉淀膜型缓蚀剂正是利用阴极反应本身创造的条件原位成膜：
