有一种断裂，最让工程师头疼：载荷远远没到材料的极限，零件却断了。断前毫无征兆，从应力水平高来看，根本还没到极限强度呢，其实，它们都是"累死的"。

这就是疲劳断裂——工业界九成以上金属断裂的幕后黑手。轴、齿轮、弹簧、螺栓、飞机起落架，全是它的"猎物"。今天把它扒个底朝天：它是怎么一点点"磨"死金属的？断口上留下什么证据？工程师靠哪三件法宝反杀？

最危险的不是猛兽，而是温水。
疲劳就是金属界的"温水煮青蛙"——每次循环都不致命，但循环本身就是要命的事。

一、疲劳：金属也会"过劳死"

1838 年，德国矿业工程师 Wöhler 研究火车车轴断裂，第一次画出了应力-寿命曲线，也就是大名鼎鼎的S-N 曲线（Wöhler 曲线）：横轴是循环次数，纵轴是应力幅。

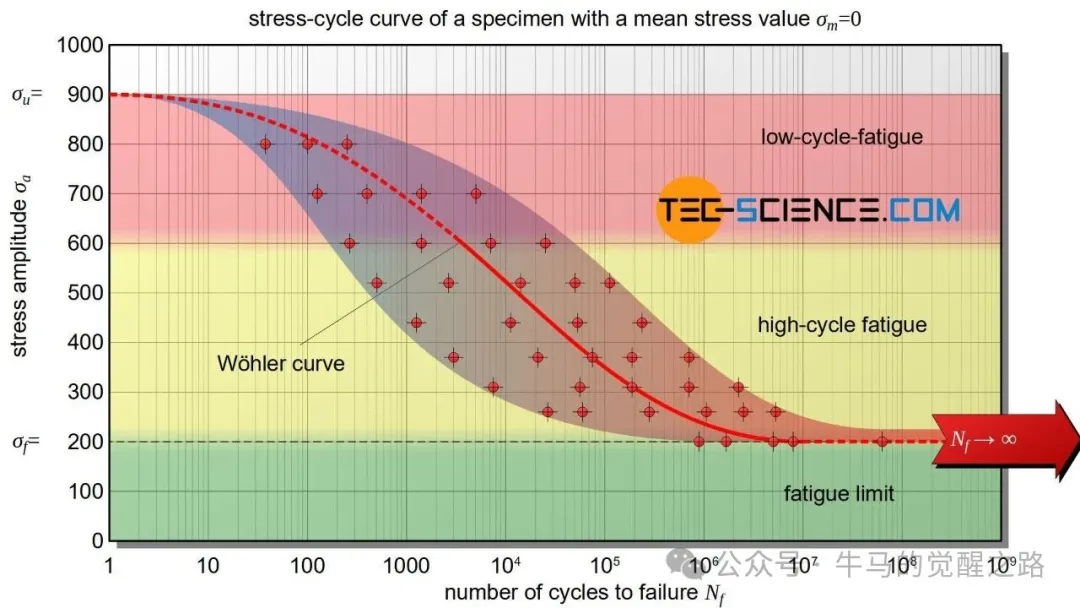

▲ 图1：S-N 曲线（Wöhler 曲线）——应力越低，能撑的循环次数越多；低于疲劳极限，理论上可以"无限循环"（图片来源：tec-science.com）

这条曲线的灵魂是疲劳极限：应力幅低于它，材料能扛住无限次循环；高于它，寿命就按指数缩水。设计时把工作应力压到疲劳极限以下，是防疲劳的第一道防线。

另外，疲劳寿命是"看脸"的——表面和内部的夹杂、气孔越多，越早完蛋。这背后的统计规律叫 Weibull 分布：材料越大，薄弱环节越多，寿命越短（这叫"尺寸效应"，后面细说）。

二、断口上的"年轮"：海滩花样与疲劳辉纹

疲劳断口是"证据之王"，宏观上分三区：

01疲劳源区——裂纹诞生的地方，多在表面刀痕、夹杂物或应力集中处，通常很小很不起眼。

02疲劳扩展区——裂纹走走停停，留下像树的年轮一样的海滩花样/贝壳纹。放大到电镜下，还能看到一条条的疲劳辉纹——每一道辉纹，往往就是一次载荷循环。数一数，零件"熬"了多少个循环都算得出来。

03瞬断区——剩余截面扛不住了，"咔嚓"一下快速断裂，粗糙、呈韧窝或解理形貌。瞬断区越大，说明临界裂纹越长，扩展越猛。

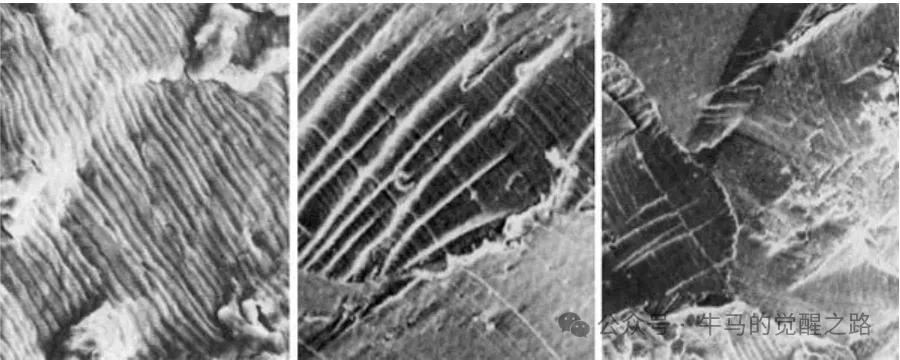

▲ 图2：疲劳断口的疲劳辉纹（微观SEM）——金属的"年轮"（图片来源：网络公开资料）

三、法宝一：把表面磨光——粗糙度是裂纹的"温床"

疲劳裂纹最爱在哪出生？表面。加工刀痕、划伤、腐蚀坑，都是天然的"应力集中器"——缺口根部越尖，局部应力越高，高出名义应力好几倍。

所以你看高标准轴承、弹簧，都要精磨、抛光，甚至超精研，把表面粗糙度 Ra 从 1.6μm 一路压到 0.4μm 以下。粗糙度每降一档，疲劳寿命可能翻几倍。省钱可以，别省这道工序——这是在给零件"增强体质"。

四、法宝二：给表面"上压力"——残余压应力救命

加工方式不同，会在零件表面留下不同的残余应力：磨削不当会留下拉应力，直接诱发磨削裂纹；而喷丸、滚压、激光冲击会在表面压出一层残余压应力。

压应力为什么救命？它能"顶住"外加拉应力，让裂纹尖端闭合，推迟裂纹萌生和扩展。简单说：零件表面像穿了件"紧身衣"，裂纹想长出来，先得过这道坎。

▲ 图3：喷丸强化——小钢丸高速轰击表面，亚表层形成残余压应力层，疲劳强度显著提高（图片来源：百度百科·喷丸强化）

气门弹簧、齿轮、曲轴、涡轮叶片……凡是怕疲劳的零件，几乎都喷过丸。这不是玄学，是给表面"上压力"的工程艺术。

五、法宝三：别让零件"带病上岗"——平均应力与 Goodman 图

实际零件很少纯拉纯压，往往是"拉一下、松一下、再拉一下"的非对称循环。这时候光看应力幅不够，还得看平均应力：

结论1拉伸平均应力：雪上加霜，允许的应力幅变小，寿命缩短。

结论2压缩平均应力：反而帮忙，疲劳极限提高——这就是为什么螺栓要预紧、自紧工艺和过盈配合能延长寿命。

工程上把平均应力和应力幅（有些时候，也称为稳态应力和交变应力）画在一张图上，就是 Haigh 图。经典修正关系有 Goodman（直线，保守安全）、Gerber（抛物线，贴合韧性钢实测）、Soderberg（用屈服强度，最保守）。一句话记住：拉平均应力是"猪队友"，压平均应力是"神队友"。

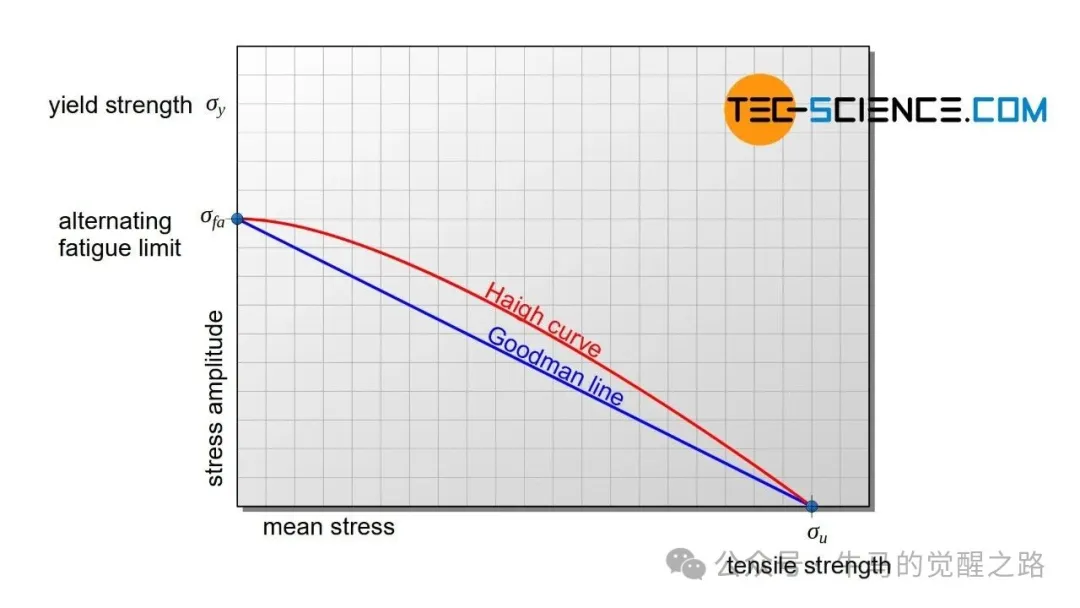

▲ 图4：Haigh 图与 Goodman 直线近似——安全区/失效区一目了然，平均应力越大，允许的应力幅越小（图片来源：tec-science.com）

六、彩蛋：尺寸效应——"大块头"更短命

同样的材料，做成大轴比做成小试样更容易疲劳失效，两个原因：

01统计效应：体积越大，里面藏的夹杂、气孔越多，中奖概率越高（Weibull 的"最弱环节"）。

02应力梯度：弯曲时大轴的高应力区体积更大，被"折磨"的材料更多。

所以设计手册里都有个尺寸系数 ε，大件要打折——不是欺负大块头，是它真的更容易"中招"。

七、小结

对付疲劳，三件法宝请收好：① 压应力幅、盯疲劳极限；② 抛光表面、压低粗糙度；③ 喷丸/预紧、引入残余压应力。再加上一句：别让零件超期服役——疲劳是概率游戏，活得越久，风险越大。
