为什么“好心办坏事”？今天我们用 4 张图，把它彻底讲透。

先弄清正常情况下它是怎么工作的——膜把金属和腐蚀介质机械隔离。主流解释有两条线。

金属先溶解出 Fe²⁺ / Fe³⁺，再与缓蚀剂或水中的 OH⁻、O₂ 反应，在表面沉积成一层致密、覆盖完整的固体产物膜。

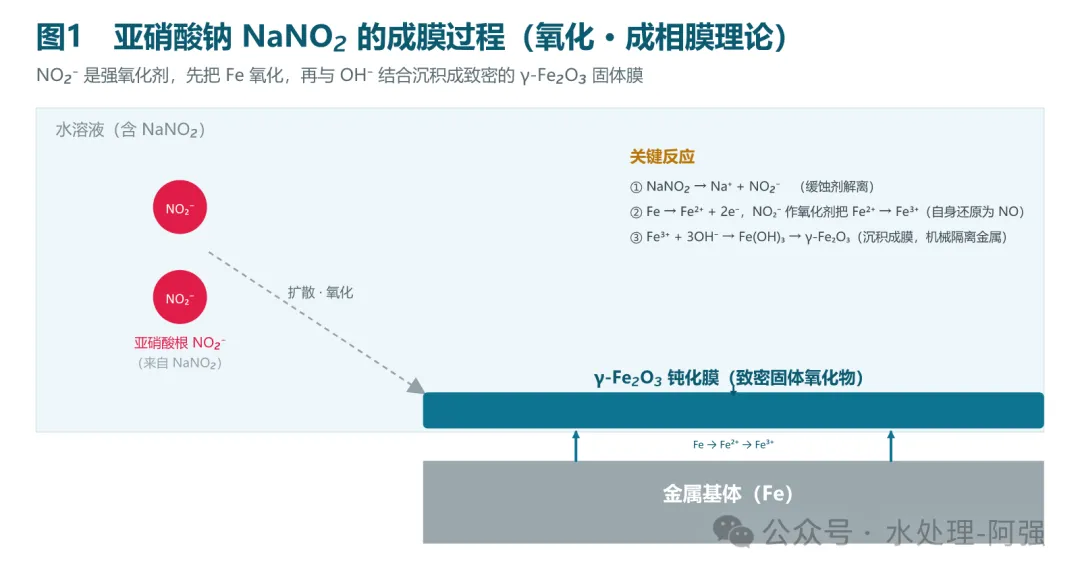

例① 亚硝酸钠 NaNO₂：NO₂⁻ 是一种强氧化剂，优先于氧气把 Fe 氧化为 Fe²⁺，自身被还原为 NO；Fe²⁺ 进一步被氧化为 Fe³⁺，与 OH⁻ 结合后沉积为 γ-Fe₂O₃（磁性氧化铁） 薄膜，过程见下方 图1。

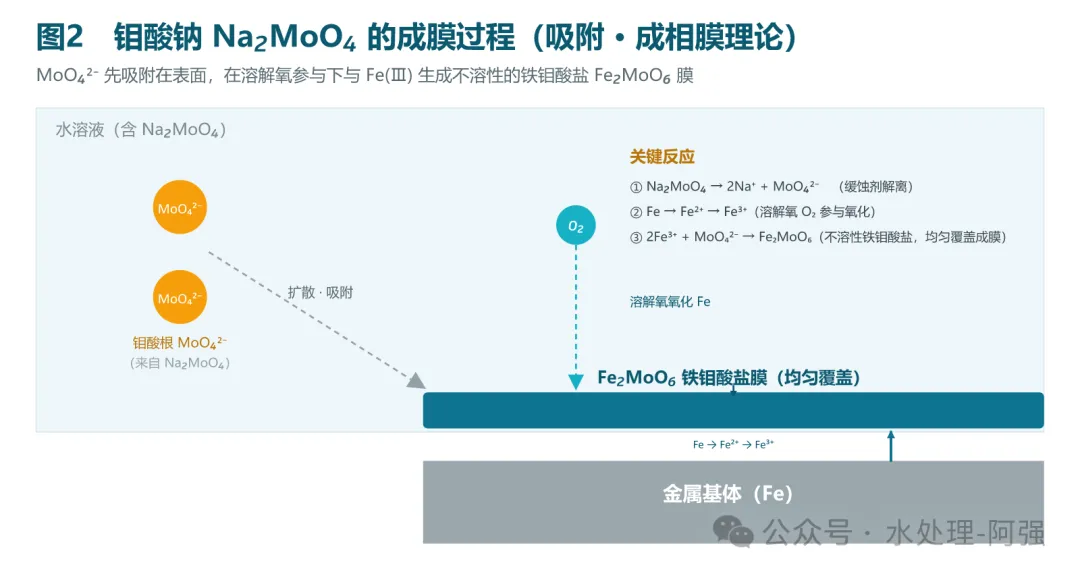

例② 钼酸钠 Na₂MoO₄：MoO₄²⁻ 先吸附在金属表面，在溶解氧参与下把 Fe 氧化为 Fe²⁺ 再到 Fe³⁺；Fe³⁺ 与 MoO₄²⁻ 反应生成不溶性铁钼酸盐 Fe₂MoO₆，均匀覆盖表面，过程见下方 图2。

金属表面只需吸附一层氧或含氧粒子（O²⁻、OH⁻），就能改变金属 / 溶液界面结构，使电极反应活化能显著升高。在部分金属上，不到一个单分子层的氧吸附就能产生明显钝化作用。

实际过程往往是两者协同：初期吸附主导，缓蚀剂分子先抢占据活性位点；后期成相膜主导，生成较厚的氧化物 / 盐膜，把金属与介质彻底隔开。

当缓蚀剂浓度不够、无法铺满整个金属表面时，灾难就开始了。

阴极区：缓蚀剂成功覆盖了大部分表面，形成稳定钝化膜，不再溶解。这些区域成了巨大阴极——而且是极其高效的阴极，因为整片钝化面都能一起还原水中的溶解氧。

阳极区：少数缺陷点、孔隙或杂质处，缓蚀剂没能覆盖，金属仍处于活化状态。这些微小的点成了整个表面唯一的小阳极。

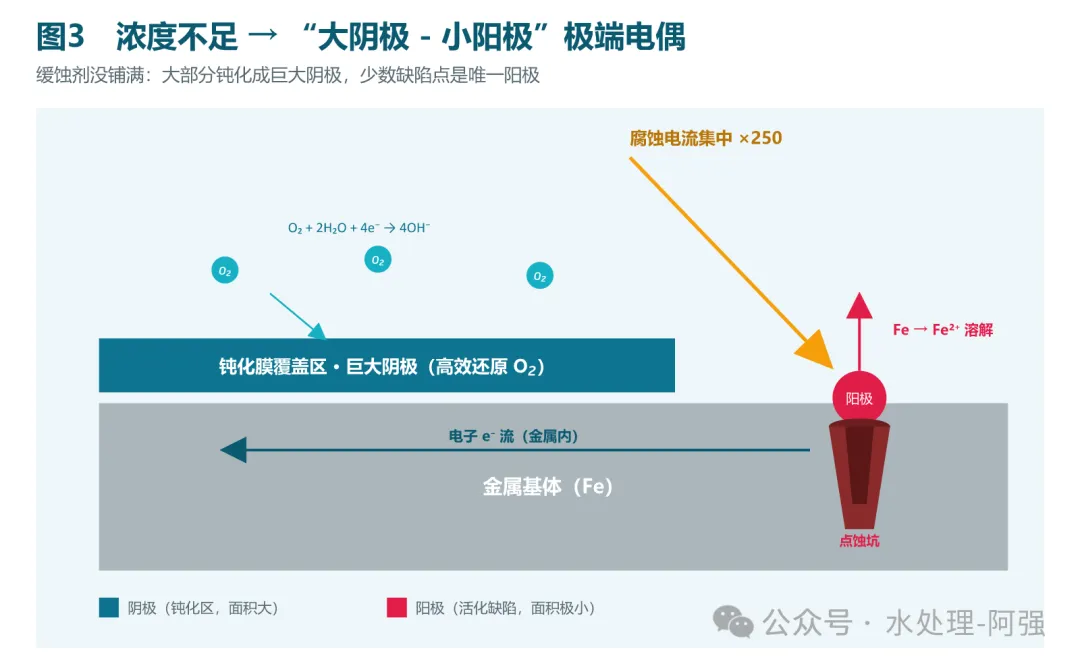

结果就是：金属表面变成一个极端不利的电偶电池——大阴极配极小阳极。这正是“危险型缓蚀剂”的标志性场景。

总腐蚀电流由阴极反应决定：阴极面积越大、越高效，总电流就越大。钝化后的大阴极高效还原 O₂，总腐蚀电流不但没减少，反而可能略增。

但——这些电流现在全部集中流向那极小的活性阳极。

假设缓蚀剂钝化了 99.6 % 的表面，仅有 0.4 % 的表面是活性阳极：

原本可能造成缓慢均匀腐蚀的电流，被放大 250 倍，集中攻击几个微小点——金属表面就被“钻”出非常深的孔洞。这就是点蚀（pitting corrosion）。

评价缓蚀效果时常用缓蚀率：

v₀ 与 v 分别是未加 / 加入缓蚀剂时的腐蚀速率。但请注意：η 接近 100 % 并不等于安全——只要那剩下的 0.4 % 还“裸着”，点蚀就可能已经启动。

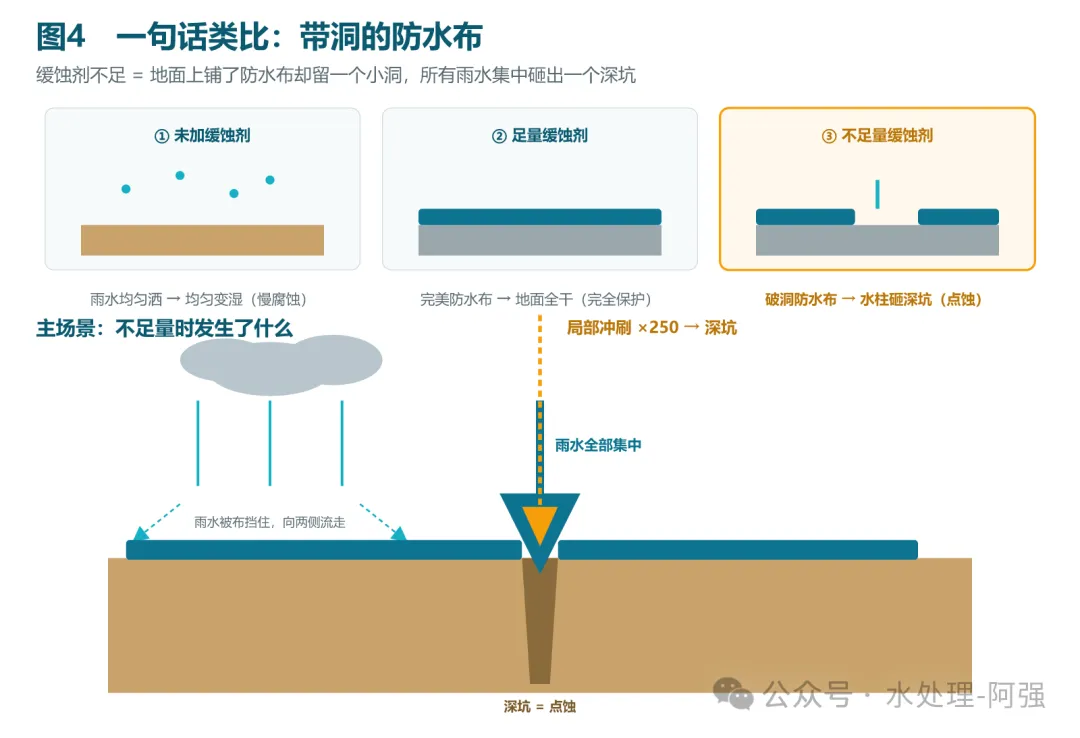

把整个过程想象成在地面上铺防水布：

不加缓蚀剂：雨水均匀洒，整个地面均匀变湿（均匀腐蚀，慢）。
足量缓蚀剂：地面铺上完美防水布，全干（完全保护）。
不足量缓蚀剂：铺了巨大防水布，但留了一个小洞——所有雨水都集中从这个洞灌下去，瞬间砸出一个深坑（点蚀）。

“阳极型缓蚀剂浓度不足会引发严重点蚀”，是工业水处理中一个经典且代价高昂的问题。其根本原因可以归纳为一句话：

工程上对阳极型缓蚀剂的使用有两条铁律：

① 必须维持足够的投加浓度。通常需要远高于“理论临界值”，并留出安全余量；同时配套浓度监测，避免“今天加了明天忘”。

② 必须确保在整个金属表面均匀分布。避免死角、低流速区、停用设备残留液相中出现“保护真空”。

最后用一张表把三种情况放在一起对比：

下次再见到设备里冒出几个又深又小的点蚀坑，先别只怀疑“水质差”，也可以反过来问问自己：是不是阳极型缓蚀剂剂量没给够，或分布没铺满？
