金属腐蚀每年造成千亿级经济损失，防腐涂层是最经济高效的防护手段，但传统涂层自带针孔、裂纹缺陷，氯离子、水汽极易穿透破坏基底。二氧化硅（硅基填料）凭借低成本、化学稳定、易改性等优势，成为新一代防腐涂层核心填料。

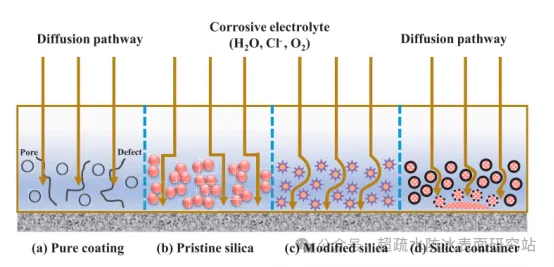

腐蚀性物质通过涂层基质的建议渗透途径

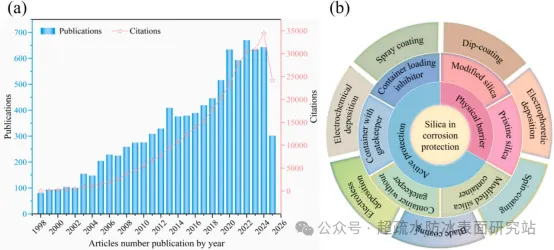

(a) 硅基防腐蚀涂层的年度出版物和引用趋势表明研究兴趣日益增加；(b) 综述结构的示意性概述，涵盖涂层制备技术、原始和改性二氧化硅作为阻隔填料的作用、腐蚀抑制剂加载方法、以及用于自修复涂层的智能二氧化硅容器的设计

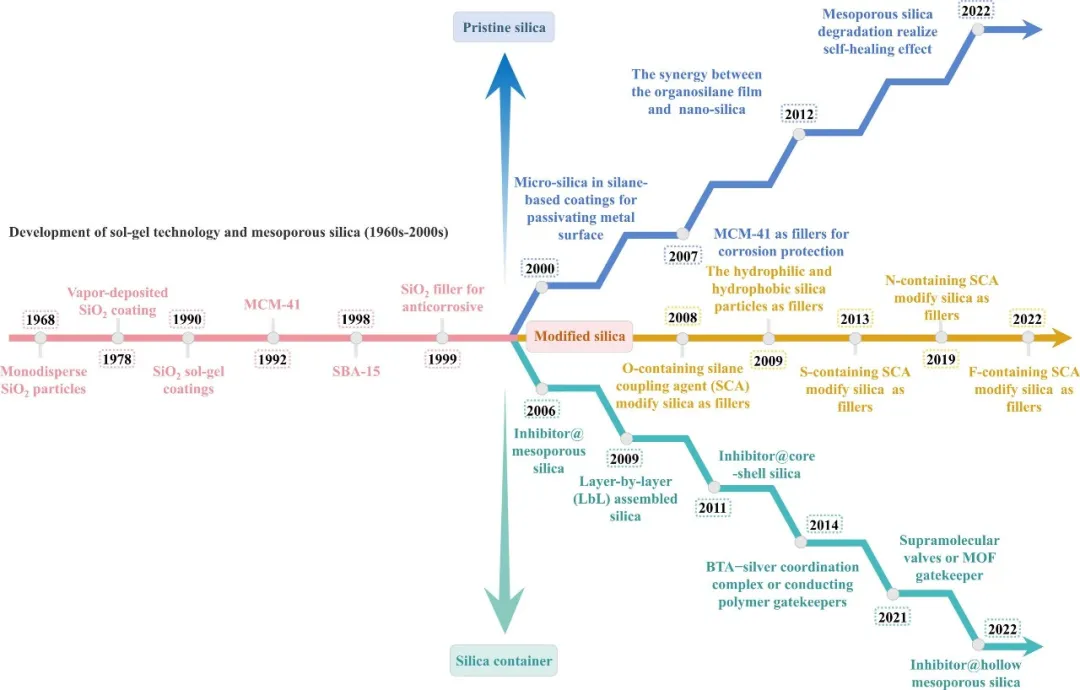

最早直接将微米/纳米SiO₂、介孔硅（MCM-41/SBA-15）混入环氧树脂、聚氨酯、硅烷涂层，核心作用只有物理阻隔：

1. 填充涂层内部孔隙、裂纹，提升涂层致密性；
2. 拉长腐蚀介质（H₂O、Cl⁻、O₂）扩散曲折路径，延缓腐蚀抵达金属界面；
3. 介孔硅在锌、铝基底腐蚀阴极碱性环境下可分解生成硅酸盐钝化膜，实现微弱自修复。

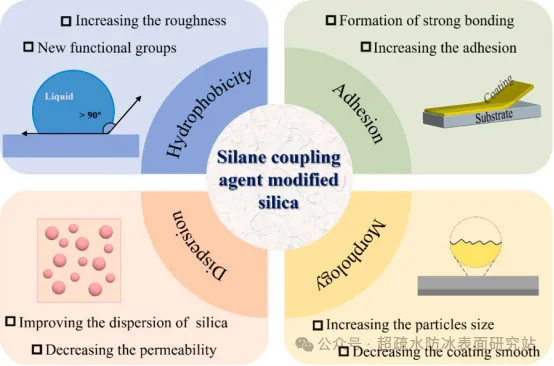

（1）硅烷偶联剂改性（工业最常用）

• N/S/O型硅烷：增强硅与树脂、金属界面结合力，生成金属-O-Si化学键，抑制涂层剥离；
• 氟系硅烷：构筑微纳粗糙超疏水表面，大幅降低水吸附，阻断腐蚀介质浸润。

（2）聚合物接枝改性

（3）缓蚀剂直接接枝

两种缓蚀剂装载工艺：

1. 后浸渍法（主流）：先合成硅容器，真空浸泡缓蚀溶液，灵活更换缓蚀剂，适配所有硅结构；
2. 一步共缩合（一锅法）：硅源与缓蚀剂同步反应，分布均匀，但对缓蚀剂化学稳定性要求极高，规模化难度大。

容器结构性能对比：

直接装载缓蚀的硅容器存在提前渗漏问题，研究者在硅孔道/外层包覆刺激响应门控层，仅腐蚀产生局部pH、电位、离子变化时才打开释药，完美避免缓蚀剂浪费，综述汇总六大主流门控技术：

PEI、PSS、壳聚糖、聚天冬氨酸等阴阳聚电解质交替包覆，酸碱腐蚀位点层间解离，释放内部缓蚀剂，工艺成熟，实验室应用最广。

环糊精、葫芦脲等主客体超分子作为可逆阀门，pH、氧化还原、金属离子多重刺激可逆开合，可多次循环释放，但合成复杂、成本高。

腐蚀发生电位变化引发氧化还原，聚合物溶胀开孔，腐蚀抑制后恢复致密结构，可循环开关，适合电化学腐蚀场景。

ZIF-8、层状双氢氧化物包覆硅表面，酸碱下骨架溶解释放缓蚀剂，同时解离出金属离子协同钝化金属。

聚多巴胺pH响应；偶氮苯类可实现紫外光可控释药，适用于户外可光照金属构件。

孔道内生成Zn-BTA、Cu-MBT不溶性配合物，酸性腐蚀环境配合物分解，定点释放缓蚀剂，渗漏极低。

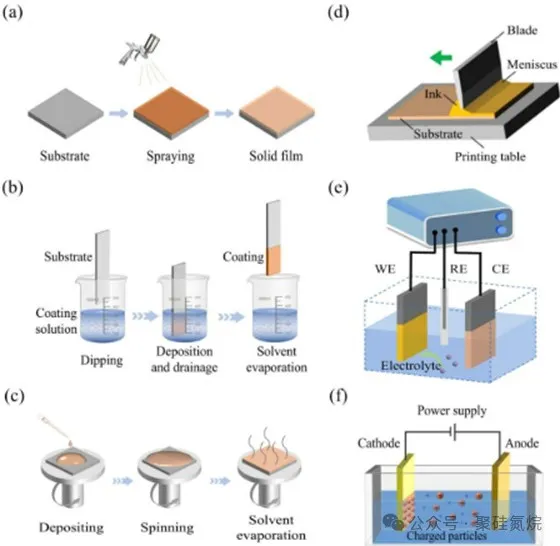

硅基防腐涂层落地离不开适配涂装技术，综述完整对比实验室&工业化方案：

1. 喷涂：大面积、异型件适配，船舶、钢结构主流，缺点涂料损耗大；
2. 浸涂：小型复杂工件，膜厚可控，易产生流挂瑕疵；
3. 旋涂：实验室薄片制膜，均匀超薄，无法量产；
4. 刮涂：平板工件，膜厚精准，适合卷材；
5. 电沉积/电泳：导电金属，涂层均匀，工业五金大量使用；
6. 化学镀：导电/非导电基底均可，无外接电源，合金防腐常用；
7. 等离子氧化（MAO）：镁铝轻金属硬质防腐膜。

① 填充涂层固有微孔、裂纹，降低孔隙率；

② 延长水、氯离子扩散路径，大幅降低渗透速率；

③ 改性硅构筑超疏水界面，减少介质吸附；

④ 硅与金属形成Si-O-M共价键，提升涂层附着力，抑制界面剥离。

涂层划伤→金属发生阳极/阴极反应→局部pH剧变/电位偏移→门控层响应解离→缓蚀剂定向释放→与金属离子生成不溶性钝化膜，覆盖破损区域阻断腐蚀；环境恢复稳定后停止释放，长效保护。

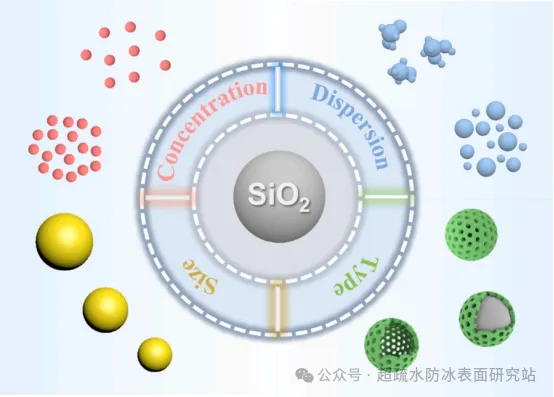

二氧化硅填料特性对复合涂层防腐蚀性能的影响

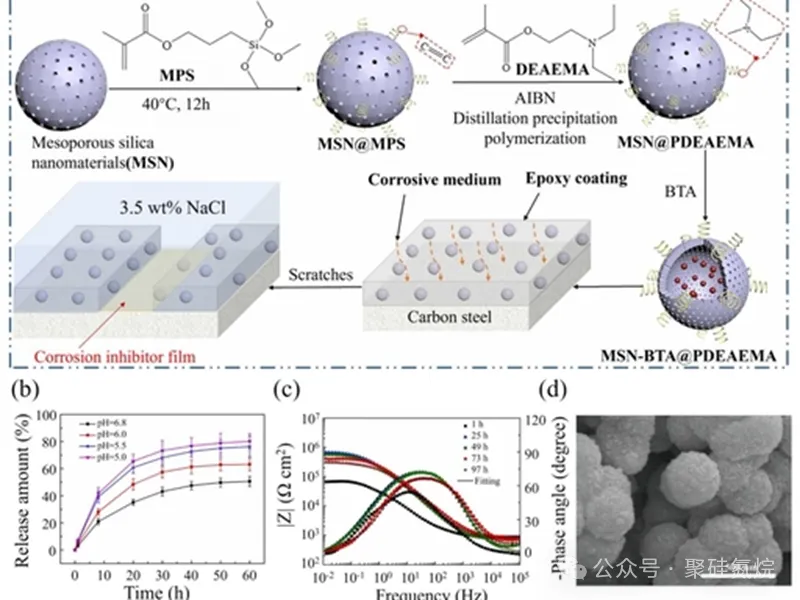

改性二氧化硅填料对复合涂料性能的影响

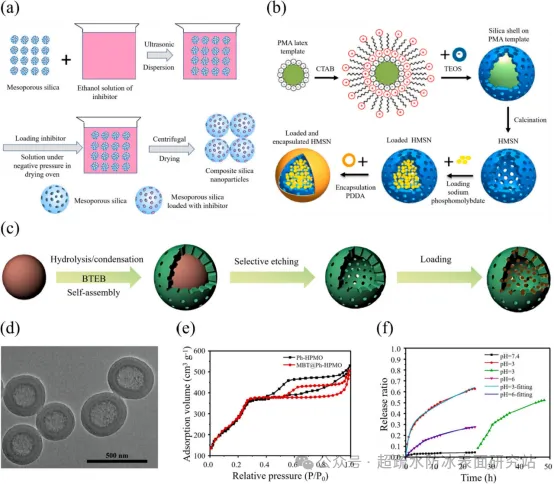

基于二氧化硅的微/纳米容器的代表性合成路线、微观结构和特征

(1) 分散难题：高填充量下纳米硅仍易团聚，引入新缺陷；

(2) 释药动力学难精准调控：部分门控释放过快/过慢，难以匹配长期服役需求；

(3) 规模化生产受限：中空、超分子、核壳硅合成步骤多、试剂昂贵，难以工业量产；

(4) 体系兼容性差：缓蚀剂、门控材料易影响树脂固化，降低涂层力学性能；

(5) 多环境适配不足：现有体系多针对中性盐雾，深海、高温、酸碱极端环境性能衰减快；

(6) 长效数据缺失：多数研究仅短期电化学测试，数年实地老化数据匮乏。

(1) 多功能一体化硅容器：集缓蚀、疏水、抗菌、腐蚀示踪（变色检测）于一体；

(2) 多重刺激协同门控：同时响应pH、电位、氯离子，提升腐蚀识别精准度；

(3) 低成本绿色硅源：工业废硅、生物硅替代正硅酸乙酯，降低环保与原料成本；

(4) 可量产简化合成路线：缩短中空、介孔硅制备步骤，适配连续涂装产线；

(5) 复合杂化填料：硅耦合GO、MXene、MOF协同增效，兼顾阻隔与自修复；

(6) 长效服役评价体系：建立干湿交替、深海、高温多工况标准化测试方法；

(7) 低VOC水性硅基涂层：适配环保法规，替代传统溶剂型防腐漆。

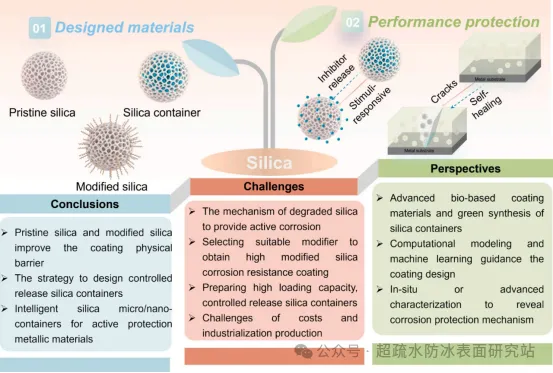

硅基防腐蚀涂层目前面临的挑战和未来的研究前景：从基本认识到实际应用
