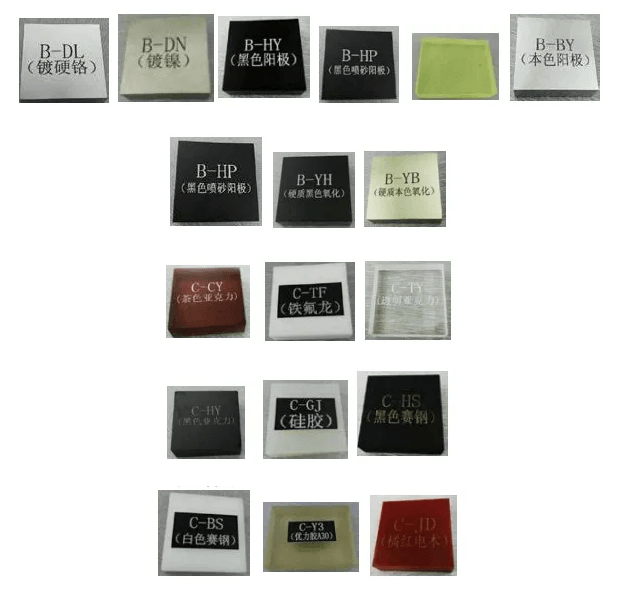

常见材料及表面处理图示，易混淆知识点tips
2026-08-06 13:51:56
作者：本网整理 来源：网络
分享至：
一、别跟强度较劲（结构受力篇）扯淡！ 屈服强度304才205兆帕，Q235有235，受力件拿不锈钢替碳钢，那是要出事的。记住：承重件换材料，先算强度，别想当然。
见过太多人把零件挖得跟蜂窝似的，结果一扭就变形。挖空要讲科学，加筋板比瞎挖管用一百倍。
热胀冷缩不一样，温度一高，铝合金螺纹孔直接给你拉裂。记住：啥基体配啥螺丝，别乱点鸳鸯谱。
销钉拆不下来的时候，你就知道后悔了。销钉硬度要比基体高HRC 5到10度，这是规矩。
板厚超过6毫米必须开坡口，要不焊不透，看着结实，一震就断。
垫片多了会松，预紧力全跑光。差多少加工个调整环，一劳永逸。
悬臂比超过3，老老实实用钢，或者加斜撑，要不抖得跟面条似的。
二、别跟环境较劲（腐蚀老化篇）
8. 潮湿地方用镁铝？异种金属一接触，锈得那叫一个快。潮湿酸碱环境，316L或者双相钢，别心疼钱。
动密封记住：油里用丁腈，酸碱用三元乙丙，高温蒸汽用聚四氟。乱用？等着换吧。
湿热环境下尼龙66强度掉一半跟玩儿似的。户外高湿，用POM或者PC，或者买耐水解级别的尼龙。
铜催化硅油凝固，轴承直接卡死。铜部件只能上锂基脂或者聚脲基脂，记死了。
一擦就是银纹，然后应力开裂。PC板清洁只能用中性肥皂水或者低浓度异丙醇。
三、别跟工艺较劲（装配加工篇）
13. 薄壁件还调质？壁厚小于5毫米的，老老实实用预硬钢或者退火态，别折腾热处理。
镀层有厚度的，镀前底孔按上限干，镀完再用丝锥过一遍。
折弯线要垂直于轧制方向，或者斜45度，这是钣金工最基本常识。
压铸件里面全是气孔，一氧化就起泡。要外观漂亮的，用挤压或者机加，压铸的只能喷漆。
四、别跟表面处理较劲（最阴的坑）
17. 高强钢化学镍不去氢？镀层里的氢会渗进去，强度越高越危险。镀完4个小时之内必须烘烤去氢，190度以上，至少8小时，少一分钟都不行。
氧化层虽硬但脆，一压就崩。精密配合面一定要保护起来不氧化，或者氧化完再磨一刀。
砂粒嵌在表面，一受潮就是一个个原电池，锈得更快。喷完马上阳极氧化或者钝化，别拖。
塑层一破，从划痕往里锈，你看都看不见，等发现全烂了。户外用Q235，先热镀锌再喷塑，或者直接换耐候钢。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
