一、扫描电子显微镜（SEM）简介

扫描电子显微镜，全称 Scanning Electron Microscope，核心不是“光”，而是“电子束”。它通过高能电子束在样品表面逐点扫描，再把电子和样品相互作用后产生的信号收集起来，重新转换成图像。也就是说，我们最后看到的那张黑白图，并不是像手机拍照那样直接记录反射光，而是基于信号强弱重建出来的结果。正因为成像逻辑不一样，SEM 才能在景深、分辨率和表面细节表现上明显优于普通光学显微镜。很多材料表面的粗糙度、孔结构、颗粒团聚、断裂形貌，甚至一些细胞外表面的附着状态，光镜看着模模糊糊，到了 SEM 下面一下就清楚了。

SEM 的系统一般包括电子枪、电磁透镜、扫描线圈、样品室和探测器几个核心模块。电子枪负责发射电子，电磁透镜负责聚焦，扫描线圈让电子束在样品表面按设定轨迹扫过去，探测器则负责接收二次电子、背散射电子等信号。这里你要记住一句很重要的话，SEM 最擅长的是“看表面”。它当然也能结合能谱做成分分析，但从本质上讲，它最先给你的，永远是样品表面的形貌信息。所以当你拿到一张 SEM 图的时候，第一反应不是“这图真清楚”，而应该是“这张图在告诉我表面发生了什么”。

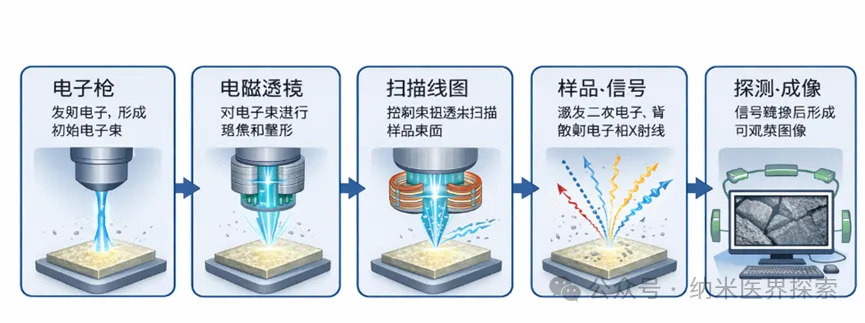

图 1 扫描电子显微镜工作流程示意

很多同学刚接触 SEM 时会把它和TEM 混在一起。简单分一下就不容易乱了。SEM 看的是表面扫描，样品前处理相对宽容，适合先做整体观察；TEM 更偏向超薄样品的内部结构和晶体信息，分辨率更高，但样品制备和上机门槛也高得多。实验上很常见的路线其实是，先用 SEM 看宏观到微观的表面形貌，确认样品做得像不像、均不均、有没有明显缺陷；再决定有没有必要进一步上 TEM、AFM 或者其他表征。这个顺序很像打仗前先看地形图，而不是一上来就拿最精密的武器。

从阅读论文的角度看，SEM 还有一个很现实的价值，就是它常常决定读者对样品“第一印象”。一张质量好的 SEM 图，能迅速说明材料表面有没有形成预期结构、颗粒是不是均一、孔道是否连通、界面是不是贴合；而一张信息量低或者前处理很随意的图，往往会直接削弱整篇文章的说服力。所以别把 SEM 当成论文里的配角，它很多时候就是文章里最能直观传达结果的一页门面。

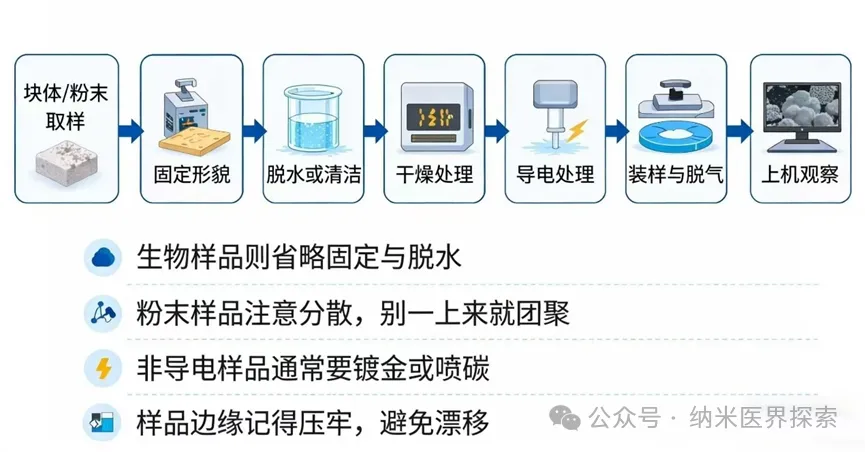

图 2 SEM样品前处理流程图

二、SEM的关键参数与常见问题

这部分是整篇最实用的内容，也是新手最容易翻车的地方。说实话，SEM 真正拉开差距的，并不是谁会开机，而是谁更懂参数之间的平衡。加速电压、工作距离、束流、扫描速度、放大倍数、样品导电性，这些东西不是各管各的，它们是互相牵连的。你想提高分辨率，往往会牺牲稳定性；你想把信号做强，可能又会增加样品损伤和充电概率。所以 SEM 的参数调节没有绝对标准答案，只有更适合当前样品的选择。

先说加速电压。很多同学喜欢一上来就把电压调高，觉得这样“更高级”，其实不一定。对于金属、陶瓷、矿物这类导电性好、机械稳定的样品，适当提高加速电压通常没问题，信号也会更强；但对于聚合物、生物样品、疏松涂层、纤维膜这种比较娇气的样品，电压过高很容易带来损伤、充电甚至局部烧蚀。经验上，新手先从中低电压开始试，比上来就拉满靠谱得多。别想着一步到位，先拍到稳定、清楚、可解释的图，再一点点优化，反而更省时间。

再说工作距离。工作距离短，通常更利于做高分辨观察，但同时操作空间会变小，对样品高度和平整度要求也更敏感。工作距离长一些，景深常常更舒服，也更方便做一些联用分析，比如能谱。很多人把“越短越好”当成固定规律，这就有点机械了。你如果是看一个表面起伏比较大的样品，过度追求极限工作距离，反而容易顾此失彼。SEM 说到底不是参数竞赛，而是根据问题选路线。你是想看一个颗粒边缘是否清楚，还是想整体展示多孔结构层次，这两种目标用的设置就可能完全不同。

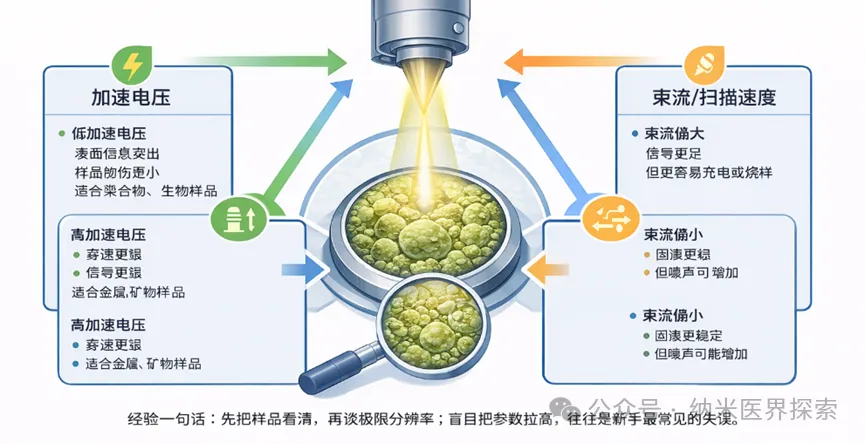

图 3 SEM参数调节逻辑

样品制备同样决定成败。导电样品相对省心，裁好、贴稳、清洁干净，基本就能上；非导电样品则往往要做喷金、喷铂或者喷碳处理，否则图像会出现局部过亮、边缘发飘、细节忽明忽暗等典型充电现象。生物样品还得经过固定、梯度脱水、临界点干燥或冷冻干燥等步骤，不然形貌很容易塌。很多失败图像，表面上看像参数没调好，实际上根子在样品没处理好。这个问题我真的想多说一句，别老想着用仪器参数去补救前处理缺陷，前面偷的懒，最后都会在图上加倍还回来。

常见问题里，第一类是充电。表现通常是一块区域特别亮，伴随闪烁、漂移、细节糊掉，严重时甚至没法稳定成像。处理思路一般是先检查样品导电性和接地，再考虑降低加速电压、减小束流、缩短单次曝光时间。第二类是漂移和重影，常见于样品没压牢、胶没贴实、样品台刚移动完还没稳定，或者真空状态、环境振动有影响。第三类是污染，图上会慢慢出现黑点、黑斑或局部沉积，往往和样品表面脏、腔体残留有机物或者长时间盯着一个点扫描有关。第四类是失焦和像散，这类问题表面看起来像“机器不行”，其实很多时候就是聚焦没到位或者像散没认真修。真正会做 SEM 的人，看到图像异常，脑子里第一件事不是慌，而是开始按排查顺序一项项剥。

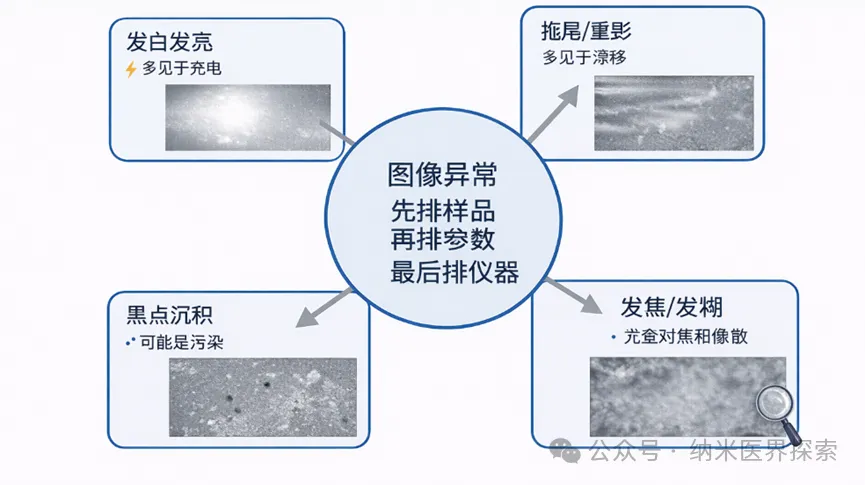

图 4 常见图像问题与定位思路

还有一个很容易被忽略的问题是倍率使用习惯。新手特别喜欢直接拉高倍数，仿佛倍数越高图越“高级”。其实正确顺序一般都是先低倍找全局，再中倍找目标，再高倍定细节。因为 SEM 图的解释不能脱离上下文，一张局部高倍图如果没有低倍图告诉你它在样品哪里，很多时候信息会很孤立，甚至容易误读。所以做数据采集时，建议养成同一样品保留不同倍率层级图像的习惯，后面写文章和答辩都会轻松很多。

表1 SEM关键参数与常见问题速查表

三、SEM的应用领域

最后一部分聊应用。SEM 为什么几乎成了各类实验室的“标配”？因为它太通用了。你做材料，想看断口、晶粒、孔道、涂层、复合界面，离不开它；你做器件，想看线宽、刻蚀边缘、残留污染、失效位置，也得靠它；你做生物材料，想看细胞在支架上铺展得怎么样、表面有没有分泌物、微结构有没有塌陷，SEM 往往也是第一选择。它未必每个问题都能给终极答案，但它几乎总能给出一个非常关键的起点。

在材料科学里，SEM 最典型的用途就是形貌与机制挂钩。比如一个断裂样品，你看见的是韧窝还是解理台阶，往往对应完全不同的断裂机制；一个催化剂样品，纳米颗粒是均匀负载还是团聚成块，直接影响后面的性能解释；一个水凝胶或多孔支架，孔径分布和连通性长什么样，往往决定了细胞迁移、传质和力学表现。说得更直白一点，SEM 图不是“配图”，而是实验逻辑链条里的证据。拍得再漂亮，如果和性能、机制连不上，也很难称得上真正有说服力。

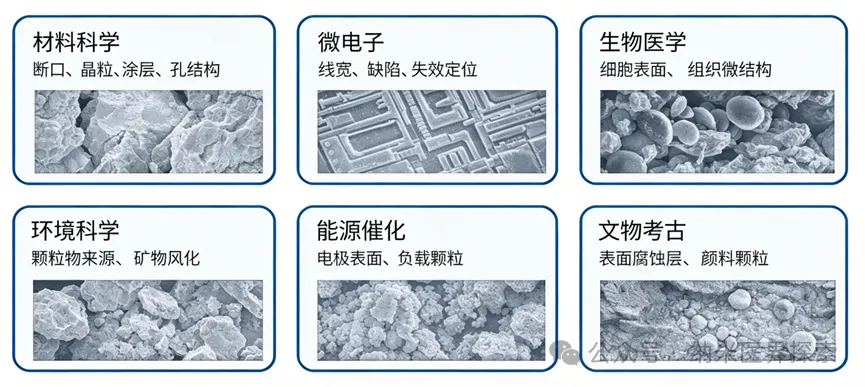

图 5 SEM在材料、器件与生物方向中的典型应用

在微电子和半导体方向，SEM 更像质量控制和失效分析的主力工具。线条宽度是不是达标、图形有没有塌边、表面有没有颗粒残留、局部有没有烧蚀痕迹，这些东西很多都需要 SEM 来做快速判断。尤其是做器件失效定位时，SEM 给出的形貌信息往往能帮助研究者把问题范围迅速缩小。你会发现，在这类场景里，SEM 不只是科研仪器，更像工程诊断工具。

在生物医学和环境领域，SEM 也非常能打。比如看细胞黏附、菌膜形成、材料表面生物矿化、空气颗粒物形貌、土壤矿物风化边缘等，SEM 都有天然优势。它的大景深让很多立体起伏结构看起来很有层次，这是普通光学成像不容易做到的。也正因为这个特点，SEM 图在论文里很容易“出效果”。不过我还是那句话，别只顾着追求好看，真正厉害的是从图中读出规律，比如颗粒为什么会长成这样，裂纹为什么会沿这个方向扩展，细胞为什么在某种表面铺展更充分。能把图像读成信息，才算真正会用 SEM。

顺带说一句，文物考古、法医学、能源催化这些方向也都大量使用 SEM。你会越来越发现，这台仪器的本质价值不是限定在某个学科里，而是为各种“表面问题”提供统一入口。所以对于大多数研究生来说，SEM 其实是一项很值得早点学会的基础技能。它不一定最贵，也不一定最难，但绝对是最常用、最容易在论文里发挥作用的一类表征。你早点把这套逻辑吃透，后面做很多表征都会轻松不少。

写论文和做推文时，我建议大家别把应用领域只写成一串名词堆砌，而是尽量补上一句“SEM 在这里到底解决了什么问题”。比如材料方向解决的是微观结构有没有按预期形成，器件方向解决的是缺陷和失效点在哪里，生物方向解决的是界面相互作用长什么样。只要这个逻辑捋清楚，读者就会觉得你的 SEM 图不是为了填版面，而是真的有用。

表2 SEM在不同应用领域中主要解决的问题

如果把 SEM 只当成“拍图仪器”，那你学到的只是皮毛；但如果你把它当成一种从表面形貌读机制、从参数设置倒推问题、从图像细节判断样品状态的方法，那它就会真正成为你科研里的硬本事。对新手来说，最重要的不是第一次就拍出多惊艳的图，而是形成正确的观察顺序和排查思路。先看样品，再看参数；先求稳定，再求极限；先把图读懂，再拿去写文章。这个习惯一旦建立起来，你后面做 SEM 会越来越顺，很多图甚至一眼就能看出门道。
