在上一期，我们了解了海洋工程重防腐涂料必须闯过的五道“生死关”——从4200小时循环老化到阴极剥离测试。然而，单点性能再优秀，没有系统性的配套，也无法在严酷的海洋环境中长期服役。

涂层系统，才是工程防腐的“标准答案”。不同的腐蚀区域（大气区、飞溅区、全浸区、压载水舱等），需要不同的涂料系统组合。今天，我们依据NORSOK M501（挪威石油工业标准）和NACE SP0108（美国防腐工程师协会标准），系统梳理海洋工程重防腐涂料系统的分类、典型配套及应用场景。

一、NORSOK M501：北海“最严标准”的涂料系统

NORSOK M501是国际上海洋工程防腐领域最具权威性的标准之一，其涂料系统分类清晰、要求严苛。以下为该标准推荐的典型涂料系统（基于M501 Rev.6/Rev.7）。

系统No.1：大气区钢结构（操作温度＜120℃）

表面处理：Sa2½，粗糙度中等G（50-85μm）

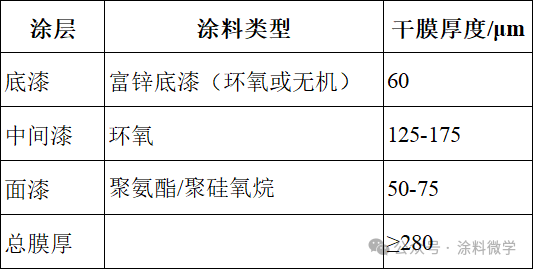

涂层结构：

应用：平台上部结构、设备、管道、阀门等外表面。面漆需耐紫外线和盐雾。

系统No.2A/2B：高温区（＞120℃）

No.2A（金属喷涂）：

• 喷铝/铝合金（200μm）+ 封闭漆（环氧，稀释）

• 适用温度：120-400℃

No.2B（富锌+有机硅）：

• 无机硅酸锌底漆（75μm）+ 有机硅面漆（50-75μm）

• 适用温度：120-400℃

应用：火炬臂、排气管、高温工艺管线。

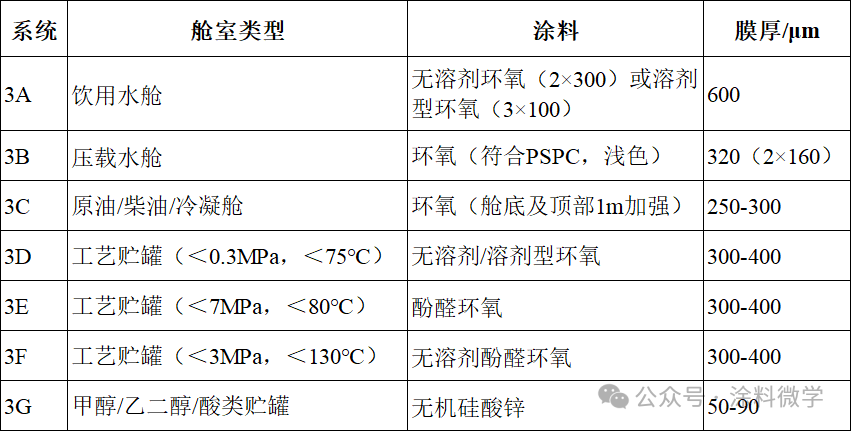

系统No.3系列：各类液舱内表面

系统No.4：甲板防滑

表面处理：Sa2½，粗糙度中等G

涂层：防滑环氧层（掺入1-5mm浅色磨料），干膜厚度约3000μm（3mm）

应用：走道、逃生通道、直升机甲板。

系统No.5A/5B：防火涂层下的底漆

• 5A（环氧类防火保护层）：环氧富锌底漆（60μm）+ 环氧连接漆（25μm），总85μm

• 5B（水泥基防火保护层）：环氧富锌底漆（60μm）+ 双组分环氧（200μm），总260μm

系统No.6：不锈钢/铝材涂漆

表面处理：非金属无氯磨料扫砂，粗糙度25-45μm

涂层：环氧底漆（50μm）+ 双组分环氧（100μm）+ 聚氨酯面漆（75μm），总225μm

系统No.7：飞溅区和浸水区

表面处理：Sa2½，粗糙度中等G

涂层：双组分环氧（2道），总干膜厚度≥350μm，常采用环氧玻璃鳞片增强。

二、NACE SP0108：按使用环境分类的系统

NACE SP0108采用字母+数字编号：C（碳钢）、M（维修）、N（新建）、O（其他金属）、S（不锈钢）。

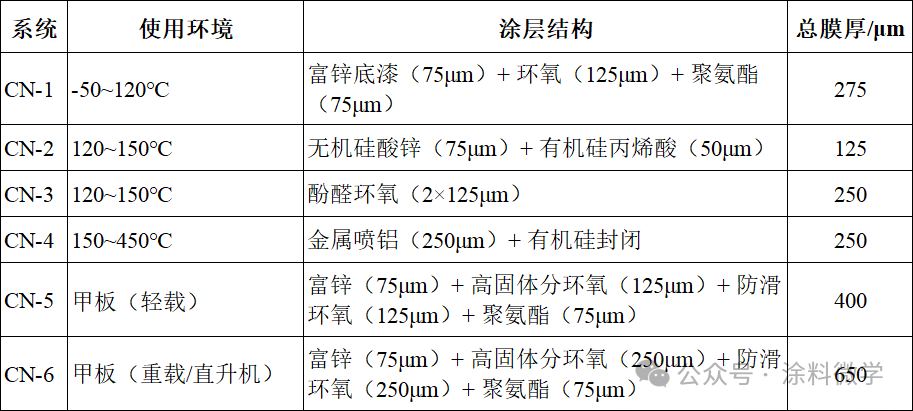

大气区新建系统（CN系列）

飞溅区系统（CN-7）

新建：

• 环氧玻璃鳞片（2×500μm）→ 总1000μm

• 或金属喷铝（250μm）+ 环氧封闭

维修：

• 低表面处理环氧（300-2000μm）

• 或水下固化环氧+玻璃纤维外保护套

全浸区系统（CN-10）

• 高固体分环氧（2×175μm）→ 总350μm

• 配合牺牲阳极阴极保护

压载水舱系统（CN-11）

• 高固体分环氧（3×125μm）→ 总375μm，浅色面漆便于检查

三、系统选择的关键因素

在实际工程中，选择涂料系统需综合考虑：

1. 腐蚀环境：大气区（C5-M）、飞溅区、全浸区、海泥区，腐蚀速率差异巨大。

2. 设计寿命：15年、20年还是30年，膜厚和涂料等级需相应提升。

3. 施工条件：新建项目可高标准喷砂，维修项目需低表面处理容忍性涂料。

4. 温度要求：常温、中温（120-230℃）、高温（230-400℃）选用不同树脂体系。

5. 阴极保护兼容性：水下部位必须选择耐阴极剥离的涂料。

6. 健康安全环保：无溶剂、水性、低VOC涂料逐步成为主流。

四、结语

从NORSOK M501的No.1到No.7，从NACE SP0108的CN-1到CN-11，每一种涂料系统都是数十年工程实践与实验室验证的结晶。它们为设计者提供了“标准答案”，但最终的选择仍需“量体裁衣”——根据具体项目的腐蚀环境、寿命要求、施工条件和预算，做出最优决策。

下一期，我们将从“系统设计”转向“过程控制”，深入探讨海洋工程重防腐涂料的涂装质量要求——从人员资质、表面处理、环境控制到检验验收，看如何将优秀的涂料系统转化为真实可靠的防护。

本期互动
您在实际项目中采用过NORSOK M501或NACE SP0108的哪种涂料系统？施工中遇到的最大挑战是什么？欢迎在评论区分享您的经验。
