材料分析相关的老铁们，经常需要分析产品断裂、腐蚀或开裂等等的失效原因。传统的金相显微镜（光学显微镜）虽然常用，但在面对复杂的失效现场时，往往显得“力不从心”：

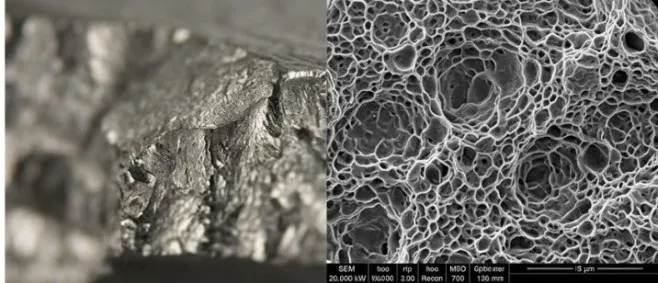

1. 景深不足： 粗糙的断口在光镜下只能看到局部聚焦，整体模糊。

2. 分辨率限制： 无法观察到微裂纹或析出相。

而 SEM 凭借其超大的景深（比光镜高出几百倍）和极高的分辨率，能够呈现出极具立体感的微观形貌。

一、 SEM 的三大核心应用

1. 断口形貌分析（Fractography）

断口是记录失效过程的“黑匣子”。通过 SEM 观察，我们可以轻易分辨：

• 韧性断裂： 满目皆是像蜂窝一样的“韧窝（Dimples）”，说明材料在断裂前尽力了（发生了塑性变形）。

• 脆性断裂： 像河流花样（River Patterns）或解理台阶，预示着材料在几乎没有预警的情况下瞬间崩溃。

• 疲劳断裂： 那些细密的“疲劳周次纹”，能告诉我们机器在倒下前经历了多少次劳累的循环。

2. 微区成分鉴定（结合 EDS）

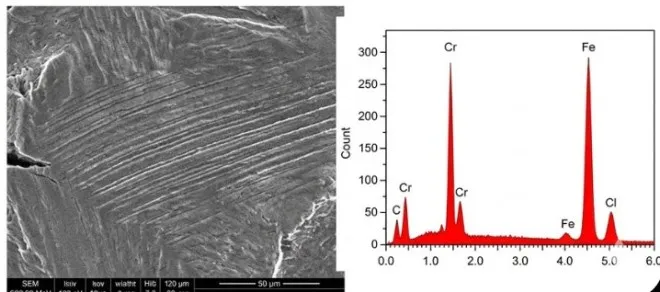

失效往往与“杂质”有关。SEM 通常搭载 EDS（能谱仪），在看到缺陷的同时，可以实时分析该处的化学成分。

案例： 如果在不锈钢断口发现了氯（Cl）元素，那基本可以锁定“应力腐蚀开裂”的真凶就是环境中的盐分。

3. 电子元器件的“微观检测”

在半导体失效分析中，SEM 配合 FIB（聚焦离子束），可以像手术刀一样切开芯片：

• 检查金线键合是否脱落。

• 观察多层布线是否存在电迁移导致的空洞。

二、 实战手册：SEM 分析的四个步骤

三、 结语

扫描电镜不仅仅是一台显微镜，它是连接“失效现象”与“根本原因”的桥梁。通过它，我们不仅能看到材料是怎么坏的，更能明白以后该如何改进。
