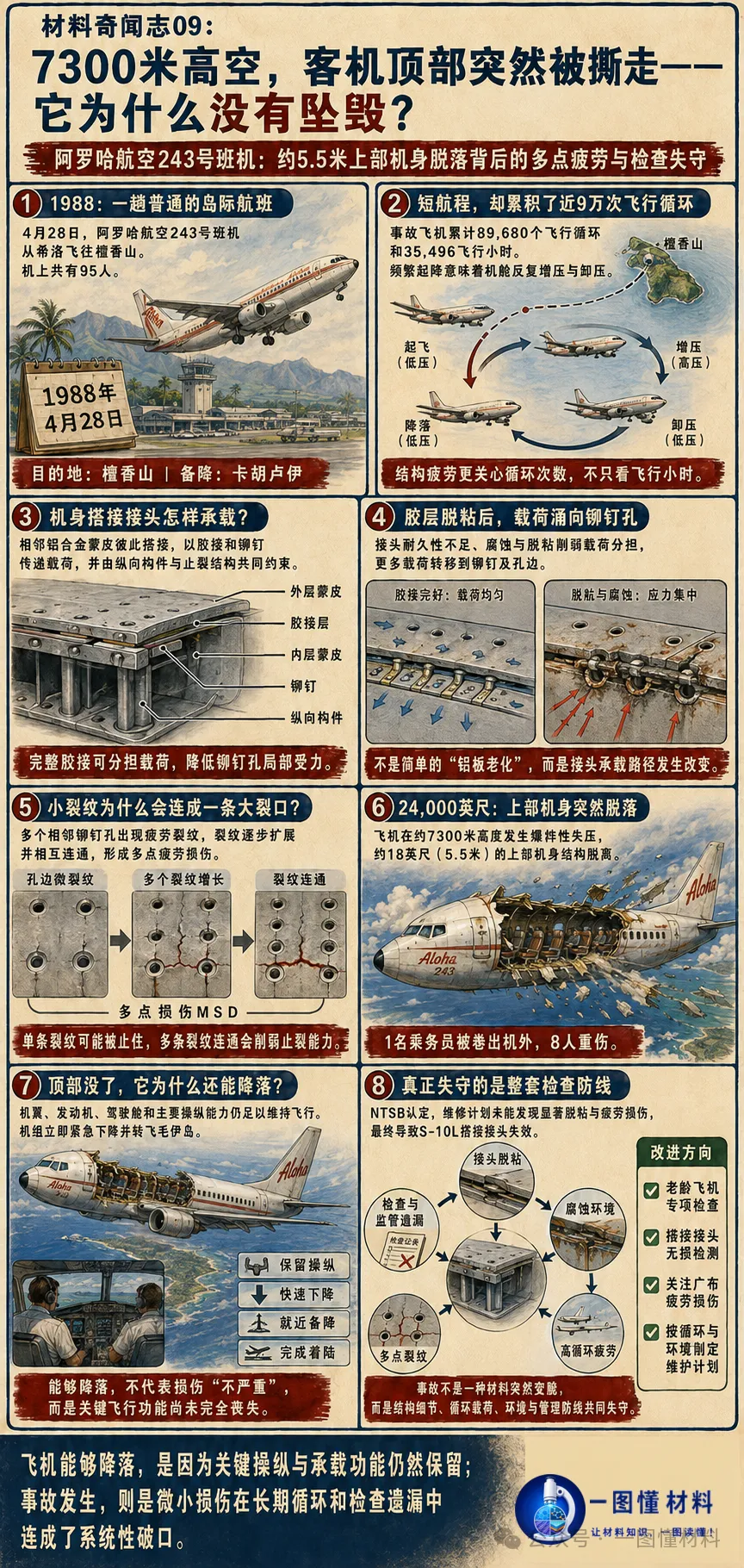

1988年4月28日，阿罗哈航空243号班机正在夏威夷群岛上空飞行。飞机刚爬升到约7300米高度，前部客舱上方的机身结构突然破裂。

爆炸性失压发生后，约5.5米长的上部机身蒙皮与结构在空中脱落，客舱瞬间变成近乎“敞篷”的状态。

然而，这架严重受损的波音737-200并没有坠毁，而是完成紧急下降，最终降落在毛伊岛的卡胡卢伊机场。

一架飞机的顶部已经消失，它为什么还能继续飞行？

 这原本只是一趟普通的岛际航班

243号班机计划从希洛飞往檀香山，机上共有95人。

这架飞机长期执行夏威夷群岛之间的短途航线。事故发生前，它已经累计完成89,680个飞行循环和35,496个飞行小时。

飞机每次起飞爬升，客舱都要增压；下降着陆时，压力又会释放。机身因此反复经历膨胀和收缩。

所以，对于增压机身来说，判断疲劳风险不能只看飞行小时，还必须看它经历了多少次循环。

 飞机蒙皮并不是一整张铝板

客机机身由多块铝合金蒙皮拼接而成。在搭接接头处，两块蒙皮相互重叠，并通过胶接和铆钉传递载荷。

胶接状态良好时，载荷可以在较大的连接区域内分担，铆钉孔附近的局部应力相对较低。

但如果胶层逐渐脱粘，原本由胶接承担的载荷就会更多地转移到铆钉和孔边。

此时，铆钉孔的几何不连续会形成应力集中，使疲劳裂纹更容易萌生和扩展。

 为什么夏威夷的服役环境值得注意？

这架飞机长期处于温暖、潮湿并含盐的海洋环境中。

腐蚀并不是简单把机身“锈穿”，而可能与接头脱粘、表面损伤和局部应力集中相互作用，削弱搭接接头的耐久性。

因此，这起事故不能概括为“铝板使用时间太长”，更准确的理解是：

高循环载荷、接头耐久性问题、腐蚀环境和维修检查不足共同推动了损伤发展。

 真正危险的为什么不是一条大裂纹？

事故调查发现，搭接接头附近的多个相邻铆钉孔出现了疲劳裂纹。

这些裂纹最初可能都很小，单独观察时并不起眼。但随着循环次数增加，多条裂纹不断扩展并逐渐连通，形成多点疲劳损伤。

可以理解为：

孔边微裂纹 → 多处同时扩展 → 相邻裂纹连通 → 大范围接头失效

这与一条孤立裂纹完全不同。

单条裂纹可能被纵向构件或止裂结构限制；当多个位置同时开裂并相互连接时，原有的止裂能力也可能被显著削弱。

 爆炸性失压并不等于发生了爆炸

这里所说的“爆炸性失压”，是指增压客舱与外界之间的压力差在极短时间内释放，并不代表飞机遭到炸弹或燃料爆炸。

当疲劳裂纹连通并使上部机身结构失效后，客舱压力迅速释放，气动力和结构载荷共同作用，使受损区域进一步撕裂。

最终，约18英尺，也就是约5.5米长的上部机身结构在空中脱落。

事故造成一名乘务员被卷出机外并推定死亡，另有七名乘客和一名乘务员受到重伤。

 顶部已经脱落，飞机为什么还能降落？

飞机能够降落，并不是因为损伤“不严重”，而是因为损伤没有立即摧毁所有关键飞行功能。

事故发生后：

机翼和发动机仍能提供主要升力与动力；

驾驶舱没有随上部客舱结构一起脱落；

主要操纵系统仍保留足够功能；

飞行员仍能控制飞机姿态和下降轨迹；

机组迅速降低高度并选择附近机场备降。

关键承载和操纵功能尚未完全丧失，加上机组的应急处置，使飞机最终在卡胡卢伊机场完成着陆。

因此，这不是“没有机顶也能正常飞”，而是：

飞机已经严重受损，但仍保留了完成紧急下降和着陆所需的最低关键能力。

 如此严重的损伤，为什么检查没有发现？

美国国家运输安全委员会认定，事故的可能原因是阿罗哈航空公司的维修计划未能发现显著的脱粘和疲劳损伤，最终导致S-10L位置的搭接接头失效及上部机身分离。

调查还指出，航空公司维修管理、监管检查要求以及早期搭接接头问题缺少彻底解决措施等因素，也参与构成了事故防线的失守。

这说明老龄飞机安全不能只依赖肉眼寻找一条明显裂纹，还必须考虑：

隐蔽区域的接头脱粘；铆钉孔附近的细小裂纹；多点疲劳损伤；腐蚀与结构损伤的共同作用；检查范围、方法与人员管理；飞行循环和实际服役环境。

 这起事故真正留下了什么教训？

飞机结构并不是等到出现一条巨大裂缝后才突然失效。

真正危险的过程，往往是大量细小损伤在长期循环中逐渐积累，却没有被现有检查体系及时发现。

所以，这起事故不能简单归结为“金属疲劳”，而应理解为：

结构细节存在薄弱环节，环境促进损伤发展，多点裂纹削弱止裂能力，而维修与监管又没有及时截断这条失效链。

一句话理解：

飞机能够降落，是因为关键操纵与承载功能仍然保留；事故之所以发生，则是微小损伤在长期循环和检查遗漏中逐渐连成了系统性破口。
