对2022年至2025年CA-CAP 测评的25辆车的试验数据进行了整理和分析。

在第30循环（等效于汽车在中国腐蚀最恶劣的地区使用3年）评价节点，对统计样本中所有车型外观考核项的测评数据进行整理，根据发生腐蚀的频率进行排序，图10为发生腐蚀频率较高的20个零部件（由高到低排序），图11为发生腐蚀频率较低的20个零部件（由低到高排序）。

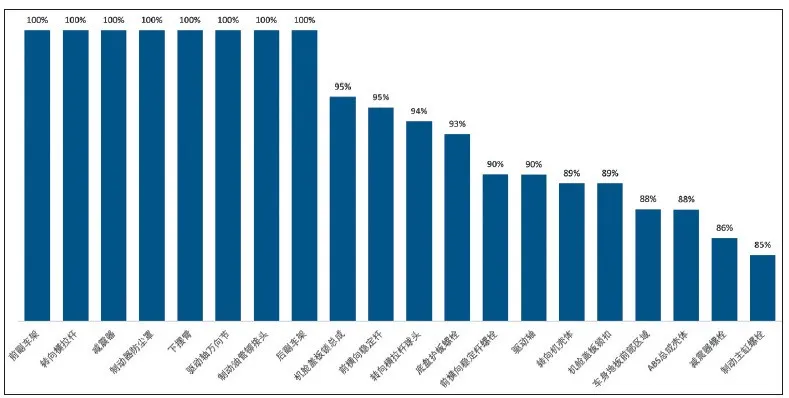

图10 发生腐蚀频率较高的零部件

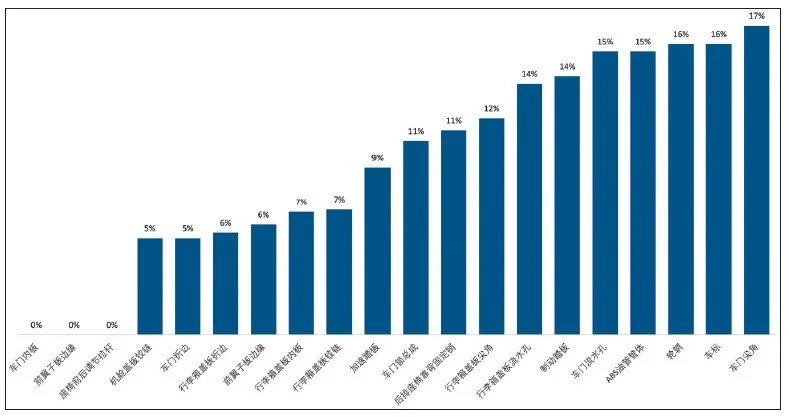

图11 发生腐蚀频率较低的零部件

发生腐蚀频率较高的零件主要集中在底盘区域，其中副车架、转向横拉杆、减振器和制动器防尘罩等零件发生频率高达100%；发生腐蚀频率较低的零件主要集中在车身及附件区域，其中前翼子板边缘、车门内板、座椅前后调节拉杆在所有测评车中未发生腐蚀。

底盘与车身及附件区域零部件发生腐蚀频率差异性较大，主要源于以下原因：

一是底盘区域持续暴露于含氯盐、泥水的环境中，腐蚀介质浓度高、作用时间长，腐蚀环境恶劣；排气系统部件长期处于高温，加速涂层老化与金属氧化；制动器、轮毂在工作时经历剧烈的“加热—冷却”循环，产生热应力，反复破坏防护层，加速了腐蚀。

二是底盘区域零件结构相对更加复杂，易诱发腐蚀。例如底盘螺栓连接、衬套压装形成天然的缝隙，易积液且难干燥，引发氧浓差电池效应，导致缝隙内部发生腐蚀。

三是底盘区域零部件材料、工艺等耐腐蚀性能相对较差。

分别对第30循环评价节点中发生腐蚀频率较高和较低的零部件腐蚀等级数据进行整理，研究和分析其在第60循环（等效于汽车在中国腐蚀最恶劣的地区使用6年）评价节点的腐蚀情况，见图12和图13。

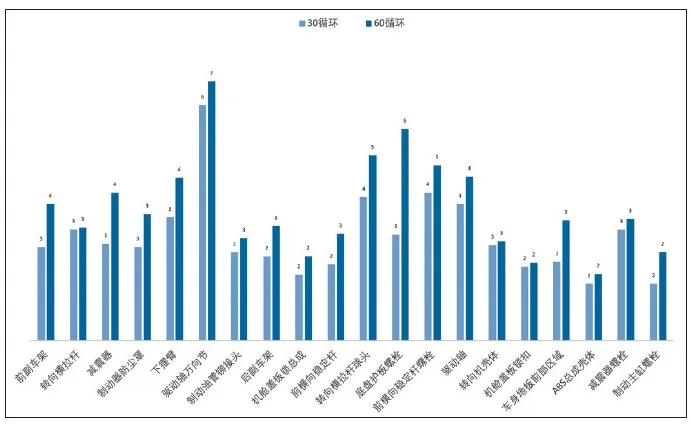

图12 高腐蚀频率的零部件平均腐蚀等级

图13 低腐蚀频率的零部件平均腐蚀等级

通过对比第30循环和第60循环的数据发现，无论腐蚀发生频率高低，在车辆中80％的零件平均腐蚀等级并没有激烈突变：高腐蚀频率零件平均等级增加不超过2级，低腐蚀频率零件平均等级增加不超过1级（有些无变化）；在同等条件下，零件腐蚀严重程度与其耐腐蚀性能相关，试验周期的影响较小。

汽车是一个高度集成的复杂系统，由上万个独立零部件精密组装而成。依据汽车结构特点可将汽车分为九大系统，即动力总成系统、行驶系统、制动系统、转向系统、传动系统、车身及附件、热管理系统、电子电气系统和辅助驾驶系统。各系统的平均腐蚀等级见图14。

图14 各系统的平均腐蚀等级

统计表明，车身及附件系统腐蚀等级较低；传动系统、行驶系统、转向系统等零件腐蚀等级较高。究其原因，这几个系统的零件大多集中在底盘区域，印证了汽·车底盘区域是“高概率-高严重性”的腐蚀高风险区。

汽车腐蚀试验中，功能故障是外观腐蚀以外最受用户关注的一个指标。汽车功能故障是指汽车整车、系统（总成）或零部件部分或完全丧失工作能力。对近5年87辆试验车辆故障数据进行统计分析，仅统计60循环以内（含）的结果。

对样本中所有故障案例进行统计和分析，筛选出现次数较多的零部件，并按燃油车和新能源车进行分类，如图15所示。

图15 容易出现故障的零件统计

空调压缩机、减振弹簧、动力驱动模块和发电机是最容易出现故障的零件，分别出现28例、24例、23例和17例，出现次数少于4次的零件未在该图中呈现。

容易出现故障的零件包括：空调压缩机，燃油车和新能源车分别为21例和7例，常见的故障模式是压缩机卡死失效，燃油车出现的比例要高于新能源车；减振弹簧，燃油车和新能源车分别为13例和11例，二者无明显差异；动力驱动模块，燃油车和新能源车分别为6例和17例，新能源车明显高于燃油车，新能源车较常见的故障模式为无法上高压、动力中断等；发电机，燃油车和新能源车分别为15例和两例，与汽车的结构密切相关。

将故障零件按9大系统进行分类，统计结果如图16所示。

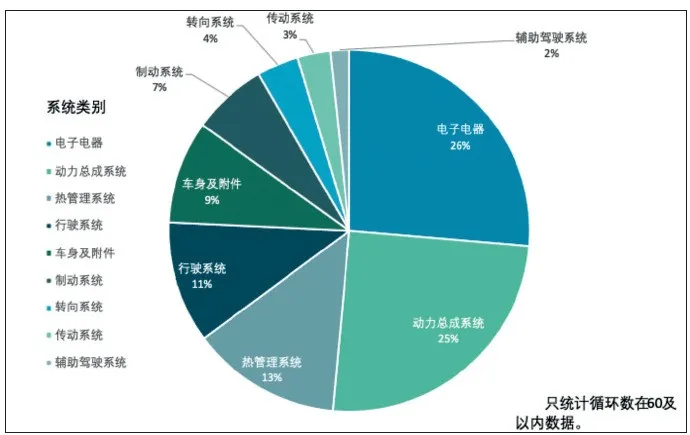

图16 各系统故障分布情况

电子电器系统（26%）与动力总成系统（25%）的高故障率，表明腐蚀对车辆的电子控制系统和核心动力模块的影响不容小觑。

较为常见的仪表或中控黑屏，其根源并非屏幕本身损坏，而是背后复杂的电子控制系统遭到了腐蚀。遍布全车的线束连接器和控制单元内部的精密电路板是主要弱点：腐蚀产物会在插针间形成绝缘层或引发短路，导致信号传输中断；电路板上则可能会产生导电微丝，造成时好时坏的偶发性故障。这类故障极具隐蔽性和迷惑性，易与软件问题混淆。

发动机或变速箱的控制单元（ECU/TCU）接插件腐蚀，可能导致核心处理器死机，引起动力总成系统出现无法启动或动力丧失等严重故障。关键传感器（如曲轴位置传感器）被腐蚀后会传送错误信号，使整个动力系统失序。为这些系统供电的主电源或搭铁线腐蚀，会直接导致系统断电崩溃。这些故障具有突发性，直接威胁行车安全。

腐蚀试验中，为了验证车身防腐工艺和漆膜附着力，一般会在车身指定区域按照一定要求划上若干条划痕，通过测量其扩散量来验证车身表面油漆质量和基材防腐性能。对近5年87辆试验车辆划痕数据进行统计分析，仅统计60循环以内（含）的结果。

划痕分布在车门、翼子板、机舱盖板、行李箱盖和顶盖五个区域，分别统计其30循环和60循环的划痕扩散量数据，见图17。

图17 车身各区域划痕平均扩散量

不同区域划痕扩散量按大小排序为：车门＜行李箱盖＜机舱盖板＜翼子板＜顶盖。车门的划痕扩散量最小，顶盖的划痕扩散量最大。划痕扩散量与车身的防腐性能密切相关，划痕扩散量越小，基材和涂层的防腐蚀性能越好；划痕扩散量越大，基材和涂层的防腐性能越差。

车门是用户每日高频接触和开合的部件，为了消除因锈蚀导致的开关异响或功能卡滞，大多数车企会选择在车门上使用成本更高的镀锌钢板。镀锌层能提供有效防护，即使漆面破损，锌也会先于内部的钢基材发生腐蚀。

相比之下，由于车顶几乎不与用户产生互动，且大面积平面便于涂装覆盖，在整车成本控制的考量下它是腐蚀的低洼区。许多车型的车顶会使用普通的冷轧钢板，一旦表面的漆层被破坏，裸露的钢板将直接面对雨水和空气，锈蚀会迅速蔓延。

通过以上系统梳理与统计分析揭示了中国汽车在使用过程中的腐蚀特征和风险。汽车腐蚀防护是一项涉及多学科的系统工程，需要持续的数据积累与科学的分析手段，希望以上数据能为整车及零部件企业防腐技术开发与质量控制提供参考，共同推动汽车产品耐久性与安全性的不断提升。
