从K-S关系到MTEX代码，从板条马氏体到逆变奥氏体——EBSD分析晶体学变体的完整指南

一、先理解：什么是“变体”？为什么它是钢铁研究的“圣杯”问题？

1.1 从Kurdjumov-Sachs关系说起

钢铁的奥氏体（γ，FCC结构）在冷却过程中向马氏体（α‘，BCC/BCT结构）发生相变时，两相之间存在着严格的晶体学取向关系，其中最著名的是Kurdjumov-Sachs（K-S）取向关系：

这意味着奥氏体的{111}密排面平行于马氏体的{110}密排面，奥氏体的〈110〉密排方向平行于马氏体的〈111〉密排方向。由于奥氏体是立方结构，它拥有24个晶体学对称操作，因此一个给定的奥氏体晶粒，理论上可以生成24种不同取向的马氏体——这24种取向就被称为24个K-S变体（variants） 。

《Journal of Materials Science & Technology》2024年发表的一项研究中，东北大学的科研团队系统比较了不同取向关系下母相奥氏体重构的准确性，结果表明K-S取向关系因具有最小的细化误差和偏差，是低碳钢马氏体相变中最合适的描述模型。这也是为什么顶刊论文中但凡涉及马氏体变体分析，几乎都以K-S关系为基础框架。

1.2 变体选择：从“24个都可以”到“只有少数几个出现”

理论上24个变体出现的概率应该是均等的。但实际钢中，由于相变应力、晶粒尺寸、化学成分、加工历史等因素的影响，只有少数几个变体优先形成——这种现象被称为变体选择（Variant Selection） 。

发表在《Acta Materialia》2025年的研究通过控制两种不同钢种的奥氏体相热机械加工，产生了15种不同的马氏体微观组织，发现板条马氏体的层级结构和变体选择与实验测得的整体马氏体残余应变（α·RS‘）呈正相关。更关键的是，该研究提出了一种全新的方法——逐像素母相奥氏体重构结合高分辨率菊池花样动力学模拟——首次实现了“看不见的”奥氏体相残余应变的估算，并建立了基于残余应力和相互作用能的马氏体变体选择模型，最终清晰证明：奥氏体残余应力决定了马氏体变体选择。

变体选择的重要性不仅停留在学术层面。NIMS和京都大学团队2026年发表在《Scripta Materialia》上的研究指出，通过调控原奥氏体晶界处的马氏体变体选择，可以显著提高高强度马氏体钢的抗氢脆性能。这意味着，变体选择是可以被工程化的材料设计参数——而这正是EBSD的用武之地。

1.3 变体分组的层级结构：从Bain Group到CP Group

24个K-S变体并非完全孤立，它们之间存在特定的晶体学关系，可以进一步划分为不同的分组：

• • Bain Group：变体以Bain应变路径分组，每组包含3个变体
• • Close-Packed Plane（CP）Group：共享同一密排面平行关系的变体集合
• • Variant Pair：两两变体之间的特定取向差关系

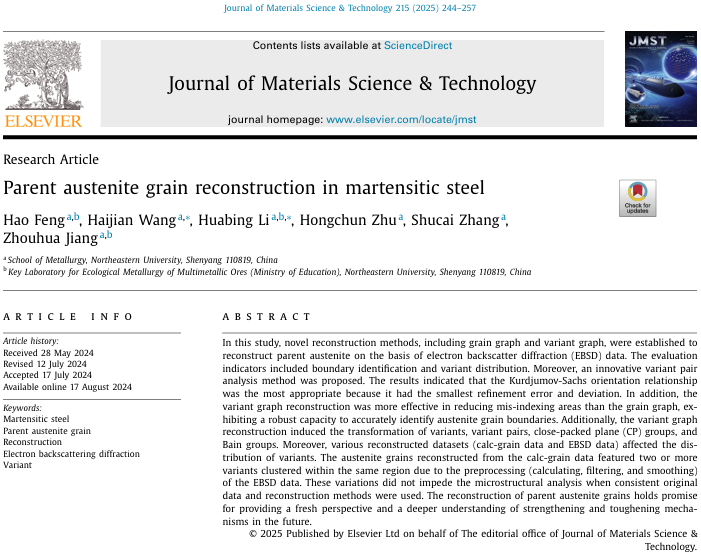

《Journal of Materials Science & Technology》的研究中提出的变体图谱（variant graph）重构方法，能有效地诱导变体、变体对、密排面组和Bain组的转换，为理解马氏体微观组织的层级结构提供了强大工具。不同钢种和不同相变温度下，马氏体的变体分组倾向也各不相同——低碳钢倾向于形成同一Bain组的变体簇，而某些合金钢则倾向于密排面组内的变体配对。

1.4 奥氏体的变体：不只马氏体有变体

“变体”概念同样适用于奥氏体。当马氏体在加热过程中逆转变为奥氏体时，新生成的奥氏体与母相马氏体之间也遵循特定的取向关系。《Materials Today Communications》2025年发表的in-situ MEMS加热EBSD研究揭示了P91钢（改良9Cr-1Mo钢）的α‘→γ相变路径：加热过程中逆变奥氏体与初始马氏体之间可能遵循Pitsch取向关系，而冷却后再次发生的γ→α’相变则更接近K-S取向关系。

逆变奥氏体的变体选择对最终微观组织的细化至关重要。研究发现，γ相优先在原奥氏体晶界处形核，并以快速（massive）方式生长，且大部分γ相与初始奥氏体具有相同的取向和尺寸，这反而阻碍了最终微观组织的细化。理解这一规律，对调控高强度钢的热处理工艺具有指导意义。

二、EBSD：揭开变体面纱的“晶体学显微镜”

2.1 EBSD为什么是研究变体的唯一首选工具？

变体研究的核心需求是：在微米至纳米尺度上，同时获取晶体取向、相分布和取向关系信息。EBSD完美满足了这三大需求：

1. 1. 取向精度：角度分辨率约1°，空间分辨率可达10 nm（FE-SEM配合TKD模式）
2. 2. 大面积统计：可以扫描数百微米×数百微米的区域，包含数千个晶粒
3. 3. 后处理能力：配合OIM、MTEX、Channel 5等软件，可实现自动化变体识别

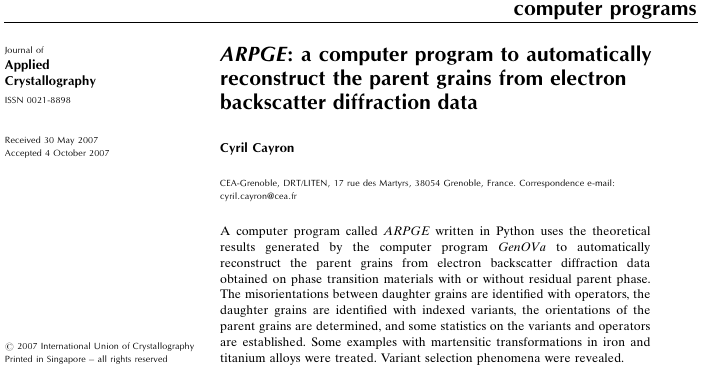

ARPGE（用Python编写的母相晶粒自动重构程序）的开发者指出，EBSD已经成为研究相变材料中变体选择现象的标准技术，它可以同时实现母相晶粒重构和变体选择统计。

2.2 EBSD实验参数的关键选择

要想获得可靠的变体分析数据，EBSD实验参数的设置至关重要：

《Ultramicroscopy》2023年的研究比较了不同EBSD花样评价方法对马氏体钢晶格畸变成像的影响，强调在分析高强度马氏体钢时必须考虑高密度缺陷带来的花样模糊问题。

2.3 原位EBSD：动态观察变体演化

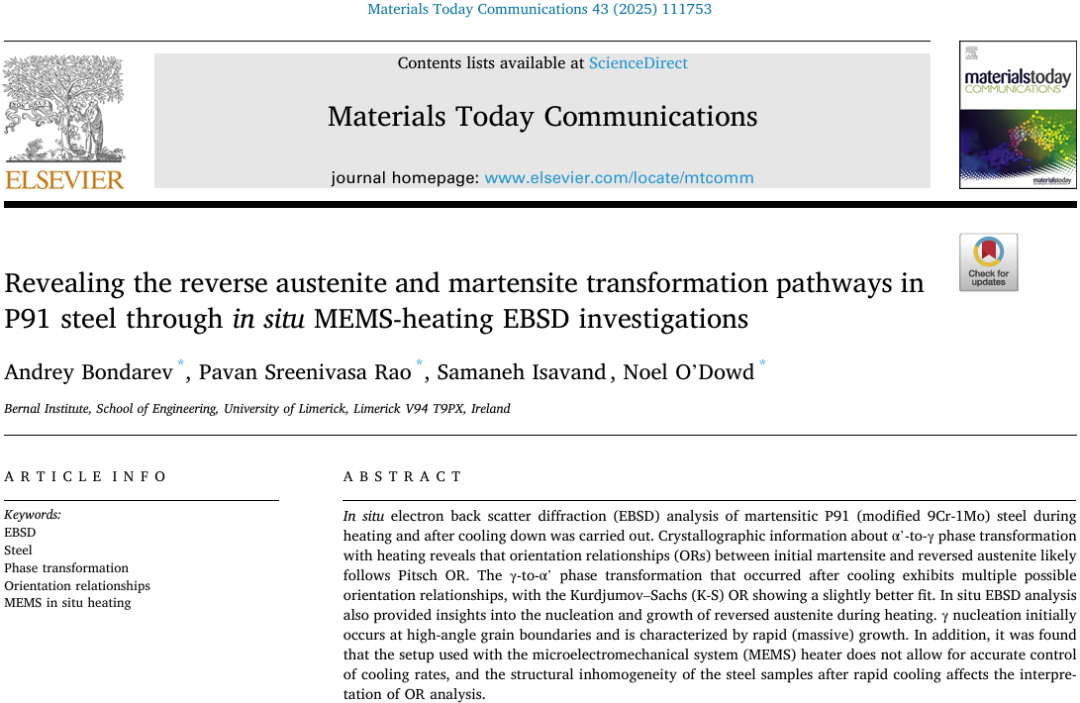

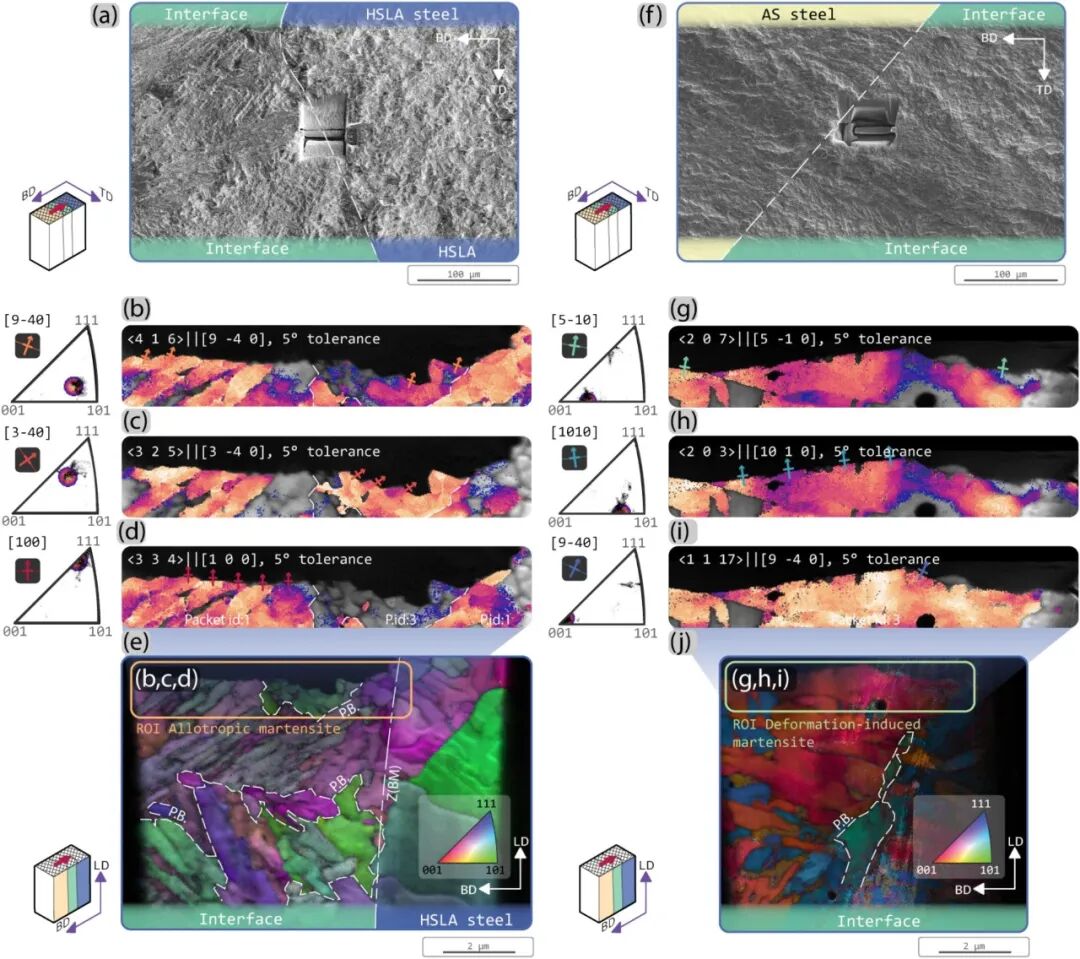

静态EBSD只能获取最终状态的信息，而原位EBSD可以在加热/冷却或变形过程中实时追踪变体的形成和演化。P91钢的in-situ MEMS加热EBSD研究就是一例：通过跟踪同一视场在加热和冷却过程中的取向变化，揭示了α‘→γ→α’完整循环中的取向关系演化。

原位EBSD的关键技术要点：

• • MEMS加热芯片可以实现快速升降温，但冷却速率控制精度有限
• • 表面效应可能导致与体材料相变行为的偏差
• • 需要多次重复实验以确认结果的统计可靠性

三、从EBSD数据到变体分析：完整操作流水线

3.1 数据预处理：清洗与去噪

EBSD原始数据通常包含未标定点（零解）、误标定像素和取向噪声。在进行变体分析前，必须进行适当的清洗：

MTEX中的标准预处理流程：

% 加载EBSD数据
ebsd = EBSD.load('your_data.ctf', 'convertEuler2SpatialReferenceFrame');

% 填充未标定点（基于邻域）
[grains, ebsd.grainId] = calcGrains(ebsd('indexed'), 'angle', 5*degree);
ebsd = fill(ebsd, grains);

% 平滑取向（Kuwahara滤波器）
ebsd_smooth = smooth(ebsd, 'Kuwahara');

注意：过度平滑会消除真实的取向变化，尤其在高应变区域。建议先用原始数据分析，只在必要时做轻度平滑。

3.2 变体识别：核心算法与代码实现

变体识别的本质是：已知母相取向Oγ，计算24个理论变体的取向，然后将每个马氏体像素/晶粒的取向与这24个理论取向进行匹配，找出最接近的那个变体编号。

24个K-S变体的生成（MTEX代码）：

% 定义K-S取向关系
KS = orientation.map(Miller(1,1,1,cs_aus), Miller(0,1,1,cs_mar), ...
                     Miller(-1,0,1,cs_aus), Miller(-1,-1,1,cs_mar));

% 给定母相奥氏体取向
ori_aus = orientation.byEuler(0*degree, 0*degree, 0*degree, cs_aus);

% 生成24个变体
variants = ori_aus * inv(KS) * cs_mar.rot;

% 或者使用MTEX内置函数
variants = variants_K_S(ori_aus, cs_mar);

变体匹配与分配：

% 对于每个马氏体晶粒/像素
for i = 1:length(grains_mar)
    ori_mar = grains_mar(i).meanOrientation;

    % 计算与24个变体的取向差
    mis = angle(ori_mar, variants) / degree;

    % 找到最小取向差（应<5°）
    [min_mis, idx] = min(mis);
    if min_mis < 5
        variant_id(i) = idx;
    else
        variant_id(i) = 0;  % 未匹配
    end
end

3.3 母相奥氏体重构：从“女儿”找回“母亲”

当钢中没有残余奥氏体时（大多数马氏体钢如此），需要从马氏体取向反推母相奥氏体取向。这是变体分析的逆问题——母相奥氏体重构。

2024年《Journal of Materials Science & Technology》上发表的母相奥氏体重构研究中，提出了两种创新方法：晶粒图谱（grain graph）和变体图谱（variant graph）。变体图谱重构方法在减少误标定区域方面比晶粒图谱更有效，表现出准确识别奥氏体晶界的强大能力。

基于变体图谱的重构算法流程（伪代码）：

def reconstruct_austenite_variant_graph(ebsd_data, OR='KS'):
    """
    基于变体图谱的母相奥氏体重构
    """
    # Step 1: 识别马氏体晶粒并计算平均取向
    grains = segment_grains(ebsd_data, angle_threshold=5)

    # Step 2: 对每个马氏体晶粒分配变体编号
    variant_ids = assign_variants(grains, OR)

    # Step 3: 构建变体图谱——节点为晶粒，边为变体间关系
    graph = build_variant_graph(grains, variant_ids)

    # Step 4: 基于图聚类识别原奥氏体晶粒
    aus_grains = graph_clustering(graph, variant_pair_rules)

    # Step 5: 计算每个原奥氏体晶粒的取向
    for aus_grain in aus_grains:
        # 从属于该奥氏体晶粒的所有马氏体变体反算母相取向
        aus_orientation = back_calculate_parent(aus_grain.variants, OR)

    return aus_grains

ARPGE软件（用Python编写）是这一领域的经典工具，它利用GenOVa程序生成的理论结果，可以自动完成从EBSD数据到母相晶粒重构的全过程，并建立变体和操作符的统计。

3.4 取向关系的自动化统计分析

RWTH Aachen大学的研究团队开发了一套自动化代码，用于EBSD数据的取向关系统计分析。以含残余奥氏体的Fe-Ni-(Si)-C合金为例，该代码成功确定了马氏体与奥氏体之间的取向关系对应于Greninger-Troiano关系，而非传统的K-S关系。

代码核心逻辑：

def analyze_orientation_relationship(ebsd_aus, ebsd_mar, boundary_threshold=1.0):
    """
    从EBSD数据中自动提取并分析取向关系
    """
    # Step 1: 识别相界（奥氏体/马氏体）
    phase_boundaries = identify_phase_boundaries(ebsd_aus, ebsd_mar)

    # Step 2: 对于每个相界对，计算实际取向关系
    or_list = []
    for pair in phase_boundaries:
        ori_aus = pair.aus_orientation
        ori_mar = pair.mar_orientation

        # 计算取向关系矩阵：O_mar = OR * O_aus
        OR_measured = inv(ori_mar) * ori_aus

        # 与标准OR比较（K-S, N-W, G-T, Pitsch等）
        best_match, deviation = match_to_standard_OR(OR_measured)
        or_list.append((best_match, deviation))

    # Step 3: 统计分析和可视化
    plot_OR_distribution(or_list)
    return or_list

3.5 MTEX完整工作流：从原始数据到变体分布图

以下是使用MTEX工具箱进行马氏体变体分析的完整MATLAB工作流：

%% MTEX完整变体分析工作流
% 适用于马氏体钢的EBSD数据分析

% ============ 1. 初始化 ============
clear; close all;
startup_mtex;

% 定义晶体对称性
cs_aus = crystalSymmetry('432', [3.653.653.65], 'mineral', 'Austenite');
cs_mar = crystalSymmetry('432', [2.872.872.87], 'mineral', 'Martensite');

% ============ 2. 加载数据 ============
ebsd = EBSD.load('your_data.ang', 'convertEuler2SpatialReferenceFrame');

% 分离两相
ebsd_aus = ebsd('Austenite');
ebsd_mar = ebsd('Martensite');

% ============ 3. 晶粒分割 ============
[grains, ebsd.grainId] = calcGrains(ebsd, 'angle', 5*degree);
grains_mar = grains('Martensite');

% 移除小晶粒（噪声）
grains_mar = grains_mar(grains_mar.grainSize > 10);

% ============ 4. 定义K-S取向关系 ============
KS = orientation.map(Miller(1,1,1,cs_aus), Miller(0,1,1,cs_mar), ...
                     Miller(-1,0,1,cs_aus), Miller(-1,-1,1,cs_mar));

% ============ 5. 母相奥氏体重构 ============
% 使用MTEX内置的母相重构函数
job = parentGrainReconstructor(ebsd, grains);
job.p2c = KS;  % 设置取向关系

% 计算母相晶粒
job.calcParentFromChild;
job.calcGBVotes('p2c', 'recheckParent');

% 重构母相奥氏体
job.calcParentFromVote;
parent_grains = job.parentGrains;

% ============ 6. 变体分配 ============
% 对于每个马氏体晶粒，找出对应的母相奥氏体
variant_map = zeros(size(grains_mar));
fori = 1:length(grains_mar)
    % 找到该马氏体晶粒所属的母相晶粒
    parent_id = job.parentId(grains_mar(i).id);
    if parent_id > 0
        ori_parent = job.parentGrains(parent_id).meanOrientation;

        % 计算24个理论变体
        theo_variants = variants_K_S(ori_parent, cs_mar);

        % 匹配变体
        mis = angle(grains_mar(i).meanOrientation, theo_variants);
        [~, variant_id] = min(mis);

        if mis(variant_id) < 5*degree
            variant_map(i) = variant_id;
        end
    end
end

% ============ 7. 变体选择统计 ============
% 计算各变体出现频率
variant_counts = histcounts(variant_map(variant_map>0), 1:25);
variant_freq = variant_counts / sum(variant_counts);

% 理论期望频率（均匀分布）
expected_freq = ones(1,24) / 24;

% 绘制变体频率分布
figure;
bar(1:24, [variant_freq; expected_freq]');
xlabel('Variant ID');
ylabel('Frequency');
legend('Measured', 'Expected (Random)');
title('Variant Selection Analysis');

% ============ 8. 变体对分析 ============
% 识别相邻马氏体晶粒之间的变体对关系
[grain_pairs, misorientation] = neighbors(grains_mar);
variant_pairs = [];
for k = 1:length(grain_pairs)
    v1 = variant_map(grain_pairs(k,1));
    v2 = variant_map(grain_pairs(k,2));
    if v1 > 0 && v2 > 0
        variant_pairs = [variant_pairs; v1, v2];
    end
end

% 统计最常见的变体对
[unique_pairs, ~, pair_idx] = unique(variant_pairs, 'rows');
pair_counts = accumarray(pair_idx, 1);
[sorted_counts, sort_idx] = sort(pair_counts, 'descend');

% ============ 9. 可视化 ============
% 变体分布图
figure;
plot(ebsd_mar, variant_map(ebsd_mar.grainId));
mtexColorMap(jet(24));
title('Martensite Variant Map');

% 母相奥氏体重构图
figure;
plot(parent_grains, parent_grains.meanOrientation);
title('Reconstructed Parent Austenite Grains');

% 极图对比
figure;
plotPDF(grains_mar.meanOrientation, Miller({1,0,0},{1,1,0},{1,1,1},cs_mar), ...
        'points', 'all', 'MarkerSize', 3);
title('Martensite Pole Figures');

figure;
plotPDF(parent_grains.meanOrientation, Miller({1,0,0},{1,1,0},{1,1,1},cs_aus), ...
        'points', 'all', 'MarkerSize', 3);
title('Reconstructed Austenite Pole Figures');

3.6 OIM Analysis软件操作指南

对于使用EDAX EBSD系统的用户，OIM Analysis是标准后处理软件：

变体分析操作步骤：

1. 1. 晶粒分割：菜单栏 → Grain → Partition → 设置角度阈值（通常5°）
2. 2. 变体识别：菜单栏 → Analysis → Special Boundaries → Variant Analysis
   • • 选择相变类型：FCC to BCC（马氏体）
   • • 选择取向关系：K-S / N-W / G-T
   • • 如有残余奥氏体，可勾选“Use Parent Phase”
3. 3. 母相重构：菜单栏 → Analysis → Parent Grain Reconstruction
   • • 设置搜索半径（推荐2—3个像素）
   • • 设置取向关系容差（推荐3°—5°）
4. 4. 结果导出：
   • • 变体分布图（.tiff/.bmp）
   • • 变体频率统计表（.csv）
   • • 变体对/变体簇分析报告

3.7 Python开源工具链

除了MTEX和OIM，Python生态中也有强大的EBSD分析工具：

pyebsd / orix（开源EBSD分析库）：

import numpy as np
import matplotlib.pyplot as plt
from orix import io, plot
from orix.quaternion import Orientation, symmetry
from orix.vector import Miller

# 加载EBSD数据
ebsd = io.load('your_data.ang')

# 定义晶体对称性
cs_aus = symmetry.Oh  # FCC
cs_mar = symmetry.Oh  # BCC

# 提取马氏体取向
mar_mask = ebsd.phase_id == 1
mar_ori = ebsd.orientations[mar_mask]

# 生成K-S变体
# 详细代码参见ORTools4MTEX或pyvista_ebsd开源项目

ORTools4MTEX是一个专为马氏体相变中取向关系分析设计的函数库，可以自动发现取向关系、进行统计分析并绘制发表级别的图表。

四、顶刊案例深度解析

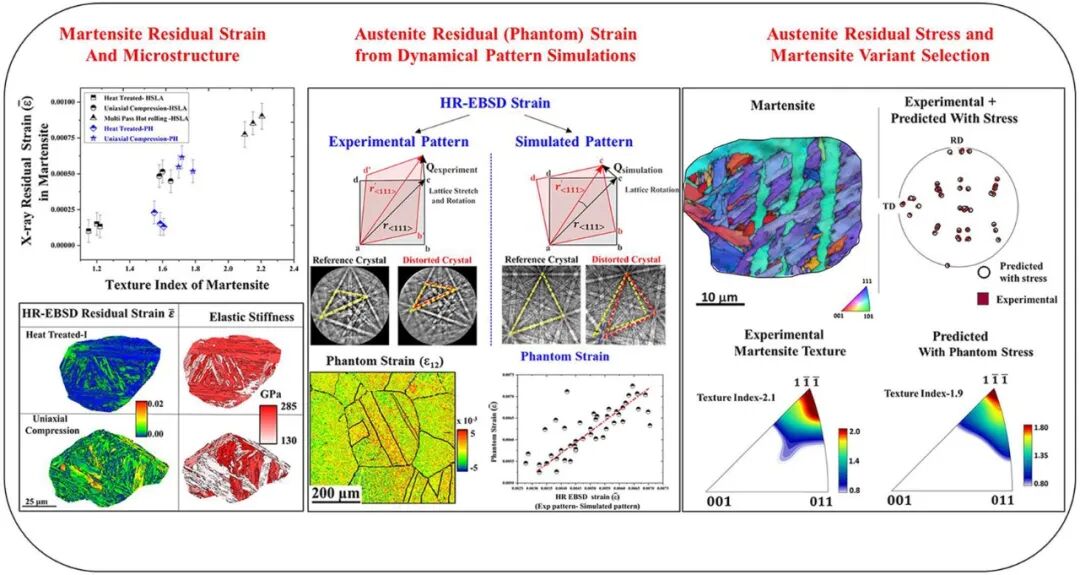

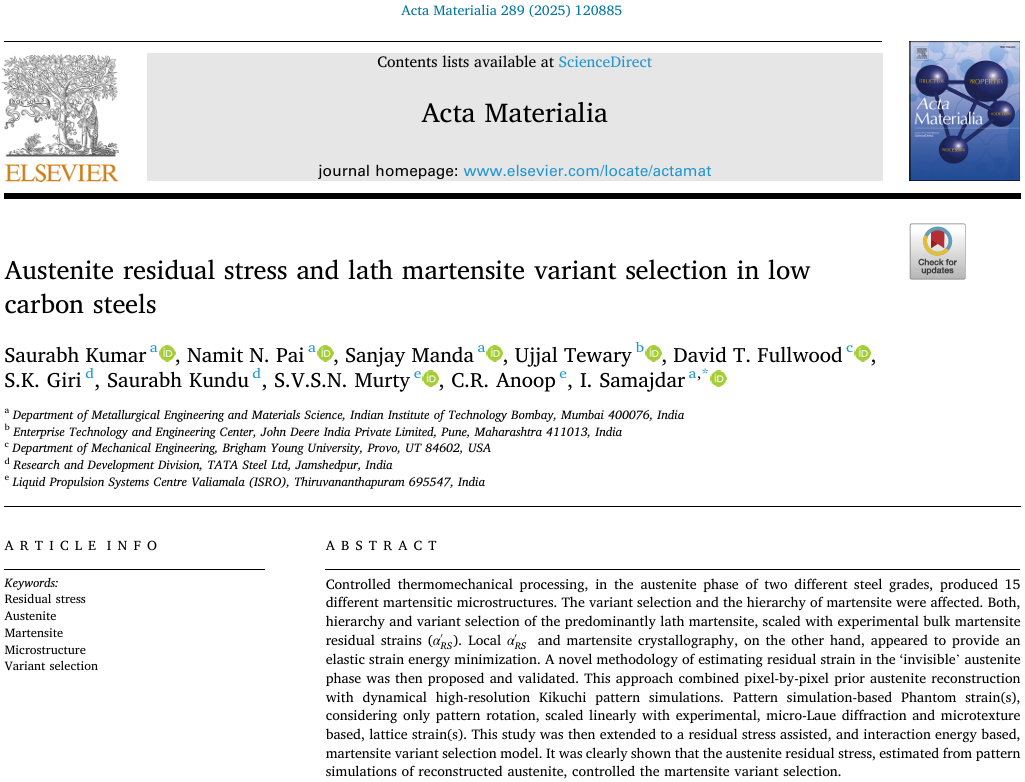

4.1 案例一：奥氏体残余应力与变体选择——《Acta Materialia》2025

这是近年马氏体变体选择领域最具影响力的工作之一。研究团队通过受控热机械加工，在两种不同钢种中制备了15种不同的马氏体微观组织。核心发现包括：

• • 板条马氏体的层级结构和变体选择与整体马氏体残余应变（α·RS‘）呈正相关
• • 提出了一种全新的残余应变估算方法：逐像素母相奥氏体重构 + 动力学高分辨率菊池花样模拟
• • 建立了基于残余应力和相互作用能的变体选择模型
• • 最终证明：奥氏体残余应力是控制马氏体变体选择的关键因素

对我们的启示：EBSD分析不应止步于变体识别，结合花样模拟技术可以提取更深层次的力学信息（残余应力/应变），这是发顶刊的关键。

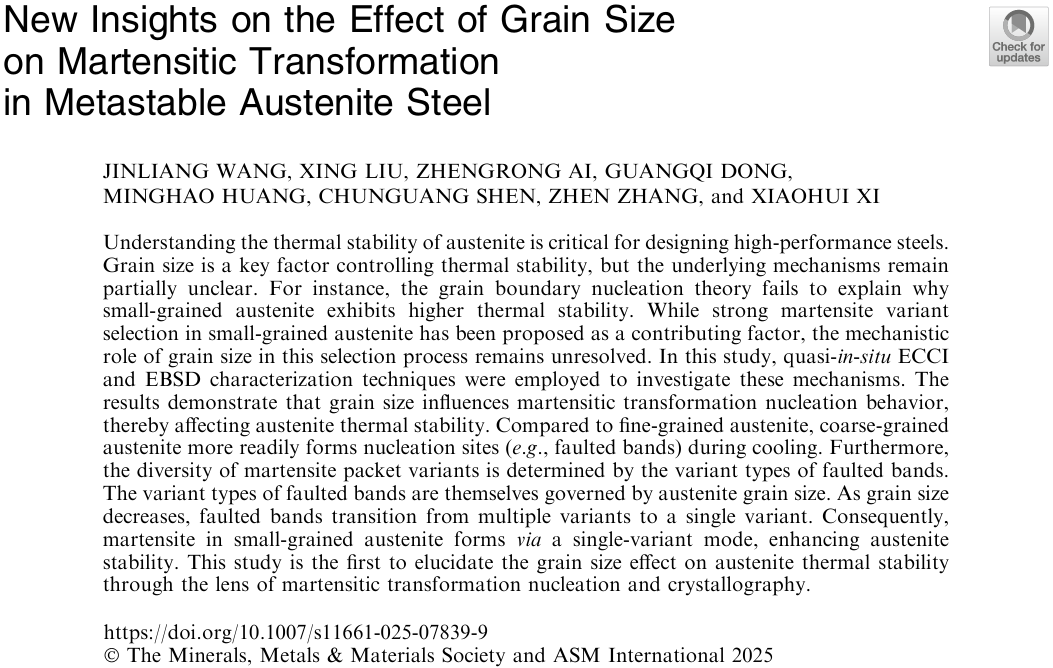

4.2 案例二：晶粒尺寸对奥氏体热稳定性的影响——《Metallurgical and Materials Transactions A》2025

这项研究采用准原位ECCI和EBSD表征技术，首次从马氏体相变形核和晶体学角度阐明了晶粒尺寸对奥氏体热稳定性的影响机制：

• • 粗晶奥氏体在冷却过程中更容易形成形核位置（如faulted bands）
• • 马氏体packet变体的多样性由faulted bands的变体类型决定
• • 细晶奥氏体中faulted bands从多变体转变为单一变体模式
• • 单一变体模式增强了奥氏体稳定性——这是传统晶界形核理论无法解释的新发现

对我们的启示：EBSD配合ECCI（电子通道衬度成像）等多尺度表征手段，可以从形核源头揭示变体选择的物理本质。

4.3 案例三：变体选择调控抗氢脆性能——《Scripta Materialia》2026

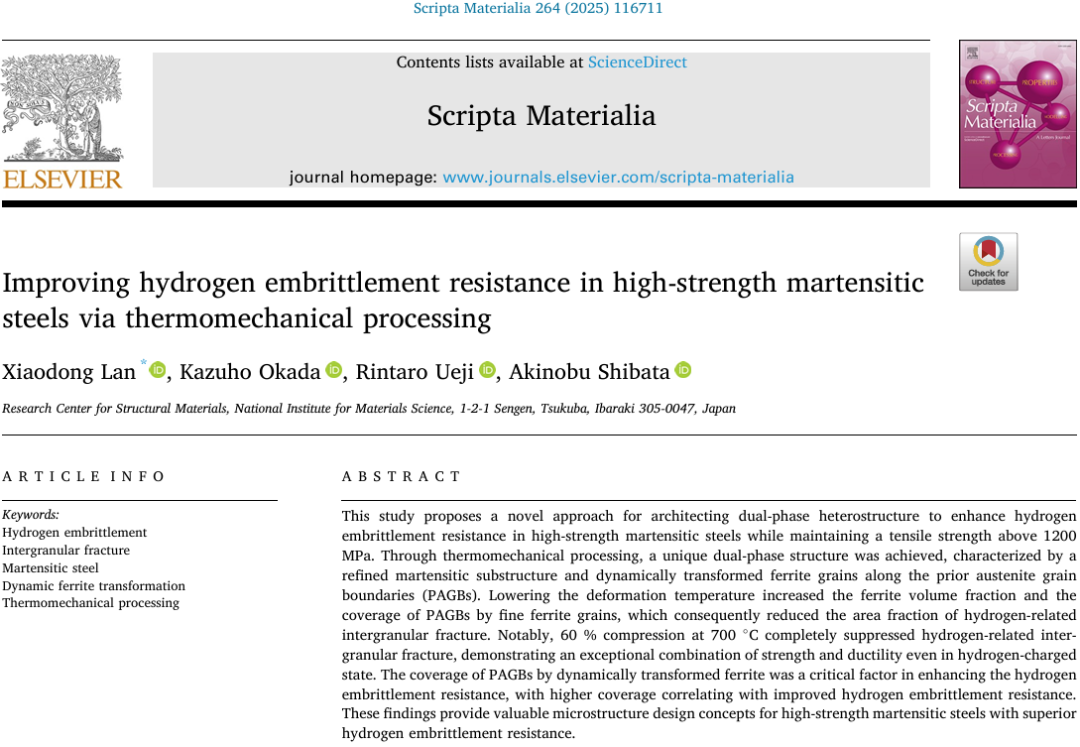

NIMS和京都大学团队的这项研究建立了变体选择与工程性能之间的直接联系：通过调控原奥氏体晶界处的马氏体变体选择，可以显著提高高强度马氏体钢的抗氢脆性能。同一团队还发现，原奥氏体晶粒尺寸对氢脆行为有显著影响。

对我们的启示：变体选择不是纯粹的学术问题——它直接决定了材料的服役性能，是可以被“工程化”的设计参数。

4.4 案例四：母相奥氏体重构的新方法——《Journal of Materials Science & Technology》2024

东北大学团队提出了晶粒图谱和变体图谱两种创新的母相奥氏体重构方法：

• • 变体图谱重构在减少误标定区域方面优于晶粒图谱，能更准确地识别奥氏体晶界
• • 提出了一种创新的变体对分析方法
• • K-S取向关系被验证为最适合的重构模型（最小细化误差和偏差）
• • 重构过程中诱发变体、变体对、密排面组和Bain组的转换

对我们的启示：算法的选择直接影响重构结果的准确性。变体图谱法是当前最先进的方法。

五、常见问题与避坑指南

5.1 EBSD数据质量问题

5.2 母相重构的“孪晶陷阱”

《Materials Today Communications》的一项研究指出，当使用K-S或N-W取向关系重构母相奥氏体时，由于（011）α堆叠的镜面对称性，奥氏体取向经常被误标定为相对于真实取向的孪晶取向。解决方案是：

• • 采用更严格的取向容差
• • 结合变体图谱法进行交叉验证
• • 如有残余奥氏体，以残余奥氏体取向作为基准进行校验

5.3 变体选择统计的样本量问题

单张EBSD图可能只包含几个原奥氏体晶粒，不足以得出统计显著的变体选择结论。建议：

• • 至少分析10个以上的原奥氏体晶粒（每个晶粒应有足够多的变体）
• • 在不同位置采集多张图
• • 报告统计结果时附带样本量和标准差

5.4 取向关系选择的误区

并非所有钢铁材料都严格遵循K-S关系。《Materials Today Communications》2025年的研究发现，P91钢在α‘→γ加热转变中更接近Pitsch关系，而在γ→α’冷却转变中K-S关系拟合更好。9%Cr铁素体/马氏体钢的EBSD对比研究表明，Nishiyama-Wassermann、Kurdjumov-Sachs和Greninger-Troiano三种关系都需要检验。

操作建议：不要预设取向关系。先用MTEX的calcParent或ORTools的OR发现功能，从数据中自动提取最匹配的取向关系。

六、从分析到发表：论文写作与图表规范

6.1 EBSD变体分析论文的标准图表

一篇完整的变体分析论文通常包含以下图表：

1. 1. EBSD取向图/IPF图：展示整体微观组织
2. 2. 相分布图：奥氏体/马氏体分布（如有残余奥氏体）
3. 3. 变体分布图：每个马氏体晶粒/区域的变体编号着色
4. 4. 母相奥氏体重构图：重构后的原奥氏体晶粒
5. 5. 变体频率统计图：实测vs.随机分布的对比
6. 6. 极图：马氏体和重构奥氏体的{100}/{110}/{111}极图
7. 7. 变体对/变体簇分析图：展示最常出现的变体组合

6.2 Methods部分的标准化写作

Electron Backscatter Diffraction（EBSD）Analysis. EBSD measurements were performed using a field-emission scanning electron microscope（FE-SEM）equipped with an EBSD detector（e.g., Oxford Symmetry or EDAX Hikari）. The specimens were prepared by mechanical polishing followed by electrolytic polishing in a solution of X% perchloric acid and Y% ethanol at −Z°C. EBSD scans were acquired at an accelerating voltage of 15—20 kV with a step size of 50—200 nm.（后半部分私信加微信群获取，记得给备注）

6.3 审稿人高频问题及回复策略

七、未来方向：变体研究的前沿与机遇

7.1 机器学习辅助的变体识别

传统的变体识别依赖于预设的取向关系，而机器学习方法可以从EBSD数据中自动发现最匹配的取向关系。RWTH Aachen大学开发的自动化OR分析代码就是一个代表，已在Fe-Ni-(Si)-C合金中成功识别出Greninger-Troiano关系。

7.2 三维EBSD（3D-EBSD）与变体的空间分布

传统EBSD只能获取二维截面信息。结合FIB连续切片的三维EBSD（3D-EBSD）技术，可以揭示马氏体变体在三维空间中的真实分布和连通性。NIMS团队的3D-EBSD研究揭示了珠光体中渗碳体的三维形态和晶体学特征。

7.3 高分辨率EBSD（HR-EBSD）与应变分析

HR-EBSD通过分析菊池花样的微小位移，可以测量晶格应变和几何必需位错（GND）密度。将HR-EBSD应变图与变体分布图叠加，可以揭示相变应变与变体选择的直接关联，这正是《Acta Materialia》2025年研究的关键技术突破。

7.4 变体工程——从观察到设计

变体研究的终极目标不是“观察和描述”，而是“预测和设计”。通过理解变体选择的物理机制（残余应力、晶粒尺寸、化学成分），我们可以在热机械加工中主动调控变体选择，从而设计出具有特定晶体学织构和优异性能的马氏体钢。NIMS团队的系列研究已经证明，通过调控变体选择可以显著改善抗氢脆性能。

八、资源汇总

开源软件与工具包

关键数据集

TU Delft团队公开了完整的EBSD数据集及MTEX代码，用于增材制造钢中马氏体变体的识别。数据集包括晶体学图谱、项目数据集，以及用于从FIB研磨样品中识别马氏体变体的MTEX代码（配合TKD模式）。

推荐阅读文献

1. 1. Feng H, Wang H, Li H, et al. Parent austenite grain reconstruction in martensitic steel. Journal of Materials Science & Technology, 2024.
2. 2. Lan X, Okada K, Ueji R, et al. Enhancing hydrogen embrittlement resistance in high-strength martensitic steels via tailoring variant selection at prior austenite grain boundaries. Scripta Materialia, 2026, 274: 117157.
3. 3. Seehaus M, et al. Orientation relationship of FeNiC and FeNiCSi from variant detection in EBSD data. Crystals, 2023, 13(4): 663.
4. 4. Revealing the reverse austenite and martensite transformation pathways in P91 steel through in situ MEMS-heating EBSD investigations. Materials Characterization, 2025.
5. 5. Austenite residual stress and lath martensite variant selection in low carbon steels. Acta Materialia, 2025, 289: 120885.

九、总结与行动指南

核心要点回顾：

1. 1. 变体是相变过程中因晶体对称性而产生的等效取向变种——马氏体有24个K-S变体，变体选择受残余应力、晶粒尺寸、化学成分等控制
2. 2. EBSD是目前研究变体的最佳技术，可实现微米-纳米尺度的晶体取向和相分布同时成像
3. 3. K-S取向关系是钢铁中最常见的马氏体-奥氏体取向关系，但N-W、G-T、Pitsch等关系也需根据材料体系进行验证
4. 4. 母相奥氏体重构是分析全马氏体钢变体选择的前提，变体图谱法是当前最先进的重构方法
5. 5. 变体选择不仅影响微观组织，更直接决定材料的力学性能和服役行为——它是可以被“工程化”的设计参数

一周行动计划：

• • 第1—2天：安装MTEX/ORTools，运行示例代码，熟悉基本操作
• • 第3—4天：处理自己的EBSD数据，完成晶粒分割和取向清洗
• • 第5—6天：执行母相奥氏体重构和变体分配，生成变体分布图
• • 第7天：统计变体频率和变体对分布，完成分析报告

避坑提醒：第一次做变体分析时，建议先从含有残余奥氏体的样品开始——残余奥氏体提供了母相取向的“ground truth”，可以用来验证重构算法的准确性。全马氏体钢的重构难度更高，容错率更低。
