每年数千亿的腐蚀损失中，石化行业占了多大比例？答案触目惊心。

在石油化工领域，腐蚀从来不是“缓慢的折旧”，而是随时可能引爆的“定时炸弹”。一座炼油厂的非计划停工，一次管道泄漏引发的火灾，往往源于一个被忽视的腐蚀点。

       我国化工领域每年的腐蚀损失高达数百亿元，而这仅仅是直接损失。加上间接损失（停产、维修、安全事件），数字更为惊人。如何为这些钢铁巨人穿上“防护服”？本期，我们深入石油化工防腐的核心战场。

一、 石油化工防腐涂料：在“恶劣环境”中求生存

石油化工的腐蚀环境，堪称“地狱模式”：

• 介质复杂：酸、碱、盐、有机溶剂、硫化物、高温油气……每一种都是涂层的“天敌”。

• 工况苛刻：高温（有时超过400℃）、高压、冲刷、热循环。

• 安全要求极高：易燃易爆环境下，涂层不仅要防腐，还要防静电、防火花。

因此，石化防腐涂料必须具备：优异的耐化学品性、耐温性、抗渗透性，以及导静电等功能性。

二、 钢结构设备装置：塔、容器、管廊的“三重防护”

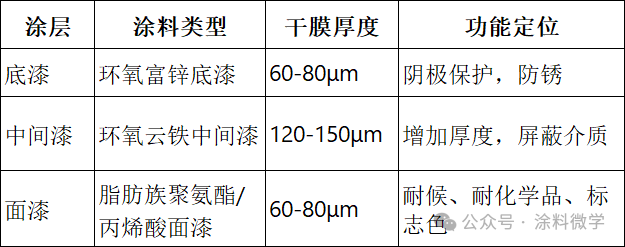

石化装置的钢结构（如分馏塔、反应器、管廊）长期暴露于工业大气，甚至直接接触化学品。典型配套如下：

设计要点：

• 富锌底漆：锌粉含量需≥80%（干膜中金属锌），确保阴极保护有效。

• 耐温要求：高温部位需选用耐热环氧或无机硅酸锌涂料。

• 防火要求：部分区域需配套防火涂料，与防腐涂层相容。

三、 贮罐防腐：内外有别，各司其职

1. 贮罐内壁：与介质“肉搏战”

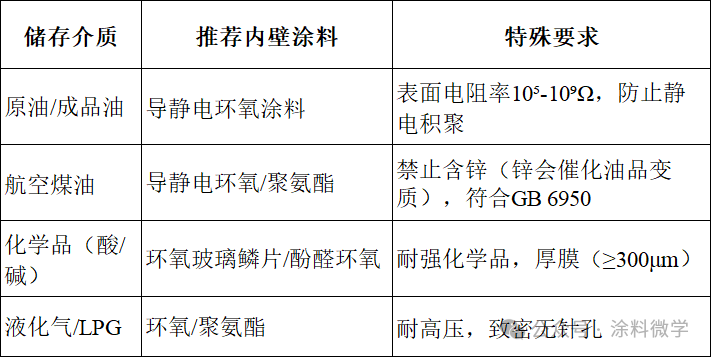

内壁涂层直接接触油品、化学品，要求极高：

关键标准：GB 13348（静电安全）、GB 16906（电阻率测定）、SY/T 0319（内防腐层技术标准）。

2. 贮罐外壁：与自然“持久战”

外壁主要抵御大气腐蚀，尤其是罐顶和罐壁上部受阳光、雨水、工业大气侵蚀。

典型配套：

• 底漆：环氧富锌（60μm）

• 中间漆：环氧云铁（120μm）

• 面漆：丙烯酸聚氨酯/氟碳（80μm）

特殊考虑：保温罐需配套耐温底漆；浮顶罐边缘需加强防水密封。

四、 埋地管道外壁：阴极保护+涂层的“黄金搭档”

埋地管道面临土壤、地下水、杂散电流的多重腐蚀，单一涂层难以独撑大局，必须与阴极保护联合使用。

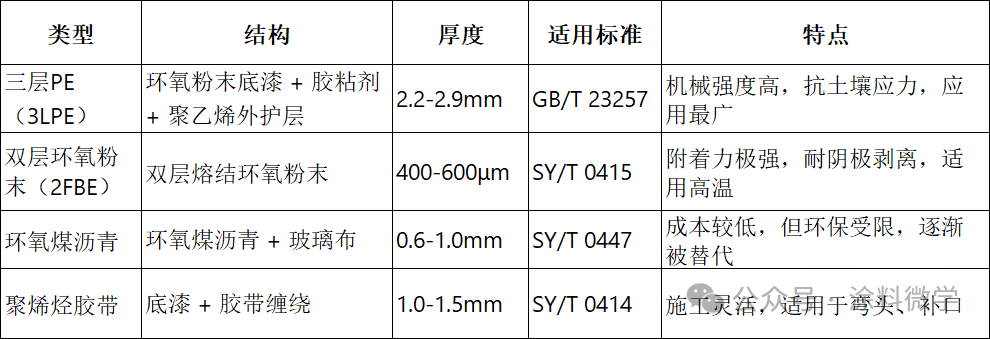

主流外防腐涂层结构

设计关键

• 补口质量：现场焊接处的补口是薄弱环节，必须与管体涂层性能匹配。

• 阴极保护相容性：涂层应耐阴极剥离，保证长期有效。

• 标准遵循：SY/T 0414、SY/T 0415、GB/T 23257等。

五、 涂装工艺流程：从“根”上保证质量

石油化工涂装的成败，70%取决于表面处理。

1. 表面处理

• 喷砂除锈至 Sa2.5级（近白级），粗糙度 40-75μm。

• 除油、除盐（尤其氯离子），用高压淡水冲洗。

• 环境要求：钢板温度高于露点3℃以上，相对湿度<85%。

2. 涂装施工

• 底漆：严格按比例混合双组分涂料，在规定适用期内用完。

• 中间漆/面漆：控制湿膜厚度，确保干膜达标；注意层间重涂间隔。

• 内壁导静电涂料：施工前后测量电阻率，确保达标。

3. 质量检测

• 干膜厚度：采用“90-10”或“80-20”规则验收。

• 附着力：拉开法或划格法。

• 针孔检测：内壁涂层需电火花检测，确保无漏点。

• 电阻率：导静电涂层现场抽检。

六、 经典案例：某大型炼化一体化项目

项目背景：沿海大型炼化厂，年产2000万吨，包含常减压、催化裂化、加氢裂化等装置。

腐蚀环境：C5-M（海洋工业大气），部分设备内壁接触高温含硫介质，地下管网土壤腐蚀性强。

防护方案：

• 装置钢结构：环氧富锌（80μm）+ 环氧云铁（150μm）+ 脂肪族聚氨酯（80μm）。

• 原油罐内壁：导静电环氧涂料（300μm），表面电阻率<10⁸Ω。

• 成品油罐外壁：同钢结构配套。

• 埋地管道：三层PE（2.5mm）+ 强制电流阴极保护。

• 高温管线（>120℃）：无机硅酸锌涂料（耐400℃）。

实施效果：投用8年后检测，涂层完好率95%以上，无重大腐蚀维修，全寿命周期成本显著低于传统方案。

石油化工防腐是一场与时间、化学物质和极端工况的持久战。科学的涂层配套、严格的施工管控、定期的检测维护，共同构成了一道道看不见的“防护网”，守护着能源工业的安全底线。

本期互动
在您参与的石化项目中，哪个部位的防腐最让您头疼？是储罐内壁的导静电问题，还是埋地管道的补口质量？欢迎分享您的经验与见解。

下期预告
        从石化战场转向另一片广阔的领域——建筑钢结构。下期，我们将解析体育馆、机场、高层建筑等钢结构如何通过防腐涂装实现“颜值与寿命兼得”，以及轻钢、网架等特殊结构的涂装要点。

了解更多涂料知识及行业资讯，敬请关注下方微信公众号，并可留言提问。
