海水微滴竟比体相水更“凶猛”?JACS最新研究揭示钢铁腐蚀新机制
2026-03-24 16:41:05 作者:材料科学通 来源:材料科学通 分享至:



海水飞溅区中微米级液滴对钢铁腐蚀的加速作用远超传统认知。本研究揭示了海水微滴通过自发生成高活性自由基物种,显著加速碳钢腐蚀的微观机制。实验发现,在氯化钠微滴环境中,碳钢的腐蚀速率可达体相水环境的五倍以上,局部腐蚀速率甚至高出1245%。借助电子顺磁共振、荧光分析和飞行时间二次离子质谱等手段,研究证实微滴界面可自发产生羟基自由基(·OH)和过氧化氢(H₂O₂),并驱动一个自循环的两阶段氧化过程:首先·OH直接氧化铁基体释放电子,随后电子与氧气反应生成H₂O₂,H₂O₂与Fe²⁺通过Fenton反应再生·OH,形成持续的氧化循环。同时,氯离子深入渗透,将钝化层FeOOH转化为可溶性FeOCl,暴露新鲜金属表面,进一步维持局部腐蚀。该研究提出了微滴作为“微反应器”通过自由基化学加速腐蚀的新机制,为海洋工程材料防护提供了新的理论依据和策略方向。





一、研究背景与科学问题

在海洋环境中,钢铁结构在飞溅区的腐蚀速率远高于全浸区。传统观点认为,这是由于飞溅区存在干湿交替、氯离子富集、供氧充足等电化学条件所致。然而,近年来研究发现,微米级液滴具有独特的界面性质,如极高的比表面积和强电场,能够自发产生活性氧物种(ROS),如羟基自由基(·OH)和过氧化氢(H₂O₂)。本研究旨在探索这些微滴的化学活性是否在飞溅区腐蚀加速中发挥了关键作用。



图 1. 海洋环境中飞溅区(微滴)与全浸区在腐蚀行为上的差异
(a) 飞溅区与全浸区腐蚀差异的示意图。插图为碳钢在 600 mM NaCl 微滴(NaCl-MDs)和 600 mM NaCl 体相水(NaCl-BW)中腐蚀 1 小时后的数码照片。
(b) 碳钢表面 NaCl 微滴的形貌。
(c) 碳钢在 NaCl 微滴和 NaCl 体相水环境中 12 小时内的腐蚀速率对比。



二、研究方法与主要发现

1. 微滴与体相水腐蚀速率对比

作者将碳钢分别暴露于600 mM NaCl的微滴环境(NaCl-MDs)和体相水(NaCl-BW)中。结果显示:

  • 微滴环境下的腐蚀速率高达 5.5 mg/h,是体相水的近5倍;

  • 最大局部腐蚀速率在12小时内比体相水高出1245%。

这表明微滴环境具有远超体相水的腐蚀性。

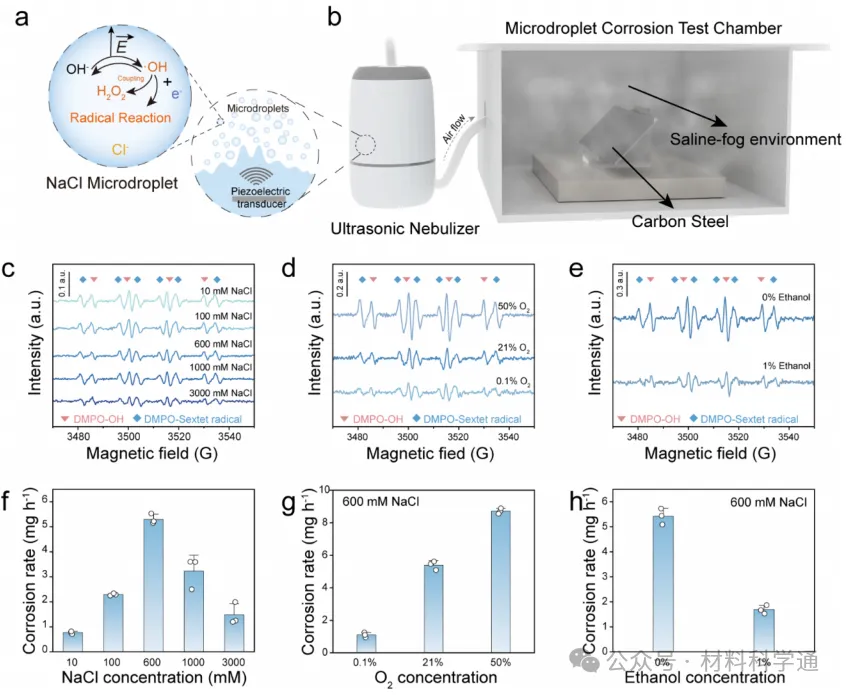

图 2. NaCl 微滴中羟基自由基(·OH)的活性及不同环境条件下的腐蚀动力学
(a) 微滴中界面 OH⁻ 电离产生 ·OH 和电子,加速自由基反应的示意图。
(b) 实验装置示意图,包括超声雾化器和微滴腐蚀测试舱。
(c) NaCl 浓度对微滴中 DMPO-OH 的 EPR 谱图的影响。
(d) 氧气浓度对微滴中 DMPO-OH 的 EPR 谱图的影响。
(e) 乙醇对微滴中 DMPO-OH 的 EPR 谱图的影响。(谱图中三角形标记对应 DMPO-OH 加合物,代表 ·OH 物种;菱形标记代表六重信号,其归属存在争议,文中称为“DMPO-六重自由基”)
(f) NaCl 浓度对微滴腐蚀速率的影响。
(g) 氧气浓度对微滴腐蚀速率的影响。
(h) 乙醇对微滴腐蚀速率的影响。



2. 微滴中活性氧的生成与调控

通过电子顺磁共振(EPR)和荧光分析,作者发现:

  • NaCl微滴中可检测到·OH和H₂O₂,而体相水中几乎无;

  • ·OH的生成与盐浓度、氧气浓度呈正相关,但过高盐度会抑制其生成;

  • 乙醇等·OH淬灭剂可显著降低腐蚀速率,进一步证实·OH的关键作用。

3. 两阶段加速腐蚀机制

通过腐蚀深度分析、EPR信号追踪和H₂O₂浓度变化,作者提出两阶段加速机制:

  • 第一阶段:微滴中的·OH直接氧化Fe,释放电子,生成Fe²⁺并引发局部腐蚀;

  • 第二阶段:释放的电子与O₂反应生成O₂⁻,进一步转化为H₂O₂;H₂O₂与Fe²⁺发生Fenton反应,重新生成·OH,形成自循环氧化过程。

这一自循环过程显著提升了氧化效率,导致腐蚀持续加速。

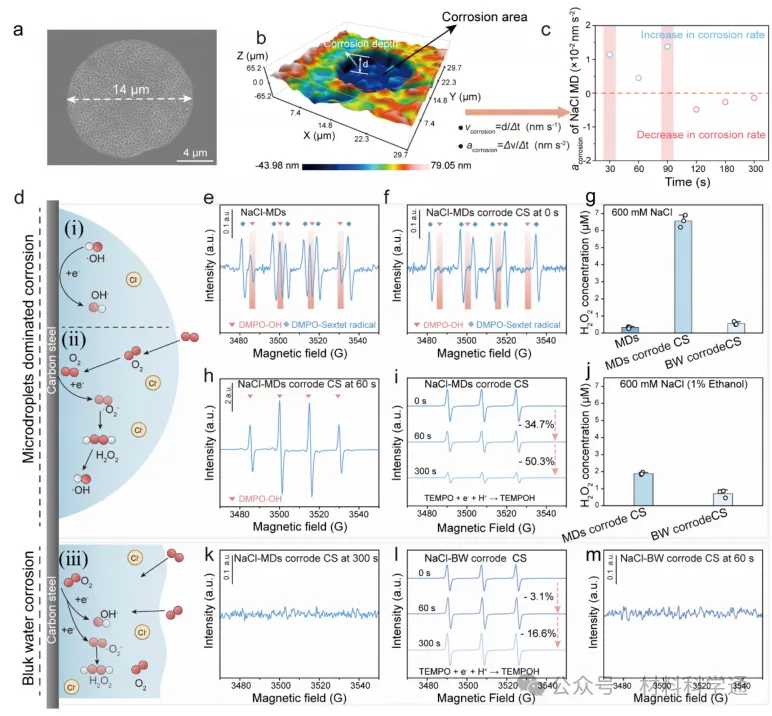

图 3. NaCl 微滴腐蚀过程中腐蚀速率与活性物种的演变
(a) 碳钢在 NaCl 微滴中腐蚀 60 秒后的 SEM 形貌。
(b) 碳钢在 NaCl 微滴中腐蚀 60 秒后的白光干涉三维表面轮廓。
(c) 碳钢在 300 秒内的平均腐蚀加速度变化,腐蚀速率为至少 30 个独立腐蚀位点的平均值。
(d) NaCl 微滴主导腐蚀过程中,步骤 i、ii、iii 对应的活性物种演变示意图。
(e, f) NaCl 微滴本身及与碳钢接触 0 秒时的 DMPO-OH 信号。
(g) NaCl 微滴、NaCl 微滴腐蚀体系及 NaCl 体相水腐蚀体系中的 H₂O₂ 浓度。
(h) 碳钢在 NaCl 微滴中腐蚀 60 秒时的 DMPO-OH 信号。
(i) NaCl 微滴腐蚀过程中 TEMPO 信号强度随 1 电子与 1 质子加入而衰减的情况。
(j) 含 1% 乙醇的 NaCl 微滴腐蚀体系与含 1% 乙醇的 NaCl 体相水腐蚀体系中的 H₂O₂ 浓度。
(k) 碳钢在 NaCl 微滴中腐蚀 300 秒时的 DMPO-OH 信号。
(l) NaCl 体相水腐蚀过程中 TEMPO 信号强度随 1 电子与 1 质子加入而衰减的情况。
(m) 碳钢在 NaCl 体相水中腐蚀 60 秒时的 DMPO-OH 信号。



4. 氯离子的协同作用

通过ToF-SIMS分析发现,在微滴环境中:

  • FeOOH氧化层在1分钟内即可形成约100 nm厚度;

  • Cl⁻能深入渗透至60 nm,将FeOOH转化为可溶性的FeOCl,暴露出新鲜金属表面,从而维持局部腐蚀的持续进行。

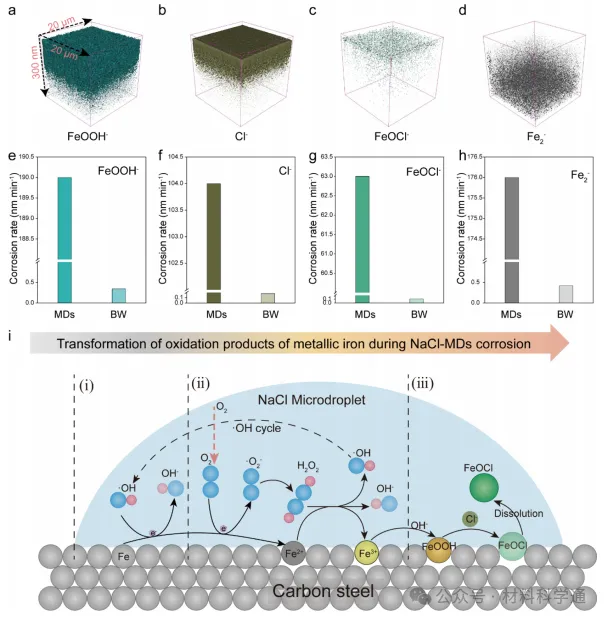

图 4. NaCl 微滴加速腐蚀的机制
(a–d) 腐蚀 60 秒内 NaCl 微滴腐蚀体系的 ToF-SIMS 三维图像:(a) FeOOH,(b) Cl⁻,(c) FeOCl,(d) Fe₂⁻。
(e–h) NaCl 微滴与 NaCl 体相水腐蚀体系中 (e) FeOOH、(f) Cl⁻、(g) FeOCl、(h) Fe₂⁻ 对应腐蚀产物的腐蚀速率对比。
(i) NaCl 微滴腐蚀碳钢的机制示意图。



三、结论与意义

本研究首次系统揭示了海水微滴通过自发产生活性氧物种,显著加速钢铁腐蚀的化学机制。该机制超越了传统的电化学腐蚀模型,强调了微滴作为“微反应器”在界面化学中的独特作用。研究不仅为海洋飞溅区腐蚀提供了新的理论解释,也为开发基于自由基淬灭的新型抗腐蚀涂层提供了科学依据。

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

    标签:
相关文章
无相关信息
