马氏体，英文名称：Martensite； 19世纪90年代最先由德国冶金学家阿道夫·马滕斯（Adolf Martens，1850-1914）在一种硬矿物中发现。字母代号：M。

    1、定义

    碳在α-Fe中的过饱和固溶体。是奥氏体通过无扩散型相变转变而成的。马氏体通常是体心立方结构，而母相奥氏体则是面心立方结构，马氏体是由母相奥氏体转变而来的。因此它们之间存在特定的取向关系。

    马氏体往往在母相的一定晶面上开始形成，称为惯习面。马氏体与母相保持切变共格，惯习面为不变平面。

    2、马氏体的组织形态

    （1）板条马氏体

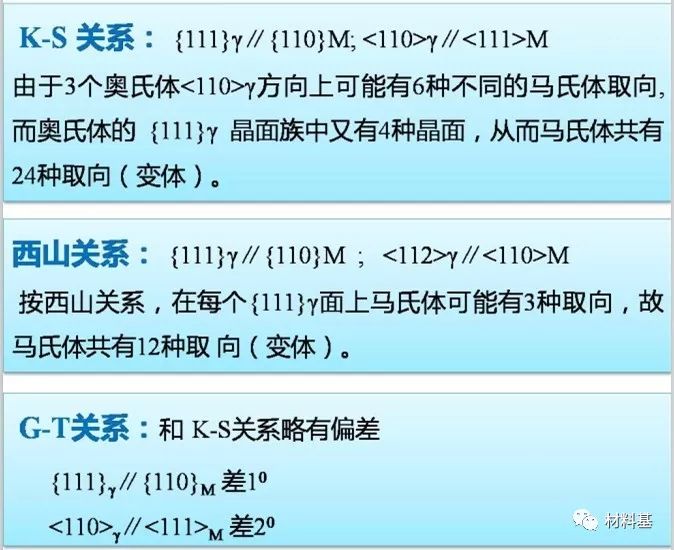

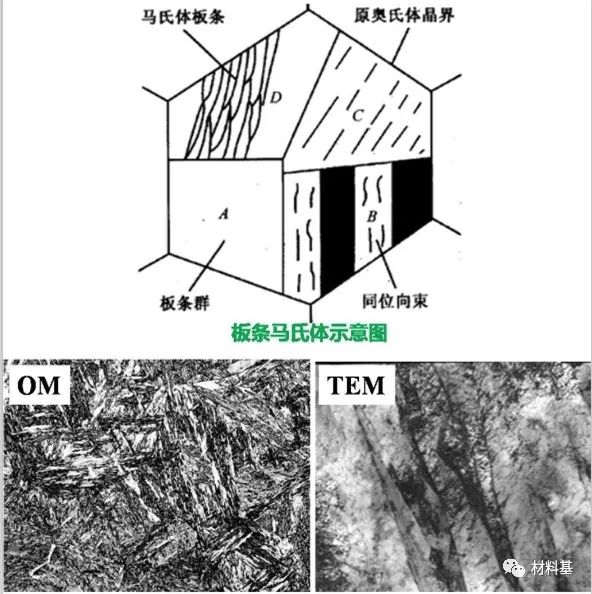

    在低、中碳钢，马氏体时效钢中出现，形成温度较高。  基本单元板条为一个个单晶体。 惯习面为（111）γ，晶体学位向关系符合K-S关系。

    （2）片状马氏体

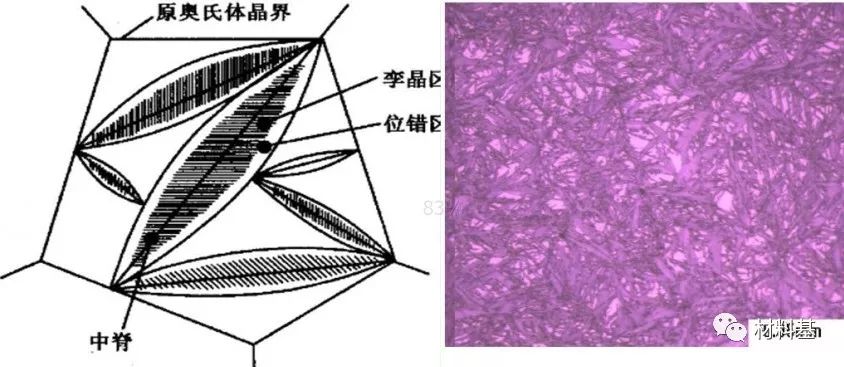

    在中、高碳钢，高镍的Fe-Ni合金中出现，形成温度较低，呈双凸透镜状。多数马氏体片中间有一条中脊面，相邻马氏体片互不平行，大小不一，片的周围有一定量的残余奥氏体。

    （3）其它类型的马氏体

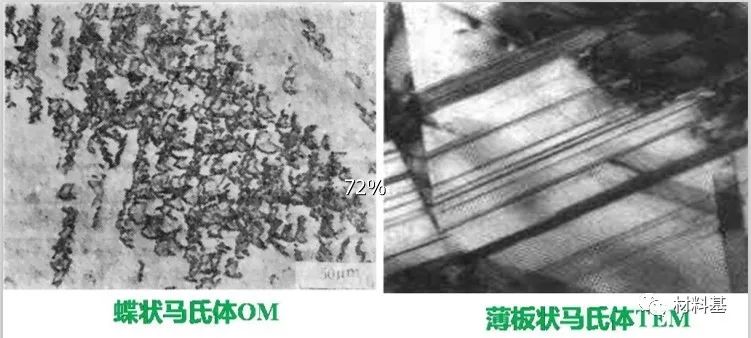

    ①蝶状马氏体（人字形或角状马氏体）：形成温度介于板条马氏体与片状马氏体之间，形态特征和性能也介于两者之间。

    ②薄板状马氏体：在Ms点低于-100℃的Fe-Ni-C合金中观察到的，是一种厚度约为3～10μm的薄板形马氏体，三维单元形貌很象方形薄板。

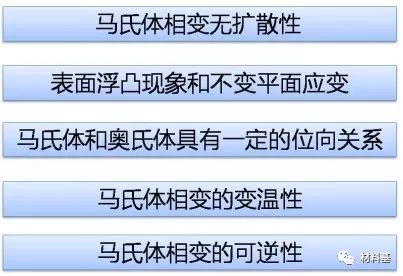

    3、马氏体相变主要特征

    4、马氏体中残奥的作用

    ①因本身较软，会降低淬火钢的硬度

    ②不稳定，易使零件产生变形开裂

    ③降低硬磁钢的磁感应强度

    ④可提高某些钢的韧性和塑性

    5、马氏体性能特点

    强度和硬度

    C%↑→ 硬度↑。  C > 0.6%以后，淬火钢硬度下降的原因主要是由于残余奥氏体量的增加。强化机制：①固溶强化，② 时效强化，③ 相变强化，④亚结构强化，⑤ 细晶强化。

    塑性韧性

    低碳位错型马氏体具有相当高的强度和良好的韧性。高碳孪晶型马氏体具有高的强度但韧性极差（原因：①亚结构为细小孪晶；② 容易产生显微裂纹）

    物理性能

    ①马氏体的比容远大于奥氏体；钢在淬火时要发生体积膨胀，产生内应力、 变形、开裂。

    ②马氏体具有铁磁性。钢在淬火后，矫顽力升高，导磁率下降。马氏体的含碳量越高，矫顽力越高。

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑：殷鹏飞

《中国腐蚀与防护网电子期刊》征订启事
投稿联系：编辑部
电话：010-62313558-806
邮箱：fsfhzy666@163.com
中国腐蚀与防护网官方 QQ群：140808414
