微生物腐蚀（MIC）长期困扰着油气、海洋与市政等行业。在厌氧条件下，含Fe⁰材料的腐蚀通常被归因于微生物产生硫化物、有机酸或释放氢化酶，从而促进Fe⁰氧化并析氢，也就是以H₂为电子载体的间接路径。近年被识别出的另一条路径是电生物腐蚀，电活性微生物与金属表面建立电接触，电子由金属直接传向微生物。316L不锈钢具有富铬钝化膜，原本能够阻挡质子和硫化物与其下的Fe⁰反应产氢。但电活性微生物仍可跨过这层富铬氧化物膜获取电子并诱发点蚀。既然电生物腐蚀必须以细胞与金属的直接接触为前提，细胞与表面之间的黏附力便有可能成为决定腐蚀快慢的关键参数。本文介绍一篇发表于Corrosion Science的工作，作者构建了表达不同黏附蛋白的Shewanella oneidensis工程菌株，用单细胞力谱直接测量黏附力，再把这一纳米尺度力学量与24 h初始定殖、168 h生物膜、7 d蚀坑和电化学腐蚀指标逐一关联。

▍论文信息

▍研究背景

电生物腐蚀的核心是电活性微生物与金属之间的直接电子转移。对316L不锈钢而言，钝化膜可以抑制许多依赖H₂、质子或硫化物的常见腐蚀路径，但某些电活性微生物仍可能跨越完整钝化膜获取电子，因此表现出更强的腐蚀能力。直接电子转移要求细胞接触金属。单细胞黏附力决定细菌能否完成初始附着、抵抗液体剪切并形成稳定界面，理论上应当影响后续电生物腐蚀。然而，既往研究更多关注生物膜总量、代谢或电子传递蛋白，很少把单细胞力学测量与长期腐蚀指标直接连接。

作者选择了模式电活性菌Shewanella oneidensis MR-1，并利用表达不同黏附蛋白的工程菌株，在尽量不改变核心代谢通路的前提下系统调节细胞与金属之间的黏附强度。这为检验黏附力是否是电生物腐蚀的独立预测变量提供了可控实验体系与实际的实验数据。

▍研究思路

作者以野生型S. oneidensis MR-1（WT）为基准，另选择了三株工程菌：MP1过表达希瓦氏菌自身的胞外凝集蛋白AggA；MP2表达霍乱弧菌的分泌型基质蛋白RbmA；MP3表达金黄色葡萄球菌的膜结合脂蛋白SaeP。三种蛋白均以促进细胞聚集或黏附著称，各基因的成功表达经反转录定量PCR确认。

单细胞探针的制备是先在无尖端三角悬臂顶端固定一颗约7 μm的二氧化硅微球，再以聚赖氨酸使其带正电，从而与带负电的菌体可以形成稳定的静电结合，并在倒置显微镜与微操作系统引导下捕获单个游离细胞。力谱测量在磷酸盐缓冲液中进行，以1 nN加载、1 s停留和6 μm/s回撤速度获得力—距离曲线。每个细胞连续采集256条曲线，每个菌株至少测试3个独立细胞。

腐蚀评价在LB培养基、30 ℃下进行，316L试样尺寸10 mm×10 mm×3 mm、打磨至1000目。生物膜量用结晶紫染色定量，形貌用Live/Dead染色配合激光共聚焦成像。培养7天后除去生物膜与腐蚀产物，用共聚焦三维形貌测点蚀。并结合开路电位、线性极化电阻、EIS和动电位极化得到腐蚀电流密度，最终检验这些独立指标与单细胞黏附力的相关性。

▍主要结果

单细胞力谱确认了这套体系的可控性（图1）。三株工程菌与不锈钢之间的黏附力均高于野生型，且黏附力呈正态分布、菌株间差异显著（方差分析p<0.0001），由低到高依次为WT（0.29±0.05 nN）< MP3（0.49±0.07 nN）< MP2（0.52±0.06 nN）< MP1（0.70±0.05 nN）。MP1表达的是希瓦氏菌自身的黏附素，这可能是它的吸引力高于表达异源黏附蛋白的MP2、MP3的原因。这一梯度使黏附力可以作为相对独立的实验变量，后续定殖和腐蚀结果得以在同一尺度上比较。

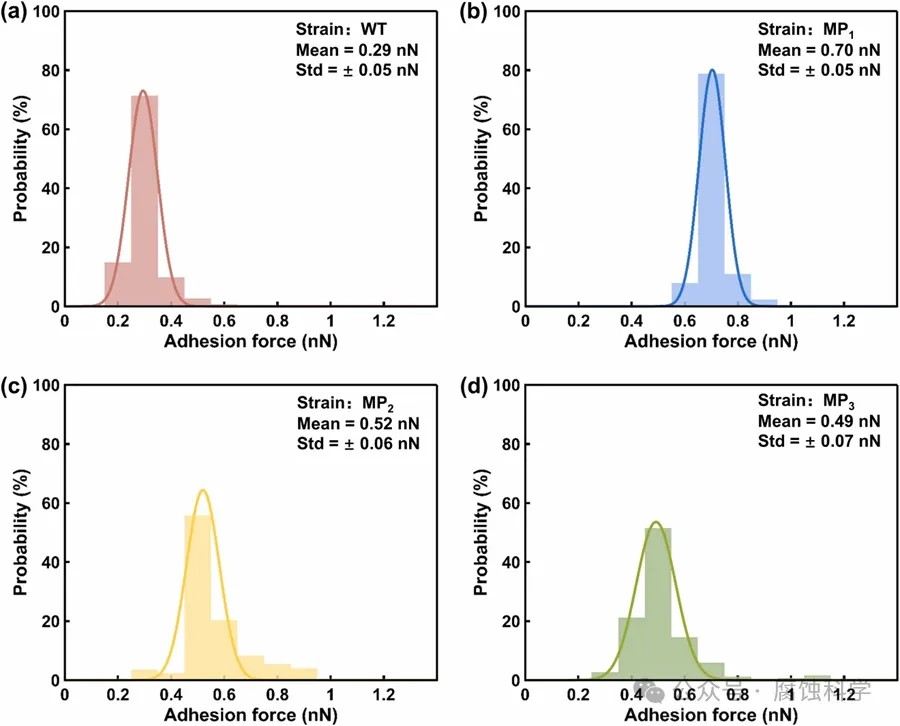

图1  WT与三种黏附蛋白工程菌株的单细胞黏附力分布。MP1的平均黏附力最高，WT最低。

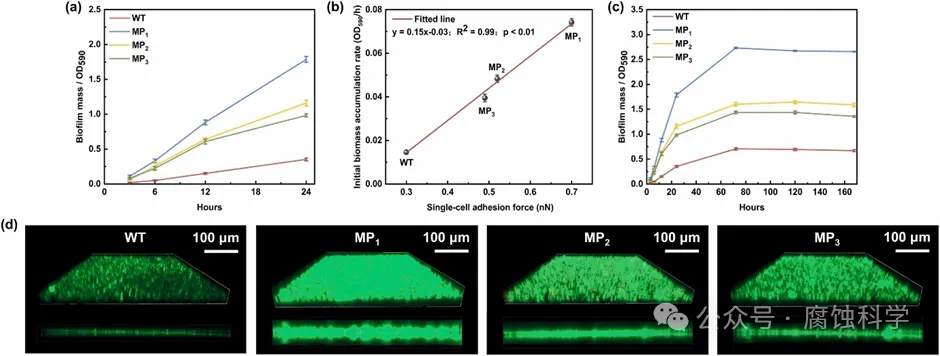

黏附力越大，定殖越快、生物膜越厚（图2）。24 小时内不锈钢表面生物量的初始积累速率与单细胞黏附力呈良好的线性关系，说明了初始附着的力学强度直接影响定殖速率。早期定殖快的菌株，在后期也积累了更多生物量。共聚焦成像显示，黏附力最高的MP1形成的成熟生物膜对表面的覆盖最完整，生物量约为野生型的4倍，厚度约为其2倍。对必须依赖细胞与金属直接接触的电生物腐蚀而言，这一步定殖至关重要。

图2  黏附力控制早期定殖速率，并进一步影响成熟生物膜量、覆盖程度与厚度。

7 d后，黏附力更强的菌株造成更深的局部腐蚀（图3）。代表性最深蚀坑中，WT为2.83 μm，而MP1达到6.52 μm；MP2和MP3分别为4.16 μm和4.01 μm。更重要的是，不只是个别代表性蚀坑，三次独立实验得到的平均坑深和最大坑深均随单细胞黏附力线性上升。平均坑深拟合的R²达到0.99，说明一个纳牛尺度的界面力学参数，能够解释不同菌株之间绝大部分点蚀深度差异。

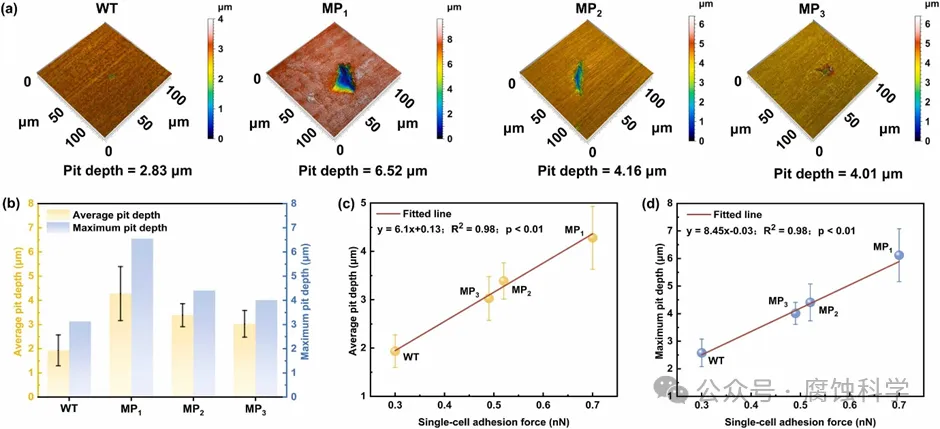

图3  四种菌株形成的蚀坑三维形貌，以及单细胞黏附力与平均/最大坑深的线性关系。

电化学结果同样支持了这一趋势（图4）。所有菌株都会使开路电位相对无菌对照负移。随着黏附力增强，极化电阻降低、界面总阻抗下降，表明金属与生物膜界面的电荷传递阻力减小。动电位极化得到的腐蚀电流密度也与单细胞黏附力呈强正相关。

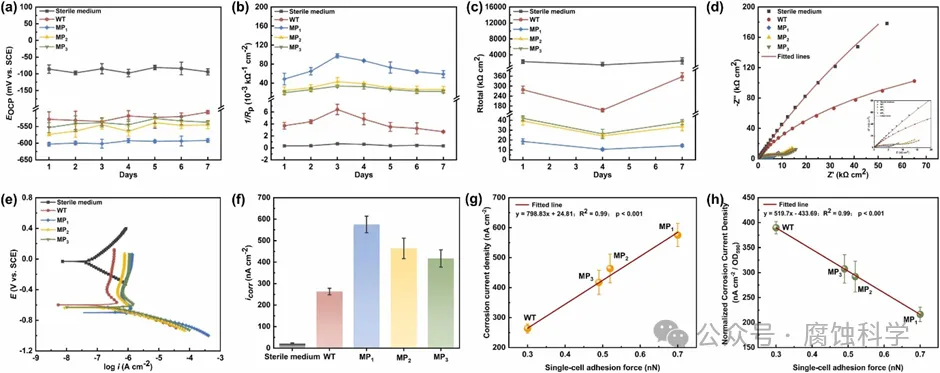

图4  开路电位、极化电阻、界面阻抗、极化曲线和腐蚀电流共同证明黏附力增强电生物腐蚀；按生物膜量归一化后趋势反转。

此外，当腐蚀电流按总生物膜量归一化后，它与黏附力转为负相关，WT反而具有最高的单位生物膜腐蚀活性。这说明厚生物膜中的远端细胞受到电子传输电阻限制，真正主导腐蚀的是与金属直接接触的底层细胞。尽管希瓦氏菌生物膜具有一定导电性，但电子流经生物膜时的电阻会限制远离金属表面那部分细胞的贡献。因此，更强的黏附力之所以加剧腐蚀，靠的是让更多细胞贴到金属表面上，而不是养出更厚的生物膜。

综合来看，作者给出了一条清晰的因果链（图5）。黏附蛋白增多提高了细胞对金属的吸引力，从而扩大表面定殖的范围与密度，使更多细胞获得直接从金属取电子的机会，最终表现为更严重的点蚀与更高的腐蚀电流。

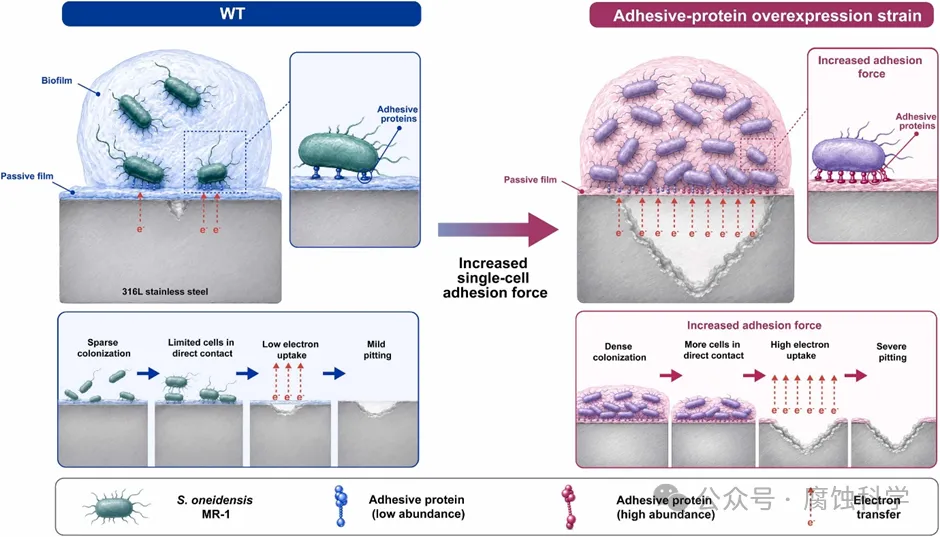

图5  黏附蛋白提高单细胞黏附力，增加金属表面直接接触细胞和电子摄取通道，从而加速点蚀。

▍文章亮点

一是把黏附力看作了可独立操控的变量。通过三种黏附蛋白工程菌株形成稳定黏附梯度，在尽量保持核心代谢背景一致的条件下检验黏附力的独立作用。

二是把纳米力学与腐蚀速率直接连接：单细胞力谱不再只是表征细菌黏附，而成为预测316L不锈钢电生物腐蚀强度的定量工具。

三是纠正了生物膜越厚腐蚀越重的结论。按生物量归一化后相关性反号这一结果，明确指出真正的腐蚀催化者是与金属直接接触的那层细胞。

四是给出了可操作的防护思路。既然界面吸引力主导腐蚀，那么对金属表面进行改性以降低其与电活性微生物之间的吸引力，或者用高黏附但不具腐蚀性的微生物抢先占据表面、以竞争排斥的方式阻断电活性菌的定殖，都可能成为有效的缓蚀策略。

▍小结

这项工作把细胞是否容易黏在金属上发展为电生物腐蚀的可测预测变量。黏附力增强会提高早期表面定殖速度，增加直接接触金属的电活性细胞，并在蚀坑深度、界面阻抗和腐蚀电流上留下可重复的宏观结果。

在防护层面，作者提出了两条值得继续验证的思路。一是通过表面改性降低电活性微生物与金属之间的吸引力；二是让高黏附、非腐蚀性微生物先占据金属表面，以竞争排斥电活性或产氢型腐蚀微生物。此外单细胞力谱由此不仅能解释腐蚀机制，也可能用于筛选更有效的界面防护策略。
