氢的来源与输运行为

管道钢中的氢可分为内生氢与外源氢两大类。内生氢主要来源于冶炼、焊接、酸洗和电镀等制造工艺；外源氢则由输送环境中H₂的解离吸附或腐蚀介质（H₂S、CO₂、H₂O）诱发的阴极析氢反应产生。

氢分子首先通过范德华力物理吸附于管道内表面，经解离后以氢原子形式渗入钢中，依浓度梯度驱动在间隙位置扩散；遇到位错、空位、晶界、析出相等缺陷时发生局部富集，形成“氢陷阱”，当临界浓度被超越时即可诱发氢致开裂（HIC）。图1展示了掺氢天然气管道中氢的来源、吸附、溶解与扩散示意图。

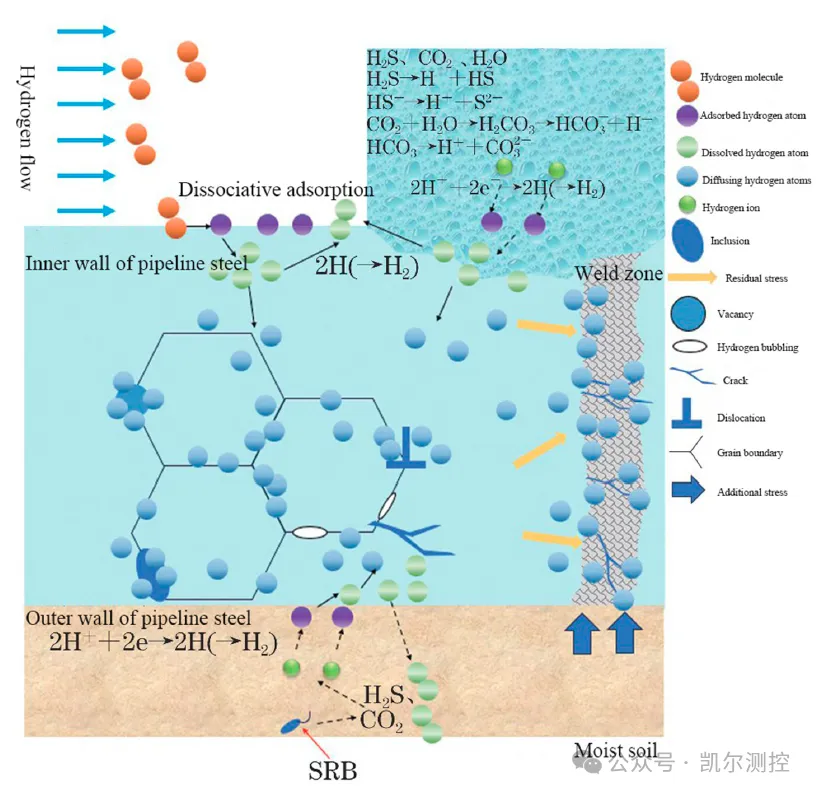

图1 掺氢输气管道钢中氢的来源、吸附、溶解与扩散示意图

氢脆机理

经过数十年深入研究，学界已建立了十余种氢脆机理。氢陷阱在晶格缺陷处优先捕获氢原子，是理解氢脆微观根源的关键（图2）。主流机理可归纳为以下四类。

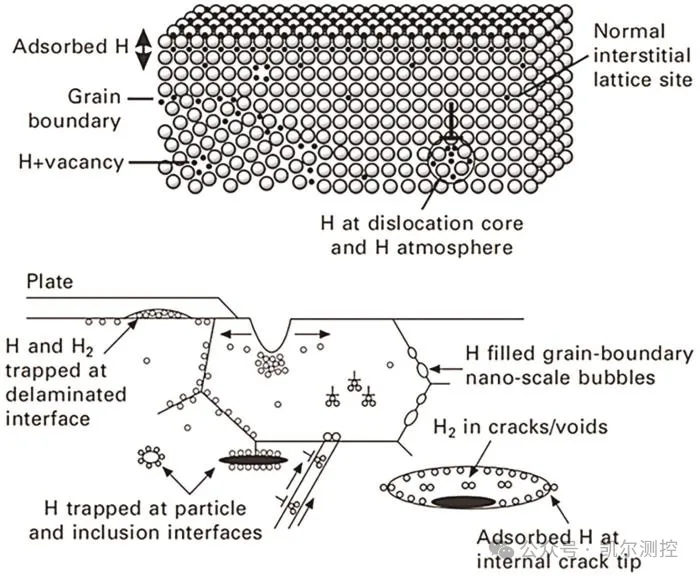

图2 钢中常见吸收氢示意图

氢致解键理论（HEDE）认为，氢原子在裂纹尖端和晶界处积聚，降低原子间结合力，使裂纹在低于拉伸强度的应力下即可萌生与扩展（图3）。该机理可解释氢脆断面的沿晶断裂特征，但仍缺乏充分的直接实验证据。

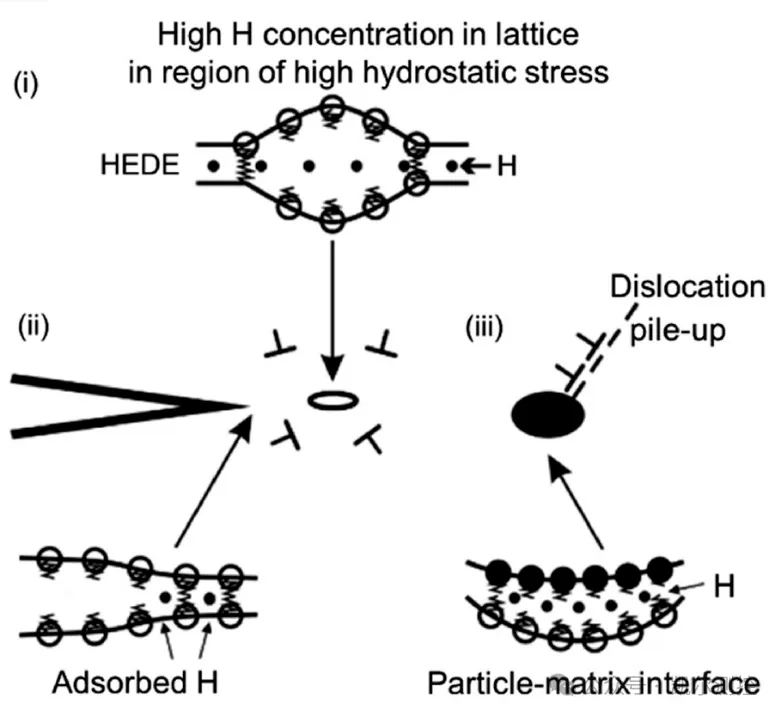

图3 氢致原子键合强度降低（HEDE）机理示意图

氢促局部塑性理论（HELP）认为，氢降低位错迁移阻力，加速裂纹尖端位错运动，在宏观脆性外表下隐含局部微区塑性（图4）。Ferreira等通过原位TEM实验直观证实了氢对位错运动的促进作用。

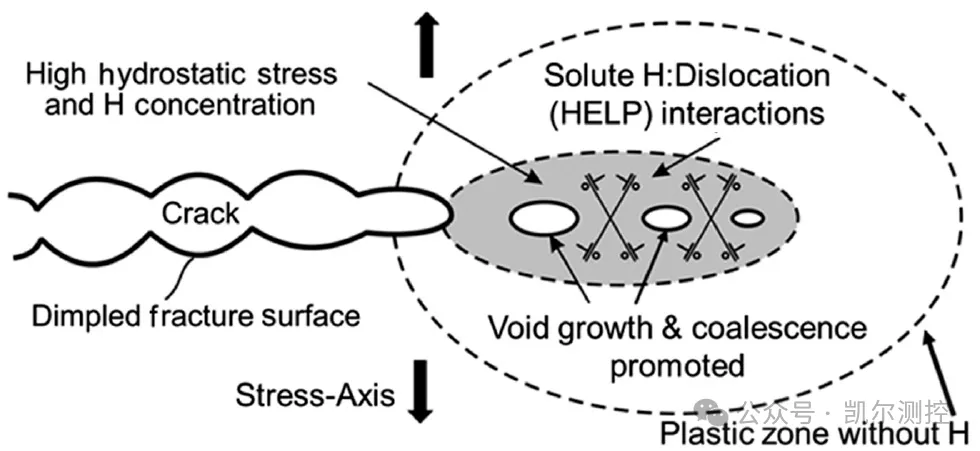

图4 氢促局部塑性变形（HELP）机理示意图

该理论认为，氢降低空位形成能，促进超额空位的产生与积聚，形成微孔洞，最终导致韧性降低。该机理对高强钢的准解理断裂具有较好的解释力。

氢吸附可降低金属表面能，减少裂纹扩展功；同时，上述机理在实际断裂过程中往往协同作用，不同材料体系和环境条件下主导机理存在差异。综合多机理视角是未来研究的重要方向。

影响管道钢氢脆敏感性的因素

管道钢的氢脆敏感性由材料内禀因素与服役环境因素共同决定，两者之间的交互作用是理解和预测氢脆行为的核心。

不同相组织对氢脆敏感性差异显著，马氏体最高，铁素体-贝氏体双相组织居中。晶粒细化可延缓氢迁移、提升抗氢诱发开裂（HIC）能力。

合金元素方面，Cu的析出相（如BCC-Cu、9R-Cu等）具有较强的氢捕获能力，可降低可扩散氢浓度（图5）；V、Nb的碳化物形成深度氢陷阱，亦能有效固氢、降低氢脆敏感性。Mn的化学非均匀分布通过阻断裂纹萌生与扩展路径来提升抗HIC性能（图6）。晶界特征分布（Σ 晶界比例）对氢致裂纹的传播方式有重要影响（图7）。

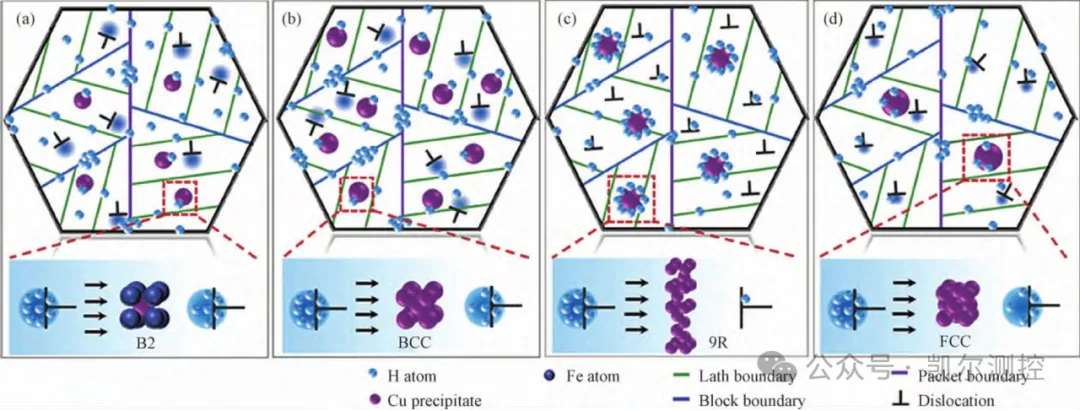

图5 四种富铜析出相（B2-Cu、BCC-Cu、9R-Cu、FCC-Cu）的氢捕获能力示意图

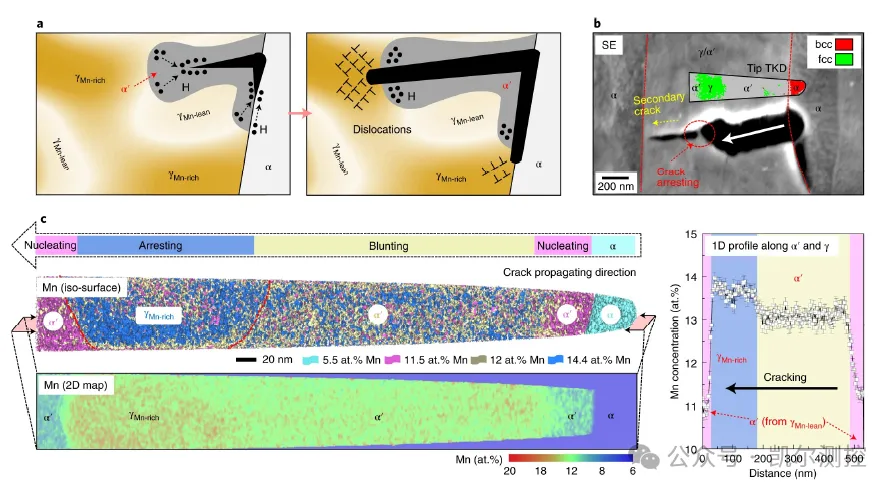

图6 Mn化学非均匀性阻碍裂纹萌生与扩展：(a) 裂纹阻止机制示意；(b) 非均质性操纵钢中一种典型的钝化和滞止氢致裂纹；(c) APT结果；

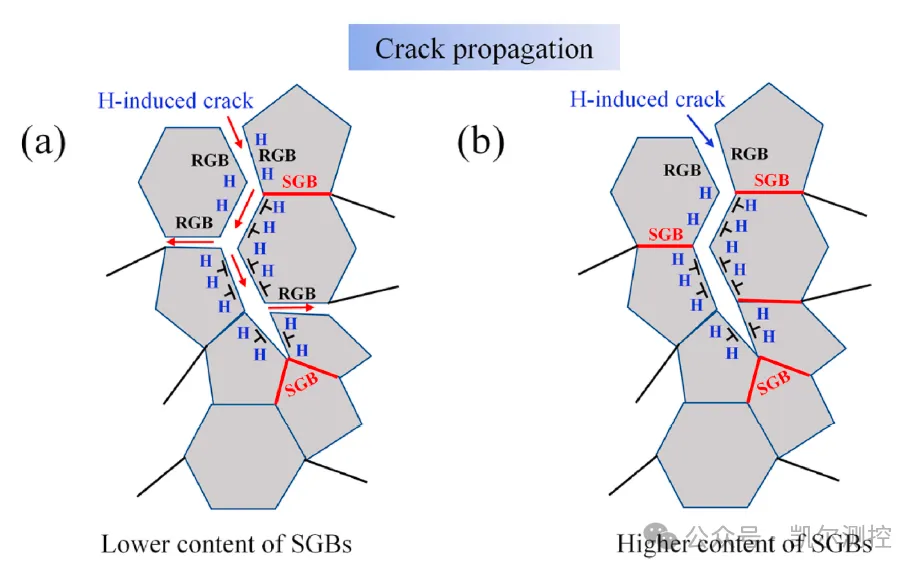

图7 不同Σ晶界比例下氢致裂纹扩展：(a) 低Σ晶界含量；(b) 高Σ晶界含量

MnS、Al₂O₃等非金属夹杂物是氢致裂纹的优先萌生位点，其形态、尺寸与分布直接影响HIC敏感性。控制夹杂物形态（球化处理）和提高钢的纯净度是降低HIC风险的重要手段。

服役环境对氢脆行为的影响同样不可忽视，主要包括温度、应力状态、氢分压和腐蚀环境四个维度。

温度效应：X80管道钢在原位充氢条件下，低温时因氢扩散速率降低而抑制聚集，高温时热激活使氢易于脱附，存在一个使氢脆敏感性最大的峰值温度（图8）。温度与氢脆敏感性呈非单调关系，且具有材料特异性。

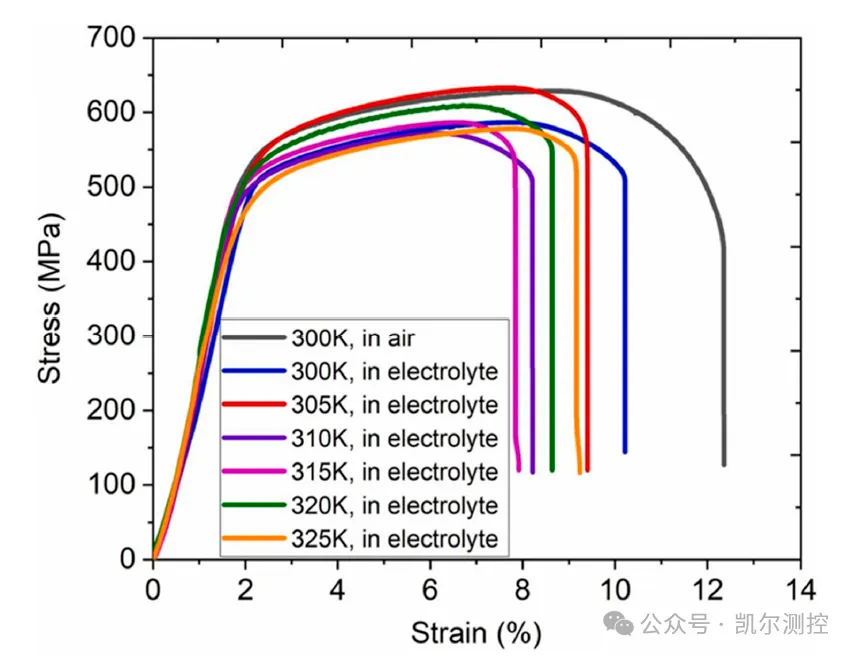

图8 不同温度下原位充氢X80管道钢的力学性能

应力状态：应变速率降低通常导致氢浓度增大、延性损失增加；焊接残余应力驱动氢向高应力区迁移，使裂纹更易在焊缝附近萌生；交变应力加速疲劳裂纹扩展，显著缩短剩余寿命。

氢分压：研究表明，X70钢的力学性能主要由氢分压而非总压决定（图9）。随氢分压升高，各牌号管道钢（X42–X100）的氢脆指数均呈上升趋势，且强度越高的钢对氢脆越敏感。

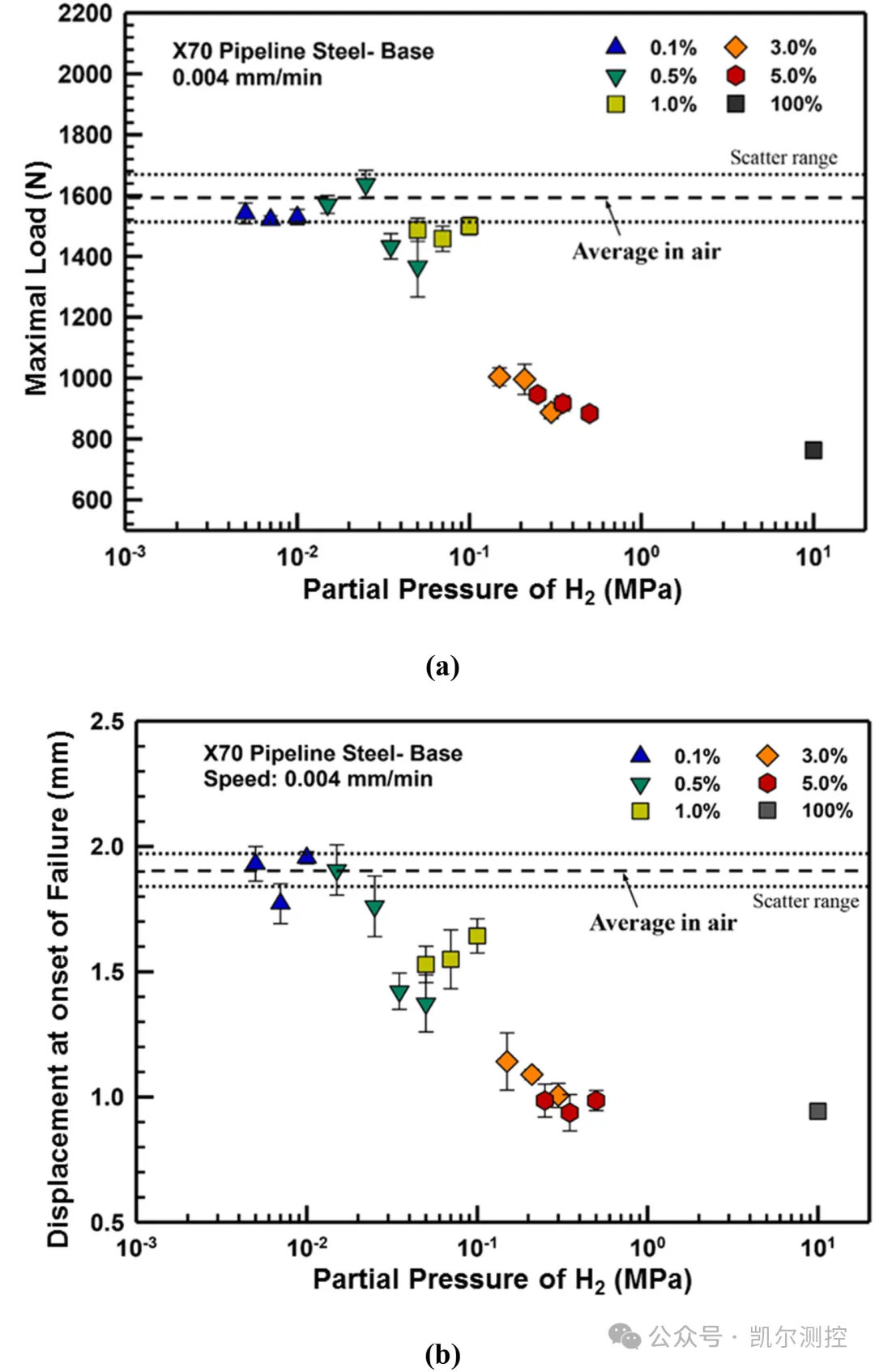

图9 氢分压对X70管道钢力学性能的影响：(a) 最大载荷；(b) 失效位移

腐蚀环境：管道外壁湿土腐蚀与内壁H₂S/CO₂耦合腐蚀共同促进氢的产生与渗入。H₂S腐蚀速率显著高于CO₂，两者共存时存在竞争-耦合效应，H₂S/CO₂分压比是重要参数。

氢脆对管道钢性能的影响及表征方法

慢应变速率拉伸（SSRT）实验是评价氢脆敏感性指数（IE）的主要方法。总体规律为：随氢分压升高，各牌号管道钢的屈服/抗拉强度变化不大，但断后延伸率与断面收缩率显著降低，IE随之增大。

强度越高（X52→X100），对氢环境越敏感；在低氢分压（<0.2 MPa）下，X70基金属性能变化有限，但焊缝及热影响区的塑韧性退化更为明显。除延伸率指标外，断裂韧性参数（Kᴵᴴ或Kᵀᴴ）和疲劳裂纹扩展门槛值（ΔKᵀᴴ）对损伤容限设计具有更直接的工程指导意义。

氢主要通过加速裂纹萌生与扩展来降低疲劳寿命。即使少量氢也可使疲劳裂纹扩展速率（FCGR）显著增大（1~2个数量级），且压力升高至一定程度后加速效果趋于饱和。X70、X80抗HIC性能较好，X90、X100较差。焊接残余应力区是疲劳裂纹优先扩展的高风险区域。

随着分析手段的进步，氢行为表征从宏观转向微纳米尺度。氢微接触印刷（HMT）可可视化氢扩散路径；原子探针层析（APT）在原子尺度揭示氢在TiC、NbC界面处的分布与捕获机制；扫描开尔文探针力显微镜（SKPFM）通过接触电位差变化描述析出相界面的氢捕获行为（图10）。

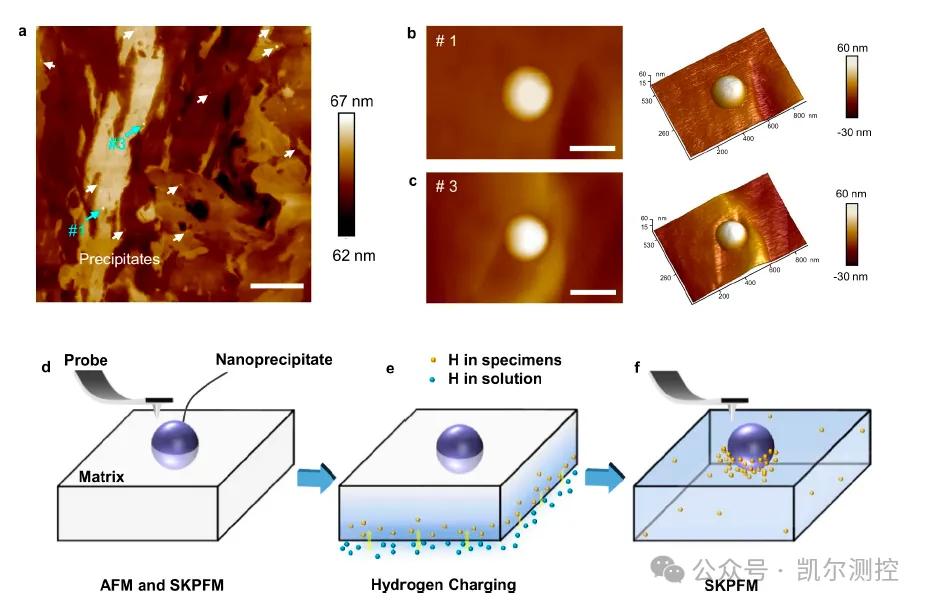

图10 马氏体基体中析出相的AFM形貌与SKPFM实验流程：(a) 形貌图；(b-c) 析出相层析图；(d-f) SKPFM过程示意图

在计算模拟方面，机器学习（ML）与物理模型的结合为抗氢脆材料的数据驱动设计提供了新途径。如图11所示，从密度泛函理论（DFT）、分子动力学（MD）、位错动力学到宏观本构的跨尺度计算框架，为构建从原子到宏观的氢脆预测体系展现出广阔前景。

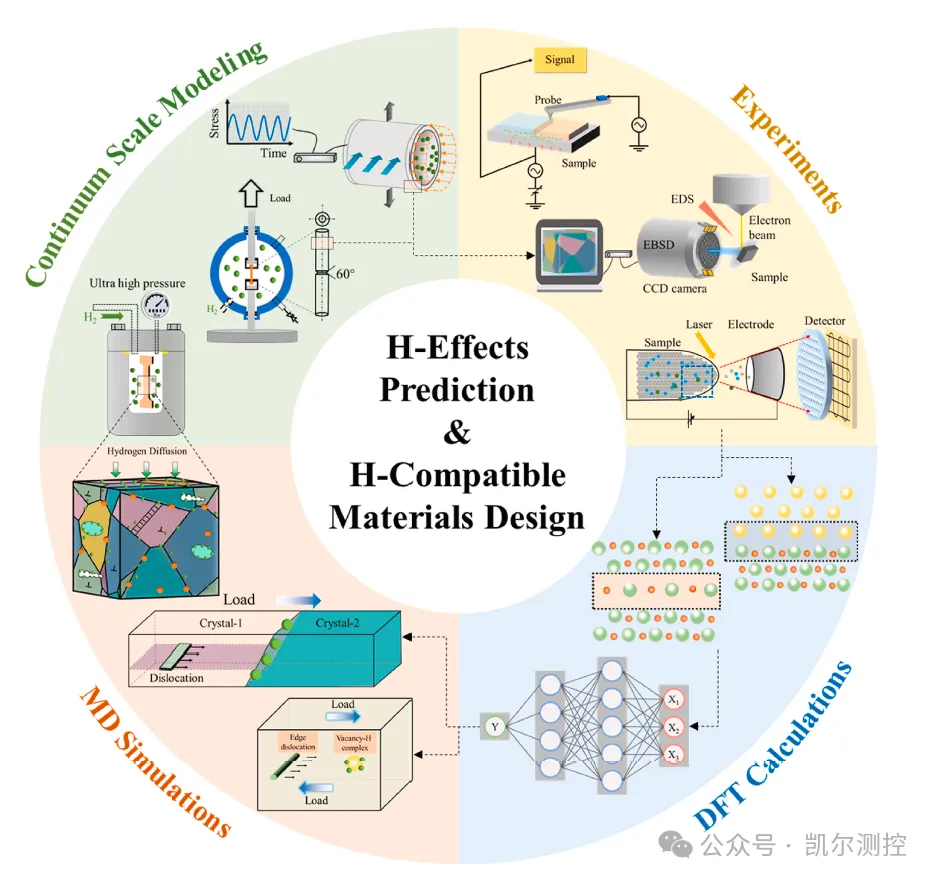

图11 跨尺度研究框架示意图

氢脆防控措施

当前防控氢脆的策略主要涵盖以下五个方面：

通过热处理参数优化与晶粒细化获得理想相组织，提高马氏体/残余奥氏体含量或引入回火马氏体双相结构，可在不显著牺牲强度的前提下改善抗HIC性能。针状铁素体因高韧性可有效阻碍裂纹扩展，是抗 HE 的有利组织。

在氢气流中添加微量O₂等气体抑制剂可抑制氢脆，但O₂分压是关键控制参数，过高则会加速裂纹扩展；CO₂与CH₄的混合效应亦需综合评估。

在金属表面沉积Al₂O₃、TiO₂、Cr₂O₃等氧化物层，或Ni、Cd等电镀层，以及石墨烯等新型涂层，可通过物理阻隔显著减少外部氢的渗入。当前研究主要依赖液相充氢评价，氢气环境下的涂层性能需进一步验证。

氢充入时长、方式与储存期均影响管道钢中的可扩散氢含量。控制氢分压（掺混比×输送总压）是实际工程中最直接有效的手段之一。各牌号钢安全输送氢气的临界分压与温度范围需通过系统性实验确定。

选用适配管材、优化焊接工艺（预热、后热处理、焊材选择）以降低残余应力，改善防腐涂层与阴极保护方案，均可从来源端减少氢的生成与渗入，从而提升管道整体抗氢脆能力。

总结与展望

（1）氢脆机理复杂，HEDE、HELP、HESIV等机制往往协同作用，需结合材料特性与环境条件综合判断；

（2）氢脆敏感性受材料因素（微观组织、合金成分、夹杂物）与环境因素（氢分压、温度、应力、腐蚀）共同决定，两者交互作用是未来研究的重点；

（3）从实验室结果到工程应用仍存在关键缺口，亟需标准化测试规程、断裂力学参数数据库及长期服役条件下的验证。

展望未来，机器学习与物理模型的融合将加速耐氢脆材料的发现与设计；晶界工程与析出相工程为构建内禀管理氢分布的微观结构提供了有力途径；掺氢管道与纯氢管道技术的协同发展将为氢能基础设施建设提供坚实支撑。标准化体系的建立和多因素耦合效应的系统研究，是保障未来氢管道长期安全运行的重要前提。
