氧浓差电池腐蚀的基本原理

溶解氧是土壤中管线钢腐蚀速率的决定性影响因素。土壤中的氧来自大气，如图1所示，当管线经过的土壤中含有湿黏土块与砂质土块时，由于黏土区孔隙小、含水量高、透氧性差（缺氧），而砂土区孔隙大、透氧性好（富氧），会形成氧浓差电池。

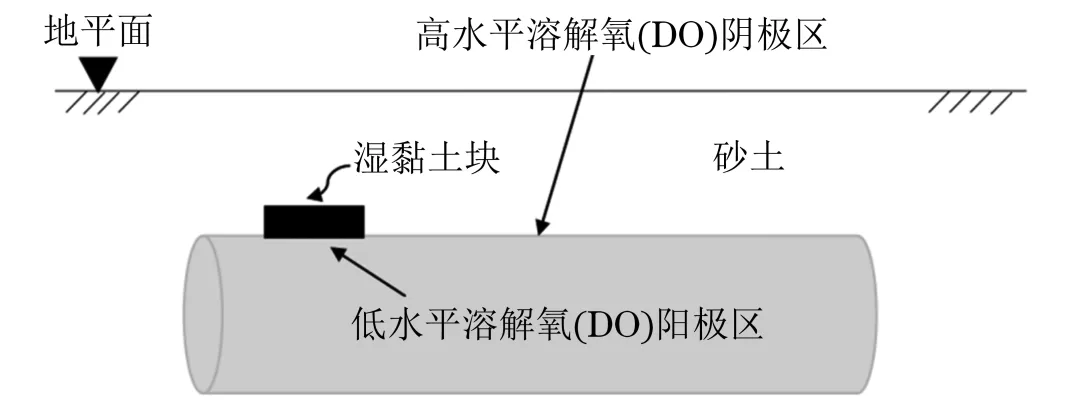

图1 两种土壤造成的氧浓差

一般而言，氧浓度差异越大，腐蚀的驱动力就越强，阳极区的腐蚀倾向也越严重。O₂和CO₂可使常用管线钢表面形成钝化膜，但O₂也会加速其阳极反应，增加腐蚀速率。

土壤是充满气、液、固三相的复杂体系，实际土壤中氧分压难以直接测量，通常用溶解氧浓度c_(O2)替代，并需根据亨利定律进行转换。

根据混合电位理论，腐蚀电流密度J_corr主要由氧扩散极限电流控制，可表达为：J_corr≈nFDΔc_(O2)/δ。其中n为电子转移数（氧还原反应中n=4），D为氧在土壤中的扩散系数，Δc_(O2)为阴阳极区溶解氧浓度差，δ为扩散层厚度（δ与土壤孔隙度相关，疏松砂土δ≈0.01 cm，致密黏土δ≈0.1 cm）。

实际土壤中D受含水率、有机质含量影响，降雨或地下水位变化会改变δ和Δc_(O2)，硫酸盐还原菌（SRB）可能进一步降低局部c_(O2)，需引入生物膜修正因子。

因此，氧气在土壤中的分布均匀性是决定氧浓差腐蚀是否发生及严重程度的关键。

氧浓差腐蚀影响因素

氧气通过整体流动和扩散两种方式在土壤的气体和液体相态中进行传输，其中氧扩散是土壤中传输氧的主要途径。氧的扩散速率取决于土层厚度、结构和湿度。而土壤性质改变，会显著影响氧气的扩散能力和分布特征。

氧在颗粒状的疏松土壤中输送较快，在紧密高度潮湿土壤中的输送效率非常低，尤其在排水和通气不良，甚至水饱和的土壤中，氧的扩散速率很低。

大孔隙度有利于氧气的渗透和水分的保存，腐蚀初期，良好的透气性会加速土壤中金属的腐蚀，随着腐蚀的发展，金属在透气良好土壤中更易形成保护性锈层，腐蚀速率减缓。

砂土的腐蚀性强于黏土。此外，不同区域海岸土壤孔隙度存在差异，这也属于非常典型的氧浓差腐蚀环境。

相关研究表明，不同埋设深度条件下，土壤透气性也不相同。这是由于土壤颗粒在重力或压实作用下产生纵向密实效果，由于土壤孔隙度不一致，土壤中各区域的氧含量也有差别。由于土壤孔隙度在埋设方向基本呈现递减状态，因此出现氧浓差，缺氧区域作为阳极将加速管线金属的溶解。特别是在土壤与空气交界处如管道出入土段的腐蚀加速。

土壤含水率主要通过调控氧的传输效率、土壤介质导电性以及金属/土壤界面的电化学环境，从而显著影响氧浓差腐蚀行为。

氧在土壤中的传输主要依靠两种方式：一是由压力梯度驱动的对流，二是由浓度梯度驱动的扩散。其中，扩散是土壤中氧气输送的主导途径。

氧的扩散速率与土壤的厚度、结构及含水率密切相关。当土壤处于压实、高含水率状态（特别是排水不良或水饱和时），其孔隙中的气相通道被水填充，氧只能通过溶解在水中的缓慢方式进行扩散。

在此条件下，氧的有效扩散系数相较于疏松、干燥的土壤可降低3~4个数量级，这极大地加剧了氧浓差电池的形成与腐蚀进程。

土壤水分直接参与腐蚀电化学反应。在土壤含水率较低条件下，电导率控制腐蚀速率；高含水率条件下，氧扩散成为主要控制因素。

土层厚度可改变氧扩散路径和土壤水分的空间分布，间接调控含水率对腐蚀的影响。在薄土层中，氧扩散路径短、阻力小，易于形成均匀的氧分布。

随着土层厚度增加，土壤保水能力增强，阻碍了氧的补充，使得金属界面局部区域的氧被消耗后难以恢复，从而增大了氧浓差并加速腐蚀。

当厚度超过某一临界值，氧扩散路径过长，阻力极大，尽管整体氧浓度梯度很大，但到达金属表面的氧通量已降至极低水平，反而导致腐蚀速率下降，体系进入由氧扩散控制的稳定状态。

LIU等研究证实，5 mm厚土壤中X52钢的腐蚀速率最大。孙成等发现，随着土壤含水率降低，含氧量相应增多，Q235钢的腐蚀速率增大。

土壤酸碱性会影响阴极氧还原反应的电化学活性，间接调控氧浓差腐蚀的动力学过程。由于地理位置及气候条件形成的酸、碱两种土壤的腐蚀特点如下：

在我国绝大多数酸性土壤中，pH通常高于4。在此条件下，析氢反应的作用已非常微弱，阴极过程主要由氧还原反应主导。同时，由于氧在土壤中的传输速度很慢，整个腐蚀过程通常由氧的扩散步骤控制。

土壤中的阴离子会通过竞争吸附等方式抑制电极表面的氧还原反应；同时，作为电荷载体，阴离子浓度的增加会提高土壤的离子导电性。这两种效应的综合作用共同改变了氧浓差电池的电流强度。

Cl^-是对管线钢腐蚀行为影响较为显著的阴离子，可穿透金属表面的保护膜，导致管道表面腐蚀产物覆盖率降低，引发点蚀，Cl^-和氧的协同作用会加速管线钢的腐蚀。砂浆中铁在Cl^-作用下的腐蚀速率随着氧气压力的增加而加快，当氧气压力达到一定值时，腐蚀速率达到最大值。

HCO₃^-对碳钢腐蚀行为的影响较为特殊，浓度较低时可促进碳钢的活性溶解，浓度高时则因能提高pH并促进保护性碳酸盐钝化膜（如FeCO₃）的形成而促进钝化。金属的活化/钝化行为不仅取决于去极化剂（如O₂）的浓度，更取决于环境pH与具体化学成分。

在研究低碳钢在含不同量溶解氧的NaHCO₃溶液中的腐蚀行为时发现，在低浓度NaHCO₃溶液中，无论溶解氧浓度高低，碳钢都倾向于发生活性溶解，高溶解氧含量仅会加速此过程；而在高浓度NaHCO₃溶液中，当溶解氧浓度较高时，碳钢的电位才能被驱动至钝化区，从而在初期表现出钝化特征。且随溶解氧浓度的增加，钢的腐蚀速率增大，HCO₃^-通过影响钢材表面腐蚀产物形态及致密性影响低碳钢的腐蚀速率。

温度通过调控氧在土壤介质中的扩散速率和溶解度，直接影响氧浓差电池的驱动力。温度升高，土壤中溶解氧浓度降低，同时溶解氧向电极表面的扩散速率增加。

Arrhenius方程可用于表示电极反应中反应速率常数k、扩散系数D与温度T的关系：k=Aexp(-E_a/RT)，D=D₀exp(-Q/RT)。其中E_a为反应活化能，D₀为扩散常数，Q为扩散活化能。

通常情况下，扩散活化能比反应活化能小很多，因此温度确定条件下，腐蚀反应速率常数远远小于扩散系数。温度对材料腐蚀行为的影响分为两方面：

① 温度升高导致溶液中溶解氧浓度减少，电化学腐蚀受到抑制。

② 温度升高会增加材料表面的活性，促进材料的腐蚀。

对于阴极反应由氧还原主导的腐蚀过程，腐蚀速率通常在80~90 ℃达到最大。

据统计，微生物对金属材料的腐蚀约占金属材料腐蚀总量的20%，土壤中与腐蚀过程相关的微生物主要参与铁、硫物质的循环。

土壤中的微生物并非直接腐蚀金属，而是通过生命活动间接诱发腐蚀，其主要通过代谢作用建立氧浓差电池、金属离子浓差电池以及活化钝化电池等局部腐蚀环境，其中氧浓差电池是导致局部腐蚀的最主要因素之一。

土壤中参与腐蚀的主要微生物包括铁氧化菌（IOB）和硫酸盐还原菌（SRB）。90%以上微生物以生物膜的形式存在，附着微生物群落的组成很可能是由生物膜的调节和材料表面的相互作用决定。

微生物膜在金属表面的不均匀分布、其自身结构的不均一性以及腐蚀产物的局部堆积，共同导致氧气输送或消耗不均，从而形成氧浓差电池，并引起点蚀和缝隙腐蚀。

此外，不同位置好氧细菌（如IOB）的呼吸作用对氧气的消耗差异，也会在金属表面不同区域形成氧浓度梯度和酸性腐蚀环境，进而促进碳钢的点蚀。

由氧浓差引起的局部腐蚀机理如图2所示。硫酸盐还原菌（SRB）浓差电池腐蚀机理示意如图3所示，可以看出当腐蚀产物FeS覆盖金属表面时会阻碍氧气扩散形成低氧区，建立氧浓差电池。

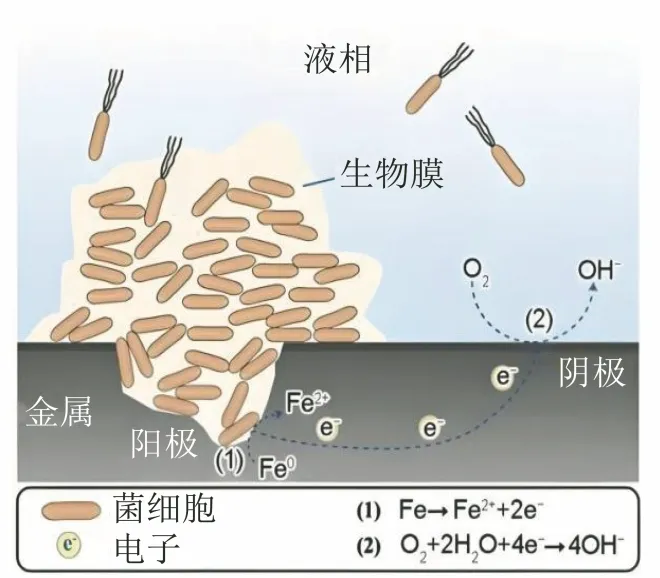

图2 由氧浓差引起的局部腐蚀机理示意

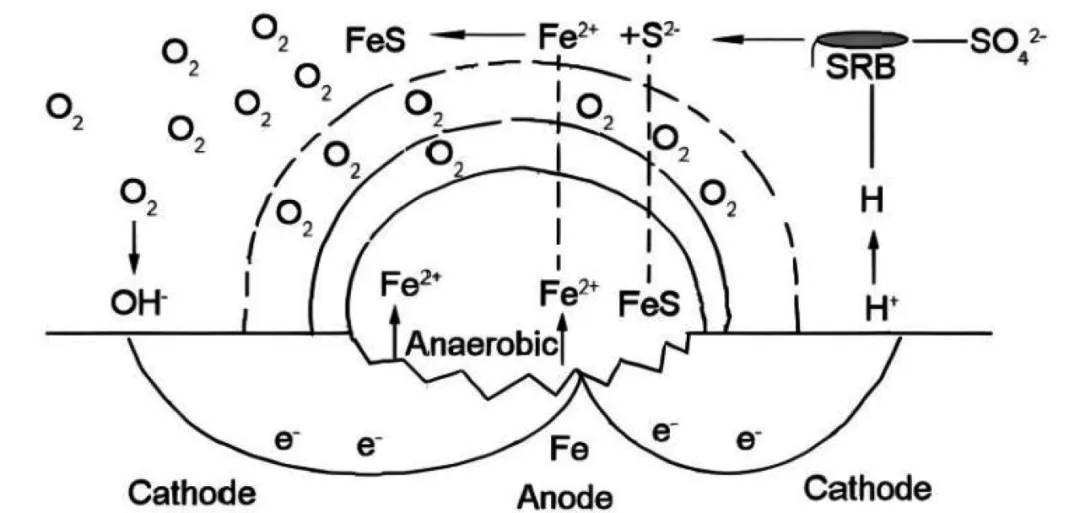

图3 硫酸盐还原菌的浓差腐蚀示意

在微生物腐蚀中，SRB与IOB的协同作用尤为显著：IOB通过消耗环境中的氧，为厌氧的SRB创造适宜的生长条件，进而促进SRB对基体的腐蚀过程。

相关研究指出，生物膜在不同形成阶段对材料的腐蚀作用存在差异。处于不稳定状态的生物膜发生脱落时，会形成异质性生物膜，从而引发材料的局部腐蚀，并加速整体腐蚀进程。在异质性生物膜内部，结构致密的区域会阻碍O₂的扩散，同时生物膜中的好氧菌也会不断消耗膜内的氧气。

在上述两种因素的协同作用下，材料表面会形成氧气浓度较低的区域；而生物膜密度较低或完全未被生物膜覆盖的部位，氧气浓度则相对较高，从而在材料表面形成氧浓差电池，导致局部腐蚀的发生。

当埋地管道存在缺陷（或裂缝）时，局部腐蚀往往会因氧浓差电池的作用而加剧。缺陷处不仅改变了周围土壤的透气性及氧的扩散路径，导致其内部氧浓度低于周边区域而形成宏观氧浓差电池，加速该部位金属的阳极溶解；而且，若缺陷位于不同夯实程度的土壤层交界处，由于土壤孔隙度差异引起的溶解氧含量不同，会进一步加重局部腐蚀。

在役管道外防腐蚀层发生破损后，腐蚀坑的微环境随之改变。腐蚀坑内堆积的锈层通常由铁的（氢）氧化物组成，在富含硫酸盐的厌氧土壤中，还可能因SRB等微生物的活动生成铁的硫化物。

破损点与其邻近的完好涂层区域之间往往存在显著的氧浓度梯度，进而形成宏电池腐蚀效应，使O₂和CO₂等通过微小缺陷向缝隙内的传输过程成为控制缝隙腐蚀速率的关键因素。

机器学习及腐蚀预测模型

1

温度、土壤结构等主要调控氧的扩散路径与浓差梯度，而含水率则通过气液平衡影响氧的有效供给；Cl^-、HCO₃^-等阴离子通过改变土壤溶液离子导电性及表面膜特性，进而影响氧浓差电池的电流效率。

2

土壤微生物的代谢活动可间接建立氧浓差电池，从而加剧腐蚀；管道本体缺陷或防腐蚀层破损易诱发局部氧浓差电池，成为腐蚀加速的关键诱因。

3

数值模拟能够更精准地追踪腐蚀过程中的电化学行为，机器学习方法可用于腐蚀影响因素的权重分析及速率预测，但需强化氧相关参数的输入，以提升对氧浓差动态演变的捕捉能力。
