高强钢延迟断裂评价中的4种充氢方法介绍
2026-05-08 16:25:32
作者：考拉腐蚀 来源：考拉腐蚀
分享至：

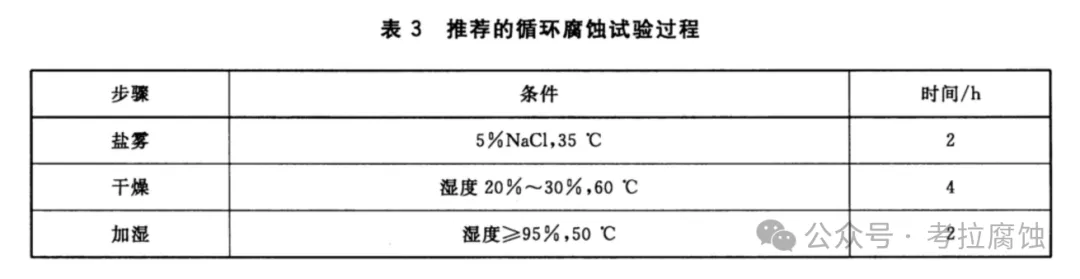

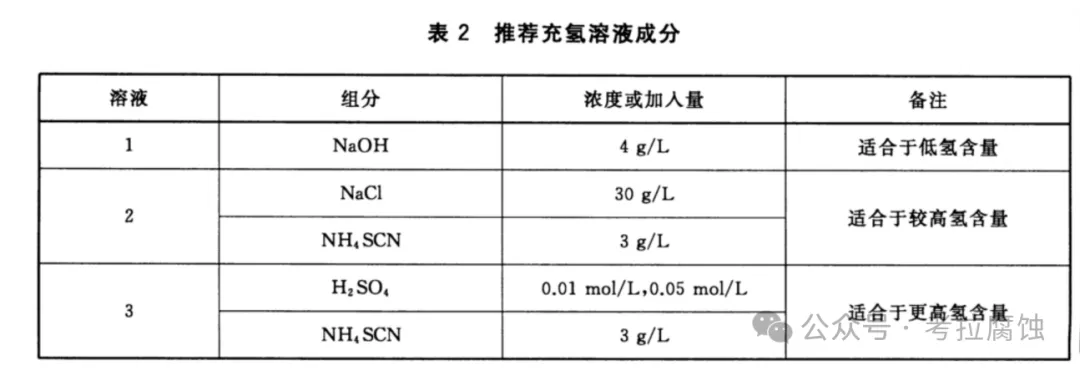

参考GB/T 39039-2020 高强度钢氢致延迟断裂评价方法（Evaluation method for hydrogen-induced delayed fracture of high strength steels）【该标准MOD修改采用自ISO 16573:2015 Steel - Measurement method for the evaluation of hydrogen embrittlement resistance of high strength steels, MOD】ISO 16573-1:2020 Steel - Measurement method for the evaluation of hydrogen embrittlement resistance of high strength steels Part1： Constant load test 和 ISO 16573-2:2022 Steel - Measurement method for the evaluation of hydrogen embrittlement resistance of high strength steels Part2：Slow strain rate test充氢方式可以采用：预充氢，或者连续充氢，包括以下4种方法：（1）电化学充氢（阴极充氢Cathodic charging method）其中，电化学充氢的电流密度、充氢时间等参数需要根据氢含量确定，推荐的电力密度为0~20A/m^2。对于高轻度螺栓钢而言，推荐采用溶液1或溶液2，充氢48小时！对于酸性溶液中浸泡充氢，通常使用HCl溶液或加入CH3COOH/CH3COONa缓冲剂的HCl溶液。浸入时间需要根据试样尺寸和氢扩散系数确定。对于大气腐蚀环境中的充氢，通过盐雾试验（SST）或者循环腐蚀试验（CCT）进行。循环腐蚀试验包括盐雾、干燥和加湿等阶段。下表3列出了推荐的CCT试验过程和试验条件。对于高压氢气充氢，试样应在室温以上直接暴露于高压氢气中，最高压力可高达140MPa。浸入时间需要根据试样尺寸和氢扩散系数确定。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
