氢能管输是未来大规模、长距离氢能输送的核心方式。高钢级管线钢（如X80）因其显著的经济性优势，已成为新建纯氢管道的首选材料。然而，高强度的另一面是氢脆敏感性的加剧——这一问题直接关系到管道系统的结构完整性与长期服役安全。

近期，Corrosion Science发表的一项研究系统揭示了X80管线钢在高压气态氢环境下的断裂韧性退化行为，并首次提出了临界氢压的定量判据与两阶段退化机制的物理图像，对工程设计与材料评估具有重要参考价值。

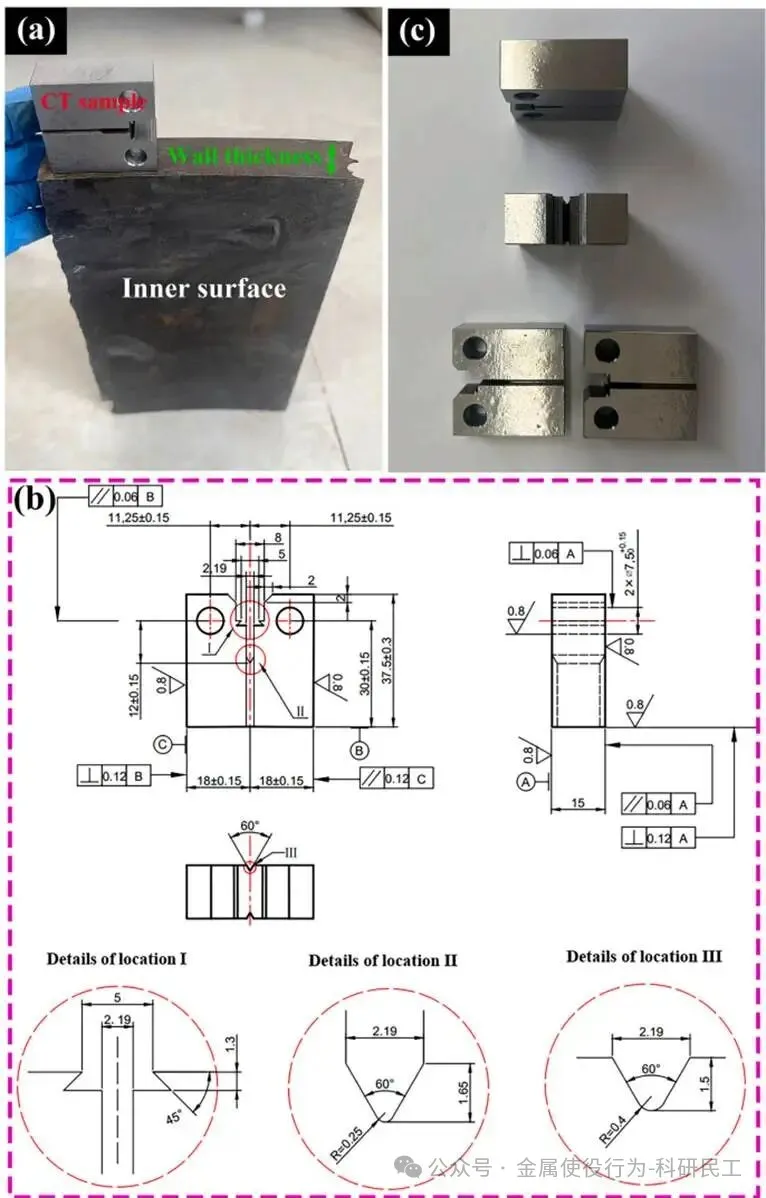

图1. （a）紧凑拉伸（CT）试样的取样方位；（b）CT试样的几何尺寸（mm）；（c）试样在不同视角下的代表性视图。

断裂韧性：氢脆评估的关键指标

在含氢服役条件下，材料的断裂韧性（如  或 ）是表征裂纹起裂与扩展抗力的核心参量。ASME B31.12标准明确规定，氢输送管线钢的断裂韧性须高于55 MPa·m，以确保结构完整性。因此，准确获取X80钢在高压氢环境下的断裂韧性数据，是纯氢管道安全设计的前提。

该研究采用单试样柔度法，在2.4 MPa、6.3 MPa和12 MPa的原位高压气态氢环境中测试了X80管线钢的弹塑性断裂韧性，避免了电化学充氢与实际服役环境间的偏差。

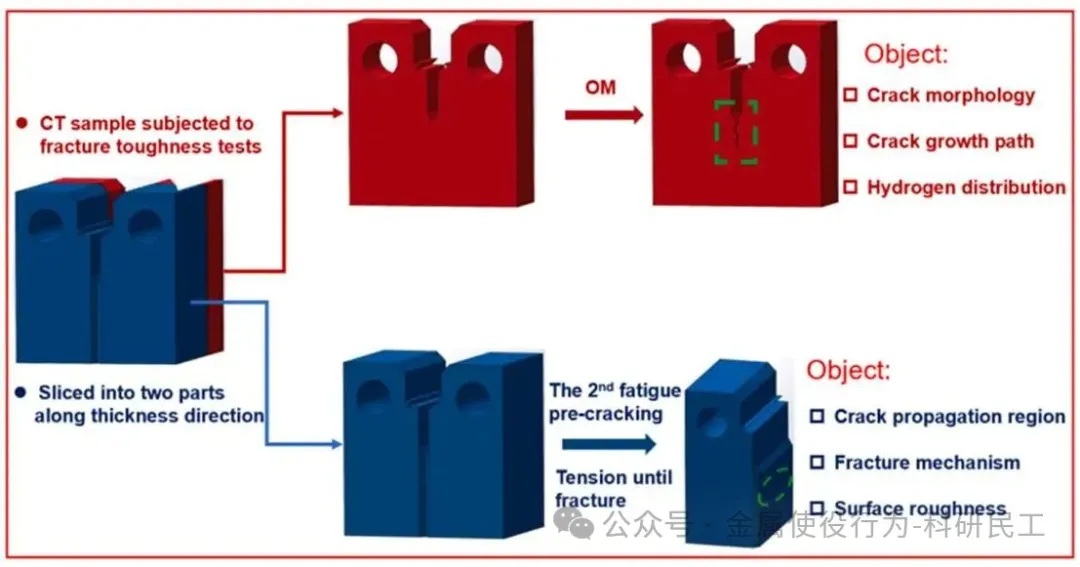

图2. 裂纹尖端形貌与断裂机理观察实验流程示意图。

关键发现：氢压相关的两阶段退化行为

研究数据显示，X80钢在空气中的断裂韧性高达319.55 MPa·m，而引入氢压后出现显著下降：2.4 MPa 时降至132.32 MPa·m，6.3 MPa时进一步降至117.94 MPa·m，12 MPa时仅余111.91 MPa·m。

更为重要的是，断裂韧性随氢压的变化并非线性衰减，而是呈现出明显的两阶段特征：

• 低氢压区（强依赖区）：断裂韧性对氢压高度敏感，随压力升高急剧下降。
• 高氢压区（弱依赖区）：断裂韧性对氢压的敏感性显著降低，进入类平台阶段。

图3. X80试样在不同环境下的裂纹尖端形貌：（a）空气；（b）2.4 MPa氢气；（c）6.3 MPa氢气；（d）12 MPa氢气。

通过对多牌号管线钢（X42、X52、X60、X65、X70、X80）文献数据的系统分析，研究者拟合得到断裂韧性与氢压之间的定量关系式：

并由此确定了临界氢压  MPa。一旦氢压超过此值，裂尖氢浓度趋于准饱和，断裂韧性便稳定于低值平台区。这一临界值的工程价值在于：可通过测定临界氢压下的断裂韧性，合理预测更高氢压条件下的材料表现，从而规避高压氢试验的高成本与高难度。

裂尖塑性区：氢致韧性退化的物理根源

断裂力学指出，材料抵抗裂纹扩展的能力主要来源于裂尖区域的塑性变形与能量耗散。该研究通过显微硬度测试与TOF-SIMS氢分布分析，揭示了氢压对裂尖塑性区尺寸的调控机制：

• 在低氢压区，氢在裂尖高度富集，强烈抑制局部塑性变形，导致塑性区尺寸迅速收缩（0°方向尤为显著），塑性耗能能力锐减，断裂韧性随之骤降。
• 在高氢压区，裂尖氢浓度趋于准饱和，塑性区尺寸稳定于一个较小的下限值，KAM分析亦表明局部塑性应变已难以进一步降低，断裂韧性因此进入平台区。

这一氢富集—塑性抑制—塑性区收缩—韧性退化的耦合链条，为两阶段行为提供了清晰的物理诠释。

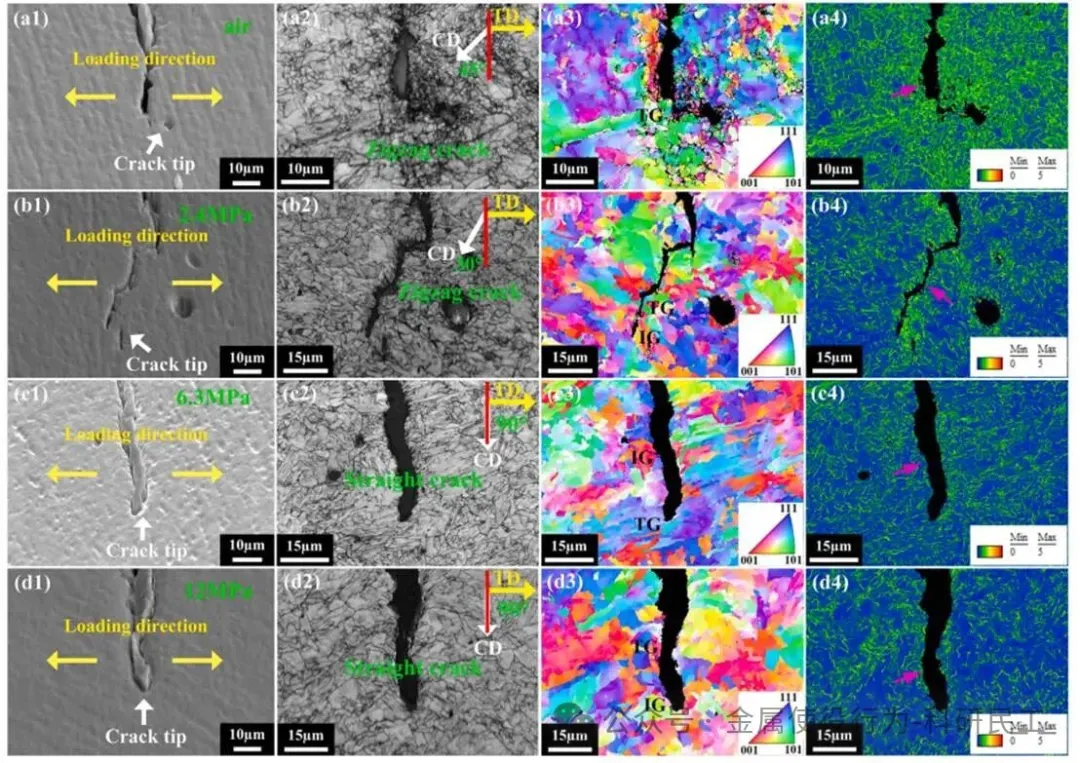

图4. 空气中（a1-a4）及2.4 MPa（b1-b4）、6.3 MPa（c1-c4）和12 MPa（d1-d4）氢压下测试试样裂纹尖端的EBSD分析。（a1-d1）SEM图像；（a2-d2）图像质量（IQ）图；（a3-d3）反极图（IPF）图；（a4-d4）核平均取向差（KAM）图。

裂纹扩展路径的转变：从剪切控制到正应力控制

断裂形貌与裂纹扩展方向的演变同样印证了氢致失效机制的转变。在空气中，X80钢的裂纹扩展路径与加载方向约呈45°夹角，符合最大剪应力准则控制的韧性断裂特征。随氢压升高，该角度逐渐减小：2.4 MPa时约为30°，至6.3 MPa和12 MPa时裂纹近乎垂直于加载方向扩展。与此同时，断口由韧窝形貌转向准解理与沿晶混合形貌，且沿晶断裂优先发生于大角度晶界。

这一转变表明，氢削弱了晶界与界面的结合强度，使裂纹扩展的主导机制由剪应力控制的塑性撕裂转向最大主应力控制的脆性开裂。大角度晶界因其更高的界面能与位错密度，成为氢富集与裂纹优先萌生的位置。

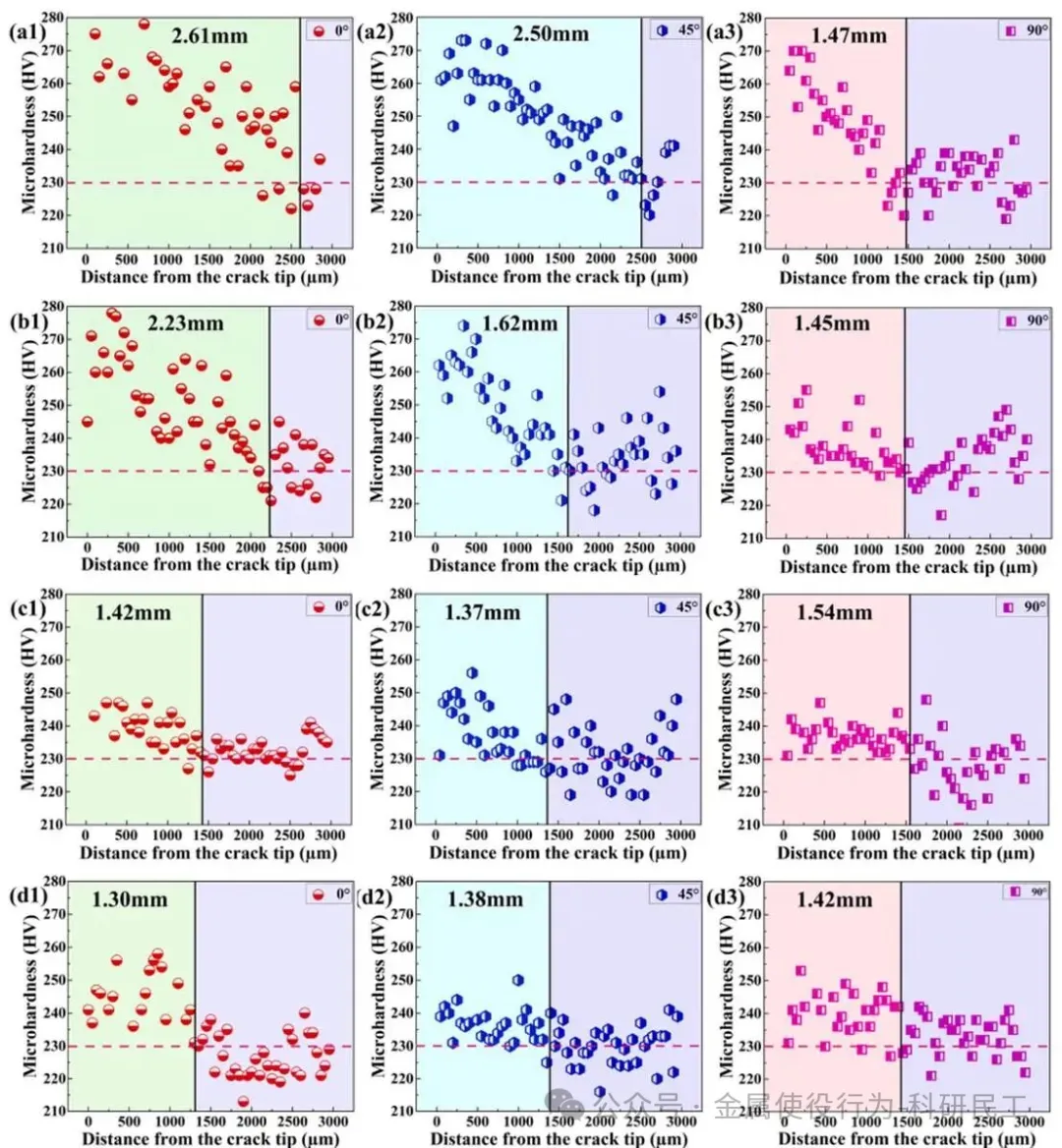

图5. 空气中（a1-a3）及2.4 MPa（b1-b3）、6.3 MPa（c1-c3）和12 MPa（d1-d3）氢压下测试试样裂纹尖端沿0°、45°及90°方向的显微硬度分布。

工程启示

上述研究成果对高压氢气管道的材料评估与完整性管理具有多方面启示：

1. 临界氢压的引入为分级评估提供了依据。对于设计压力低于7.5 MPa的管道，断裂韧性对压力波动较为敏感，需严格把控材料初始韧性裕度；高于此压力时，材料韧性已趋于下限平台，关注重点应从韧性进一步衰减转向裂纹容限与缺陷管理。
2. 裂尖塑性区尺寸的氢致收缩效应提示，在含氢环境下，基于传统断裂力学的塑性区修正与约束效应评估需重新审视，尤其在焊缝与热影响区等组织非均匀区域。
3. 裂纹扩展路径的转向意味着，在氢环境下，管道轴向裂纹的扩展方向可能偏离常规预期，影响止裂设计与裂纹监测策略。
4. 对于X80及以上钢级的管线钢，原位高压气态氢环境测试仍是获取可靠断裂韧性数据的必要手段，电化学充氢方法难以准确复现实际服役条件下的氢分布与损伤行为。

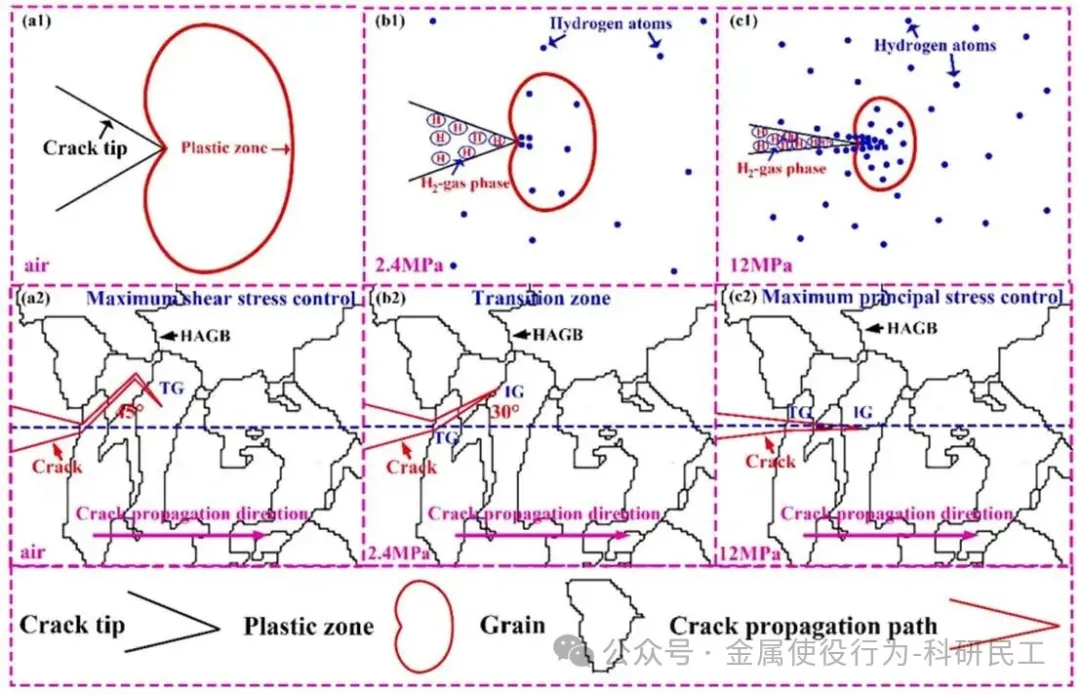

图6. 氢压对裂纹尖端氢富集与塑性区尺寸影响（a1-c1）及相应裂纹扩展路径（a2-c2）的示意图。HAGB：大角度晶界；TG：穿晶；IG：沿晶。
