上交高温蒸汽腐蚀新突破：晶界“减负”，让核燃料包壳在1200℃蒸汽中“活”得更久

2026-04-16 13:28:32 作者：本网发布来源：材料强化与防护分享至：

2011年福岛核事故暴露了传统锆合金包壳在失水事故（LOCA）下的严重不足——在高温蒸汽下，锆合金会剧烈氧化产氢，存在爆炸风险。为提高安全性，事故容错燃料（ATF）概念应运而生。目前，在锆合金表面施加防护涂层是最具短期迅速推广的方案之一，金属铬涂层因其优异的抗腐蚀和中子经济性，被视为压水堆中最有希望的候选材料，Cr涂层的优异抗氧化性源于其在高温蒸汽中形成致密的Cr₂O₃保护层，然而，随着氧化进行，保护层亦会失效。主流观点认为，锆基底元素（Zr）沿铬涂层的晶界向外扩散，并在Cr₂O₃/Cr界面处还原氧化铬，生成氧化锆（ZrO₂）网络，后者成为氧快速扩散的通道，最终导致基底加速氧化，因此，晶界作为短路扩散通道的作用至关重要。

2026年3月17日，材料腐蚀领域的国际期刊《Corrosion Science》上在线发表了一篇题为“Grain boundary-mediated Zr diffusion and Cr2O3reduction governing steam oxidation degradation in Cr-coated Zr alloy”的研究论文。在该论文中，团队通过物理气相沉积（PVD）技术制备了两种不同晶界密度的Cr涂层，并系统研究了晶界密度如何决定涂层在1200℃高温蒸汽氧化中的退化行为和寿命。研究发现，相比高晶界密度的细晶涂层，具有粗大晶粒（低晶界密度）的涂层展现出显著优越的保护能力，能将基底氧化推迟至3000s以上，该工作揭示了晶界主导的Zr扩散及Cr₂O₃还原机制，为优化ATF包壳设计提供了关键理论指导。通讯作者为上海交通大学赵亚欢博士和沈朝副教授。

文章链接：

https://doi.org/10.1016/j.corsci.2026.113788

【核心内容】

该研究通过调控PVD沉积参数，在Zircaloy-4合金管表面制备了两种微观结构不同的Cr涂层（涂层1：细长的柱状晶，具有高晶界密度。涂层2：粗大的等轴晶，具有低晶界密度）。在1200℃蒸汽中对两种涂层进行长达3000s的等温氧化，并结合多尺度表征手段系统揭示了晶界密度如何从原子扩散、界面反应到宏观失效层面，主导涂层的氧化动力学和寿命。

图形摘要

【研究成果】

① 晶界密度是涂层保护性能的决定性因素

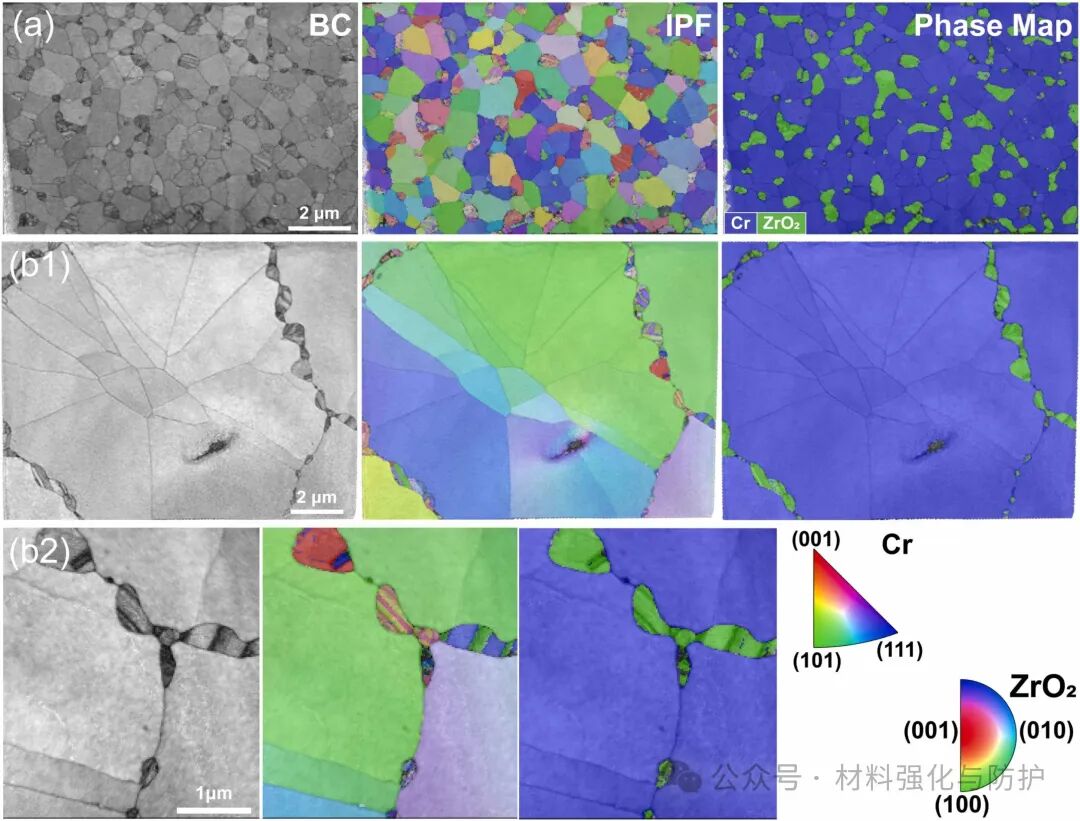

氧化3000s后，涂层1基本保持初始的细柱状晶结构，而涂层2则发生了显著的再结晶和晶粒粗化，晶界密度急剧降低，这种结构差异直接导致了截然不同的氧化命运：

涂层1为Zr的向外扩散提供了密集的通道网络，Zr原子沿Cr晶界快速扩散，在界面处还原Cr₂O₃，生成沿晶界分布的ZrO₂，这些ZrO₂相互连接，形成氧快速内扩散的通道，导致基底在氧化2000 s后即被氧化为ZrO₂，涂层完全失效。
涂层2极大限制了Zr向外扩散的通道，Zr扩散被限制在稀疏离散的晶界上，生成的ZrO₂网络同样稀疏，因此，尽管局部（界面波峰处）Cr₂O₃被还原减薄甚至出现空洞，但涂层整体仍能有效阻挡氧向基底的输运，直到氧化3000s，基体仍未检测到ZrO₂。

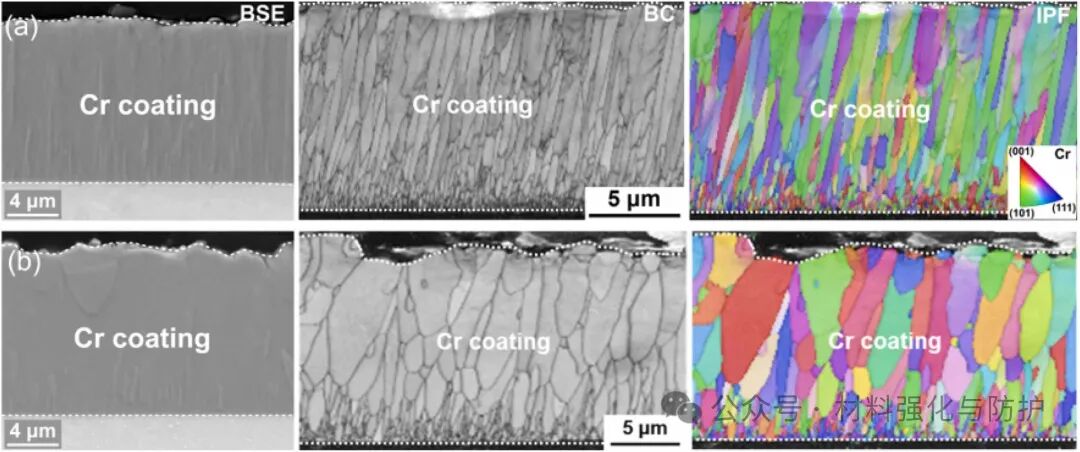

沉积态Cr涂层的横截面微观结构对比

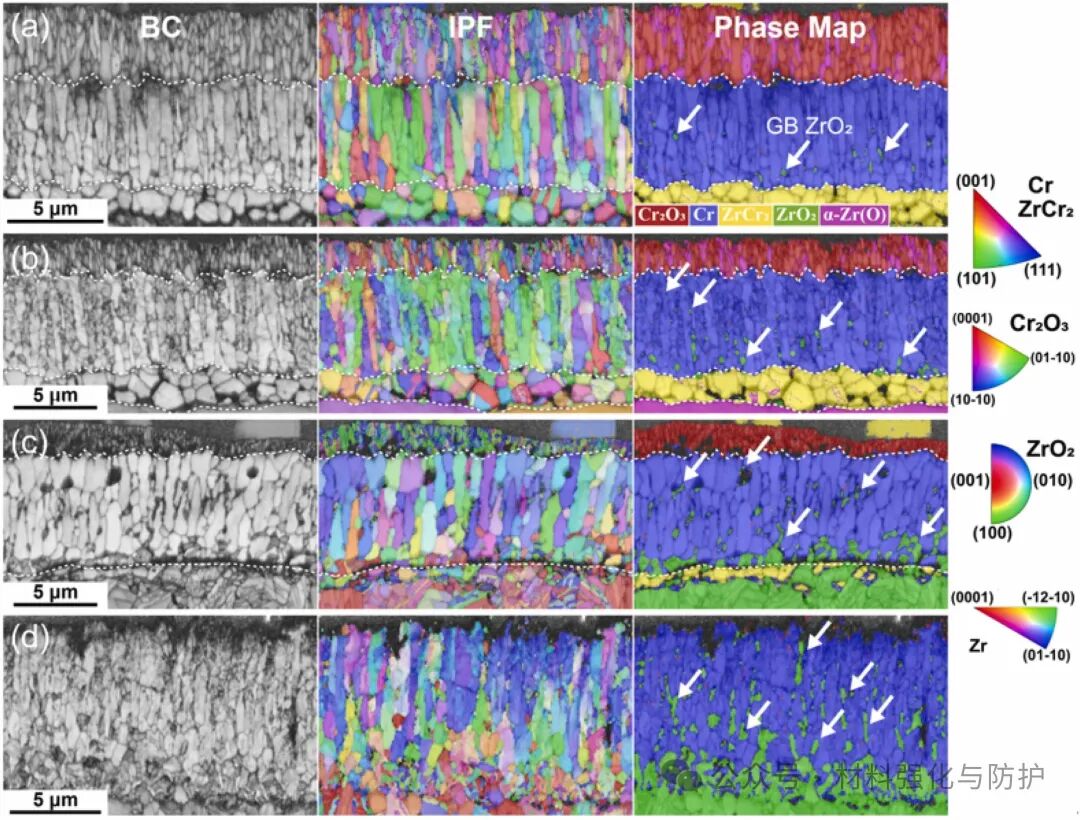

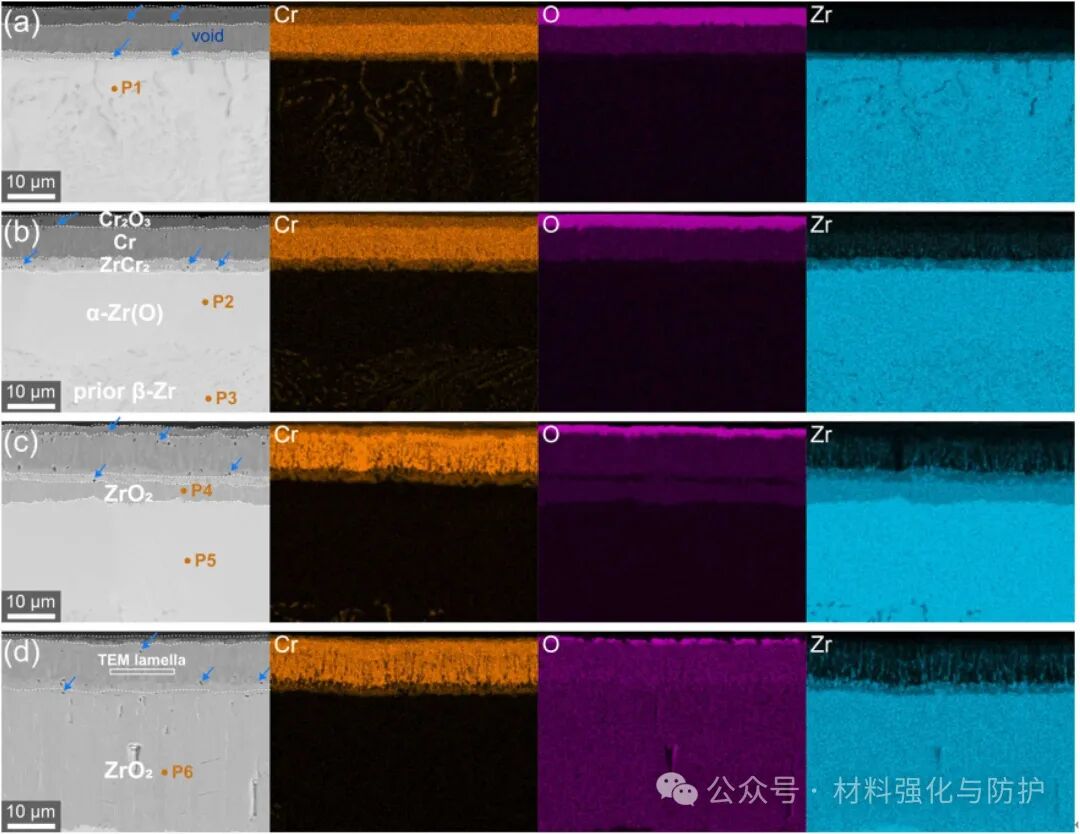

涂层1高温蒸汽氧化后的横截面形貌与元素分布

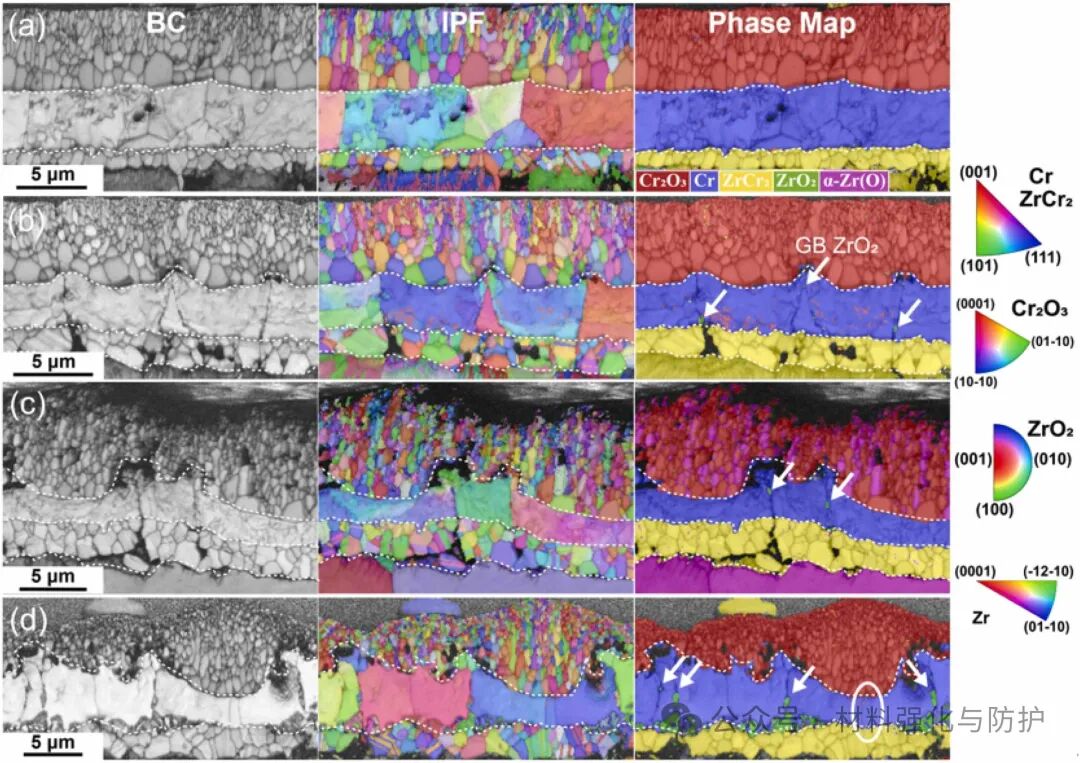

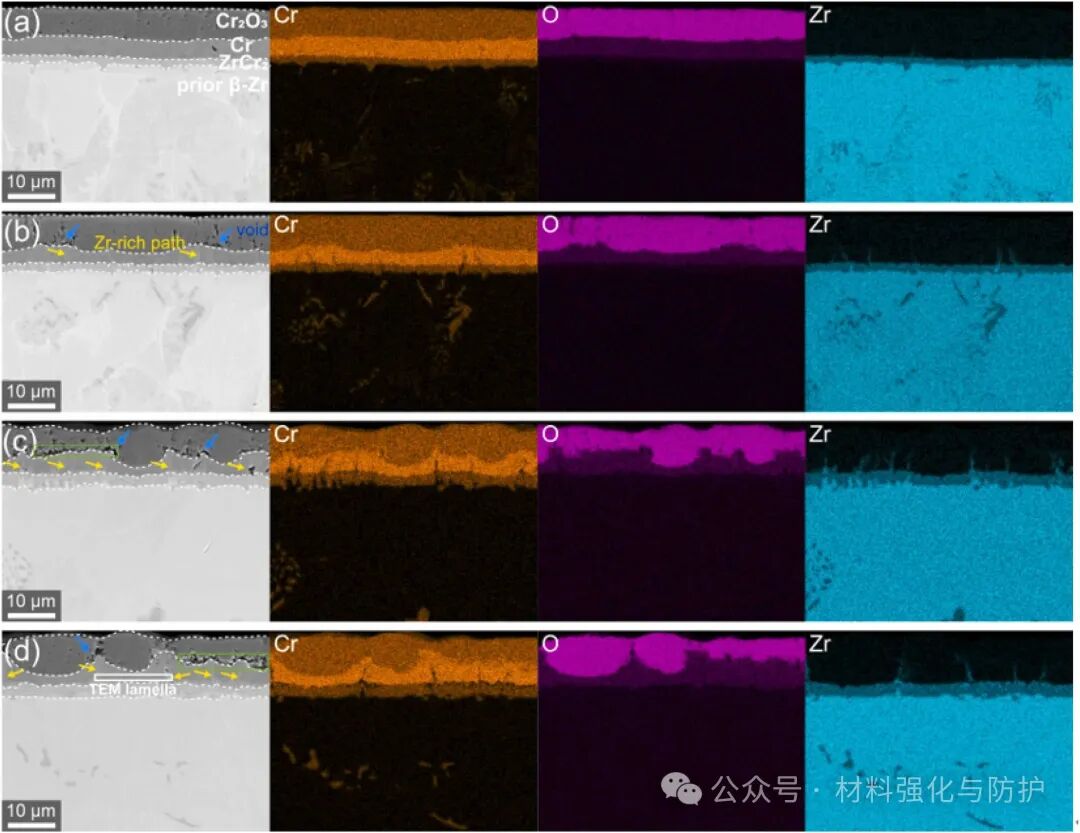

涂层2高温蒸汽氧化后的横截面形貌与元素分布

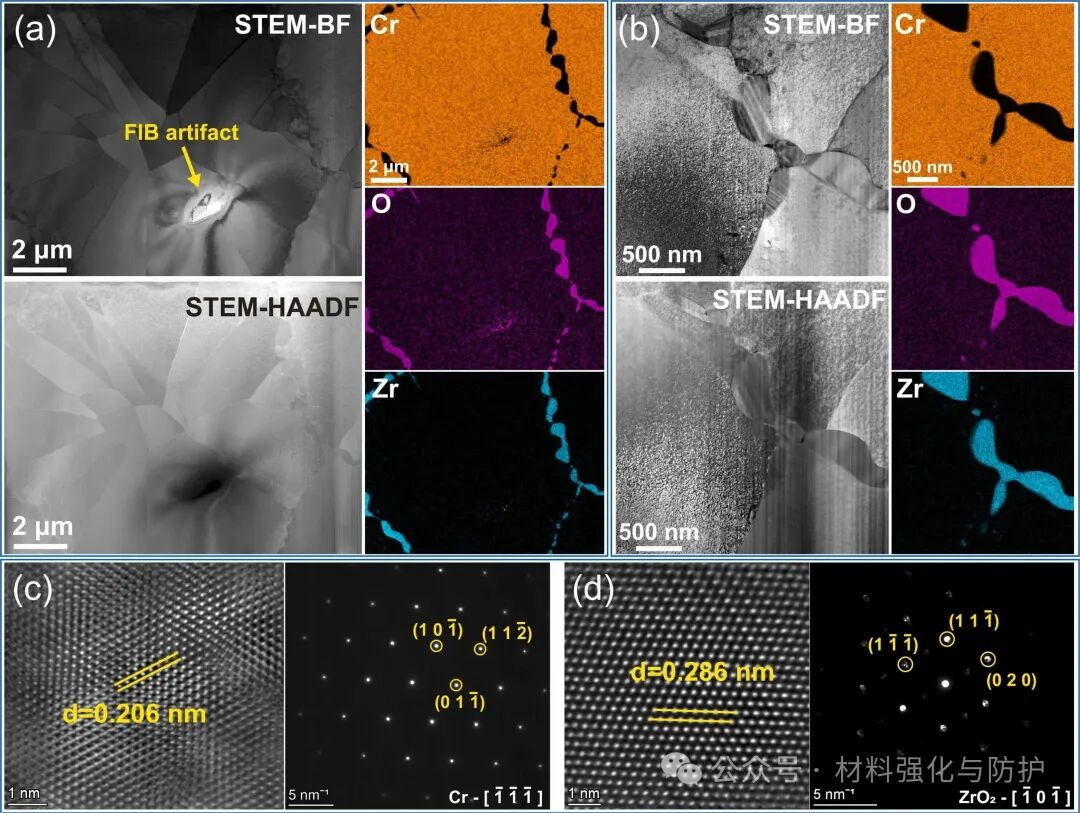

涂层2氧化3000s后的TEM分析

② 晶界密度调控氧化层厚度演变与界面形貌

氧化层（Cr₂O₃）厚度的变化是氧化生长与Zr还原消耗竞争的结果，对于涂层1，高密度的Zr通量使还原消耗在极早期（<500s）就超过了氧化生长，导致氧化层厚度持续单调减薄，对于涂层2，在稀疏晶界对应的界面“波峰”（Peak）处，氧化层因局部还原而减薄；而在无晶界对应的“波谷”（Valley）处，氧化反应占主导，氧化层持续增厚。

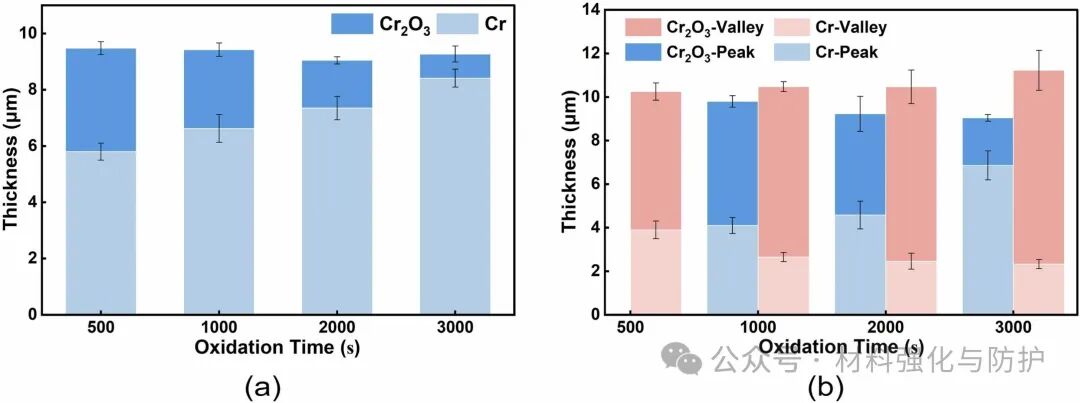

涂层各层厚度随氧化时间的统计演化

③ 从平面到波浪：界面形貌演化的微观机制

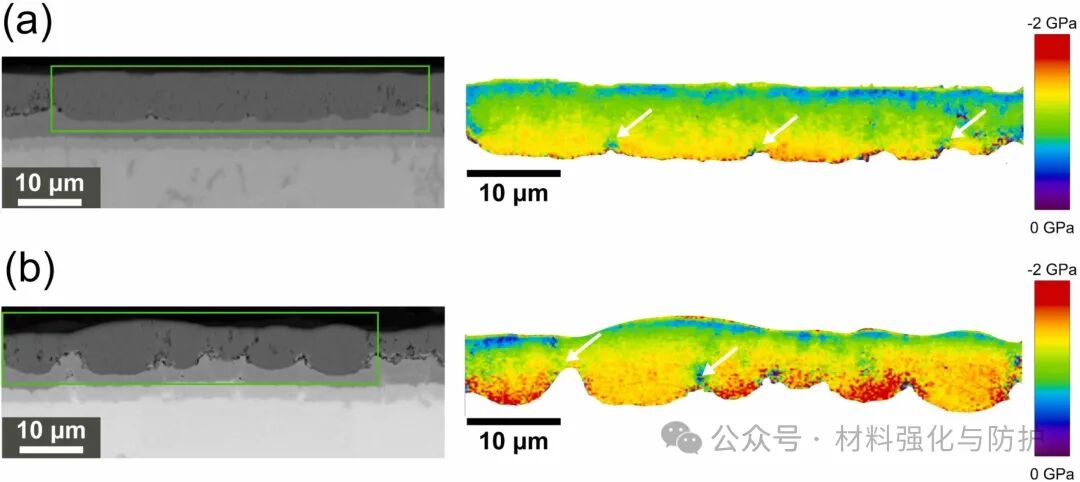

低晶界密度涂层形成了独特的波浪状Cr₂O₃/Cr界面，其根源在于Zr扩散和Cr₂O₃还原被限制在离散的晶界顶端，还原反应前沿同时向垂直和横向两个方向扩展，侵蚀相邻的氧化层，最终雕刻出波峰（对应晶界/还原区）和波谷（对应晶粒内部/非还原区）交替的形貌，波峰处由于体积收缩和空洞形成，机械支撑丧失，导致局部压缩应力松弛；而波谷处结构完整，且凹面几何引入额外轴向压应力，形成了高度强化的三轴压缩应力状态，这种波浪形貌将失效局域化在波峰，而大面积的完整波谷区域则作为有效屏障，大幅延缓了整体失效。
