论文信息

·         原文题目：Inclusion-microstructure-hydrogen trap synergy in pipeline steels: From hydrogen trapping kinetics to microalloying design against hydrogen-induced damage: A critical review

·         论文连接：https://doi.org/10.1016/j.corsci.2026.114166

01 全文速览

氢致开裂是管线钢在氢环境中服役时面临的最严峻威胁之一。该综述系统梳理了氢致开裂的物理机制，指出非金属夹杂物对氢致开裂的影响不能仅凭化学成分来判断，尺寸、几何形态、空间分布以及界面残余应力共同决定了氢的富集与裂纹萌生。

文章提出了“夹杂物—微观组织—氢陷阱协同”的统一理论框架，提出了理论计算与实验观测之间氢捕获顺序矛盾的根源，时间尺度上的机制主导变化：早期残余应力主导氢迁移路径，长期高结合能不可逆陷阱主导氢的稳定富集。

在此基础上，综述系统评估了微量Mg、Ca、稀土（Ce、Y、La）及Ti/Nb/V微合金化对夹杂物改性和氢陷阱重构的效果，并提出数据驱动的机器学习与多尺度模拟是未来抗氢致开裂钢设计的变革性工具。

02 背景介绍

氢能作为实现全球碳中和的基石，其储存与运输环节的材料安全至关重要。管线钢在氢环境中服役时，氢原子会渗入金属晶格，在空位、位错、晶界和夹杂物等缺陷处富集，引发氢致开裂。

非金属夹杂物作为冶炼过程中难以完全避免的微观缺陷，因其与基体结合强度较弱并在冶金及生产过程中积累残余应力，往往成为最危险的裂纹发源地。与此同时，钢的微观组织既作为氢陷阱影响氢的扩散与富集，又通过与夹杂物的交互作用共同决定了材料的氢脆敏感性。

然而，现有研究多聚焦于夹杂物的化学成分、尺寸或形态等单一因素，对多维度特征间的协同效应及其与基体微观组织的交互作用关注不足。更重要的是，氢捕获动力学、局部应力场和界面机制等方面，理论预测与实验结果之间仍存在显著分歧。

在此背景下，该综述突破传统“分类归纳”的研究范式，从夹杂物微观组织交互作用的视角出发，批判性阐述了夹杂物影响氢致开裂的机理。

03 核心观点

观点一：五种氢脆机制并非孤立竞争，而是由局部氢浓度和应力状态动态调控的协同网络

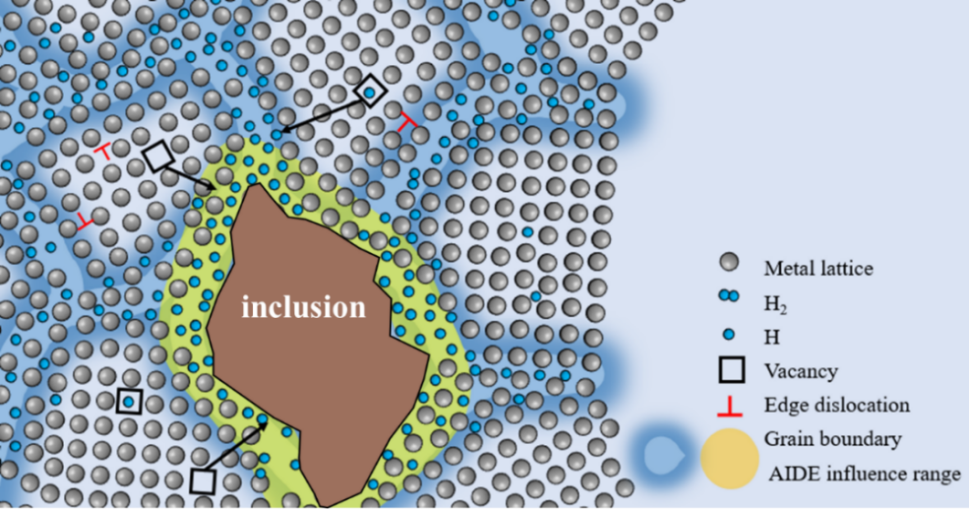

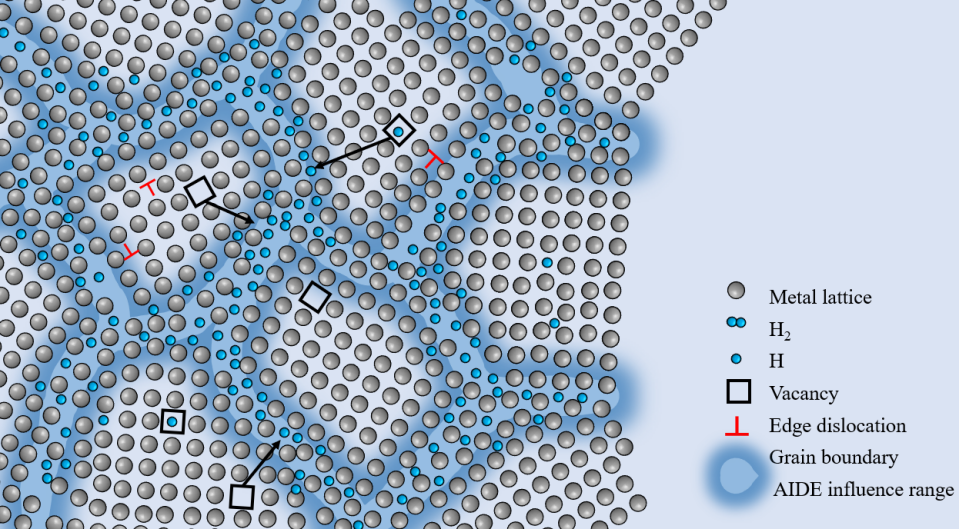

该综述首先理清了应力腐蚀、硫化物应力腐蚀开裂以及氢脆、氢致开裂和应力导向氢致开裂之间的关系。随后系统比较了氢压机制、氢致局域塑性、氢致脱粘、吸附诱发位错发射和氢致应变诱导空位机制五种主流理论。核心洞见在于：这些机制之间并非简单的竞争关系，而是由局部氢浓度和应力状态共同决定的动态协同网络。

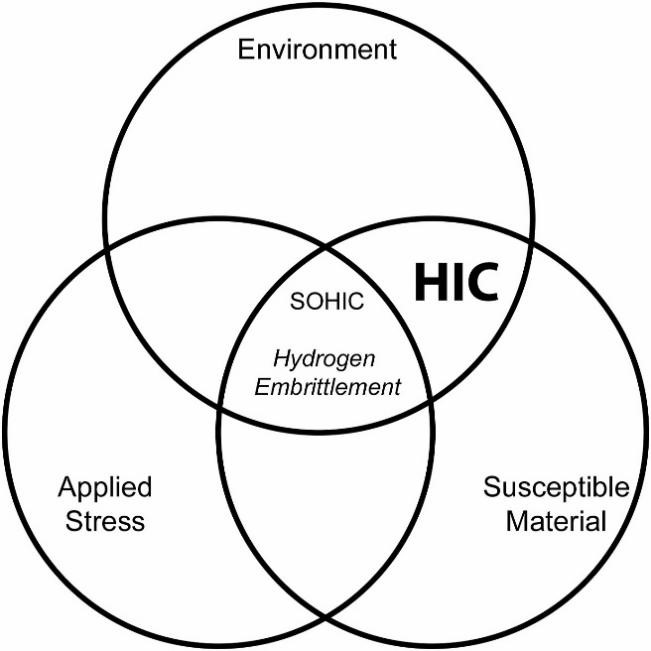

图1  氢脆、氢致开裂与应力导向氢致开裂的相互关系

氢致开裂表现为氢鼓泡和内部裂纹，无需外应力即可发生。应力导向氢致开裂则需要应力参与。而氢脆是更广义的氢致力学性能退化。这一界定为后续机制讨论奠定了概念基础。

在低至中等氢浓度下，氢致增强塑性与氢致脱粘之间存在竞争。而在裂纹尖端等应力集中区域，两者趋向协同：前者促进位错运动并将氢携带至裂纹尖端，为后者提供氢源。后者引发的界面脱粘进一步加剧局部应力集中，增强前者效应。这种竞争与协同的转变，本质上揭示了氢致开裂的多机制耦合本质。

图2  氢致局域塑性与氢致脱粘的协同作用示意图

该图展示了裂纹尖端区域氢致局部塑性与氢致脱粘的协同工作模式：氢致局部塑性促进位错运动并将氢携带至裂纹尖端，为氢致脱粘提供氢源。氢致脱粘引发的界面脱粘进一步加剧局部应力集中，反过来增强氢致塑性效应。这一循环解释了为何裂纹一旦萌生便极易扩展。

观点二：理论与实验的氢捕获顺序矛盾源于时间尺度上的机制切换

该综述指出了一个长期困扰领域的关键矛盾：第一性原理计算与实验观测得到的氢捕获优先顺序往往相反。

以典型夹杂物为例：基于应变场模型的理论计算给出TiN > Al2O3 > MnS的捕获能力顺序，与基于结合能的DFT计算结果一致。然而，原位银显实验却观察到MnS优先捕获氢，其次为Al2O3，最后为TiN。

该综述创造性地提出时间尺度解耦机制予以解释：在充氢早期，残余热错配应力主导氢的迁移路径，氢优先在MnS等高应力界面富集。随着充氢时间延长，氢原子自发向高结合能不可逆陷阱（TiN、Al2O3）扩散，形成长期稳定的氢富集区。这一发现意味着，MnS可能是氢致开裂的早期敏感源，而TiN/ Al2O3则可能导致延迟性高压损伤。

图8  氢捕获与扩散的动力学三阶段

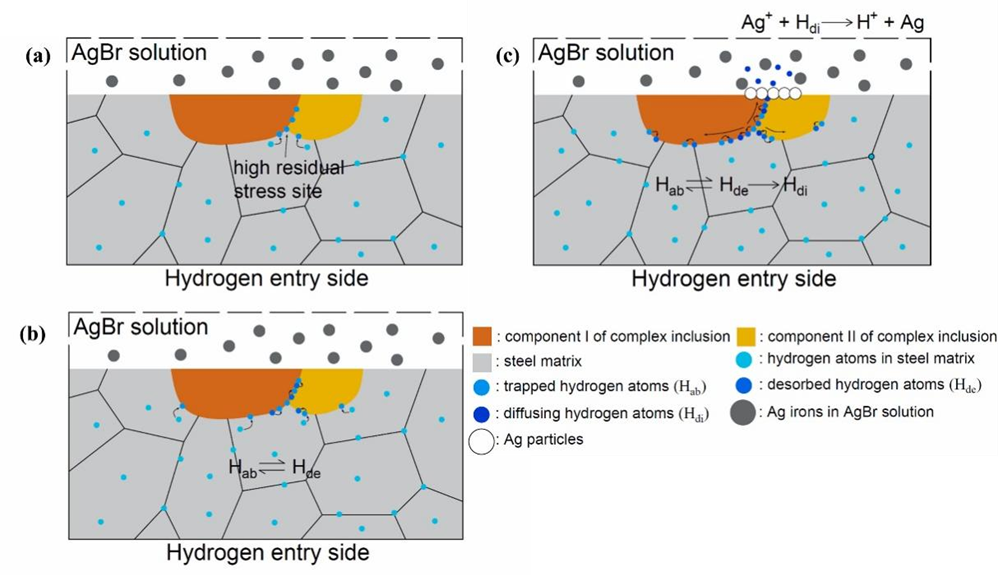

该图基于原位银显实验揭示了氢在夹杂物周围的动力学过程：（a）氢优先在高残余应力界面捕获，（b）捕获的氢从界面脱附，（c）脱附的氢向表面扩散并还原Ag⁺。氢捕获饱和存在于捕获与脱附的动态平衡之中。

观点三：夹杂物的危害性取决于尺寸—形态—分布三位一体的协同效应

该综述明确指出：夹杂物的氢致开裂危害不能仅凭化学成分判断。

·尺寸效应： 氢致开裂的临界氢浓度随夹杂物尺寸减小而增大。MnS的临界尺寸范围为2.52~2.60 μm，而氧化物夹杂的临界尺寸仅0.14~0.42 μm—这意味着即便尺寸较小的氧化物夹杂，其氢致开裂威胁可能比大型MnS更为严峻。

·形态效应：球形夹杂物能有效耗散局部应力，而尖锐棱角的夹杂物可显著增强应力集中因子，成为裂纹萌生的优先位置。将夹杂物从实际形状简化为完美球体进行模拟，会导致28.0%~48.0%的应力预测偏差。

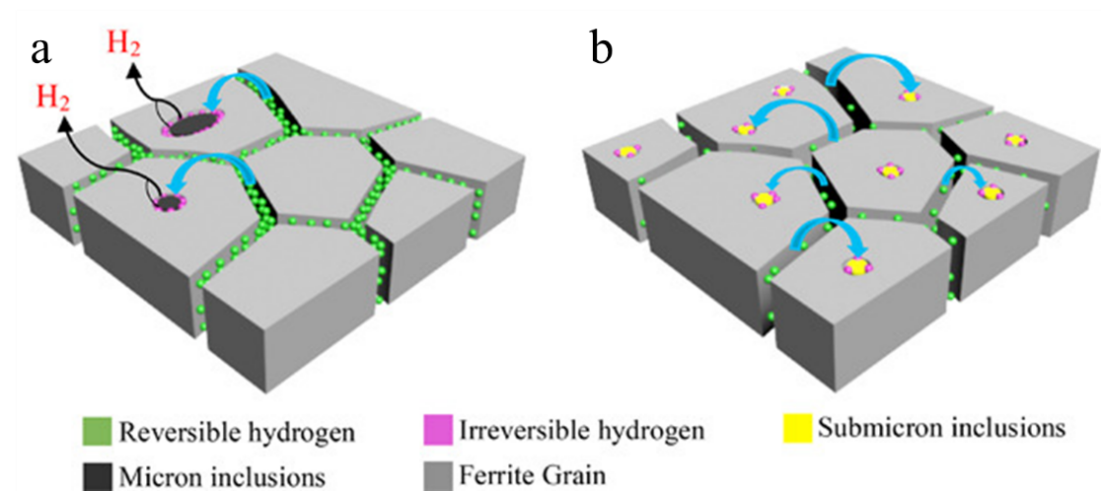

·分布效应： 细小、弥散分布的夹杂物可均匀化氢分布，而条带状夹杂物和夹杂物链则为裂纹扩展提供了互联通道。

图12  夹杂物周围应力集中与氢富集的协同

该图展示了夹杂物诱发氢致开裂的完整物理图像：热膨胀系数失配在夹杂物—基体界面产生残余应力→氢原子在应力驱动下向界面扩散富集→局部氢压升高→界面脱粘或微裂纹萌生→裂纹在氢致局域塑性与氢致脱粘协同作用下扩展。

图14  夹杂物—微观组织—氢陷阱协同作用示意图

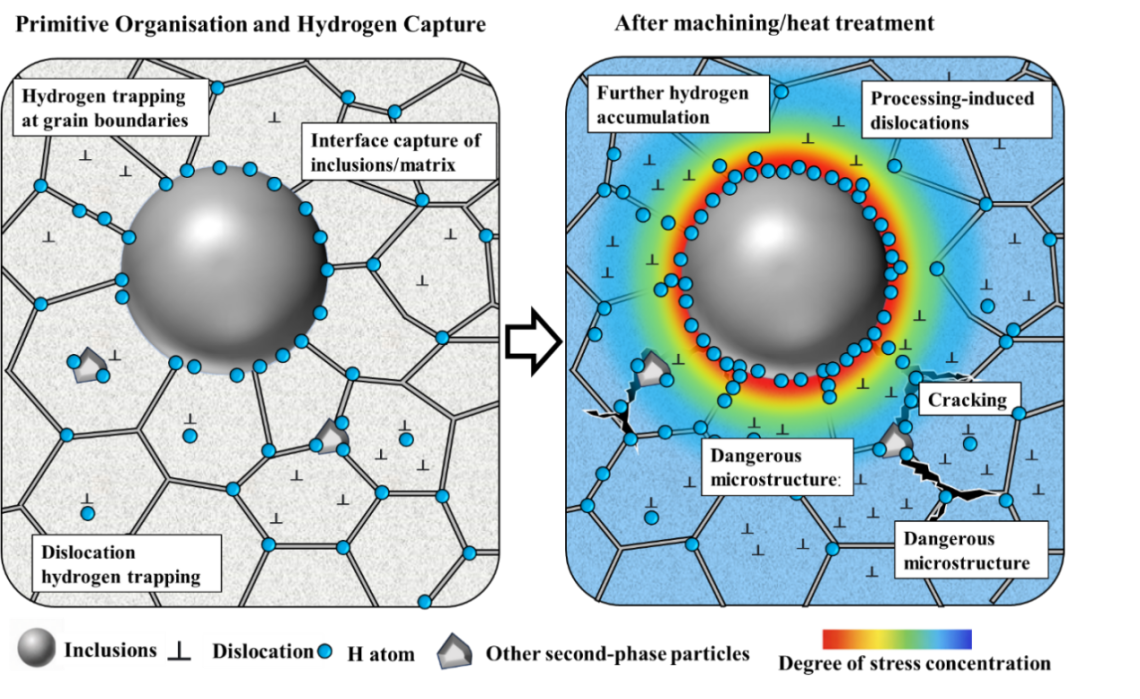

该图是该综述核心框架的视觉化表达：夹杂物作为微观组织网络中的节点，通过几何必需位错与周围基体耦合，位错既是氢的快速扩散通道又是可逆陷阱，晶界既阻碍氢扩散又提供偏聚路径，三者的协同决定了氢的最终分布与裂纹萌生位置。

图19  亚微米级MnS的氢捕获机制

该图展示了：当MnS夹杂物足够细小且弥散分布时，其对氢分布的影响微乎其微，因而不构成危害。这颠覆了MnS必然有害的传统认知，强调了尺寸控制的决定性作用。

观点四：微量合金化改性的本质是“利用”而非彻底“消除”夹杂物

传统的洁净钢冶金追求彻底消除夹杂物，但该综述指出：完全消除夹杂物成本高昂且工业可行性有限。

通过Ca处理或微量Mg处理（约0.003 wt%）可将氢脆敏感性指数从44.0%降至21.3%。Ce改性使氢扩散系数降低81.3%。其核心机制在于：

·重构夹杂物形貌：将尖锐、 伸长的有害夹杂物球化、细化。

·构建高密度深氢陷阱：稀土复合夹杂物（如Y2O3、CeAlO3）具有更强的氢捕获能力。

·协同优化微观组织：诱导针状铁素体形成，提高大角度晶界比例。

图22-24  Ca/Mg处理对夹杂物与微观组织的改性

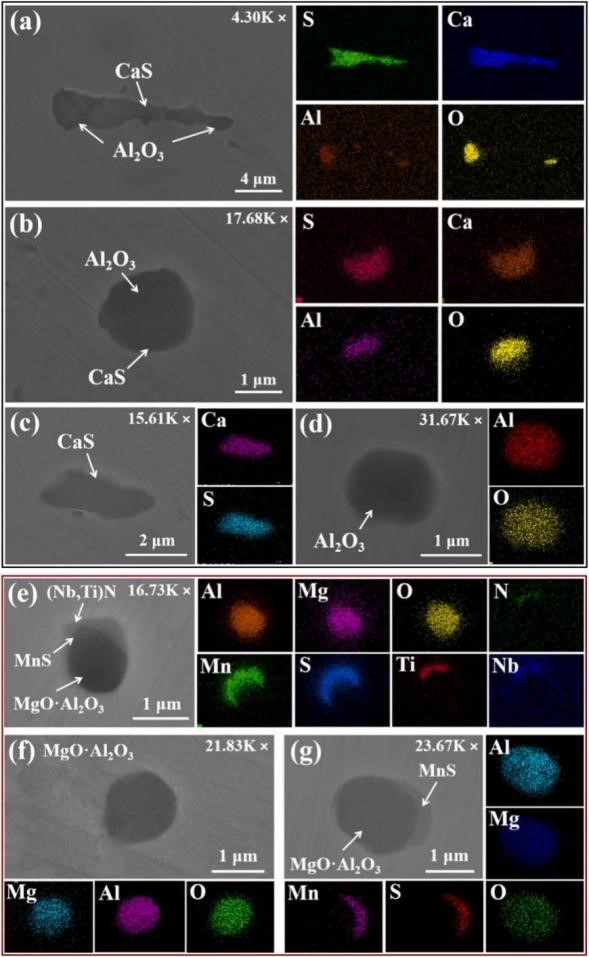

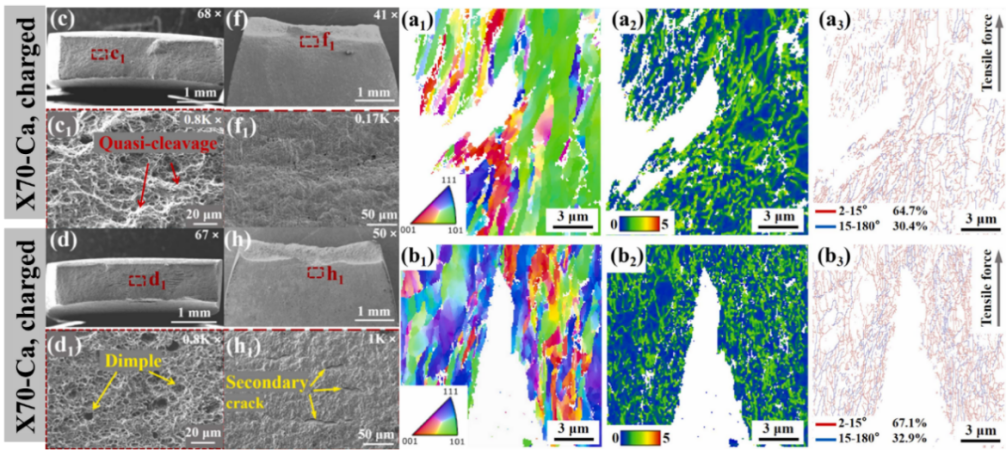

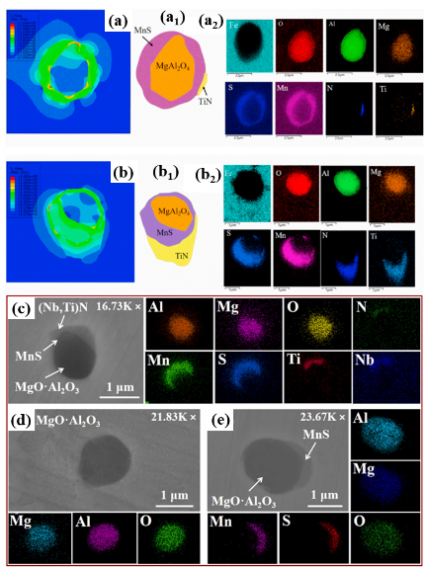

系列图展示了：Ca处理将Al2O3转化为钙铝酸盐、将MnS球化为CaS。微量Mg处理（~0.003 wt%）促进细小、弥散的多相复合夹杂物形成。两种处理均协同优化了微观组织—细化晶粒、诱导针状铁素体、提高大角度晶界比例。

观点五：机器学习驱动的多尺度集成是抗氢致开裂钢设计的变革性方向

该综述指出，机器学习已展现出在氢脆性能预测方面的巨大潜力。然而，当前瓶颈同样突出：

·特征数据不完整：缺乏夹杂物的多尺度统计描述符和多物理场服役边界条件。

·物理可解释性差：黑箱模型难以揭示机理。

·多尺度集成尚未闭环：从原子尺度到全尺寸部件性能预测的完整链路有待建立。

图30-32  机器学习在氢致开裂研究中的应用

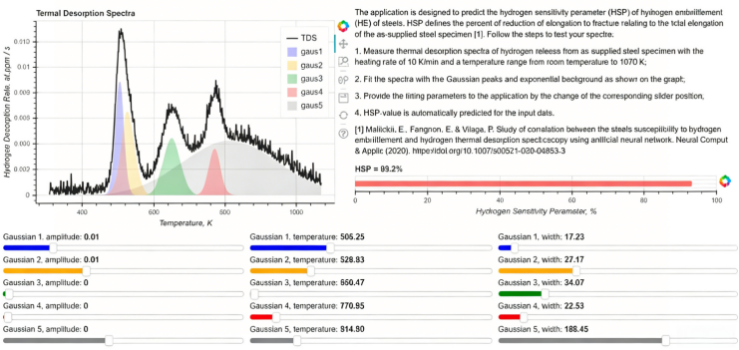

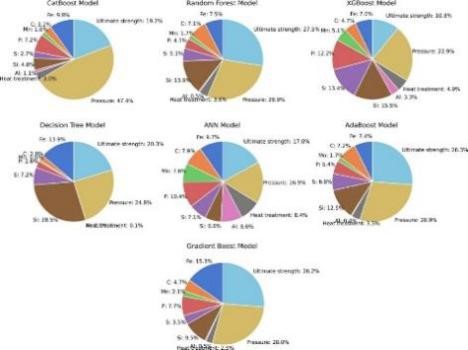

系列图展示了：CatBoost模型在氢脆性能预测中表现最佳。基于SEM图像数据集的深度学习模型可用于焊缝氢致损伤自动识别。热脱附光谱参数结合神经网络可预测力学性能。数据驱动方法正在改变传统试错的材料研发范式。

04 结论与展望

该综述的核心贡献在于突破了传统分类归纳研究范式，构建了“夹杂物—微观组织—氢陷阱协同”的统一理论框架。主要结论如下：

（1）非金属夹杂物的氢致开裂危害不能仅凭化学成分判断，而应综合考虑尺寸、几何形态、空间分布、界面错配应力及其与位错、晶界的协同耦合。

（2）理论计算与实验观测的氢捕获顺序矛盾源于时间尺度上的机制切换：早期残余应力主导 vs 长期结合能主导，这统一了领域长期存在的分歧。

（3）微量Mg、Ca、稀土及Ti/Nb/V微合金化的本质是利用而非彻底消除夹杂物。Mg处理将氢脆敏感性从44.0%降至21.3%。Ce改性使氢扩散系数降低81.3%。

（4）数据驱动的机器学习与多尺度模拟是抗氢致开裂钢设计的变革性工具，但仍需解决特征数据不完整、物理可解释性差和多尺度集成未闭环等瓶颈。

未来研究应聚焦于建立夹杂物特征与氢致开裂敏感性的定量模型，确定典型管线钢的临界氢浓度数据库，推动高性能抗氢致开裂钢从被动检测向主动设计的范式转变。
