一、研究背景

强度（抗塑性变形能力）与断裂韧性（抗断裂能力）是金属材料关键力学性能，决定构件结构可靠性，但二者长期呈反向制约：提升强度通常导致韧性下降，即 “强度 - 韧性权衡”。现有半经验模型缺乏物理机制支撑，无法定量描述该关系，且鲜有研究建立微观结构尺寸与韧性、强度与韧性的解析关联。

研究核心问题：金属材料强度 - 韧性权衡的内在起源，以及构建可预测该关系的物理模型。实验数据显示，钢、钛合金等材料均存在显著的强度 - 韧性反向关联，印证了该问题的普遍性。

二、模型构建：基于裂纹尖端钝化与位错塞积机制

模型核心假设：宏观均质金属材料中，裂纹尖端钝化是主导增韧机制，而钝化源于裂纹尖端发射、塞积的位错运动。

1. 实验与模拟支撑

原位实验：纳米晶镍（细晶、高强度）裂纹尖端尖锐、韧性低；粗晶镍（低强度）裂纹尖端显著钝化、韧性高，直接验证钝化与韧性正相关。

分子动力学模拟（铜，30nm/60nm 晶粒）：粗晶可容纳更多位错，裂纹尖端发射位错更多、剪切应变更大，钝化更显著；裂纹尖端最终趋近半圆形，为模型简化提供依据。

2. 理论推导

简化假设：钝化裂纹尖端近似半圆形，曲率半径 ρ= 裂纹尖端张开位移 δ/2。

裂纹尖端张开位移：由各滑移面发射位错的贡献叠加，δ 与位错数量、伯格斯矢量相关。

位错塞积理论：结合裂纹尖端应力场，推导单个滑移面位错总数，其与断裂韧性、微观结构尺寸（晶粒尺寸）正相关。

强度关联：基于团队前期强度 - 塑性模型，抗拉强度（UTS）与微观结构尺寸呈负相关。

最终简化模型：K_IC=C/(σb−σ0)

K_IC：断裂韧性；σb：抗拉强度；

σ0：位错滑移固有阻力（成分相关，与微观结构无关）；

C：成分相关常数（含弹性常数、界面断裂能、激活滑移面数）。

模型核心结论：同一合金成分下，微观结构尺寸变化直接导致强度 - 韧性权衡，二者呈严格反比函数关系。

三、模型验证：钢与钛合金实验数据匹配

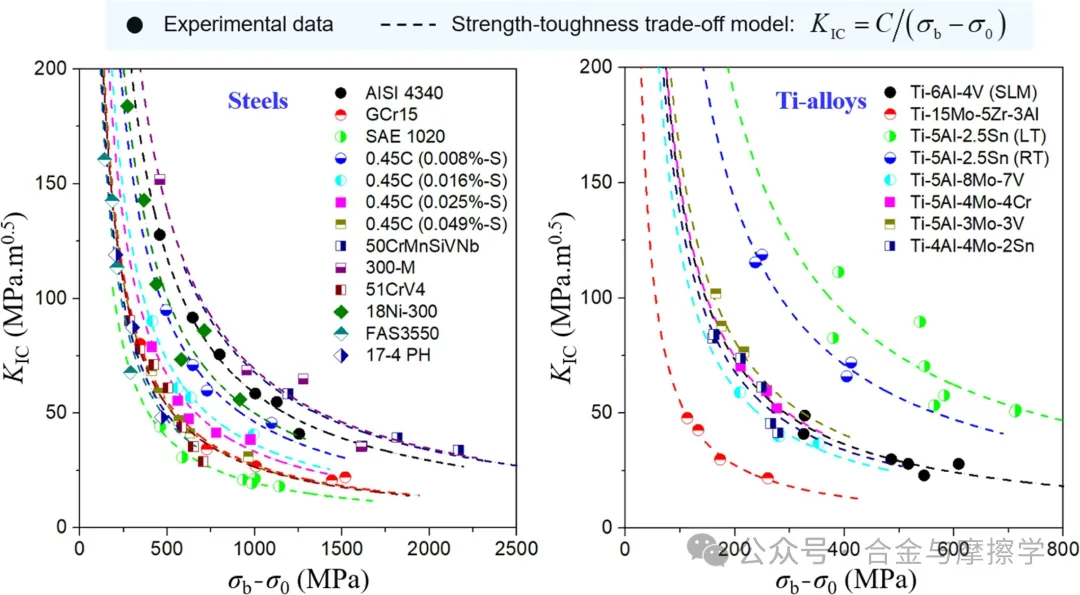

收集十余种钢、七种钛合金的实验数据，拟合模型参数σ0和C，验证模型有效性：

钢：含 4340 钢、GCr15 钢、18Ni-300 钢等，拟合相关系数\(R^2\)多数超 0.95，匹配度极高。

钛合金：含 Ti-6Al-4V、Ti-15Mo-5Zr-3Al 等，\(R^2\)多约 0.9，吻合良好。

偏差原因：模型仅考虑裂纹尖端钝化，未纳入裂纹偏转、桥接等次要增韧机制（如 Ti-4Al-4Mo-2Sn 合金），但整体可精准描述核心权衡规律。

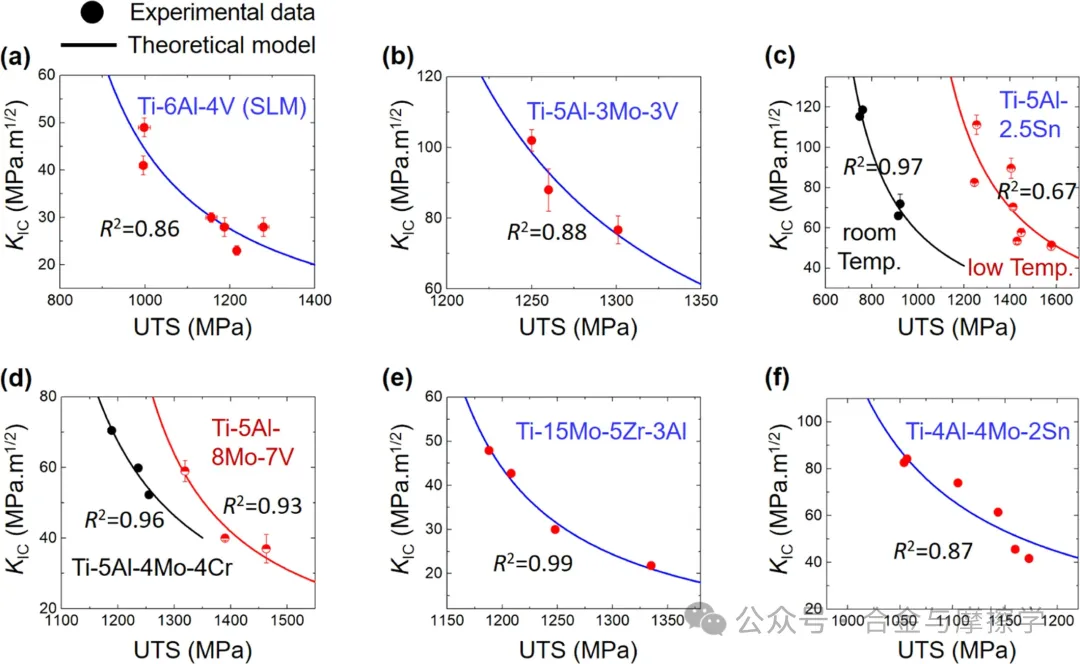

韧性预测：通过抗拉强度直接预测断裂韧性，预测值与实验值高度一致，验证模型预测能力。

四、模型应用与工程价值

1. 快速构建强度 - 韧性曲线

仅需 2-3 组强度、韧性实验数据，即可确定σ0和C，生成完整权衡曲线，大幅降低韧性测试成本（韧性测试复杂昂贵，强度测试简便）。

2. 合金强度 - 韧性协同能力排序

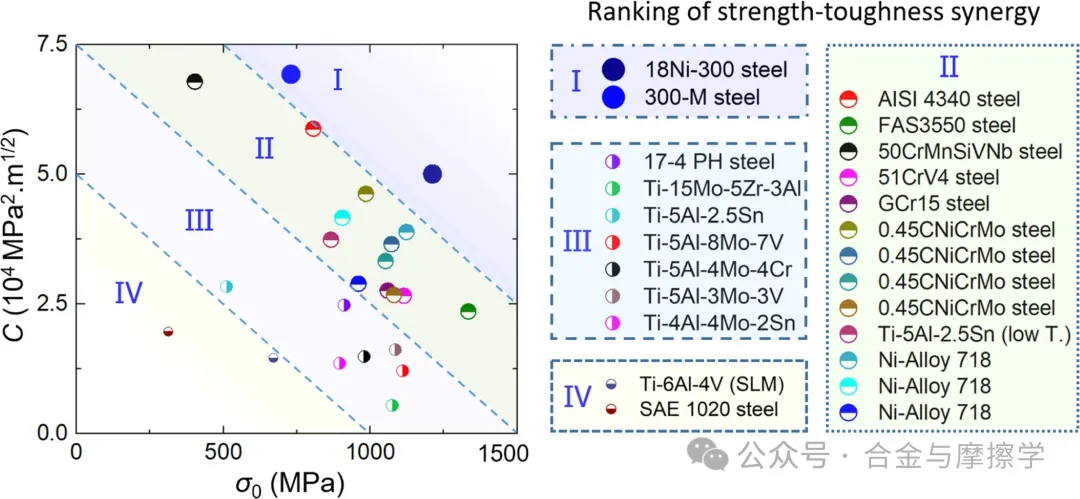

定义强度 - 韧性协同因子f=C+50σ0（50MPa·m^1/2为基准韧性），量化合金协同潜力：

钢材整体协同性优于钛合金，18Ni-300 钢、300-M 钢为第一梯队；

增材制造 Ti-6Al-4V 因内部缺陷，协同性最低。

该因子可高效筛选合金成分，指导成分设计。

3. 协同强化路径

参数分析表明，提升σ0（位错滑移阻力）或C（成分常数），均可同步提高强度与韧性，打破传统权衡：

提升C：增强界面强度或原子内聚强度，强度提升、韧性不下降；

提升σ0：提高滑移阻力，强度提升、韧性损失极小。

五、模型适用范围与局限性

1. 适用场景

宏观均质金属材料（裂纹尖端钝化主导增韧）；

常规多晶金属（晶粒尺寸 > 100nm）、钢、钛合金、高熵合金等；

小范围屈服条件下的平面应变断裂韧性K_IC预测。

2. 局限性

不适用于复合材料（裂纹偏转、桥接主导增韧）、纳米晶金属（晶界主导塑性，无位错塞积）；

未考虑材料内部缺陷（如增材制造微孔）对韧性的影响；

仅适用于K_IC，不适用于非小范围屈服下的K_c、K_Q。

六、结论

1.构建了基于裂纹尖端钝化与位错塞积的金属强度 - 韧性权衡定量模型，揭示微观结构尺寸是权衡关系的直接诱因。

2.模型经钢、钛合金大量实验验证，可精准预测韧性、快速构建权衡曲线，降低测试成本。

3.提出强度 - 韧性协同因子，实现合金成分高效筛选，明确通过提升σ0或C实现协同强化的设计路径。

4.模型为金属材料力学性能优化提供理论机制 + 工程工具，支撑高强高韧金属材料研发。
