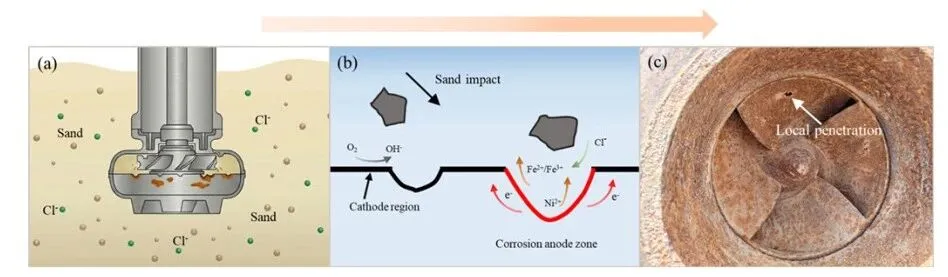

传统关于材料退化的研究往往孤立地探讨纯腐蚀或纯冲刷现象，或仅局限于线性流场（如喷射冲击流或管道流）。然而，实际的海洋工程装备（如泵、涡轮机）运行于具有强旋流和湍流特征的旋转液固流场中。这种流场会导致沙粒持续悬浮，进而极大地改变粒子轨迹、有效冲击角度以及界面的离子传质过程。

本研究的核心论点是：流速是控制冲刷-腐蚀协同效应的决定性变量。随着流速的增加，涂层降解的主导机制从“电化学腐蚀主导”转变为“冲刷-腐蚀强协同”，最终演变为“腐蚀加速冲刷主导”。由选择性溶解引发的表面力学弱化与钝化膜的反复破裂，构成了加速材料非线性损失的正反馈循环。

▶ 低流速阶段（3 m/s）的腐蚀主导： 纯腐蚀造成的质量损失占总损失的 54.2%。低能粒子主要破坏局部氧化膜，电化学溶解是主要损伤来源，表现为孤立的点蚀坑。

▶ 中等流速阶段（5~7 m/s）的正反馈循环： 增强的流体剪切和粒子冲击导致钝化膜大面积破裂，诱发显著的塑性变形和微裂纹。高活性的缺陷区域加速了微电偶腐蚀，表面力学弱化开始促进材料剥落，协同效应显著增强。

▶ 高流速阶段（9 m/s）的机制跃迁： 腐蚀加速冲刷成为绝对主导的损伤模式。由于高能冲击导致材料快速更新，深层点蚀难以形成，损伤模式从局部扩张转变为大面积的表面扰动与粗糙化。此时协同损伤量占总损失的77.3%。

▶ 元素选择性溶解特征： 随着流速增加，钝化膜中可溶性 Fe 优先溶解并被机械剥离，导致表面钝化膜中Fe/Ni原子比持续下降。

 关于钝化膜内Fe/Ni原子比例随流速变化的柱状图

▶ 材料制备： 在06Cr13Ni5Mo不锈钢基体上采用激光熔覆技术制备Ni-Fe合金涂层（质量分数：Ni 63%, Fe 31%, Cr 6%）。

▶ 实验装置与条件： 建立旋转冲刷-腐蚀测试系统，通过调节叶轮转速控制流速（600~1800 rpm，对应3~9 m/s，雷诺数>1.1×10⁵）。介质为含400 μm石英砂（模拟海洋沙粒）的25 ℃人工海水。

▶ 测试组别设计： 严格解耦了纯腐蚀（C）、纯冲刷（E）与冲刷-腐蚀协同（E-C）三种工况。

▶ 表征与分析： 结合失重分析法量化纯作用与协同分量；采用电化学阻抗谱（EIS）和动电位极化曲线表征原位电化学活性；利用SEM、3D激光扫描共聚焦显微镜（LSCM）、EDS和XPS进行微观形貌、表面粗糙度及化学状态的三维深度解析。

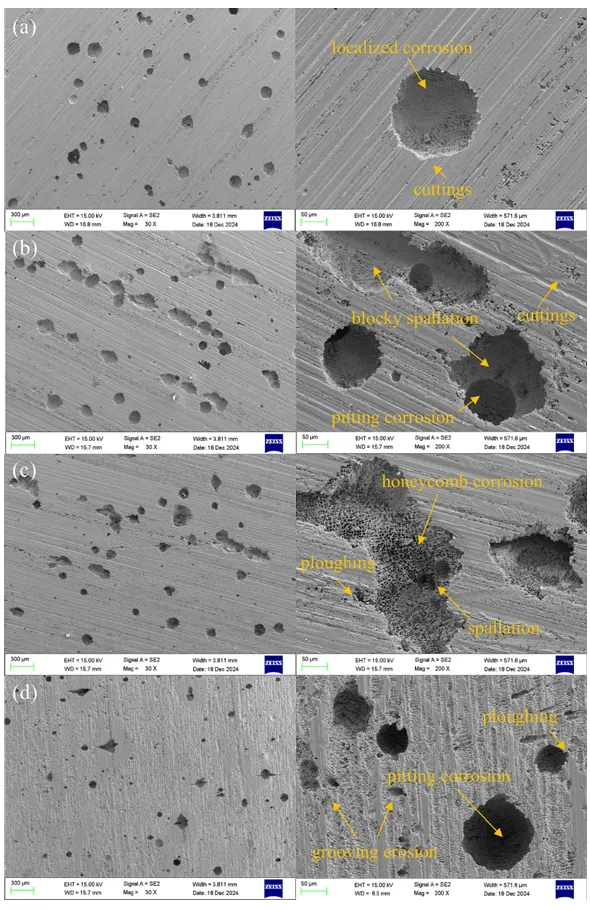

 涂层在不同流速（3~9 m/s）下冲刷-腐蚀后的SEM表面微观形貌对比图

研究构建了基于多物理场耦合退化理论的分析框架。该框架整合了流体动力学（旋转湍流、涡流效应）、接触力学（微切削、犁沟、塑性变形）与界面电化学（离子传质、微电偶腐蚀、再钝化动力学），以解释机械扰动与电化学活化的协同机理。

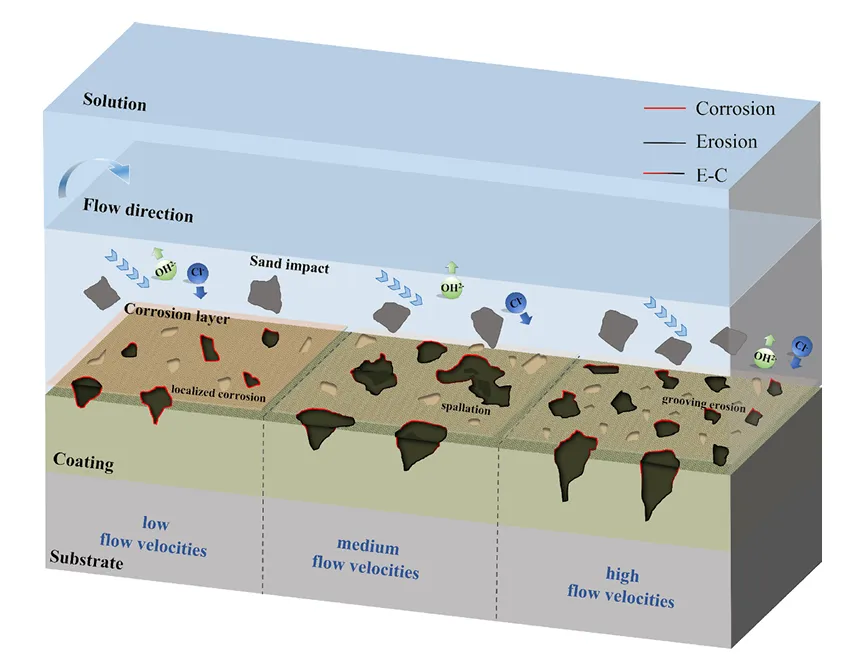

 冲刷-腐蚀微观机制演变模型三维示意图

▶ 电化学动力学演变： 在协同工况下，随着流速从3 m/s增至9 m/s，涂层的电荷转移电阻从1.54×10⁴ Ω•cm²锐减至3.58×10³ Ω•cm²（降幅近80%），同时腐蚀电流密度持续上升。这表明高能冲击极大增加了有效电极面积并加速了电荷转移过程。

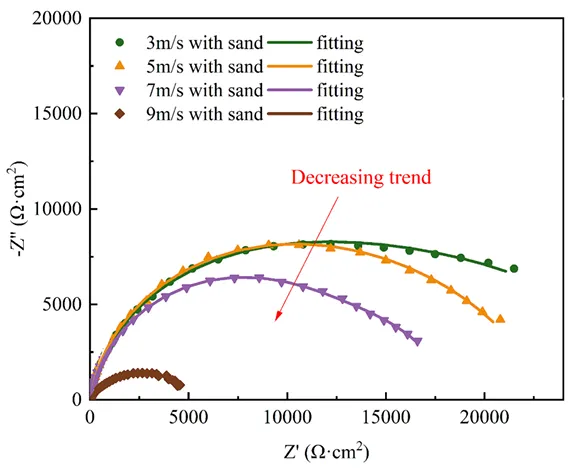

不同流速下协同冲刷-腐蚀工况的电化学阻抗谱（Nyquist图）

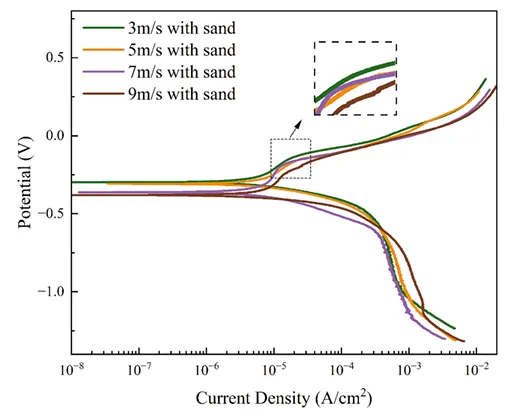

不同流速下协同冲刷-腐蚀工况的动电位极化曲线图

▶ 质量损失分解与协同效应放大： 总失重率随流速呈现高度非线性增长（从0.240 mm/y突增至1.520 mm/y）。在最高流速9 m/s时，协同效应增量达到1.175 mm/y，其中腐蚀加速冲刷贡献了约80%的协同损伤。这一数据确凿地解释了力学弱化诱导的机械剥离是极端海况下材料灾难性失效的核心原因。

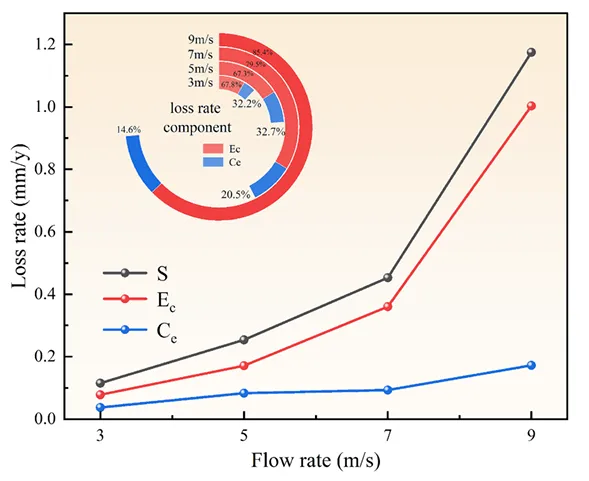

关于协同作用分量（S, Ec, Ce）随流速非线性增长的折线及环形占比图

▶ 方法论限制： 研究采用单一粒径（400 μm）的石英砂及人工配置海水进行加速模拟，尽管控制变量极其严谨，但未明确说明且未能涵盖真实海洋环境中多尺度泥沙颗粒分布、温度波动、以及海洋微生物群落（生物污损）对冲刷-腐蚀过程的潜在干预。

▶ 机制空白： 研究者指出了高速下涂层表面发生了力学弱化，但由于原位力学测试的缺乏，涂层次表层在循环冲击下的加工硬化与氢致疲劳的微观力学演变细节尚未被完全量化。

▶ 理论意义： 本研究将流体力学、腐蚀电化学与摩擦学进行了深度的定量解耦，提出了“腐蚀引发力学弱化-流体剪切加速剥离”的高速冲刷腐蚀闭环理论，完善了动态腐蚀界面的材料降解本构模型。

▶ 实践指导： 针对海洋液压部件的高流速服役区，明确指出提升涂层寿命的设计逻辑不仅需要强化电化学钝化稳定性，更必须优先提高硬质相分布与表面断裂韧性，以从根本上抑制腐蚀加速冲刷机制的触发，为下一代高性能海工装备表面处理工艺指明了材料学优化路径。
