概述

当材料的微观结构披上色彩的外衣，那些曾经隐藏在黑白对比下的奥秘便悄然浮现。彩色金相分析技术，正是这样一把开启材料科学真彩世界的钥匙。它不仅颠覆了传统黑白金相的限制，更以绚丽的色彩对比，为我们揭示了材料微观组织的深层信息。随着现代科学技术的不断发展，彩色金相以其色彩艳丽、辨别能力高的突出优点，逐渐显现出替代黑白金相的趋势。

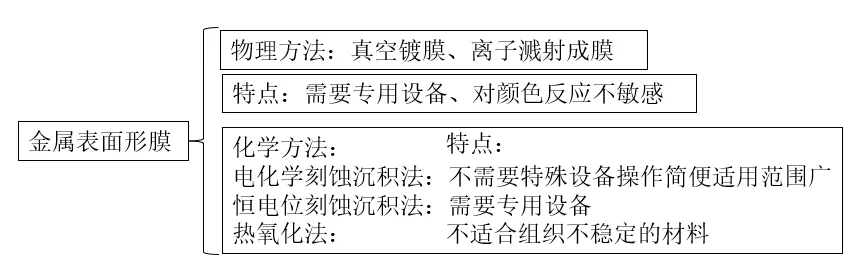

与传统黑白金相不同，彩色金相是利用化学或物理的方法，在试样表面形成一层具有特殊性质的薄膜。利用光的薄膜干涉效应，使得金属及合金的显微组织呈现出不同的颜色，再通过颜色衬度去识别显微组织结构。

彩色金相分析的核心原理是通过化学或物理手段，在样品表面形成一层极薄的透明薄膜。当光线照射时，这层薄膜会使入射光与反射光发生干涉效应。由于不同微观结构（如不同相、不同晶粒取向）的化学成分和晶体结构不同，它们形成薄膜的厚度和成分会有差异，从而导致最终呈现的干涉色不同。借此，我们可以将微观组织的差异转化为五彩斑斓的对比度。

物理方法（Physical Methods）

物理方法主要通过真空沉积技术在样品表面覆盖一层均匀的、高折射率的透明薄膜。

1. 真空蒸镀法（Vacuum Deposition）

原理：在高真空环境下，加热一种高折射率的材料（如ZnSe, ZnS, MgF₂），使其蒸发并以蒸汽形式均匀地沉积在旋转的样品表面，形成一层厚度一致的薄膜。颜色的差异来自于样品表面不同区域本身的光学性质（对光的吸收率不同）与这层 uniform 薄膜共同作用产生的干涉效果。
操作步骤：

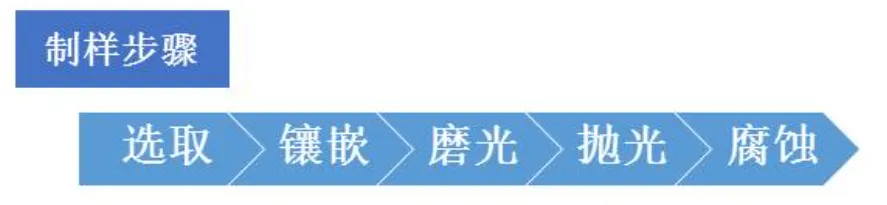

1. 样品制备：标准磨制、抛光，并且必须进行深度浸蚀以凸出相衬，因为物理膜本身不会选择性沉积。
2. 放入真空室：将样品放入真空镀膜机的样品台上。
3. 抽真空：将真空室抽至高真空（通常优于10⁻³ Pa）。
4. 蒸镀：加热蒸发源（如钨篮中的ZnSe），同时让样品台缓慢旋转，确保膜厚均匀。通过控制蒸发时间和功率来控制膜厚。
5. 取出的观察：待真空室恢复常压后取出样品，直接观察。

2. 离子溅射镀膜法（Ion Sputtering）

原理：在低真空室中充入惰性气体（如氩气），施加高压使气体电离产生等离子体。氩离子在电场作用下轰击靶材（如金、铂），将其原子溅射出来并沉积在样品表面。此方法形成的膜更薄、更均匀。
操作步骤：与真空蒸镀类似，但设备是离子溅射仪。过程更快（通常几十秒到几分钟），常用于扫描电镜（SEM）样品制备以消除电荷，同样适用于光学显微镜的彩色金相。

化学方法

化学方法是最常用、最经典的彩色金相技术，主要通过特殊的化学试剂（着色蚀刻剂）与样品表面发生选择性化学反应来成膜。

1. 热染色法（Thermal Coloring / Heat Tinting）

原理：将抛光后的样品在空气或特定气氛中加热（通常在300-600°C）。样品表面会迅速氧化形成氧化膜。不同相的氧化速率不同，导致氧化膜厚度不均，从而产生干涉色。
操作步骤：
1. 样品制备：按标准金相程序进行磨制、抛光，获得无划痕的镜面。
2. 清洁干燥：彻底清洗样品（如用酒精、丙酮超声清洗），并完全干燥。
3. 加热：将样品放入预热好的马弗炉或热板上，在空气中加热一定时间。温度和时间是关键参数，需根据材料成分通过试验确定（例如，不锈钢可能在400°C下加热5-20分钟）。
4. 冷却观察：取出样品，在空气中冷却至室温。此时表面已形成一层彩色氧化膜。
5. 直接观察：直接在光学显微镜下观察。注意：此膜非常脆弱，切勿再触摸或擦拭样品表面。

2. 阳极覆膜法（Anodizing）

原理：主要用于铝、钛、锆、钽等阀金属及其合金。将样品作为阳极，置于特定的电解液中通电。表面会通过电化学作用形成一层致密的阳极氧化膜。膜的厚度（ hence the color）与施加的电压（或电流密度）和合金成分直接相关。
操作步骤（以铝合金为例）：
1. 样品制备：标准磨制、抛光。
2. 电解装置：将样品作为阳极，连接电源正极；用一块铂金片或不锈钢板作为阴极，连接电源负极。两者平行放入电解液（常用： Barker's 试剂 - 含1.8% 氟硼酸的水溶液）中。
3. 通电氧化：在室温下施加一个恒定电压（例如20V DC），持续几十秒到几分钟。
4. 清洗干燥：取出样品，用流水轻轻冲洗，然后酒精冲洗并吹干。
5. 观察：显微镜下观察。不同取向的晶粒、不同相会显示出不同的颜色。

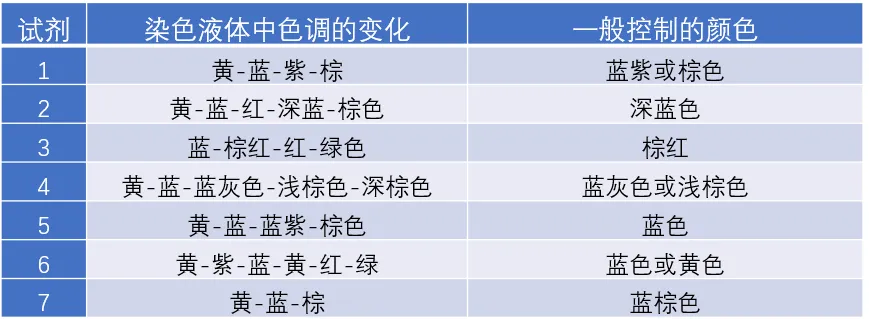

3. 化学染色法（Chemical Tint Etching）

原理：使用成分复杂的化学试剂，通过浸蚀和沉积双重作用在样品表面成膜。试剂中的某些成分优先与特定相反应，溶解其表面；同时，反应产物或试剂中的金属离子被还原并沉积在样品表面，形成厚度不一的硫化物、硒化物或其他化合物薄膜。
操作步骤：
- Beraha's 试剂：用于钢、铸铁、不锈钢。常用的一种是：100mL 水 + 20mL HCl + 0.6-1g K₂S₂O₅。其中K₂S₂O₅（焦亚硫酸钾）是成膜剂。
- Klemm's 试剂：用于铁合金、铝合金。常用的是饱和Na₂S₂O₅（硫代硫酸钠）水溶液。
1. 样品制备：标准磨制、抛光。
2. 试剂选择：根据材料选择著名配方。例如：

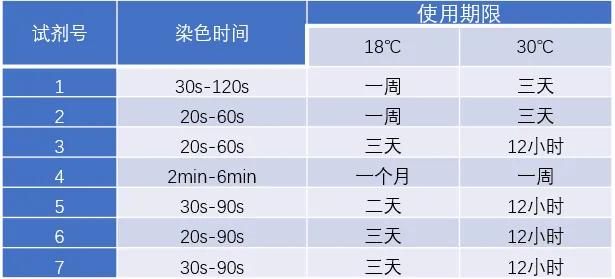

3. 浸蚀：用棉签蘸取试剂擦拭样品表面数十秒，或将样品浸入试剂中。时间需通过预实验确定。
4. 终止反应：迅速用流水冲洗，终止反应，然后酒精冲洗并吹干。
5. 观察：显微镜下观察。
