脱硫塔烟囟穿透严重，玻离鳞片防腐是否可行？

2018-08-08 12:07:51 作者：本网整理来源：防腐蚀论坛分享至：

夏日万宝路：

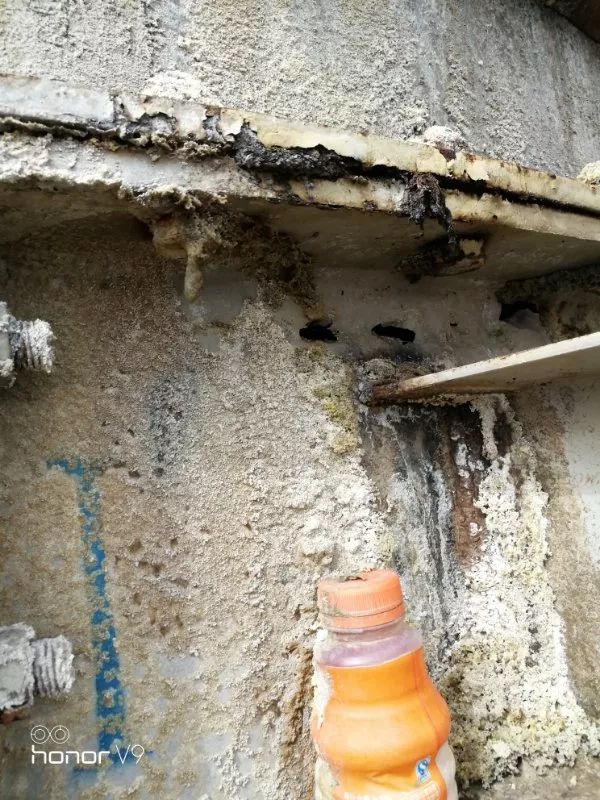

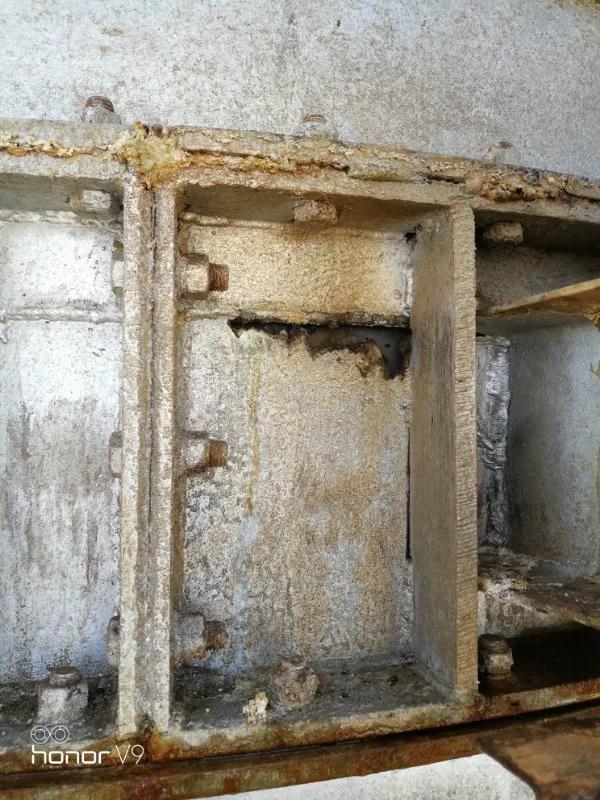

各位同仁好：请教一下，脱硫塔顶直排烟囟内径3.5米，顶部标高80米，烟囟净高44米。2205复合板，因原焊接质量问题绝大多数处焊缝腐蚀穿透严重，如何处理，玻离鳞片防腐是否可行？

木头人人：

可行是可行，就是施工难度太大（如果不拆下来的话）张作华：

除锈就让你够呛的，不要说乙烯基鳞片衬里了。

飞越：

如果使用鳞片施工的话，穿透部位必须补焊fm357784776:

目前国内火电厂脱硫系统防腐中使用的主要防腐材料就是乙烯基酯玻璃鳞片，应用于烟道/吸收塔/浆液箱等设备。塔顶直排烟囱的工况和烟气吸收塔内气相区相近，可以参考吸收塔的防腐方案。

对于这些腐蚀穿孔处的处理，只能在停机检修时按2205双相不锈钢的焊接规程从内部补焊，完成基体修补后再进行防腐施工。

读行者：

除锈成为大的问题了吗？干喷砂或者环保湿喷砂总能解决吧。不管怎么做，基材处理一定要到位，还是不要轻信哪些底材不需要怎么处理就可以施工的材料的。

青山：

可以尝试橡胶改性弹性体，保用10年以上。施工方法同胶泥，但是无气味。快速固化。但是，修补穿孔及除锈是必须的。

hanamxn:

补焊修复平整是必须的，因为你不修复平整整体受力就不一致，后期做的防腐层厚度也相差太大，不利于防腐层的防腐，要是局部防腐的话不建议用乙烯基类的胶泥，因施工要求较高，不好与其它的部位完全贴合，而且连接处容易造成缝隙腐蚀。

怡情逍遥：

2205不锈钢用于这个环境，本身性价比就极低，价格老贵，耐不住酸露点时稀硫酸对其腐蚀，主要体现在点蚀引发穿孔，特别是热影响区，晶相析出或晶型变异，晶粒长大引起微局部缺陷时，同时表面光洁度也很重要，避免产生划伤很关键，补焊还是会产生这种情况，甚至更厉害，焊缝一多，更多缺陷点，一年不到就会产生穿透，必须用防腐材料隔绝。玻璃鳞片要慎重老虑施工质量，切勿出现漏点，孔隙等缺陷，可使用某家砂浆腻子喷涂机施工防止人工刮涂产生的失误，另考量玻璃鳞片在2205光滑表面的附着力（表面肯定不会有锈，而是银色光滑，但大量穿孔）。

xinjie112:

单就材料来说，玻璃鳞片材料时可行的，主要问题就是施工难度较大，基层处理要做好，比较麻烦，焊缝穿孔应提前补好。

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑：韩鑫
