实验测试

    为了更科学的论证304与超纯铁素体在排气系统应用中腐蚀性能的优劣，进行下述腐蚀性能测试。

    1、 凝结液腐蚀以及单离子及离子组合敏感性：304、436、439、441并进行寿命预测。

    1-1：凝结液腐蚀试验（20周期）结果

    结论：436、441、439点蚀发展慢，优于304不锈钢

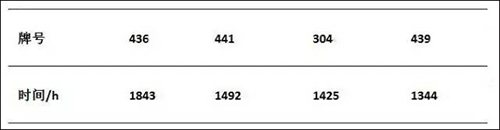

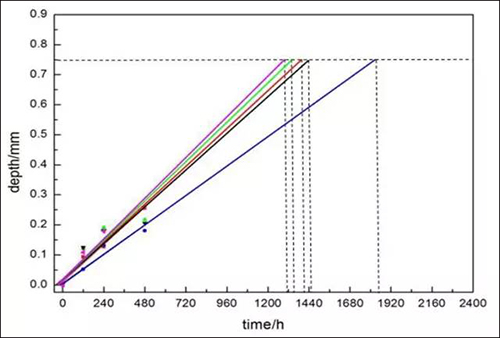

    1-2：凝结液腐蚀试验（20周期）寿命预测

    结论：根据Gumbel分布统计，进行寿命预测结果：436 >441 >304 >439

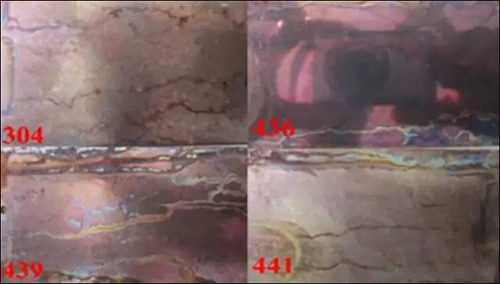

    晶间腐蚀评价

    结论：超纯铁素体不锈钢耐晶间腐蚀性能明显优于奥氏体不锈钢304

    盐雾腐蚀评价

    结论：模拟实际工况，对样品进行400℃条件下加热2小时，然后进行盐雾腐蚀测试，测试结果表明，超纯铁素体不锈钢与奥氏体不锈钢相当。

    试验进展及使用效果

    对耐晶间腐蚀性能及一般的耐凝结液腐蚀性能，441、436表现出较304更优异的性能。

    超纯铁素体不锈钢后处理器，经过生产工艺、试验台架及整车使用考核，完全满足产品设计要求，且价格稳定。
