新华社追踪调查！重庆武隆食堂燃爆因何发生？

2022-01-11 16:14:39 作者：中国腐蚀与防护网来源：中国腐蚀与防护网分享至：

重庆武隆食堂垮塌事故已致16人死亡

据人民日报客户端消息，1月7日中午12时10分许，重庆武隆区凤山街道办食堂疑似燃气泄漏发生爆炸，导致房屋垮塌，共造成26人失联。

截至23点5分，26人全部救出，其中16人确认死亡，伤者均已送往医院，正在全力救治。

据现场目击者称，1月7日晚，重庆武隆食堂坍塌事故最后一名被困人员被顺利救出，紧急送往医院救治。

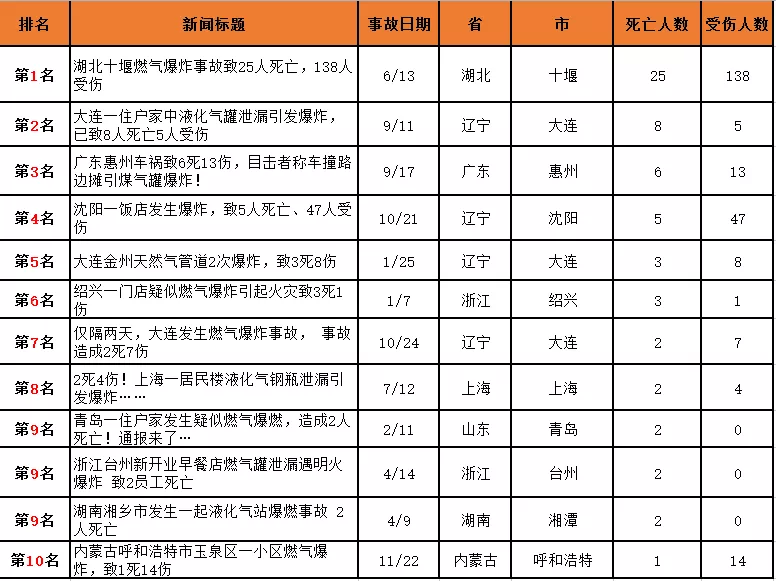

【爆炸数据】2021年度全国十大燃气爆炸新闻

多起重大燃气爆炸事故调查结果细节公布！

当前，我国燃气使用规模不断增长，燃气安全隐患点多面广，燃气事故时有发生。为进一步推动各地区、各部门以及企业和社会公众深刻吸取事故教训，提升燃气安全意识，落实安全管理责任，有效防范和坚决遏制燃气安全事故发生，切实维护好人民群众生命财产安全，下面小编汇总近年来发生的燃气生产安全事故典型案例。

吉林省松原市

”7.4“燃气管道泄漏爆炸较大事故

2017年7月4日13时23分许，吉林省松原市宁江区繁华路发生城市燃气管道泄漏爆炸事故，造成7人死亡，85人受伤。

事故原因：施工企业在实施道路改造工程旋喷桩施工过程中，钻漏地下中压燃气管道，导致燃气大量泄漏，扩散到附近建筑物空间内，积累达到爆炸极限，遇随机不明点火源引发爆炸。

主要教训：一是施工企业不具备施工能力，以欺骗手段承揽工程，并存在转包、非法分包等违法违规行为，分包工程管理缺失；二是燃气企业未与施工单位制定燃气设施保护方案，未对施工现场进行指导和监护；三是应急处置混乱，未及时关闭泄漏点周边阀门阻断气源，未对现场及周围建筑物的燃气浓度进行检测，未有效组织人员疏散；四是地方有关部门未严格落实监管责任。

浙江省杭州市桐庐野鱼馆

”7.21“燃气爆燃较大事故

2017年7月21日8时32分，浙江省杭州市西湖区桐庐野鱼馆因液化石油气泄漏发生爆燃事故，共造成3人死亡、44人受伤。

事故原因：餐馆内一只液化石油气钢瓶瓶阀处于开启状态，橡胶软管老化且连接不牢固致软管脱落，气体持续泄漏，达到爆炸极限后遇冰箱压缩机启动时产生电火花而引发爆炸，爆炸导致现场醇基燃料及其他可燃物质发生剧烈燃烧引发临近的另一只液化石油气钢瓶受高温烘烤而超压爆裂，发生第二次爆炸。

主要教训：一是桐庐野鱼馆未落实安全生产主体责任，未依法经消防审查合格擅自投入使用，在气瓶储存间堆放醇基液体燃料等易燃易爆物品，部分连接软管不符合国家标准规范要求且长期未更换；二是相关部门对非法经营、非法充装、非法运输液化石油气的行为打击不力；三是燃气安全监管责任落实不到位，安全生产监督检查流于形式。

江苏省无锡市鹅湖镇双乐小吃店

”10.13“液化石油气爆炸较大事故

2019年10月13日11时6分许，江苏省无锡市锡山区鹅湖双乐小吃店发生一起液化石油气爆炸事故，造成9人死亡，10人受伤。

事故原因：小吃店液化石油气钢瓶使用不符合规定的中压调压阀，导致出口压力过大，加之软管与集气包连接的卡箍缺失，造成软管与集气包连接接头脱落，液化石油气大量泄漏、积聚，与空气混合形成爆炸性气体，遇到电冰箱压缩机启动时产生的电火花而引发爆炸。

主要教训：一是小吃店使用虚假证明将住宅作为餐饮场所开展经营活动，气瓶间未设置在单层专用房间且在民用住宅房内，在不具备安全条件的场所储存、使用燃气；二是燃气经营单位未对送气工进行安全教育培训，对违反安全用气规定的用户未停止供气；三是燃气燃具经营单位无资质违规安装；四是地方有关部门对餐饮业燃气安全漏管失管。

北京市顺义区

”12.3“燃气爆炸较大事故

2019年12月3日2时43分许，北京京日东大食品有限公司一期生产车间内发生燃气爆炸事故，造成4人死亡、10人受伤。

事故原因：生产车间燃气管道主阀门法兰垫片为甲基乙烯基硅橡胶材质，受液化石油气和二甲醚混合气体长期腐蚀，发育出微小裂隙并逐渐增长，局部发生破损脱落，在管道内部压力作用下形成泄漏口，泄漏出的气体与空气混合形成爆炸性气体，遇电气火花等点火源发生爆炸。

主要教训：一是未按标准设置安全设施，部分管道、阀门等燃气设施封闭在通风不良的场所内，且未按照国家标准设置通风、燃气泄漏报警等安全设施；二是燃气企业未对用户燃气设施定期开展安全检查，长期违法供应掺二甲醚的不合格液化石油气；三是地方有关部门对燃气企业长期销售供应掺混二甲醚的液化石油气等违法违规问题查处不力。

上海市青浦区

”2.1“燃气管道泄漏爆炸事故

2021年2月1日20时40分许，上海久宸燃气管道工程有限公司4名抢修人员在民惠佳苑二区400号102室室外抢修燃气管道时，102室室内突然发生闪爆，102室南北两侧玻璃门窗受冲击碎裂，造成在北窗附近施工的5名抢修人员受伤、室内1名居民受伤。

事故原因：4名抢修人员在小区内抢修室外燃气管道时，在开挖施工时间较长、泄漏点位于混凝土路面下方、不得直接破拆的情况下，未及时做好泄漏管道的封堵切断保护工作，导致燃气在102室内集聚并逐步积累达到爆炸极限，遇点火源突然发生闪爆。

主要教训：一是未严格落实燃气管道抢修施工方案，未及时做好泄漏管道的封堵切断保护工作；二是未有效辨识现场安全风险，未明确告知住户做好室内安全防护措施；三是燃气公司未督促抢修作业施工单位严格落实燃气管道抢修标准化施工方案。

湖北省十堰市张湾区艳湖小区集贸市场爆炸

2021 年 6 月 13 日 6 时 42 分许，位于湖北省十堰市张湾区艳湖社区的集贸市场发生重大燃气爆炸事故，造成 26 人死亡，138 人受伤，其中重伤 37 人，直接经济损失约 539万元。

事故原因：经调查，事故直接原因是天然气中压钢管严重锈蚀破裂，泄漏的天然气在建筑物下方河道内密闭空间聚集，遇餐饮商户排油烟管道火星发生爆炸。通向爆炸现场燃气管道采用D57×4无缝钢管，设计压力是0.4MPa，工作压力0.25MPa，压力并没有超标。但是燃气管道改造后却埋在了排水渠的旁边，并且施工人员犯了个”小错“：弯头处的防锈并没有按照规范做到位。附近暗渠原本就潮湿，小区排水渠里每天都排放腐蚀性生活污水，加上集贸市场餐饮店厨房往里排出含二氧化碳的热废气，燃气管道时刻处在酸性水汽环境中，时间一长，钢管就被锈蚀了。

主要教训：事故也暴露了违规建设形成隐患、隐患长期得不到排查整改、物业管理混乱、现场应急处置不当等问题。该事故是一起重大生产安全责任事故。

重庆武隆食堂为何爆炸？

究竟是什么原因造成如此大的损失？详细原因官方未公布，笔者根据多年对安全事故的关注和研究，对此次事故的发生原因作了初步分析。

燃气管道老化

网上有讨论这次食堂爆炸是管道燃气还是燃气罐的引起的。笔者基本判断是燃气管道泄漏，导致燃气泄漏的可能性最大，引起爆炸。

早些时候，我们生活中所使用的燃气大都是一罐一罐的煤气。家用煤气的主要成分为氢气、一氧化碳，它们被加压送入煤气罐中。由于罐中压力很高，这些气体会呈现为液态。但也正是压力太高，使用煤气罐存在风险。而且其成分中有一氧化碳，一旦泄漏出来，还会造成中毒。燃气罐一般是家庭使用得比较多，发生泄漏的可能性大，频次高，但是从威力来看，将一百多平方的二层房子夷为平地，个别燃气罐的威力还达不到。

据现场一名燃气公司工人称，准备处理埋在食堂墙外地下的燃气管道。燃气工人描述，这条燃气管道埋在地下约半米深，管道直径3.2公分，可承载几十户用气。现场应急指挥部工作人员称，处置人员正向下挖，试图清理排查出爆炸点。分析若是燃气燃爆，此前可能已在室内泄漏了一定量燃气。

此次事故从现场图片来看，有点像湖北十堰燃气爆炸现场相似，当时是26死138伤，也是震惊全国。

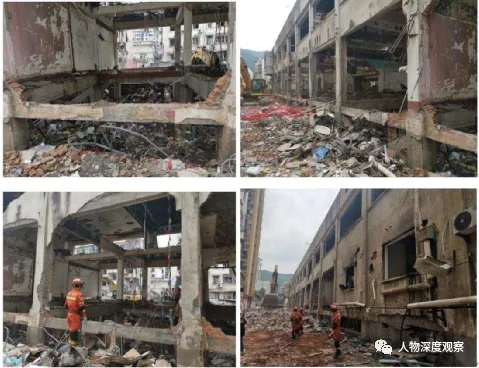

湖北十堰爆炸现场

据了解，发生垮塌房屋为二层砖混预制板结构，修建于上世纪80年代，为街道办事处机关内部食堂，发生爆炸的是老楼。事发于当天中午12点10分，那个时候正是到了吃饭的时候，此时发生爆炸，所造成的毁灭性也可想而知。燃气管道老化、房屋老化、时间节点不好，三者正好碰在一起，就造成了这次灾难的主要原因。虽然官方尚未公开事故的具体原因，但燃气泄漏的可能性还是非常大的。年关将至，这次事故不知道又要让多少家庭蒙上阴霾，实在让人痛心。希望有关部门迅速查明并公布原因，举一反三，警钟长鸣，树牢生命至上理念，安全大于天，细节尤为重要！

延伸阅读：

城市燃气管道泄漏检测技术的发展及应用

在当前城市中，燃气是人们的日常必用能源，燃气管道是输送燃气的重要途径，燃气管道施工完成后，在长期使用过程中，有可能会出现燃气管道泄漏问题，这种问题不但会影响燃气输送的安全性与高效性，对于燃气公司的经济效益也会造成不良影响，在严重情况下，还会危及城市居民的生命财产安全，所以城市燃气管道泄漏问题绝对不能忽视，对管道泄漏检测技术进行有效应用，加强城市管道检测是解决燃气管道泄漏问题的有效措施。基于此，以城市燃气管道泄漏检测技术为侧重点，对其发展与应用进行深入分析。

城市燃气管道在具备绝对安全性的情况下，是为人们生活提供便利的重要城市基础设施，但是一旦出现燃气管道泄漏问题，城市燃气管道就成为危害城市居民稳定生活的危险源，因为城市燃气管道对于社会大众正常生活具有重大影响，因此城市管道泄漏问题受到城市建设管理部门及广大民众的广泛关注，而燃气管道泄漏检测技术也因此受到同等重视，由此可见，对于城市管道泄漏检测技术的应用及发展进行有效分析是很有必要的。

1 城市燃气管道泄漏

城市燃气管道最主要的安全隐患就是燃气管道泄漏，燃气泄漏始终是威胁燃气输送的主要原因。通常将燃气管道泄漏以大中小三种程度作为评判标准。举例来说，小漏的标准是泄漏气体量低于燃气输送总量的3%。这种级别的泄漏通常是因为燃气管道的防腐层出现了破损，该破损位置受到了土壤中多种因素的破坏，使得管道出现破损导致泄漏。中漏的核定标准通常指泄漏气体量维持在总输送量的3%~10%。泄漏气体量大于总输送量的10% 则被称为大漏。在日常性燃气管道输送燃气的过程中，管道泄漏的情况多种多样，可能是阀门问题，或者是操作流程问题，出现问题后应当及时对管道进行检测，发现泄漏点，封堵泄漏点或者替换管道保证城市燃气输送安全。

2 城市燃气管道泄漏检测技术类型

2.1 人工巡线

在发达国家，管道泄漏检测方法已经逐渐采用高科技检测方法替代了人工巡视检测方法。例如国外某公司研制成功了一种可以进行空中检测的燃气泄漏检测技术，该技术可以将仪器安装在直升飞机上，通过直升飞机以60~120km/h 的速度在80~200m 的空中范围内完成对地面的燃气管道泄漏检查过程。该技术虽然是空中检测技术，但是其检测精度与检测准确度都已经达到了很高的水准。而在我国，对于管道泄漏检测方法，大多仍然停留在人工巡视检查的方法，虽然与发达国家的高科技技术相比，员工检测方法相对较为落后，但这种检测方法在当前仍然能够满足我国对燃气管道泄漏检测技术的需求。通过对国外高科技泄漏检测技术的研究，发现其原理是因管道泄漏发生后，泄漏的气体会在某一个地区进行扩散，相关设备仪器能够通过在空中拥有的较好视野对聚集在某一区域内的浓度较高的气体团进行侦测，并定位气体泄漏区域。通过人工巡视的方法，结合这种方法能够取长补短在最短的时间内找到燃气泄漏的位置。因此人工巡视结合高空侦测，能够极大提高燃气管道泄漏的检测工作。

2.2 内检测技术

内检测技术所依托的是燃气管道清管器，传感器通常被用来清理管道内壁可能会对管道造成负面作用的物质，如积水和腐蚀性物质。且清管器能够在工作的同时搭载其他相关的技术。例如，在清管器上添加涡流技术，超声波技术以及电磁技术，就能够实现将管道泄漏检测准确度大幅度提高的目的。当前，随着科学技术的飞速发展，清管器已经可以和现代科技进行很好的融合，借助电子计算机技术，可以通过清管器的运行过程及时生成管道检测效果图。通过在清管器是搭载多种不同的传感器以及拍摄设备进行数据收集，以及图片和视频的拍摄，同时完成数据的分析和处理工作。除了清管器本身的清洁功能，清管器越来越擅长管道内部情况的探查功能。如通过压力以及温度检测装置，能够检测管道内壁金属含量的损失情况。

技术人员通过对燃气管道内壁进行磁化，使得管道内壁磁通量达到饱和，当附带检测装置的清管器在管道的运行时发生泄漏的位置会产生与完好管壁所不同的漏磁场。通过定位这个漏磁场，来实现泄漏点的定位。诸如此类的燃气管道泄漏检测技术数不胜数。随着微处理技术以及有限元技术的不断发展，类似这样的燃气泄漏管道检测技术及应用场景逐渐增多。越来越成熟的应用在管道泄漏检测领域。而这种技术也存在一定的缺陷，某些传感器仍然受到燃气管道内部环境的影响，传感器采集数据的种类过于单一，所以这些技术较为集中地应用在金属管道的泄漏检测过程中。

2.3 外检技术

随着科学技术的进步，燃气管道的仪表也在不断地推陈出新，结合计算机技术，管道也能够实现燃气管道泄漏技术的探测工作。

2.3.1 压力点分析法

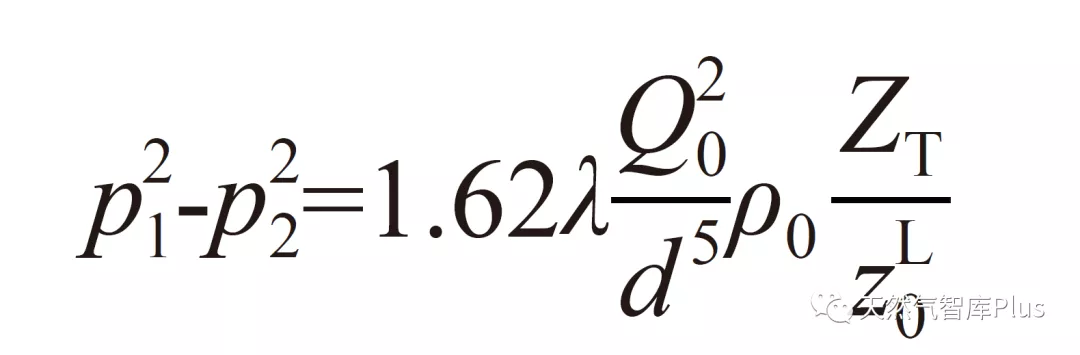

在燃气管道正常运行过程中，管道内部的流体流动速度，以及压力和流体密度通常呈现一定的稳定状态。这使得压缩机的能量输出也相应的保持在一个稳定的状态。当压缩机的能量输出出现变动，就会引起管道内部流体的密度、压力与速度产生动态变化，压力变化与管内气体流量之间的关系表征如下公式：

式（1）中 p 为管内压力，ρ 为管内气体密度。

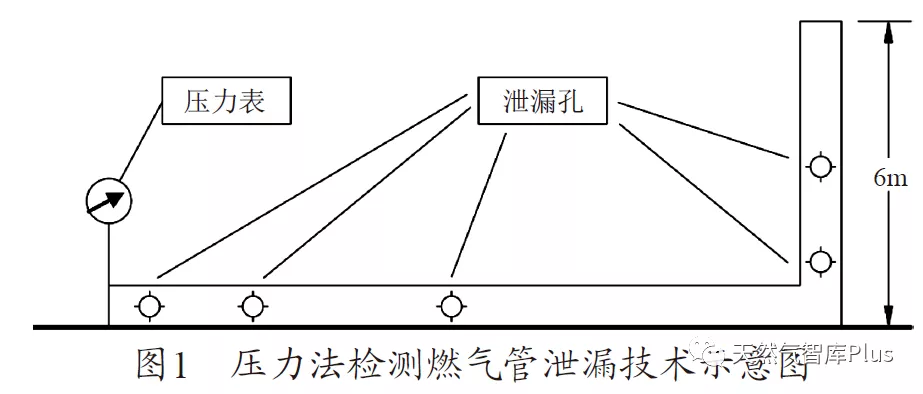

根据这个原理，如果燃气管道出现了泄漏情况，管道内介质会从一个稳定状态迁跃到另外一个稳定状态。持续时间受动量与冲量的影响，并不固定。本方法通过对管道内介质的参数变化来进行渗漏情况的检测，是较为有效的一种燃气泄漏检测方法，其操作具体方法示意如图1 所示。

2.3.2 特性阻抗法

这是一种通过化学性质变化作为燃气管道渗漏检测依据的高效检测方法，该方法由日本发明。具体检测方法是：首先在燃气管道的周围架设穿透性良好的绝缘材料，然后通过移动加载了各种传感器的设备对燃气管道进行渗漏检测。传感器的绝缘材料通常采用多孔聚四氟乙烯树脂，该材料具有导电率高、阻燃性强，以及化学性质较为稳定的特点。

2.3.3 压力波法

压力波法是我国当前在燃气管道泄漏检测技术中应用最多的一种技术。该技术的检测原理是，假设某管道发生泄漏，则该管道会发生压力变化。压力从泄漏点向上一级和下一级管道分别传输压力，该压力被称为递减压波。这会导致上一级管道的出站压力和下一级管道的进站压力下降。依照这个原理在出站进站设置传感器检测压力变化，通过压力传递时间差来判定泄漏点的位置。

2.3.4 基于数据变化的泄漏检测方法

通过计算机技术对管道中介质参数的变化进行力学建模，通过对力学建模的各项参数进行计算并与实际测量的数值进行比较。如偏差较大即发生了泄漏情况。这种检测方法通过将计算机技术与信息技术相结合，通过控制理论进行检测。该方法虽然检测结果较为准确，但对于检测仪器的精度也有较高的要求。较为适合对于已经建立完成目标管线全程的仪器监控系统的管道泄漏监测。

3 城市燃气管道泄漏检测方法应用

通常可能把管道泄漏或其他管道危险的情况主要分为以下三种：

1）与管道耐久性无关的危险因素，这种危险因素通常不是因为设备因为长时间使用老化出现了泄漏，常常是因为外力因素导致的。

2）因为管道在长期的使用过程当中，难免会因为土壤中的其他介质导致防腐层遭到破坏加上金属的其他因素，对管道造成腐蚀产生的泄漏。

3）主要在进行日常维护维修的过程当中，施工不当造成的泄漏隐患。

3.1 由外力引起的管道泄漏检测

以某城市案例为例，燃气公司工作人员在进行日常巡检过程当中发现了疑似泄漏情况。于是对疑似泄漏点进行开挖检测操作，开挖后发现，该位置的煤气管道上方出现了一条水泥材质的自来水管，因为自来水管的修建与煤气管道距离过于接近，在燃气管道上方发现了明显的凹痕。通过检测发现凹痕位置有燃气泄漏现象，可以确定该泄漏现象是因为安装自来水管对燃气管道造成了破坏，引发了泄漏。经过燃气公司对该泄漏点的封堵，该区域燃气管道恢复正常使用。

3.2 有管道外壁腐蚀引起的泄漏检测

以某城市案例为例，当地燃气公司接到某小区报告，报告称该小区燃气压力过低。燃气公司立即对该区域重点燃气管线进行检测，在找到疑似泄漏点后，对泄漏点进行开挖验证。验证表明判断正确，在该泄漏点找到了两处不同的泄漏点，这两处泄漏点都是因为防护层遭到破坏后，管道被腐蚀产生的泄漏。经过燃气公司对该两处泄漏点的封堵，该小区燃气压力恢复正常。

3.3 由施工问题造成的管道泄漏

某城市燃气管道日常检测过程当中的案例，检测人员通过利用人工巡检以及互相关分析法结合的分析方法进行日常巡检，在检测过程中发现疑似泄漏点，泄漏点的位置大约在中压管道预留头的末端，通过对管道建设的相关资料以及日常巡检日志进行综合分析，初步判断是因为施工造成了预留头的泄漏问题。开挖后证明判断正确，经过封堵施工后燃气管道压力恢复正常。

4 结语

首先对城市燃气管道泄漏问题展开简单明了的分析论述，并将燃气管道泄漏检测技术作为重点，对燃气管道泄漏检测方法及相关技术以及技术应用进行了更深层次的细致分析，发起此举的目的就是为了促进城市居民生活的安全性与稳定性，并为城市燃气管道管理部门提供一些参考，便于城市燃气管道管理工作的高效开展。

燃气管道防腐技术及腐蚀评价

摘要

管道腐蚀是造成燃气泄露的一个重要原因，腐蚀后所造成的管道蚀穿、断裂不仅影响了正常的燃气供气，同时还极有可能出现着火和爆炸，带来较为严重的后果。本文通过对国内防腐途径和防复方法概述，从地下管道防腐、管道内部、外部、室内以及架空管道防腐这几个方面的内容，简单对我国燃气管道的防腐技术加以论述。

燃气管道防腐设计是整个城市燃气管道铺设过程中的首要问题，保证燃气管道防腐的质量是整个城市燃气管道铺设过程中的重要环节。

1. 燃气钢管腐蚀类型及原因

根据腐蚀方式，地埋燃气管道分为均匀腐蚀和局部腐蚀。根据电池阴阳极区间距大小，钢管腐蚀分微电池腐蚀和宏电池腐蚀两种。宏电池腐蚀，电池阴阳极区间距几厘米甚至几米，在土壤电阻在微电池回路中的电阻中占有很大比例，所以宏电池腐蚀的快慢与土壤电阻率有很大关系。宏电池腐蚀会在地下钢管表面形成斑状或孔状腐蚀，危害极大，又称为局部腐蚀。

从以上分析不难看出，埋地燃气管道的腐蚀主要与阴阳极区、电流流动相关，这些方面相互独立同时互相影响，这为燃气管道防腐技术的研究提供了理论支持。

2. 燃气管道防腐蚀技术分析

传统的燃气管道防腐技术主要有绝缘层防腐法和电保护法两种，随着技术的不断进步，除了在深埋管道前进行防腐之外，在不开挖深藏管道情况下，也可以进行地下钢管防腐的研究。

2.1 绝缘层防腐法

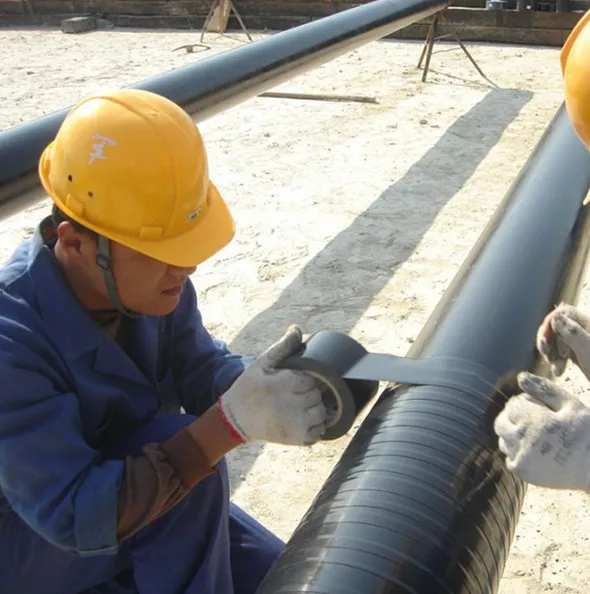

这种方式主要是针对阴阳极区间距和电流流动这方面采取的解决技术，在钢管外壁涂抹防腐层，增大钢管回路中的电阻，从而降低电流对管道造成的影响，这种方式起到暂缓电流腐蚀的作用。然而，一旦绝缘层收到腐蚀，暴露的钢管部分加速局部腐蚀。绝缘层防腐方法中，使用油漆涂料已经无法满足燃气钢管防腐需求。目前使用较多的防腐层材料主要为沥青和聚乙烯胶带，后者施工安全便捷，而且不容易产生新的环境污染。

2.2 电保护法

电保护法具体可以分为阴极保护和阳极保护。所谓阴极保护是指对金属管道加入定量的阴极电流，让金属管道的表面阴极化，将其称为电化学电池中的阴极，从而实现对表面的防腐。这种保护主要适用于水和土壤之中；而阳极跟阴极保护的原理相同，只是为加的电流不同，阳极电流会使金属的表面出现钝化现象，从而可以实现对管道的防腐。这种防腐保护主要用于燃气管道处于强酸、盐类等带来较强腐蚀性的环境下的防腐，而一般的燃气管道也不会置于这些强腐蚀的环境之下，同时阳极保护所需要耗费的成本较高，因此在实际的燃气管道防腐中一般只讨论电保护法中对管道的阴极保护。电保护法主要是针对钢管阴阳极进行的防腐保护，对钢管外加直流电源，使钢管形成阴阳两极保护，消除阴阳极差，减少对土壤电阻的依赖。

上述两种方法对于燃气管道的防腐能力都有一定的作用，但是，绝缘层防腐法仅起到一定的缓解作用，电保护法可以治本，二者都有自身优劣，所以在实际操作中将二者结合起来，可以起到更好的防腐蚀效果。

2.3 非开挖探测防腐技术研究

随着科技的不断进步，燃气管道防腐技术除了绝缘层防腐蚀方法和电保护法之外，可以在不开挖深埋管道的情况下对钢管腐蚀情况进行探测。

这些方法有多频管中电流法、皮尔逊法、土壤腐蚀性检测、管道杂散电流检测，通过这些方式可以在燃气钢管防腐操作中进行有的放矢，对可能产生较强腐蚀的区域进行多重防腐，从而减少钢管腐蚀对整个网络造成的恶劣影响。

电流法和皮尔逊法主要用于非开挖燃气管道防腐层的探测，多频管中电流法多对外防腐层的整体质量进行评估，皮尔逊法则多用于对外防腐层破损进行检测和定位。

2.4 采用耐腐蚀的管材

选择耐腐蚀的管道材料是最为基本的防腐技术，这同时也是从根本上提高管道防腐性，提高燃气管道使用寿命的方法。耐腐蚀的管材目前指的一般是塑料管、铸铁管、玻璃钢管以及其它的非金属管道，而我国目前在非金属的燃气管材的选择上主要是聚乙烯管。聚乙烯作为一种热塑性工程材料，可以实现多次的加工，同金属管材相比，聚乙烯同样具有燃气管道所要求的刚度、强度、柔韧度、抗冲击性、耐模型以及重要的耐腐蚀性等性能，所以在聚乙烯管道的铺设中不需要防腐，这是我国目前在非金属燃气管道中应用最为广泛的管材。

2.5 非金属涂层和包覆层法

这种管道的防腐技术一般是针对地下管道而言的。由于埋地管道都是要跟土壤相接触，而土壤中所涉及到的物质有很多，包括固体、气体以及液体等三种形态。土壤中的水分都含有一定的矿物质盐，使土壤具备导电性而形成电解质。这种电解质会使侵没在内的金属释放正离子，从而产生电化学反应，这种电化学反应都会使处于阳极区的金属离子受到腐蚀，从而出现金属的腐蚀现象。具体而言，就是通过对管道的非金属涂层和包覆层法对金属表面的绝缘处理，将电解质的土壤和管道愤慨，加大土壤电阻的数值，从而减小腐蚀电流，达到对管道防腐的目的。这种防腐涂料主要包括环氧煤沥青防腐层、聚乙烯防腐层、聚乙烯胶粘带防腐层以及石油沥青防腐层等。

3. 燃气管道腐蚀评价

3.1 燃气管道腐蚀评价的意义

与以往燃气管道的安装维护相比较，燃气管道防腐蚀将后期维护的问题提到了安装过程前中，而不是安装之后，这种事前维护的损失要远远小于事后维护，这就将被动的事后响应变为主动的事前检测预防。

燃气管道防腐具有重大意义。首先，不仅可以提高燃气管道网络运行的顺利和安全，减少不必要的灾难，降低安全事故发生率，减少人身财产安全和对环境的污染。其次，事前防腐还可以降低网络运行的成本，提高燃气运营效益。另外，燃气管道腐蚀评价还可以对决策层进行总体的决策提供有利数据和思路。

3.2 燃气管道腐蚀评价的思路

对燃气管道进行腐蚀评价，首先需要对管道进行实地的勘察，对周边环境考察和检测，获取第一手资料；其次，通过有资质的防腐层检测单位进行间接检测，确定防腐层的位置和防腐程度；第三，根据两方检测结果对腐蚀位置进行确认，一般为开挖验证；最后，根据管道外腐蚀进行评价并制定钢管维修方案。

结语

燃气管道在城市生活、生产能源的网络供给中意义非凡，一旦产生破坏，负面影响十分巨大，所以，不仅需要对燃气管道的防腐技术进行深入研究和探讨，还需要在实际操作中执行到位，保证燃气管道的安全顺利运行。

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
