导读：我们都经常有接触到航空运输，比如发过航空货运了，比如坐过飞机了。大家看到飞机的时候可能都有个疑问：飞机到底是什么做的呢？为什么可以装载那么多那么重的货物还可以飞那么高？我们带着疑问往下看。

一、钛的简介

1948年美国杜邦公司才用镁法成吨生产海绵钛——这标志着海绵钛即钛工业化生产的开始。而钛合金因具有比强度高、耐蚀性好、耐热性高等特点而被广泛用于各个领域。

钛在地壳中含量较丰富，含量排第九位，远高于铜、锌、锡等常见金属。钛广泛存在于许多岩石中，特别是砂石和粘土中。

二、钛的特性

强度高：是铝合金的1.3倍，镁合金的1.6倍，不锈钢的3.5倍，金属材料中的冠军。

热强度高：使用温度比铝合金高几百度，可在450～500℃的温度下长期工作。

抗蚀性好：耐酸、耐碱、耐大气腐蚀，对点蚀、应力腐蚀的抵抗力特别强。

低温性能好：间隙元素极低的钛合金TA7，在-253℃下还能保持一定的塑性。

化学活性大：高温时化学活性很高，轻易与空气中的氢、氧等气体杂质发生化学反应，生成硬化层。

导热系数小、弹性模量小：导热系数约为镍的1/4，铁的1/5，铝的1/14，而各种钛合金的导热系数比钛的导热系数约下降50％。钛合金的弹性模量约为钢的1/2。

三、钛合金的分类及用途

钛合金按用途可分为：耐热合金、高强合金、耐蚀合金（钛-钼，钛-钯合金等）、低温合金以及特殊功能合金（钛-铁贮氢材料和钛-镍记忆合金）等。

尽管钛及其合金应用的历史不长，但由于它那超众的性能，已经获得了多个光荣称号。首先荣获的称号就是“空间金属”。它重量轻、强度大又耐高温，特别适于制造飞机和各种航天器。目前世界上生产的钛及钛合金，大约有四分之三都用于航空航天工业。许多原来用铝合金的部件，都改用了钛合金。

四、钛合金的航空应用

钛合金主要用于飞机及发动机的制造材料，如锻造钛风扇、压气机盘和叶片、发动机罩、排气装置等零件以及飞机的大梁隔框等结构框架件。航天器主要利用钛合金的高比强度，耐腐蚀和耐低温性能来制造各种压力容器、燃料贮箱、紧固件、仪器绑带、构架和火箭壳体。人造地球卫星、登月舱、载人飞船和航天飞机也都使用钛合金板材焊接件。

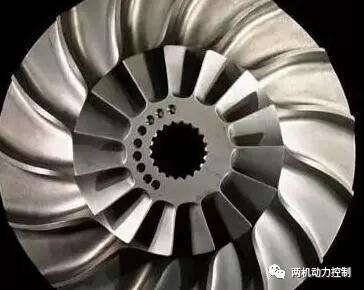

航空运输飞机的材料为什么非得要用钛合金啊？

1950年美国首次在F-84战斗轰炸机上用作后机身隔热板、导风罩、机尾罩等非承力构件。60年代开始钛合金的使用部位从后机身移向中机身、部分地代替结构钢制造隔框、梁、襟翼滑轨等重要承力构件。70年代起，民用机开始大量使用钛合金，如波音747客机用钛量达3640公斤以上占机重28%。随着加工工艺技术的发展，在火箭、人造卫星和宇宙飞船上，也用了大量的钛合金。飞机越先进，使用的钛越多。美国F—14A战斗机使用的钛合金，约占机重的25%；F—15A战斗机为25.8%；美国第四代战斗机用钛量为41%，其F119发动机用钛量为39%，是目前用钛量最高的飞机。

五、钛合金在航空中被大量应用的原因

现代飞机的航行最高时速已达到音速的2.7倍以上。这么快的超音速飞行，会使飞机与空气摩擦而产生大量的热。当飞行速度达到音速的2.2倍时，铝合金就经受不住了。必须采用耐高温的钛合金。当航空发动机的推重比从4～6提高到8～10，压气机出口温度相应地从200～300℃增加到500～600℃时，原来用铝制造的低压压气机盘和叶片就必须改用钛合金。

近年来科学家们对钛合金性能的研究工作，不断取得新的进展。原来由钛、铝、钒组成的钛合金，最高工作温度为550℃～600℃，而新研制的钛化铝（TiAl）合金，最高工作温度已提高到1040℃。用钛合金代替不锈钢制造高压压气机盘和叶片，可以减轻结构重量。飞机每减轻重10%，可节省燃料4%。对火箭来说，每减轻1kg的重量，就可增加15km的射程。

航空运输飞机的材料为什么非得要用钛合金啊？

钛合金材料飞机起落架零件

六、钛合金机加工特性分析

首先，钛合金导热系数低，仅是钢的1/4，铝的1/13，铜的1/25。因切削区散热慢，不利于热平衡，在切削加工过程中，散热和冷却效果很差，易于在切削区形成高温，加工后零件变形回弹大，造成切削刀具扭矩增大、刃口磨损快，耐用度降低。

其次，钛合金的导热系数低，使切削热积于切削刀附近的小面积区域内不易散发，前刀面摩擦力加大，不易排屑，切削热不易散发，加速刀具磨损。最后，钛合金化学活性高，在高温下加工易与刀具材料起反应，形成溶敷、扩散，造成粘刀、烧刀、断刀等现象。

七、加工中心加工钛合金特点

加工中心可以多个零件同时加工，提高生产效率。

提高零件的加工精度，产品一致性好。加工中心有刀具补偿功能，可以获得机床本身的加工精度。

有广泛的适应性和较大的灵活性。如本零件的圆弧加工、倒角和过渡圆角。

可以实现一机多能。加工中心可以进行铣削、钻孔、镗孔、攻丝等一系列加工。

可以进行精确的成本计算，控制生产进度。

不需要专用夹具，节约大量成本经费，缩短生产周期。

大大减轻了工人的劳动强度。

可以与UG等加工软件进行多轴加工。

航空运输飞机的材料为什么非得要用钛合金啊？

八、刀具及冷却液材料的选择

1、刀具材料选用应满足下列要求：

足够的硬度。刀具的硬度必须要远大于钛合金硬度。

足够的强度和韧性。由于刀具切削钛合金时承受很大的扭矩和切削力，因此必须有足够的强度和韧性。

足够的耐磨性。由于钛合金韧性好，加工时切削刃要锋利，因此刀具材料必须有足够的抗磨损能力，这样才能减少加工硬化。这是选择加工钛合金刀具最重要的参数。

刀具材料与钛合金亲合能力要差。由于钛合金化学活性高，因此要避免刀具材料和钛合金形成溶敷、扩散而成合金，造成粘刀、烧刀现象。

经过对国内常用刀具材料和国外刀具材料进行试验表明，采用高钴刀具效果理想，钴的主要作用能加强二次硬化效果，提高红硬性和热处理后的硬度，同时具有较高的韧性、耐磨性、良好的散热性。

2、铣刀的几何参数

钛合金的加工特性决定刀具的几何参数与普通刀具存在着较大区别。

螺旋角β选择较小的螺旋升角，排屑槽增大，排屑容易，散热快，同时也减小切削加工过程中的切削抗力。

前角γ切削时刃口锋利，切削轻快，避免钛合金产生过多切削热，从而避免产生二次硬化。

后角α减小刀刃的磨损速度，有利于散热，耐用度也得到很大程度的提高。

3、切削参数选择

钛合金机加工应选择较低的切削速度，适当大的进给量，合理的切深和精加工量，冷却要充分。

切削速度VcVc=30～50m/min进给量f粗加工时取较大进给量，精加工和半精加工取适中的进给量。

切削深度apap=1/3d为宜，钛合金亲合力好，排屑困难，切削深度太大，会造成刀具粘刀、烧刀、断裂现象。

精加工余量αc适中钛合金表面硬化层约0.1~0.15mm，余量太小，刀刃切削在硬化层上，刀具容易磨损，应该避免硬化层加工，但切削余量不宜过大。

4、冷却液

钛合金加工最好不用含氯的冷却液，避免产生有毒物质和引起氢脆，也能防止钛合金高温应力腐蚀开裂。

选用合成水溶性乳化液，也可自配用冷却液。

切削加工时冷却液要保证充足，冷却液循环速度要快，切削液流量和压力要大，加工中心都配有专用冷却喷嘴，只要注意调整就能达到预期的效果。

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org

责任编辑：王元
