手把手教你如何快速绘制XRD标准图

2019-03-14 12:15:01 作者：本网整理来源：科袖网、材料人分享至：

如何作出如下图所示的规范XRD谱图，是SCI论文写作的一项基本素质。今天就谈一下作图经验，供大家参考！

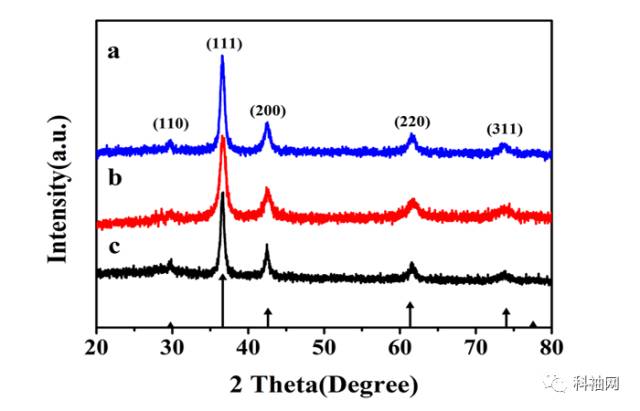

图1 某材料的XRD图谱

首先样品经过XRD分析仪分析后，可以输出供Jade打开的数据（当然也可以直接输出txt格式的数据）。通过Jade打开数据后，对比标准图谱确认数据是否可靠，可靠的数据我们将通过Jade输出测试数据和标准图谱的txt格式数据，然后将txt格式数据通过excel过渡到origin里面，通过origin进行图形绘制。

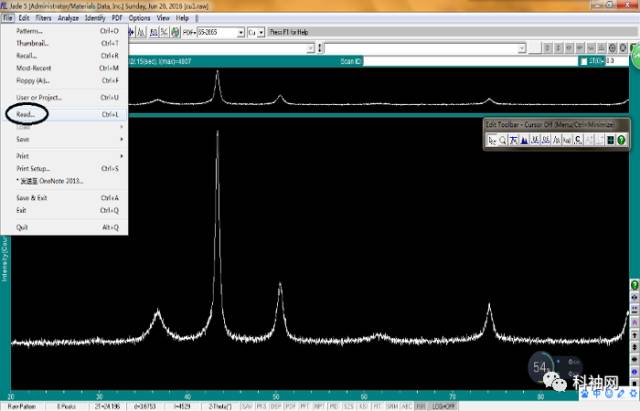

图2 读取XRD分析仪输出的文件

Jade可以通过recall读取单个测试数据，也可以通过read pattern files（file菜单下第一个）读取整个文件夹数据。将数据读取到Jade中就会出现上图二的界面。

找数据对应的标谱有很多种，介绍一种简单快速方法，选PDF菜单下的chemistry打开上图三所示的元素周期表，在元素周期表中选择确定有的元素和可能有的元素然后点击ok，会出现很多相关物质的标谱，单击后出现对应的峰值线可以和下面的测试谱图进行对比配对，找到合适的可以Add进去。

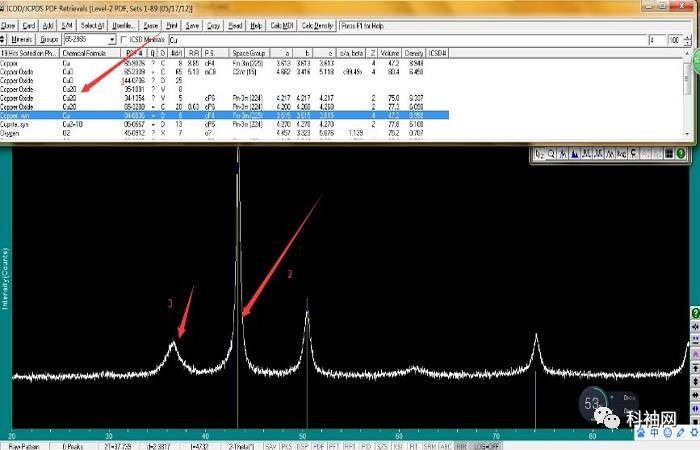

如图四中的物质对应Cu的标准图谱，但是前面未对应的峰值需要继续找标准谱图对比，结合我个人的实验可以确定为Cu2O，所以可以得出如下猜测：1.制Cu的实验未还原完全导致存在部分Cu2O。2.制Cu2O的实验还原过度生成了Cu。3.制成的Cu长期保存，有少量氧化。

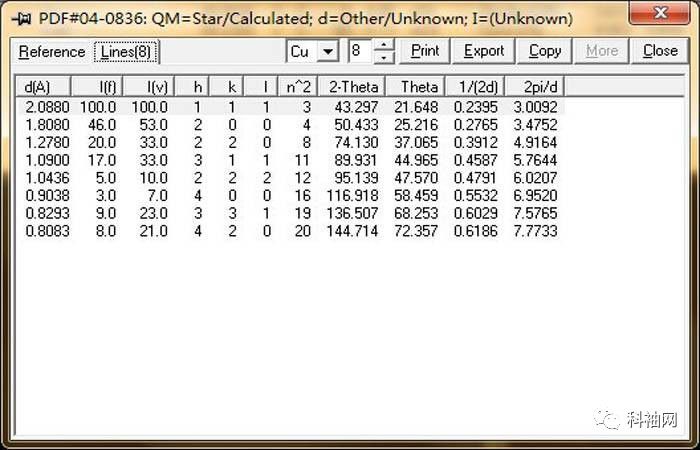

具体的结论需要结合自己的实际情况。同时双击物质标谱你可以得到图五所示的物质晶体学参数，这些参数常用的就是2-Theta角和峰值强度，当然信息远不止于此。你可以通过Print、Export、Copy等手段得到这些数据。

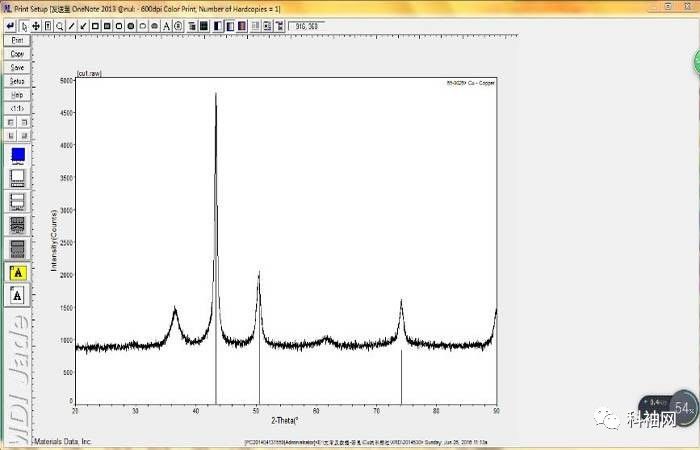

最后在File菜单下通过save你可以将测试数据进行多种格式保存，也可以通过Print Setup得到图六的XRD图继续进行编辑！

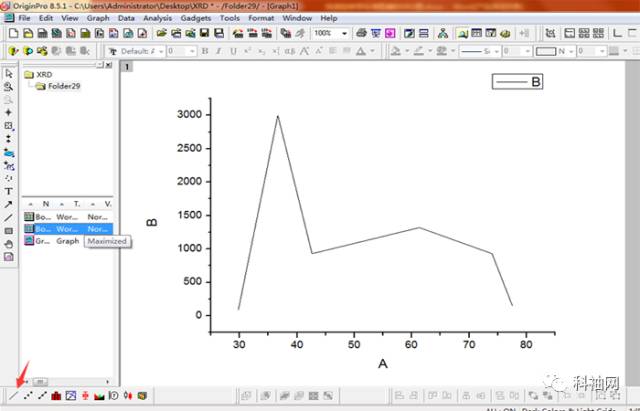

得到的标谱数据导入到origin里面作出标准XRD图谱的线图（选取数据再点Line即可）。

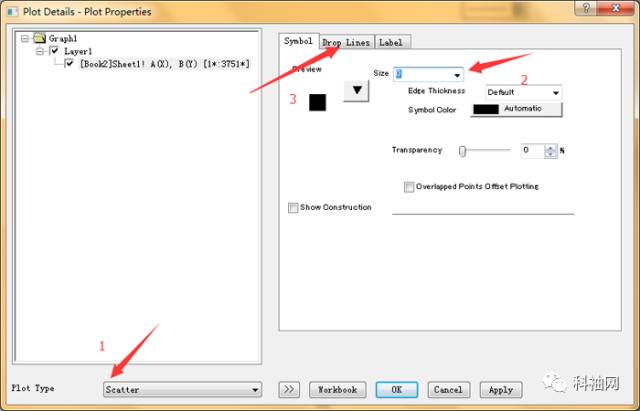

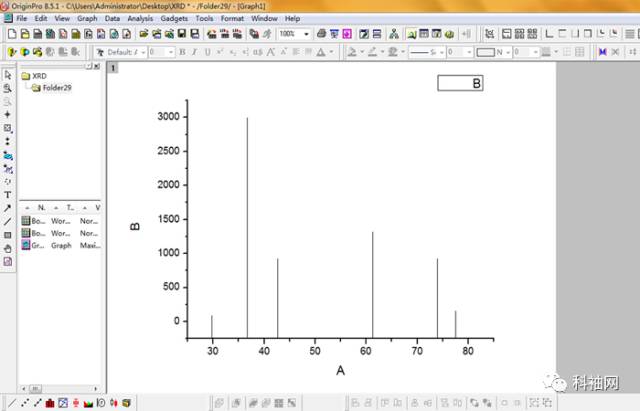

然后在线图的空白处右击打开菜单，点开如上图所示的Plot Details（或者直接双击线图中的线）。将Line改成Scatter；Size改成0；Drop Lines中选择Vertical。点击OK完成就会出现下图的标谱图线啦！

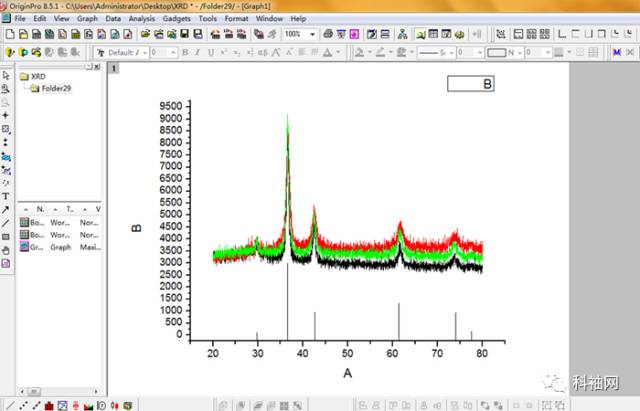

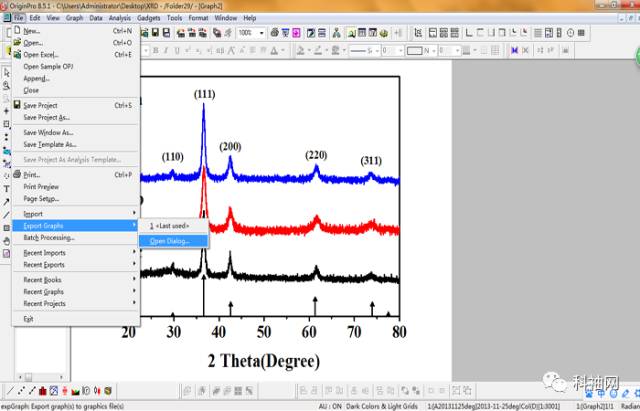

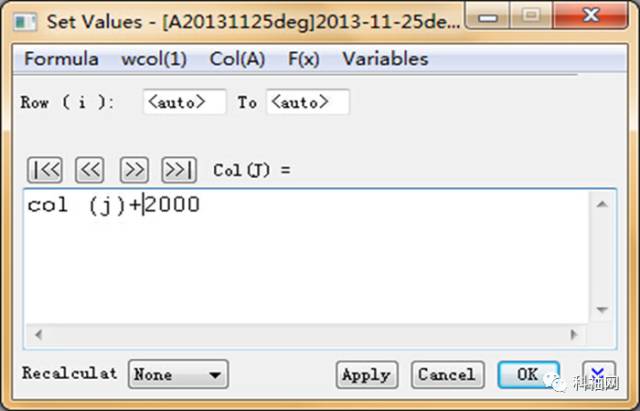

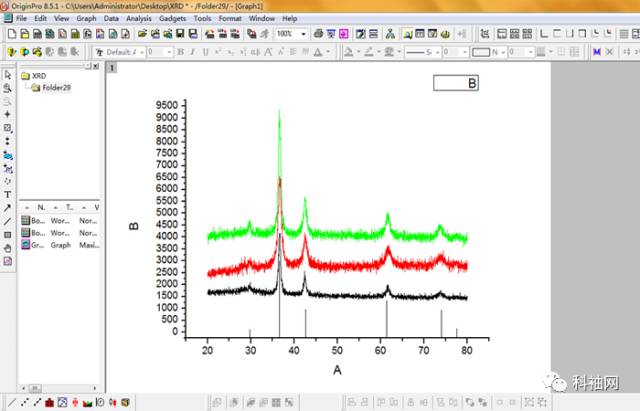

接下来就是添加测试数据了，这一步很重要！同样在图形空白出右击打开菜单，点击Plot Setup添加book1里面的XRD测试数据。选择book1；Plot Type中选择Line；Show里面选择book1数据中对应的X、Y轴数据；点击Add添加book1数据到标准线图中（一定要点Add，否则未完成添加）。点击OK完成图形就合并了！
