对于书刊和研究报告，图表几乎是必备的。图表的设计对于内容的正确表达起着重要的作用。这里给出几个有关图表修改的“试题”，供作者和编辑朋友参考。

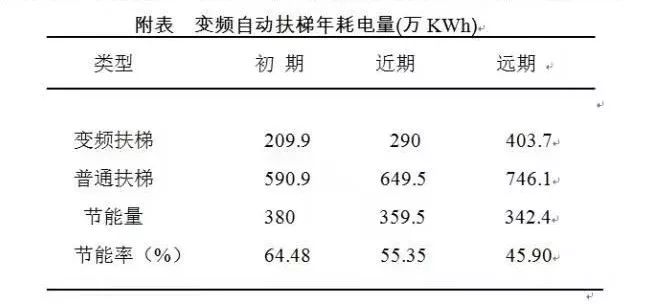

解析和答案：此图表中有10处不规范表达或差错。

（1）附表应改为表1。CY/T 35—2001《科技文献的章节编号方法》第4.1节明确：“只有一幅图、一张表、一个定理时，也应编号为‘图1'’表1'‘定理1’。”GB/T 1.1—2009《标准化工作导则　第1部分：标准的结构和编写》第7.3.3及7.4.2节有类似规定。

（2）表名不完整，缺自明性。GB/T 7713—1987《科学技术报告、学位论文和学术论文的编写格式》第6.4.1和6.4.2节，GB/T 7713.1—2006《学位论文编写规则》第5.3.2和5.3.3节，以及GB/T 7713.3—2014技报告编写规则》第5.3.1和5.3.2节，都明确规定：图表应具有自明性，即只看图表、图表题、图表例，不阅读正文，就可理解图表意。本表的题名应改为“不同时期变频自动扶梯与普通自动扶梯年耗电情况比较”，才能表明其含义。

（3）栏目设计有误，第一列不是同类项：表示电梯性能指标的节能率不能与两种电梯类型归于同一类，而应与耗电量归于一类。

（4）词头符号有误。符号k（小写）用于词头，表示因数为103。K（大写）是热力学温度的单位符号。本表的单位应改为“万kWh”。顺便说明一下，GB 3101—1993《有关量、单位和符号的一般原则》第3.2.2节明确，当组合单位由两个或两个以上的单位相乘而构成时，可以用中圆点“？”表示，也可以不用中圆点而直接连写（其中间可以留空，也可以不留空）。这就是说，本表的单位“万kWh”不必改为“万kW?h”。

（5）单位符号位置有误。GB/T 1.1—2009《标准化工作导则　第1部分：标准的结构和编写》第7.4.4节明确：表中量的单位相同时应置于表的右上角；表中的单位符号应与量符号在一起并以“量/单位”的形式表示。将表中量的单位置于表名中是错误的。

（6）表中各量的单位不同，应在相应栏的表头中用量与单位的比值来表示量的数值。

（7）初期节能量的数值计算有误，且同类量的有效数字位数不一致，380应为381.0。

（8）同类量的有效数字位数不一致，290应为290.0。

（9）“节能率（%）”应改为“节能率/%”。

（10）表的上下线应为反线（粗实线），其他线应用细实线。

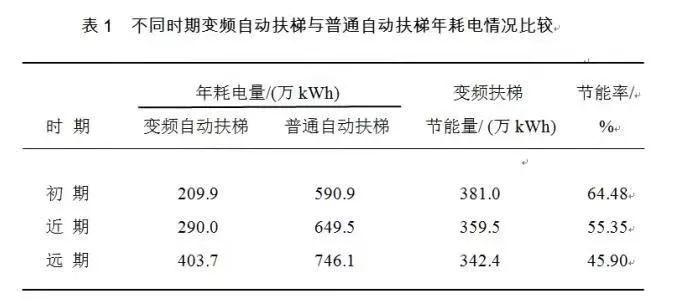

修改前后对比如下：

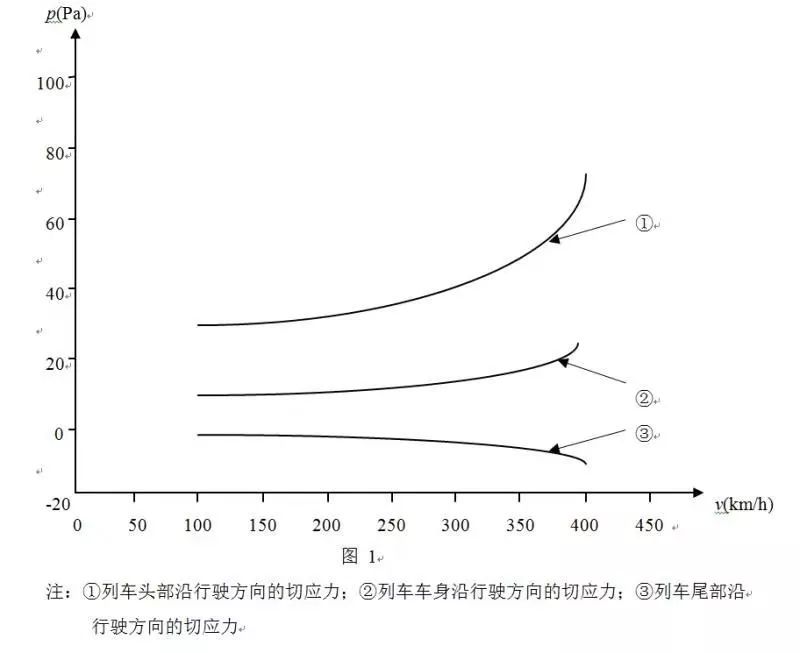

图1给出了沿行驶方向的列车表面切向力随车速变化的情况。由图1可知，随着列车速度的增加，列车表面所受的切向力逐渐增大。其中，列车头部和车身所受的切向力为正值，尾部所受的切向力为负值。负切向力反映了列车尾部有逆向力产生，即存在气流漩涡。这些切向力的量值并不大，说明该型号动车的流线型设计较好。

解析和答案：此文稿中有10处不规范的表达或差错。

（1）曲线覆盖率不当。函数曲线的覆盖率要适中，遇到覆盖情况不适宜或不相称时，应视情况改变坐标原点的取值。本图中坐标原点应改为（100，-20），横坐标标值至400，纵坐标标值至80。

（2）坐标轴上误用了表示增量的箭头。只有当坐标轴表述的是定性变量，没有给出具体标值时，坐标轴顶端才应该按增量方向画出箭头；其他情况应该只由标值大小来表述增量的方向，而不应该在给出具体标值的同时，再重复画出箭头标志。

（3）标目未采用“量/单位”的形式。

（4）标目未置于纵、横坐标的中间位置，纵坐标上的标目未竖排。

（5）标值线未置于第一象限内。

（6）图题缺失。

（7）图注未置于图题之上。

（8）“其中，……为正值，……为负值，”此处应断句，因后文的主语已转换。应改为“其中，……为正值，……为负值。”

（9）“负切向力反应了……”应为“负切向力反映了……”。

（10）“切向力”与“切应力”用词不一致。

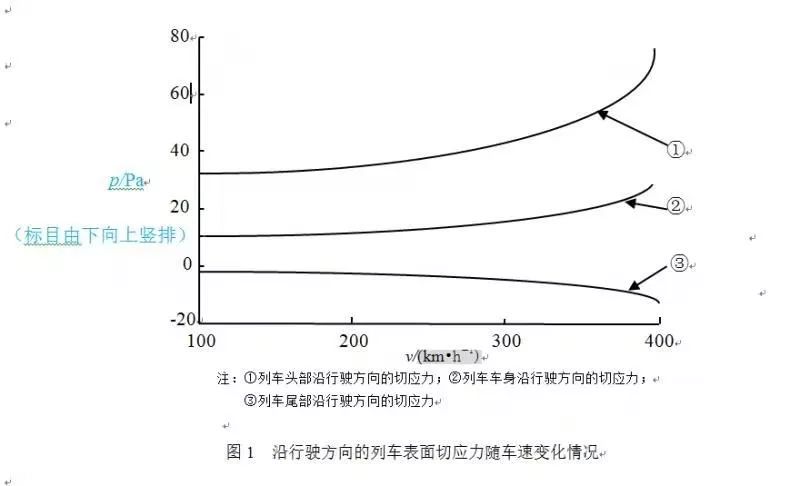

修改前后对比如下：

↓图1给出了沿行驶方向的列车表面切应力随车速变化的情况。由图1可知，随着列车速度的增加，列车表面所受的切应力逐渐增大。其中，列车头部和车身所受的切应力为正值，尾部所受的切应力为负值。负切应力反映了列车尾部有逆向力产生，即存在气流漩涡。这些切应力的量值并不大，说明该型号动车的流线型设计较好。

2005年世界部分主要矿物的储量、产量及静态保证年限情况见附表。……中国是世界上拥有丰富能源的国家之一，……到2005年末，已探明的煤炭资源保有储量为9885亿t，占世界探明储量的1/3强。……

解析和答案：此文稿中有10处不规范表达或差错。

（1）原稿数据差错：中国的煤炭储量（9 885亿t）居然超过了世界的煤炭储量（9 842.11亿t）。此差错必须请作者核实后才可改正。

（2）“附表”改为“表1”。CY/T 35—2001《科技文献的章节编号方法》第4.1节规定：“只有一幅图、一张表、一个定理时，也应编号为‘图1'’表1'‘定理1’。”

（3）表格第一栏缺名称。

（4）表格设计有误，纵向和横向不能对应。

（5）量的数值误用矿物名称与单位的比值来表示。矿物储量及产量的单位位置有误。

（6）矿产量的单位应为“亿t/a”。

（7）两项数值计算有误（97应为 79，239应为 293）。

（8）三位以上数值未留空。

（9）有效数字不一致。

（10）表注未置于表内。GB/T 1.1—2009《标准化工作导则第1部分：标准的结构和编写》7.4.6条规定：“表注应置于表中，并位于表的脚注之前。”

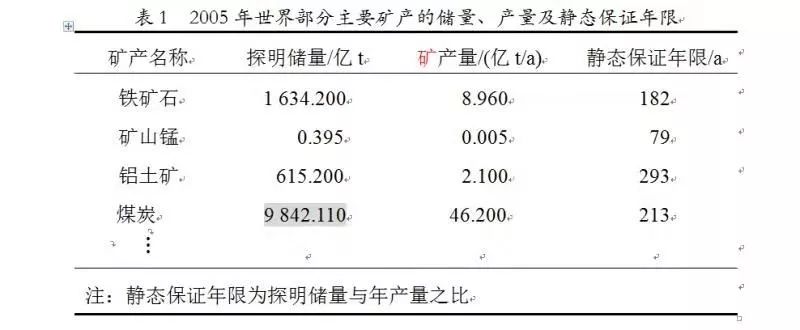

修改前后对比如下：

2005年世界部分主要矿物的储量、产量及静态保证年限情况见附表。……中国是世界上拥有丰富能源的国家之一，……到2005年末，已探明的煤炭资源保有储量为9885亿t，占世界探明储量的1/3强。……↓2005年世界部分主要矿产的储量、产量及保证年限情况见表1。中国是世界上拥有丰富能源的国家之一，截至2005年末，已探明的煤炭资源保有储量为9 885亿t，占世界探明储量的1/3强。……（有底纹处必须由作者核实后再改正）
