菊池线的分析及应用

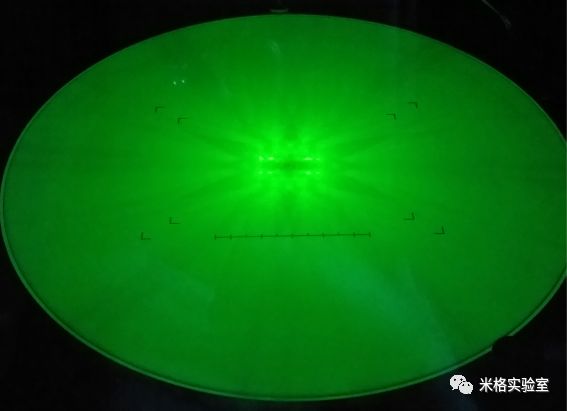

当晶体比较完整且在入射电子束方向的厚度比较合适时，不仅会出现规则排列的衍射点，还会分布一些明暗成对的线状花样，菊池首先对这一衍射现象作了定性解释，因此称为菊池线。

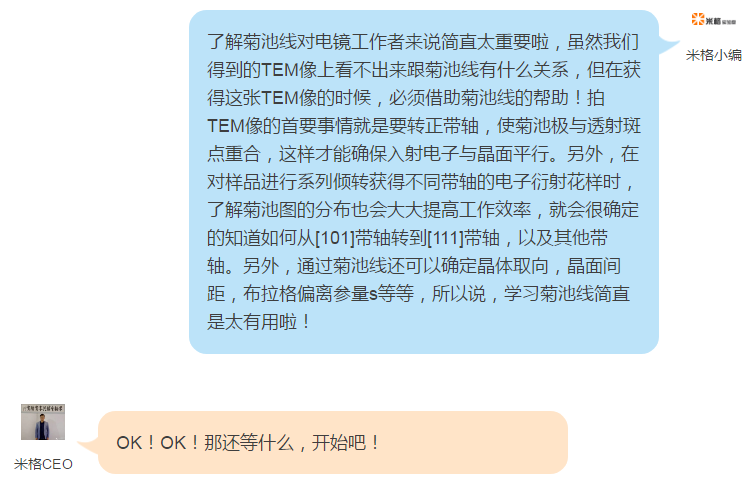

01 基本概念

1、菊池线

在电子衍射图的背底上出现的亮、暗成对的平行线条。

2、菊池极

同一晶带的菊池线对的中线交于一点，构成一个对称中心，这个对称中心就是晶带轴与荧光屏的交点，一般称为菊池极。

3、菊池带

在对称入射的情况下，即衍射晶面与入射束方向平行，此时在菊池线对之间常出现暗带或亮带，称之为菊池带。

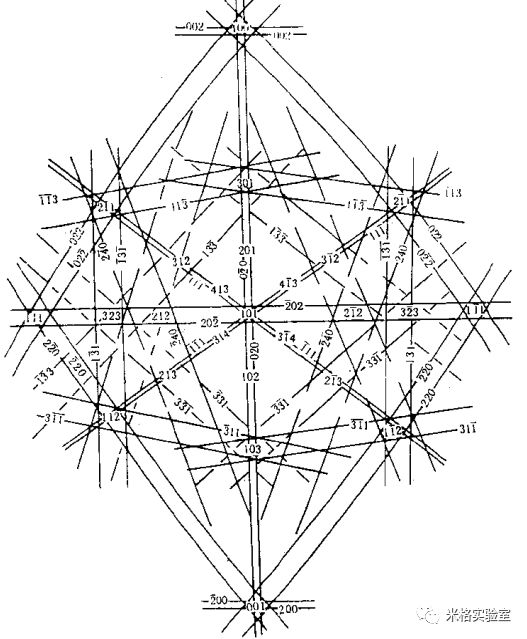

4、菊池图

把各种确定取向下的菊池衍射图拼接起来，可得到一张显示任一晶体取向的菊池衍射图，简称菊池图。

02 菊池线与样品厚度关系

图1 单晶衍射区厚度对衍射图样的影响

03 菊池线的产生

入射电子束与试样相互作用，有一部分电子发生非弹性散射（方向改变且能量损失较小），便在晶体内出现了空间所有方向上传播的子波，这些子波在符合布拉格衍射条件的情况下，也可使晶面发生衍射。

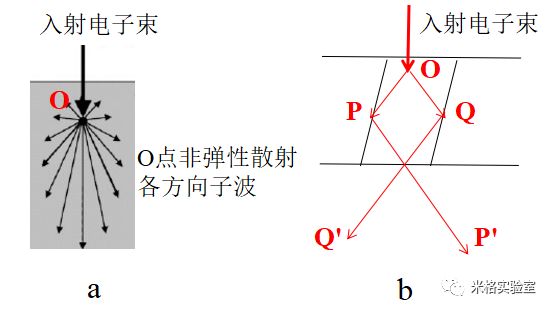

图2a 非弹性散射电子形成的球形子波

图2b 满足布拉格条件的非弹性散射电子发生布拉格衍射（菊池线产生的几何构图）

如图2a所示，入射电子束在晶体内O点发生非弹性散射，O点成为球形子波的波源，散射角度越大，则散射电子的强度越小。假设OP与（hkl）晶面夹角为布拉格角θ，则其衍射束为PP‘；而在与PP’平行的OQ方向的非弹性散射波必然导致（-h-k-l）晶面产生衍射，衍射束方向QQ‘也必定平行OP，如图2b所示。因为OP方向的散射角小于OQ方向，所以OP方向的非弹性散射电子束强度高于OQ方向，相应的，PP’方向衍射束的强度也高于QQ‘方向，所以将导致明，暗菊池线对。

在O点向空间所有方向的非弹性散射子波中，与（hkl）和（-h-k-l）晶面满足布拉格衍射条件的非弹性散射波将分别构成以他们的法线为轴，以O点为顶点，以（90°-θ）为半顶角的两个圆锥面。圆锥面与荧光屏相截，相截处为两只双曲线，由于θ很小，所以这两只双曲线接近直线，如图3所示。

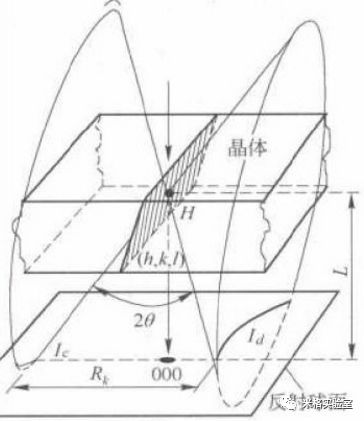

图3 菊池线产生的几何构图

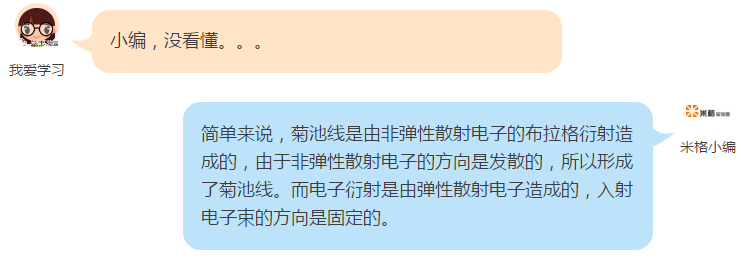

04 菊池线的几何

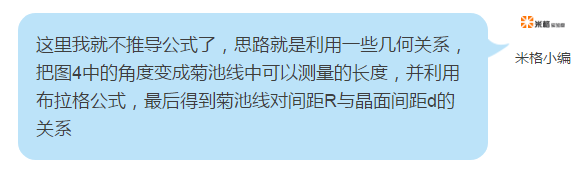

如图3可知，（hkl）晶面与荧光屏的交线是菊池线对暗线与亮线的中线，所以菊池线能直观的反应晶面的取向，也可以测定晶面间距。由图4可以推出菊池线对间距R与晶面间距d的关系符合：

Lλ=Rd

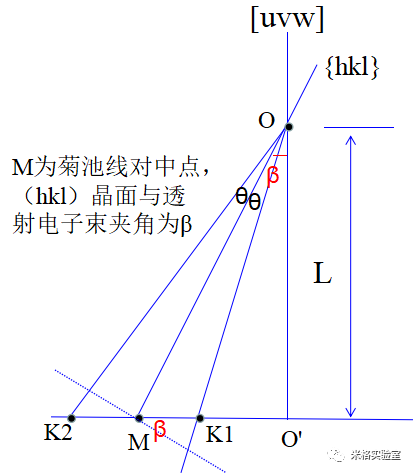

图4 菊池线测晶面间距

05 菊池线的几何特征

1、hkl菊池线对间距等于hkl衍射点到透射斑点的距离，线对间距R和晶面间距d仍然满足Lλ=Rd。

2、hkl菊池线对与hkl衍射点到透射斑点的连线垂直。

3、菊池线对中线可看作（hkl）晶面与荧光屏的交线。

4、两菊池线对中线夹角与相应的两晶面夹角相等（菊池极与透射斑点重合时才严格相等）。

06 菊池线的应用

1、精确测定晶体取向

2、测定偏离参量s

3、晶体结构的测定（主要在EBSD中采用）

小编能力有限，在这里给大家简单介绍下测定偏离参量s吧，其余的大家若感兴趣，那就去自学吧

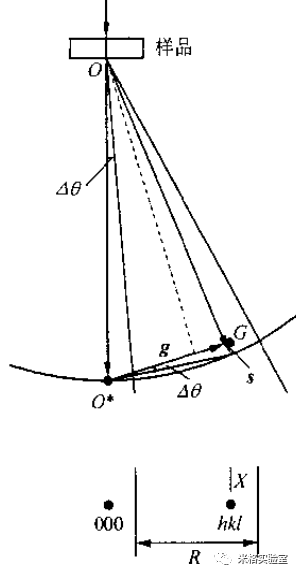

s矢量是某反射（hkl）偏离准确布拉格位置的偏离量，在薄晶体的电子显微镜衍衬分析中极为有用。

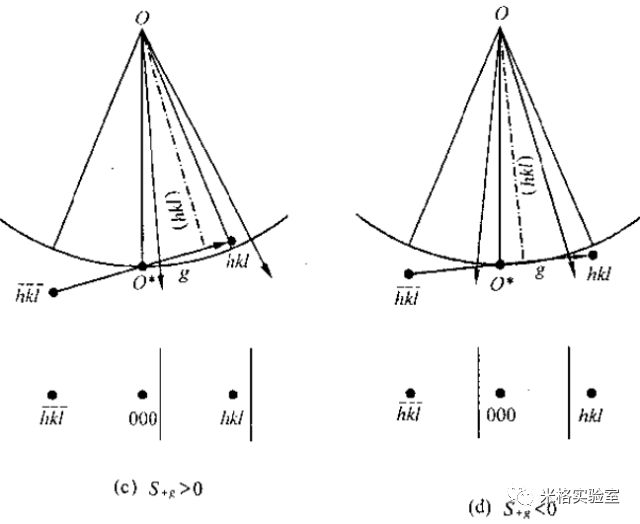

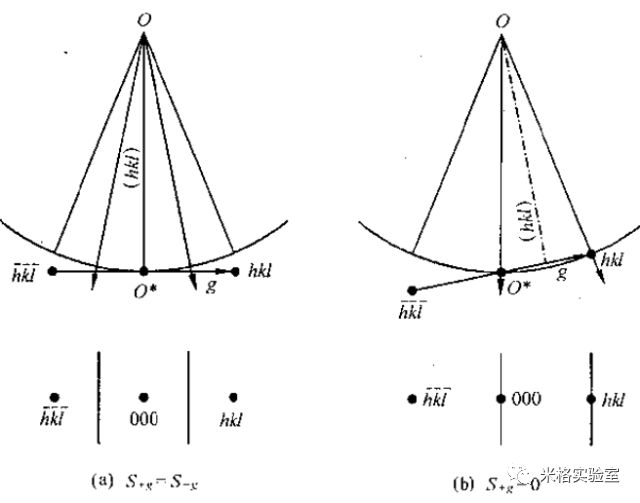

当入射束与（hkl）晶面平行时，菊池线对对称分布在透射斑点两侧，如图5（a）。当入射束与（hkl）晶面呈θ角，s=0，倒易点hkl正好落在反射球面上，菊池线亮线通过hkl点，暗线通过透射斑点，如图5（b）。当s>0时，hkl倒易点位于球面内，菊池线对分布在透射斑点的同一侧，亮线位于hkl衍射点外侧，如图5（c）。当s<0时，hkl倒易点位于球面外，菊池线对分布在透射斑点的两侧，亮线位于hkl衍射点内侧，如图5（d）。
