Z向钢的常见牌号、标准，以及Z向性能的取样、制样
2019-07-26 09:56:27
作者：本网整理 来源：知钢
分享至：
今天我们主要讲讲要求Z向性能的常见牌号、标准，以及Z向性能的取样、制样。
关于Z向钢，其实他是一个泛指，一般只要要求Z向性能的钢都成为Z向钢，在常见的国标中要求Z向性能时一般要引用GB/T 5313《厚度方向性能钢板》，这份标准适用于厚度15-400mm的钢板，也就是说只有厚度大于15mm的钢板可以按需检验Z向性能。
而为什么厚度小于15mm的就不适用了呢？其实不是不适用，而是已经没有必要，厚度越小，钢材的Z向性能越能保证，特别是现代钢铁技术的发展，钢水纯净度、控轧控冷能力也越来越先进，就更容易保证。
一、要求Z向性能的常见牌号、标准
而引用了GB/T 5313国标及下含牌号如下几张表，表中牌号如果后缀带有Z15\Z25\Z35，就是要求相应的Z向性能，这种钢也就称为Z向钢。
GB 712-2011《船舶及海洋工程用结构钢》
GB/T 1591-2018《低合金高强度结构钢》

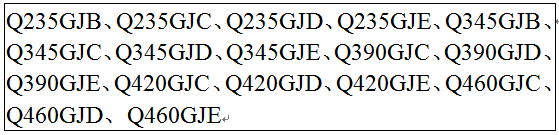

GB/T 19879-2005《建筑结构用钢板》

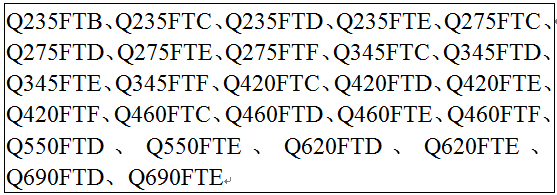

GB/T 28410-2012《风力发电塔用结构钢板》

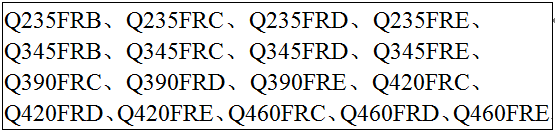

GB/T 28415-2012《耐火结构用钢板及钢带》
上面有点抖书包，不过整理起来还是很费时间。在上述几个标准中，如果不加后缀或者合同中没要求，Z向性能不是必须要检测的，一般厚度方向只承受压应力的不会要求Z向性能，而承受拉应力越大，厚度越厚的则对Z向性能要求越高，比如大型船舶的外壁所用的钢。
二、板材Z向性能的取样、制样

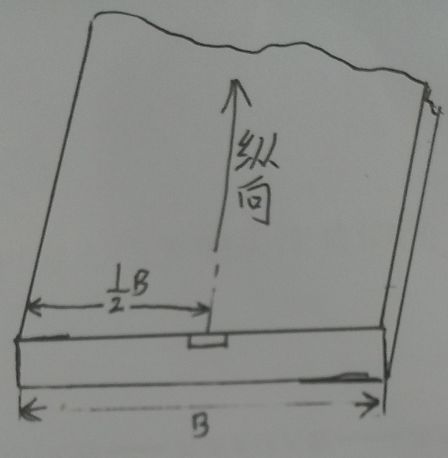

Z向性能的取样位置是在板材的轧制方向（纵向或主要延伸方向）的端部，宽度的1/2处，延表面取，而厚度大于80mm的板，要取到板厚的1/4处（不再延表面取），如下图：
制样如下图，厚度15-25mm的钢板，其直径d0要求为6mm或10mm，大于25mm的直径d0必须为10mm，Lc的长度大于1.5倍的d0，小于80mm。
如某块16mm厚的Q345R钢板Z向性能实验，试样拉伸断后的试样如下图：
看到这里很多人可能会疑问，16mm厚的板怎么在厚度方向上取出超过50mm长的样？
其实这个拉伸样并非整个是一个材质，而是在焊接了两个高强度的26Cr2Ni4MoV钢在两边。如下图：
注：中间发黑的一节就是要测试的Q345R钢板这种试样的焊接一般采用连续动摩擦焊机来焊接，文字描述比较费事。
经过一道粗加工后得到下图的试样，之后再加工成Z向性能要求的拉伸试样。
这种试样标准上称为带延伸部分的试样，主要用于厚度较小的钢板测量。
关于Z向性能的基础知识我们就讲完了，要求Z向性能的标准还很多，我们就不一一例举，而Z向性能的具体要求，参考GB/T 5313，欧标的参考EN 10164，专业知识就是那么枯燥，需要耐心去理解。
