解决硬度低与变形大等问题||大型环形薄壁锻件调质工艺研究
2025-07-09 14:37:15
作者：王旋，范永红，王昌志，胡明勋，邱旺成 来源：金属加工
分享至：

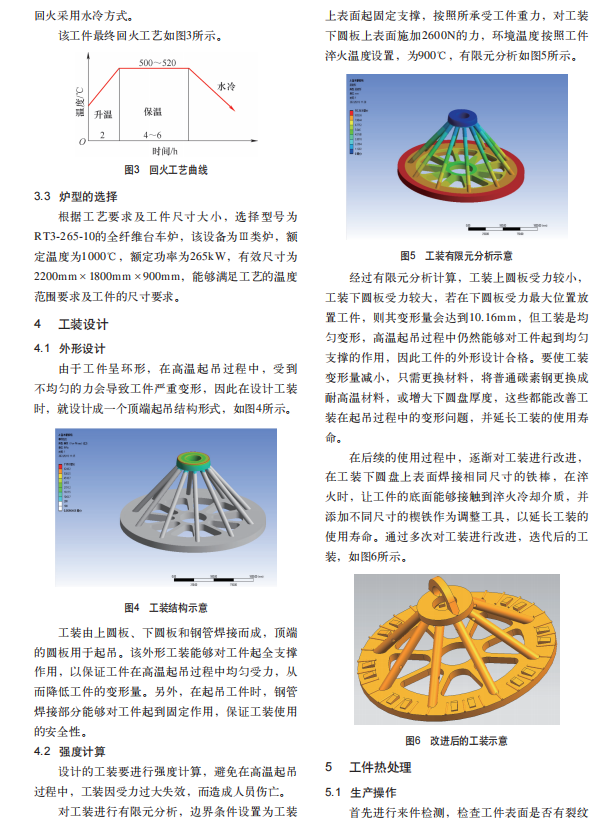

摘要：某大型环形薄壁锻件的材质为30CrMnSiA钢，最大直径为1630mm，高230mm，壁厚约25mm，要求调质后硬度满足33～38HRC，且翘曲变形程度不得超过3.28mm。通过使用专用工装，经900℃油冷淬火和500～520℃回火处理后，检测多件锻件的硬度值和变形程度。结果显示：硬度值控制在35～38HRC，变形量控制在3.28mm，有效解决了该锻件调质过程中的硬度不足和变形过大问题，为生产制造该类型工件提供了有力的技术支撑。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
相关文章
无相关信息
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62316606
- 邮箱：fsfhzy666@163.com
- 腐蚀与防护网官方QQ群：140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数：10673
腐蚀与“海上丝绸之路”
点击数：8213
