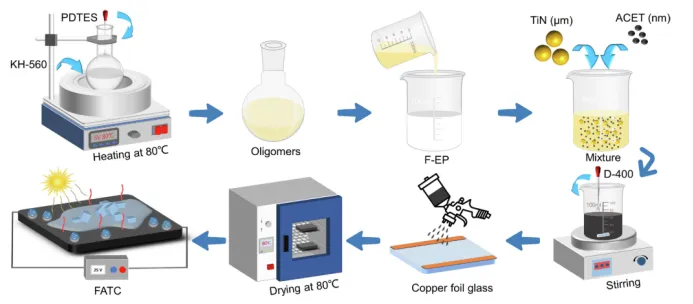

目前防冰涂层的进展强调光热、疏水和超疏水特性的集成，以显著提高除冰效率。然而，这些多面涂层通常涉及复杂的制备方法和昂贵的材料，使它们容易损坏并降低耐久性。本研究旨在通过结合主动和被动防冰原理来克服这些挑战，以实现全时有效的防冰。提出了一种利用固化剂桥连技术接枝含氟低聚物来改善环氧树脂润湿性的新方法。通过在氟改性环氧树脂中使用微米级氮化钛（TiN）和纳米级乙炔黑填料，通过简单的喷涂技术进行涂覆，得到的涂层具有优异的光热、耐腐蚀和超疏水性能。评估证实了涂层的强大的机械耐用性，延长业务使用和其稳定的有效性，在光热和除冰。值得注意的是，这种方法通过消除填料疏水改性来保持导电性，还增强了纳米碳基多功能防冰涂料的机械性能。此外，它简化了制造工艺，降低了涂层材料的成本，并能够在各种基材表面上广泛应用。

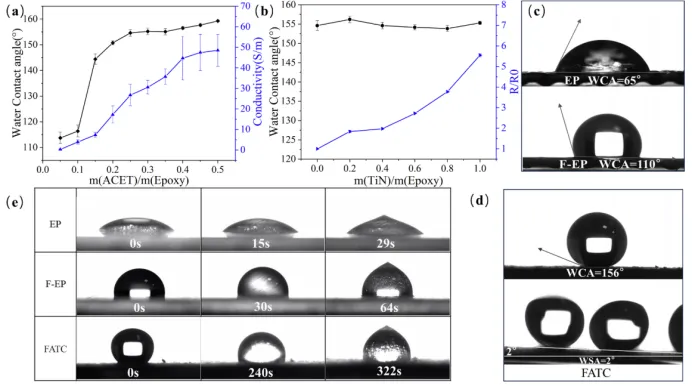

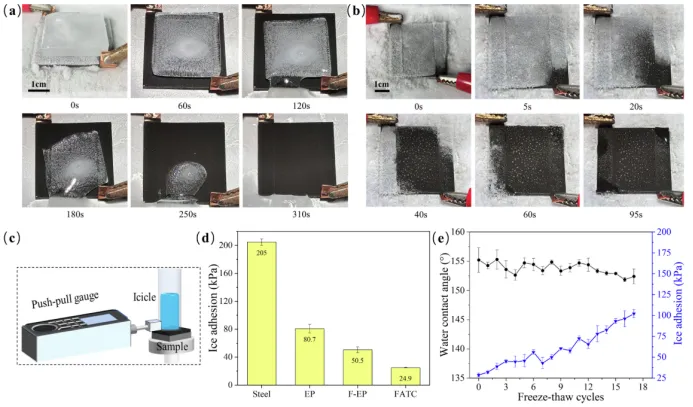

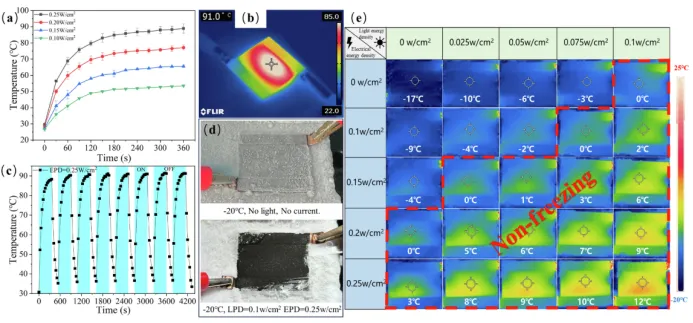

本研究介绍了一种将双能升温机制融入低表面能微纳结构涂层的新型制备方法。通过将能够捕获光的粗糙表面与促进有效焦耳热效应的导电网络相结合，产生了用于低能量、全天候防冰/除冰的光热/超疏水涂层。将微米级氮化钛和纳米乙炔黑简单混合，并与氟改性环氧树脂牢固结合，可得到具有超疏水性、光热性和可渗透性的涂层。所制备的表面表现出显著的超疏水性，接触角为156 °，滑动角为2 °，有效地防止了液体滞留，延缓了水滴在结冰前的冻结。双尺度微纳粗糙结构利用硬质氮化钛有效保护易碎的乙炔黑，使涂层在经受800次砂纸磨损或300次胶带剥离后仍保持其超疏水性，表现出优异的机械性能。这两种类型的吸光填料使涂层在整个太阳光谱中吸收高达98%的光，模拟太阳辐射能够在300秒内将表面温度提高到83.2摄氏度，即使在-20摄氏度的充足自然光下也能保持表面无冰。此外，纳米球形乙炔黑和微米片状氮化钛形成致密、连续的导电网络，在0.25 w/cm ²的电功率下，可以在300 s内将表面温度提高到91 ° C，展现出高效的电热加热性能。此外，包括浸泡、除冰循环、自清洁和抗污染在内的耐久性测试进一步证明了涂层的坚固性，为严格的户外应用提供了必要的条件。该材料成本低廉，制备工艺简便，可在任何基材上大规模喷涂，具有良好的应用前景。除此之外，这种创新的涂层通过将光热/电热功能与无与伦比的超疏水性相结合，为现实环境中的有效防冰措施建立了一个实用的解决方案。
