导读

在石油炼制行业，石油的一次加工即是常减压蒸馏。但是，很多常减压蒸馏装置从投产运行以来，频繁地发生腐蚀泄漏等事故，导致非计划停工，给企业造成巨大的经济损失，也阻碍装置实现长周期运行的目标。现阶段，从国外进口的原油品质越来越差，氮、硫等杂质含量逐渐升高，致使常顶系统冷却设备空冷器、换热器等经常发生铵盐堵塞、管壁冲蚀穿孔破裂，大大影响了生产任务的完成。常用的防腐蚀手段是材质升级，或者采用“一脱三注”等方案来减缓腐蚀，但原料油杂质含量升高引发的腐蚀失效依旧存在。

以某炼化企业常顶换热器所在工艺段系统作为研究对象，进行传热计算和工艺分析，预测换热器面临的腐蚀形式，提出腐蚀防控优化方案，以帮助实现装置安全长周期运行。

工艺过程分析

1 典型工况

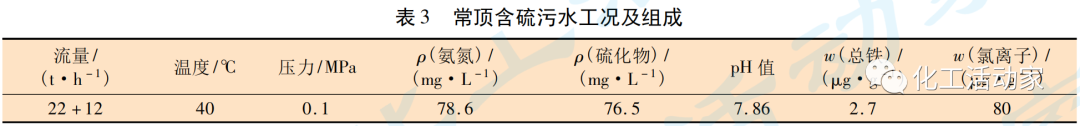

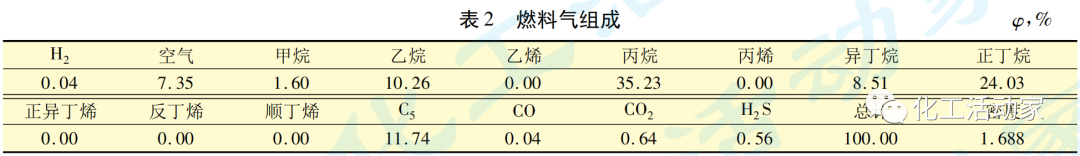

ZH换热器所在常顶系统日常的工艺参数和操作工况如下：操作压力通常为0.11MPa，进出口温度分别为126℃和82℃。表1至表5分别为收集的工艺数据，用于Aspen仿真计算。

2 工艺过程建模仿真

根据化学反应元素守恒原则，选用Aspen软件利用逆推过程完成常顶系统的工艺建模。将收集到的物料信息、温度和压力等操作参数输入到模型中，通过计算获取常顶系统各个装置内部多相流（油、气、水）具体的组分和详细物性参数。图1为构建的Aspen计算模型。

常顶换热器流动腐蚀预测

ZH常顶系统内部冷却装置为U型结构的换热器，管程走低温原油，壳程走常顶油气，故不会面临冲蚀。下文主要预测露点腐蚀与铵盐结晶腐蚀。

1 露点腐蚀预测

根据Aspen软件建立的运算模型，通过设置不同的温度值，能获取对应温度值下的油、气、水三相的各自相分率，进而获取三相的相分率随温度变化的趋势，如图2所示。

由图2可知，换热器进口物流均为气体，随着换热的进行，气体逐渐被低温原油冷却，温度逐步下降，水相在85℃左右出现，油相在95℃左右出现，故可以预判水的露点温度约为85℃。换热器内部温度区间为82~126℃，因此，换热器内部将会发生露点腐蚀。

露点腐蚀是否发生与硫化氢（H2S）、氯化氢（HCl）、氨（NH3）三者在水相中溶解后浓度值密切相关。图3至图5为三种腐蚀性介质在水相中浓度随温度变化的规律。

从图3看出：在露点温度处HCl介质溶解很快，形成较高浓度，数值约为0.027mol/mL，温度继续下降后，液态水快速增大，HCl浓度被很快稀释降低。由图4至图5看出，另外两种介质在露点温度处几乎不溶解。由此判定：换热器内部将面临HCl引起的露点腐蚀。

2 氯化铵结晶预测

NH3和HCl两者在气相中的比例可通过Aspen计算获取，具体见图6。

利用公式（1）至（3）可获取该工况下NH4Cl的具体Kp值与温度之间的变化规律：

将NH4Cl结晶曲线放置在一起，两条曲线交汇处为NH4Cl开始结晶的时刻，如图7所示。

从图6看出：油相和水相出现后，HCl和NH3两者在气相中摩尔分率所占比例逐渐变大，主要是气相中有部分物质冷却变为水相和油相所致。从图7看出：Kp值曲线和NH4Cl结晶曲线相交点为118℃，而换热器操作温度区间为82~126℃，判定NH4Cl盐结晶沉积腐蚀会在换热器内发生。

3 硫氢化铵结晶预测

气相中H2S介质的摩尔分率随温度变化规律如图8所示。

该工况下，硫氢化铵的Kp值随温度变化情况如图9所示。

从图9看出：该工况下，Kp值曲线和NH4HS结晶曲线无交汇点，预测换热器内不会有硫氢化铵盐结晶腐蚀风险。

4 腐蚀位置预测

借助传热软件HTRI，建立换热器模型并导入具体参数后得到管程、壳程、壁面层的温度分布规律，从而开展腐蚀区域的范围预测。

①常顶换热器结构建模

常顶换热器具体的结构参数如表6所示。三维模型见图10。

②传热计算结果分析

换热器内部壳程、管程和壁面层具体温度分别见图11至图13。

由工艺模拟得知水露点温度大约为85℃，NH4Cl结晶温度大约118℃，结合图11可得知：换热器壳程在距管程进口约1.55m处为水露点位置，约5.8m处为结晶位置。考虑到传热过程中，流体温度不会保持均衡性，会存在温差梯度，壁面层的温度最低，因此，实际的结晶位置和水露点位置会距管程进口更远。

从图12看出：换热器管程中的低温原油在换热过程中温度逐渐升高。壁面层温度由导热系数和管内外温差决定。由图13可知，在同一位置处，管束壁面温度随管程延长而增大。壁面层温度均低于85℃，低于结晶和露点温度。而进入换热器的流体均为气相，与冷的换热器壁面层接触后，会发生冷凝。壁面层物流会率先达到结晶温度，故换热器进口处就会发生两种腐蚀。大量液态水形成在距管程入口1.55m以内，而1.55m之后区域液态水很少产生，会产生露点腐蚀和铵盐结晶，故距管程进口1.55m之后区域为换热器腐蚀发生的高危区段。

防控优化措施

结合上述换热器面临的腐蚀风险，根据目前的系统结构，提出对换热器配管结构优化和调整三注来优化系统，避免铵盐结晶沉积和露点腐蚀发生，确保运行周期内安全。

1 换热器系统平衡度优化

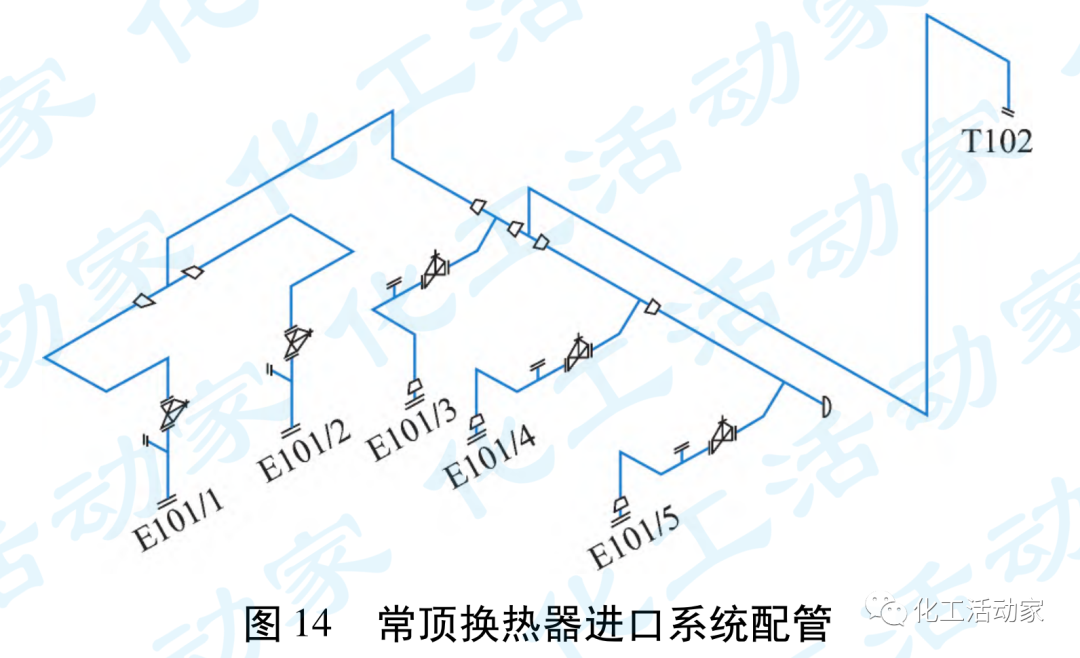

换热器系统拥有5台换热器，3台U型结构，2台板式结构，进口配管见图14。

该布局结构将导致系统整体的平衡度很差。以Q1，Q2，Q3，Q4和Q5来表示系统中换热器E101/1-5的具体流量，用式（4）来表示每台换热器的不平衡度。

采用流体仿真软件Fluent开展数值模拟，得到各台换热器进口流量值。利用solidworks完成三维造型，用Gambit对模型完成网格划分，通过仿真得到详细流量值，见表7。

根据公式代入计算得到各台换热器的出口流量不平衡度数值，结果见图15。

从图15看出：该布置结构下，存在流量不均现象，为了确保每台换热器运行平稳性和所采取的防腐措施确实有效，需要进行平衡配管处置。

要实现平衡配管的目的，需将换热器台数设置为偶数，配管结构选用一分为二和二分为四的布置方案，如图16所示。

采用Fluent对新配管布局进行建模计算，得到具体流量数值，结果见表8。

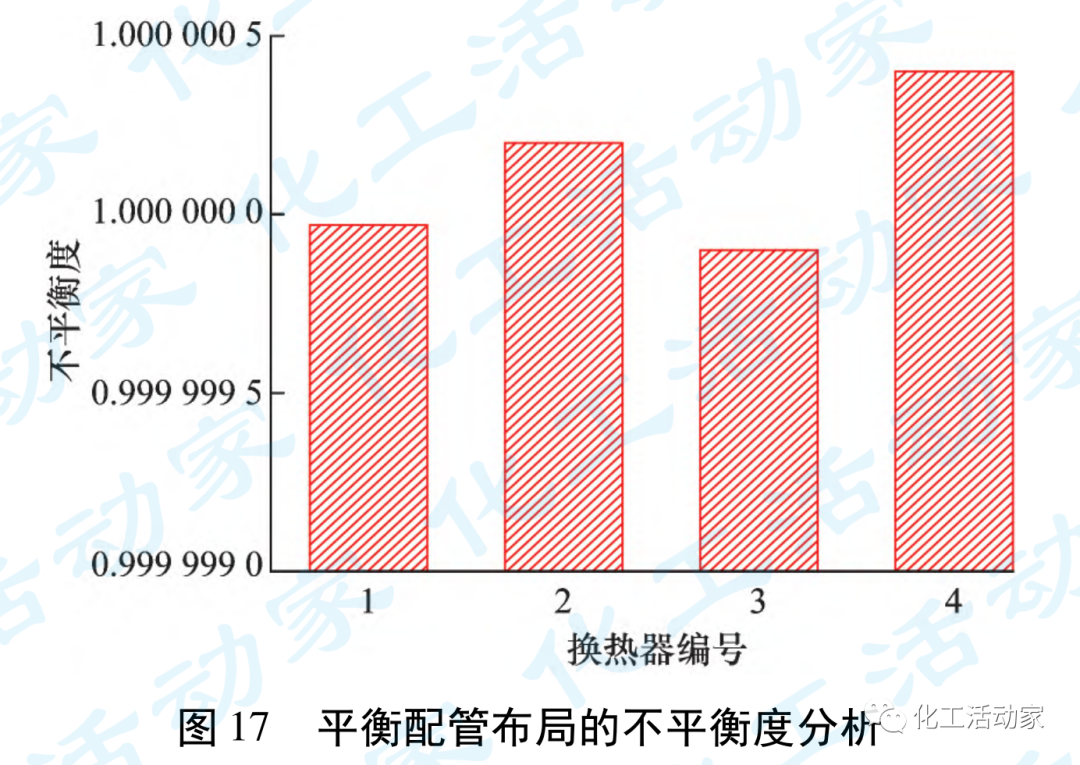

对新的换热器布局方式的流量不平衡度结果进行分析，结果见图17。

从图17看出：相比图16而言，平衡配管布置后系统的不平衡度获得优化。

2 工艺防腐优化

换热器所在的常顶系统，采用双罐。通过换热器冷却后，将发生第一次气液分离，气相物质继续进入第二段冷却装置完成气液分离。由先前预测可知：目前措施下，第一段换热器内部就面临铵盐结晶和露点腐蚀两种风险，需采取工艺防腐优化来解决问题。

①注水措施优化

由先前工艺分析得知，换热器前部注入的水在入口处已经气化，并未形成液态水，无法有效冲洗铵盐，而是会发生露点腐蚀。

为了避免这一腐蚀风险，考虑降低露点温度，可取消换热器前部的注水，来降低流体中水蒸气分压，进而降低露点温度。图18为取消换热器前部注水后的油气水三相随温度变化的质量流量规律。

从图18看出：在操作压力为0.11MPa的情况下，换热器前部不注水，露点温度大致为80℃，能够低于出口的温度。考虑到壁面层的温度相对于管内温度要低很多，壳体与壁面层接触的地方将会面临冷凝冲击而发生腐蚀风险。NACE标准中规定换热器出口温度要高于露点温度至少14℃，故需将出口温度增至94℃。图19为出口温度为94℃时，壁面层的温度随距离的分布。

从图19看出：将出口温度提升至94℃后，能够保证壁面层的温度值均高于先前工况下的露点温度80℃，将不会有露点腐蚀的风险。过高出口温度不仅会降低热量利用率，而且会额外增加生产过程的成本。从图19可知：出口温度设置在94℃时，壁面层温度最低值为83.72℃，相对80℃的露点温度高3.72℃，故还可以再降低出口温度，降低生产成本。图20为不同出口温度下的壁面层最低温度走势。

从图20看出：可将出口温度设置为89℃，就能确保壁面层温度最低值也高于80℃的露点温度，考虑到需要增加一定的操作弹性，因此，建议将出口温度升至91℃。

②注剂方案优化

在换热器前部无注水的工况下，后续设备将不会有液态水的存在，同时要保证NH4Cl盐不会结晶，需控制Kp值，确保换热器出口温度高于结晶温度。降低Kp值实质是降低NH3与HCl两种介质的分压值。没有液态水注入，第一段过程中注入的中和剂和氨反应会导致Kp值升高，增加铵盐出现概率。因此，建议将中和剂和氨的注入点取消掉，来降低Kp值。

取消中和剂、氨、水后，校核下铵盐结晶是否会发生在换热器内。图21至图22分别为新方案下的NH3和HCl两种介质在气相中的摩尔分率变化规律和Kp值的变化趋势。
