高光泽无卤阻燃PC/SAN打造“最牛”电视机外壳

2016-04-05 16:44:54 作者：本网整理来源：

本专利提出了一种电视机外壳用高光泽无卤阻燃PC/SAN材料及其制备方法,通过在PC中添加SAN树脂,并同时复配添加无卤阻燃剂、相容剂、增韧剂、加工助剂、抗氧剂和抗滴落剂,在确保材料良好的力学性能前提下,赋予材料优良的阻燃性、流动性和耐蚀耐热性,同时获得了材料表面的高光泽,能够满足电视机等家用电器外壳的生产需要,降低生产成本.

电视机

高光泽无卤阻燃PC/SAN-电视机外壳的"最爱"

随着技术进步,家用电器也进入快速发展的时代,电视机从之前的显像管时代向LED、LCD液晶时代快速发展.LED电视机外壳的组件如前框、支撑件、底座均由ABS硬胶模塑制成,装配出来的LED电视机外壳具有外观精美的特点.


PC/SAN材料在LED显示屏中的应用

现有的ABS原料制备的电视机等家用电器外壳一般需要喷涂高光油漆,以提高表面光泽度,但是高光油漆存在不够环保和脱漆问题,此外在制备外壳时还需要增加单独的喷涂高光油漆的步骤,工艺方法复杂,生产效率低,成本高.因此有必要研发高光泽的塑料,以满足家用电器外壳的生产需要.

目前,人们对高光泽塑料产品的要求主要集中在外观感好、质轻等特点,但随着经济的发展以及人们对防火安全意识的提高,对塑料产品的阻燃性能和使用成本的要求也逐步提高.家用电器所用材料不仅在安全性和加工性能等方面应该符合相关的应用标准,而且要更加环保.

目前高光泽塑料的阻燃改性大多采用卤系阻燃剂与锑化合物的协效系统,材料在燃烧或热裂解(甚至高温加工)时易形成有毒化合物、腐蚀性气体和大量烟尘,对人体和环境危害极大.2006年7月1日,欧盟《关于在电气电子设备中限制使用某些有害物质指令》正式生效,规定部分含嗅阻燃剂不能使用在工程塑料的产品上."低碳、环保"理念已经深入人心,越来越多的消费者选择使用无卤素电子产品.无毒、环保、无卤阻燃逐渐替代有卤阻燃成为国际上阻燃塑料产品发展的方向,成为各国开发的重点,大力发展无卤阻燃的低成本高光泽塑料原料已是大势所趋.

本项发明针对现有技术的不足,提供一种低成本的电视机外壳用高光泽无卤阻燃PC/SAN材料及其制备方法.所采用的技术方案为:电视机外壳用高光泽无卤阻燃PC /SAN材料,其重量百分比组成为:

追溯"PC/SAN"的高光、无卤、阻燃性能

该电视机外壳用高光泽无卤阻燃PC/SAN材料的选材中,

PC:是分子量为10000一40000的聚碳酸醋,PC优选台湾奇美公司生产的PC一115型产品、美国陶氏公司生产的201一22型产品、Sabic公司生产的PC94O型产品或Sabic公司生产的型号为141R的产品;

SAN:是苯乙烯的重量百分比含量为15一50%的丙烯睛一苯乙烯共聚物,是一种由丙烯睛与苯乙烯共聚而成的高分子化合物,为透明而带黄色至琉拍色的固体,密度为1.06,有热塑性,不易变色,不受稀酸、稀碱、稀醇和汽油的影响.SAN树脂用作工程塑料时,具有优良的耐热性和耐溶剂性,具有极佳的表面光泽,本发明通过添加SAN树脂,并同时复配添加无卤阻燃剂、相容剂、增韧剂、加工助剂、抗氧剂和抗滴落剂,在确保材料良好的力学性能前提下,赋予材料优良的阻燃性和流动性,同时获得了材料表面的高光泽.

无卤阻燃剂:为双酚A一双(二苯基磷酸醋)、间苯二酚双(二苯基磷酸醋)、磺酸盐类阻燃剂和有机硅类阻燃剂中的至少一种.

相容剂:为苯乙烯一马来酸醉共聚物、苯乙烯一丙烯睛一甲基丙烯酸水甘油醋、甲基丙烯酸甲醋一甲基丙烯酸缩水甘油醋一丙烯酸乙醋三元聚合物、丙烯睛一苯乙烯共聚物接枝甲基丙烯酸缩水甘油醋中的至少一种.

增韧剂:为丁二烯类共聚物、甲基丙烯酸甲醋一丁二烯一苯乙烯共聚物和乙烯一丙烯酸丁醋一马来酸醉共聚物中的至少一种。甲基丙烯酸甲醋一丁二烯一苯乙烯共聚物:为核壳型结构的甲基丙烯酸甲醋一丁二烯一苯乙烯共聚物.核壳型结构的甲基丙烯酸甲醋一丁二烯一苯乙烯共聚物优选法国阿克玛公司生产的E92o型产品或韩国LG公司生产的 LGEM500型产品.

加工助剂:为脂肪酸盐、硬脂酸酞胺、N,N一乙撑双硬脂酸酞胺、季戊四醇硬脂酸脂、芥酸酞胺、油酸酞胺和改性乙撑双脂肪酸酞胺中的至少一种.

抗氧剂:为四「3一(3,5一二叔丁基一4一轻基苯基)丙酸〕季戊四醇醋与亚磷酸三(2,4一二叔丁基苯)酉旨以1:1的重量比复配而成的复配混合物、三甘醇双一3一(3一叔丁基一4一轻基一5一甲基苯基)丙烯睛或三(2,4一二叔丁基酚)亚磷酸醋.

抗滴落剂:为丙烯酸醋改性聚四氟乙烯类抗滴落剂.优选苏州振氟生产的CNlO5219O51A说明书3/6页TN3500型产品或意大利FlonteCh公司生产的FT一1一10型产品.

精工细活打造优品-PC/SAN材料

该电视机外壳用高光泽无卤阻燃PC/SAN材料的制备方法,包括以下步骤:

1)将PC和SAN在鼓风干燥机中于 110一1300C温度下分别干燥3一4小时,待用;

2)按照重量百分比组成准备好各种原料;

3)习各PC、SAN、相容剂、增韧剂、加工助剂、抗氧剂和抗滴落剂分别加入高速混合机中,充分搅拌3一5分钟,出料,得到混合料;

4)将步骤3)中得到的混合料加入双螺杆挤出机中,在240一260℃温度下经熔融混炼挤出,且在熔融混炼过程中加入无卤阻燃剂,挤出后抽条冷却造粒,即得到电视机外壳用高光泽无卤阻燃PC/SAN材料的粒料.

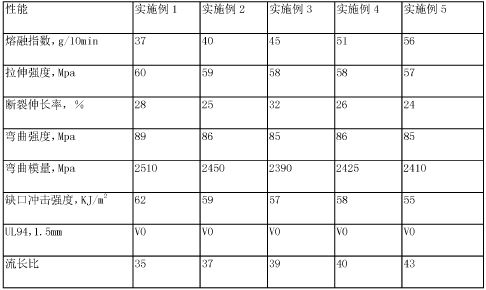

与现有技术相比,本发明的优点在于:

本发明提供的高光泽无卤阻燃PC/SAN材料,通过在PC中添加SAN树脂,并同时复配添加无卤阻燃剂、相容剂、增韧剂、加工助剂、抗氧剂和抗滴落剂,在确保材料良好的力学性能前提下,赋予材料优良的阻燃性和流动性,同时获得了材料表面的高光泽,能够满足电视机等家用电器外壳的生产需要,降低生产成本.

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注中国腐蚀与防护网http://www.ecorr.org
