中南大学《JMST》:SLM制备出抗拉强度1GPa耐腐蚀的中熵合金!
2022-01-21 13:39:05 作者:材料科学与工程 来源:材料科学与工程 分享至:

近年来,增材制造(AM)引起了广泛的关注,可实现复杂几何零件的近净成形。作为最流行的AM方法之一,具有超高凝固速率的选区激光熔化(SLM)能够抑制中等温度下出现的有害相的析出。因此SLM往往能够提高合金元素固溶度,形成过饱和固溶体,产生的胞状亚晶结构是极其独特的,可以强烈地改变机械性能。不锈钢(SS)是工业和日常生活中应用广泛的材料之一。不锈钢的结构类型多样,如奥氏体、铁素体或双晶,而Cr是决定其整体耐蚀性的关键元素。研究表明腐蚀动力学与溶解在SS基体中的Cr含量成反比,但是Cr的过度合金化不可避免地导致Fe-Cr σ相沿晶界或晶界方向析出,使材料在受力时不可避免地集中晶间应力,材料脆性增加。在SS中Cr含量通常限制在17-22 wt.%。如何解决腐蚀-机械性能这一问题,一直是科学和工程领域面临的挑战。


中南大学的研究人员结合SLM AM技术和高/中熵合金(H/MEA)的新合金化策略,为制备细晶Cr过饱和不锈钢Fe-Cr-Ni三元合金奠定了基础。采用近等原子原理,FeCrNi MEA的平均Cr含量达到35 at.%的突破水平。在没有σ相析出的情况下,SLM成功构建了MEA材料,并测试了其力学性能和耐蚀性。相关论文以题为“Segregation enabled outstanding combination of mechanical and corrosion properties in a FeCrNi medium entropy alloy manufactured by selective laser melting”发表在Journal of Materials Science & Technology。


论文链接: https://doi.org/10.1016/j.jmst.2021.05.018

采用高纯Ar气体雾化法制备预合金FeCrNi MEA粉末,粉末呈球形,直径为17.9μm,实际化学成分为Fe32.39Cr35.12Ni31.58(at.%)。SLM参数为:激光功率350 W,扫描速度700mm/s,层厚50μm,扫描旋转角度67°,SLM后进行400℃×3h去应力退火(炉冷)。


研究发现SLM制备的FeCrNi MEA保持了面心立方单相,不存在其他二次相或杂相。在接近晶界区域含有丰富的Cr和C元素,高Cr、C含量和Cr/C比表明该碳化物可能为Cr23C6型碳化物,它们数量少,尺寸仅几十纳米,这种结构的形成可通过BMI和PAS来理解。

图1 SLM FeCrNi MEA的图像

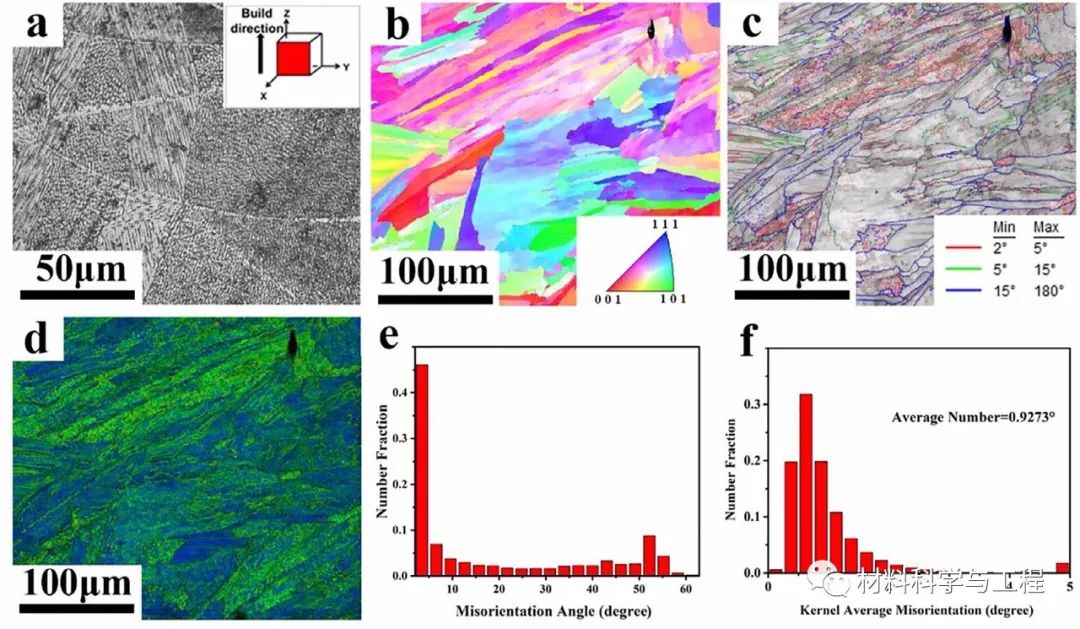

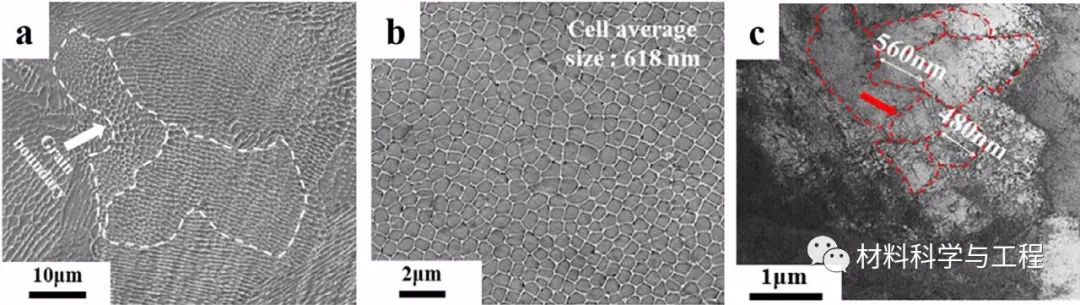

图2 SLM FeCrNi MEA的晶粒形貌

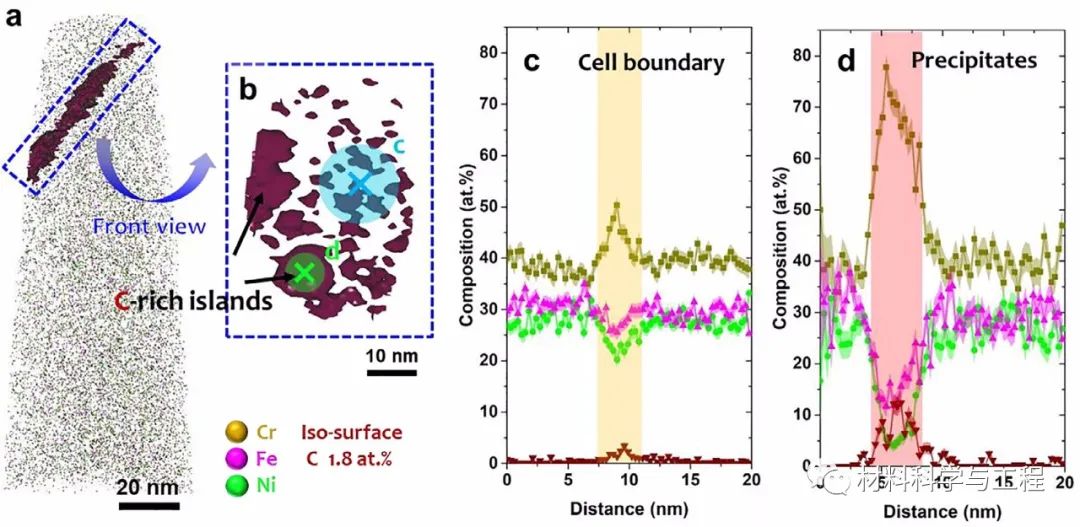

图3 SLM FeCrNiMEA的APT结果

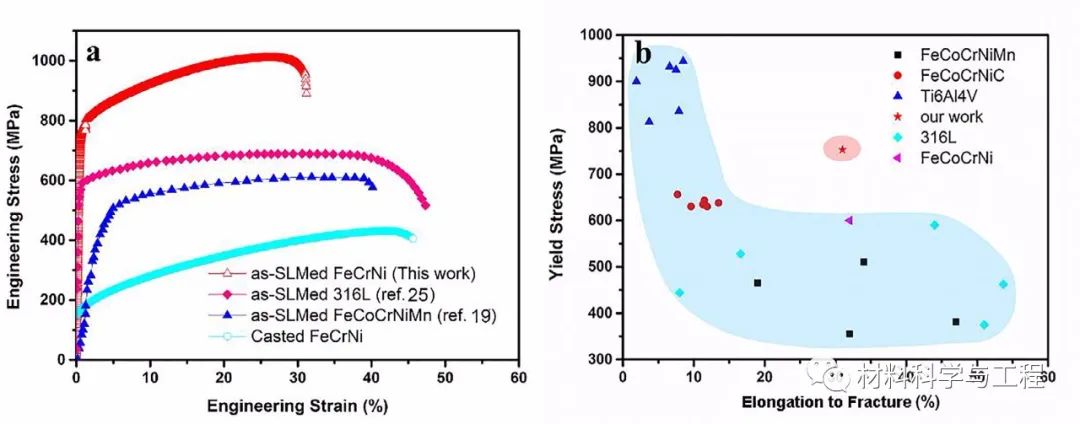

图4 SLM FeCrNi MEA的力学性能

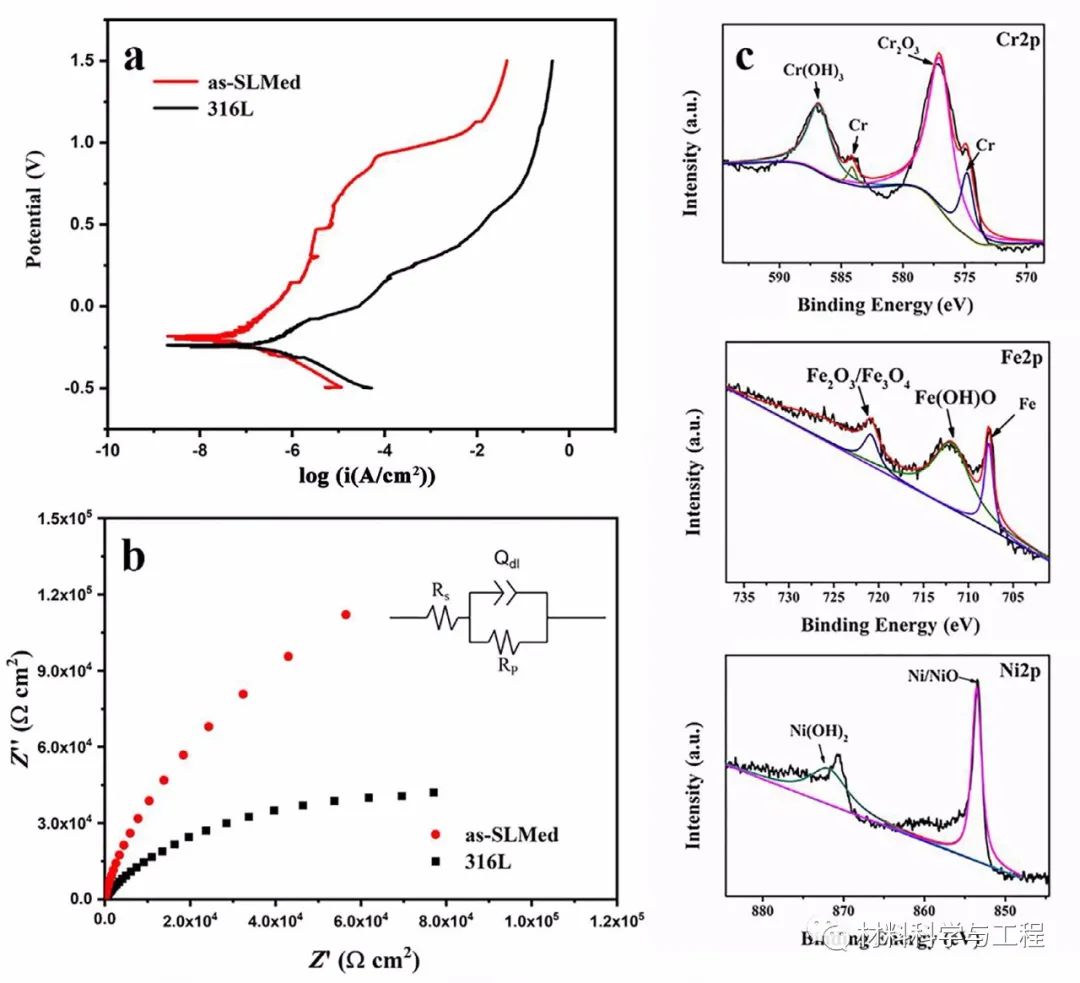

图5 SLM FeCrNiMEA的耐腐蚀性能


综上所述,本文利用SLM技术成功地制备了面心立方单相FeCrNi MEA,在没有σ相析出的情况下该MEA具有较高的Cr含量(约35at.%)。由于其独特的熔化场和凝固顺序,这种SLM MEA呈现出粗柱状晶粒和亚微米细胞结构的层次结构。发现Cr和间隙C被分离到晶界处。这不仅对晶界有钉扎作用,还能够进一步阻碍位错滑移,从而增强了MEA,还促进材料表面的扩散动力学,提高了耐腐蚀性能。FeCrNi MEA具有良好的强度(σ0.2=745 MPa,σUTS=1007 MPa)和延性(εf=31%),以及良好的耐腐蚀性能(icorr=0.06 μA/cm2)。本文突破了常规方法下Cr的溶解度极限值,为制备Cr过饱和不锈钢Fe-Cr-Ni三元合金奠定了基础。

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
