天津大学夏大海-碱性条件不锈钢表面改性的新方法
2020-03-10 10:01:58 作者:本网整理 来源:天津大学学报英文版 分享至:

【文章信息】

Chengcheng Pan, Yang Song, Weixian Jin, Zhenbo Qin, Shizhe Song, Wenbin Hu, Da-Hai Xia. Enhancing the Stability of Passive Film on 304 SS by Chemical Modification in Alkaline Phosphate–Molybdate Solutions. Trans Tianjin Univ,2020:https://doi.org/10.1007/ s12209-020-00238-8



【本文亮点】

提出了一种碱性条件不锈钢表面改性的新方法,改性后使钝化膜含Mo和P。



【内容简介】

提出了碱性磷酸盐-钼酸盐钝化液用于增强304不锈钢钝化膜耐蚀性的方法。处理后的304SS表面形成了富含P元素的均匀致密的钝化膜,耐蚀性有所增强,且钼酸盐与磷酸盐在钝化过程中存在协同作用。钝化温度和时间对304SS的钝化效果影响十分显著,钝化温度过高、时间过长,会导致钝化处理形成的钝化膜变得不稳定。

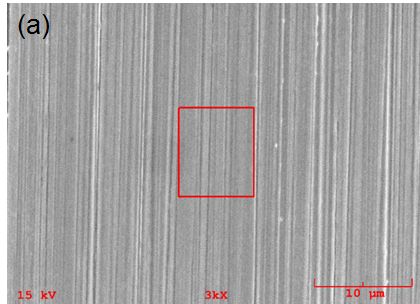

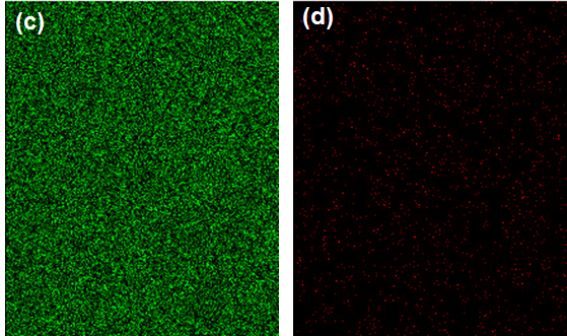

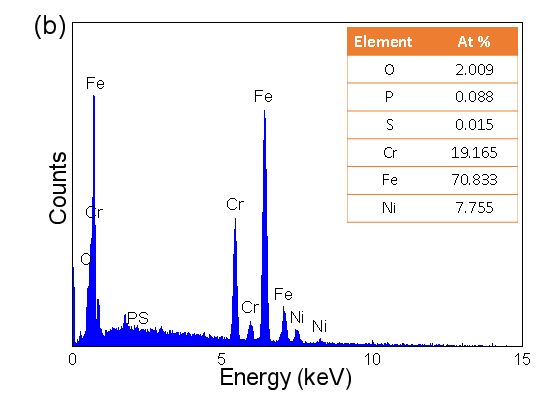

Fig. 5  Surface morphology and energy spectrum of untreated 304 SS: a SEM image, b EDS analysis, c Fe mapping, d P mapping

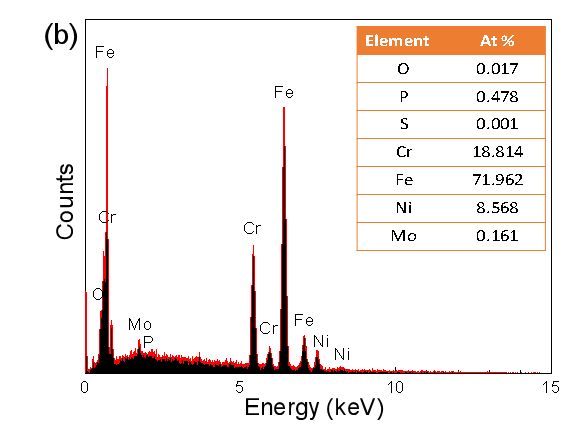

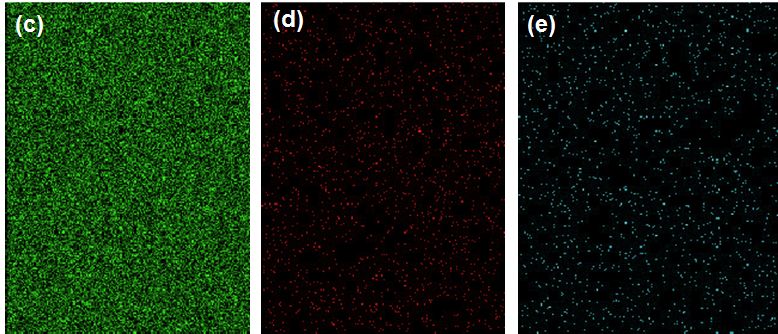

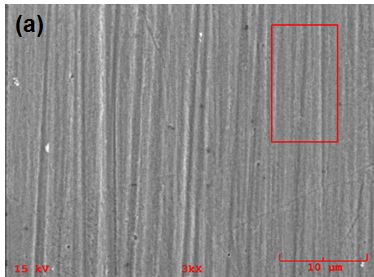

Fig. 6 Surface morphology and energy spectrum of 304 SS passivated at 80 °C for 30 min in alkaline phosphate–molybdate passivation solution. a SEM image, b EDS analysis, c Fe mapping, d P mapping, and e Mo mapping



【通讯作者】


夏大海博士,天津大学材料科学与工程学院教师,2013~2014年在加拿大阿尔伯塔大学攻读博士后,师从骆静利(Jing-Li Luo)教授。

目前担任中国腐蚀与防护学会“青年工作委员会”及“腐蚀电化学及测试方法委员会”委员。主要研究方向是腐蚀、电化学和表面科学的跨学科研究



相关论文信息

论文原文在线发表于Trans Tianjin Univ



论文网址:

https://link.springer.com/article/10.1007/s12209-020-00238-8

DOI:https://doi.org/10.1007/ s12209-020-00238-8

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
