碳钢在海水中的均匀腐蚀速率CR为5 mpy（mils per year，其中1mil=0.001 inch，1inch = 2.54 cm),换算为毫米/年（mm/a），腐蚀速率为0.127  mm/a。

已知铁（Fe）的密度ρ取7.87 g/cm^3，铁（Fe）的摩尔质量M为55.8g/mol。

则：

（1）一年后的失重ΔW，换算如下：

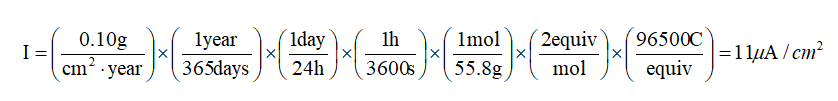

（2）失重ΔW对应的腐蚀电流密度I，换算如下：

也就是0.127 mm/a对应的腐蚀电流密度是11μA/cm^2。

法拉第定律（Faraday's Law）反应了金属失重ΔW与腐蚀时间T和腐蚀电流I的关系，公式如下：

ΔW=（M·T·I）/（n·F）

式中，F是法拉第常数（96500C），n是失电子数目。

另外一种法拉第定律的公式表达方式是：

ΔW=K·I·T

式中，K是理论电化学当量，kg/A·year，也就是每年有1A电流流出所消耗的金属量（失重），Fe的理论电化学当量是9.13 kg/A·year。可实验测量计算或查阅电化学当量表格后，计算利用此公式估算出牺牲阳极的用量。

参考资料：

1. Introduction to corrosion science;

2. NACE阴极保护培训手册；

3. JB/T 7901等；
