科技论坛 | 西安交大:核电关键结构材料环境损伤领域获进展
2020-04-22 14:14:41 作者:本网整理 来源:《腐蚀与防护之友》 分享至:

应力腐蚀开裂是材料在腐蚀环境和载荷交互作用下发生的一种脆性失效行为,是核电结构材料的一种主要环境失效方式,值得重点关注。


日前,西安交通大学的科研人员与密歇根大学核工程系,共同系统研究了退火处理对堆内构件不锈钢应力腐蚀裂纹扩展行为的影响。研究发现,虽然退火处理可以使中子辐照材料的损伤缺陷以及力学性能得到明显回复,但是材料的裂纹扩展速度在氧化性水环境中并没有明显变化,而只有在还原性水环境中才会随着退火程度的增加而降低。分析表明晶界 Si 元素的偏析程度是影响材料应力腐蚀裂纹扩展敏感性和环境敏感性的关键因素。这项工作对理解辐照加速应力腐蚀开裂的机制以及核电站的老化延寿具有重要指导意义。

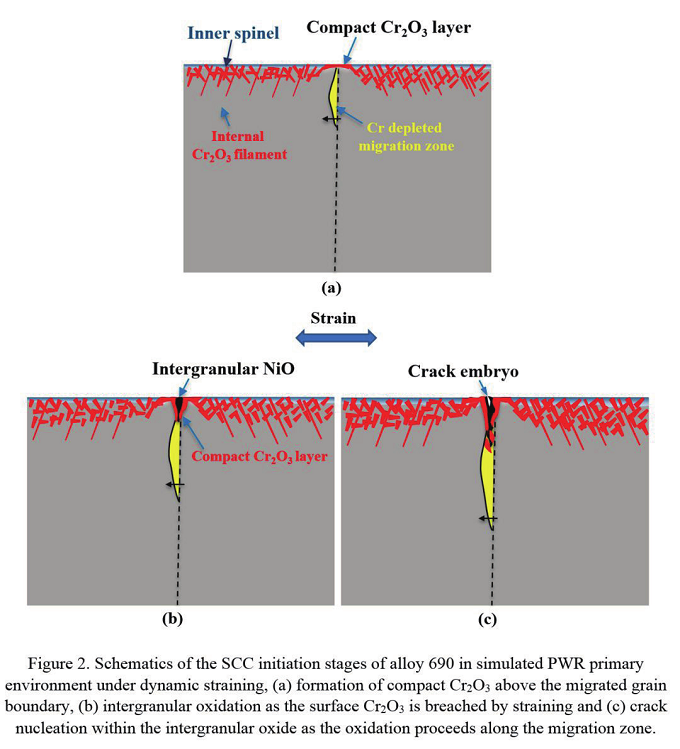

在另一项工作中,研究人员采用慢应变速率拉伸的方法研究了压水堆电站中传热管材镍基 690 合金的应力腐蚀裂纹起始过程。发现主要分为三个阶段:1、铬沿晶界扩散至表面发生氧化晶界,晶界发生迁移;2、表面氧化膜在动态应变作用下发生破裂,氧向晶界或晶界迁移区扩散导致择优氧化;3、晶间择优氧化导致晶界强度降低,裂纹逐渐在氧化物内萌生。这项工作第一次系统地解析了 690 合金应力腐蚀裂纹萌生的整个过程,为今后建立该合金的寿命预测模型奠定了基础。


以上两项工作发表在腐蚀领域著名 期 刊 Corrosion Science(IF:6.355)上。西安交通大学匡文军教授为第一作者和通讯作者,第一通讯单位为西安交通大学材料学院金属材料强度国家重点实验室微纳中心。合作者是美国密歇根大学核工程系的 Gary Was 教授,JustinHesterberg 博士参与其中部分工作。文章链接:https://doi.org/10.1016/j.corsci.2019.108183

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
