核电站地脚螺栓腐蚀失效和预防措施

2012-12-01 00:00:00 作者：苗顺超乔培鹏申罡来源：《腐蚀防护之友》分享至：

　　核电站地脚螺栓腐蚀失效和预防措施

　　文/苗顺超乔培鹏申罡· 苏州热工研究院有限公司

　　地脚螺栓是核电站大型设备的重要支撑部分，部分重要设备的地脚螺栓还有抗震要求。一旦出现腐蚀失效问题，将会带来严重的安全隐患，甚至影响电站的安全运行。地脚螺栓位于储罐的底部，由于结构原因，雨水、酸洗液等腐蚀性介质很容易在地脚螺栓处聚集、浓缩，形成恶劣的腐蚀环境。严重的腐蚀环境造成地脚螺栓的腐蚀，给设备的正常使用和电站的安全运行构成了很大的威胁。

　　本文通过分析国内某在运行核电站的地脚螺栓腐蚀案例，并结合国内某在建核电站的现场情况，具体提出了相应的预防腐蚀措施和防腐管理思路。

腐蚀案例分析

　　连接处的腐蚀

　　2006年3月，某电站土建处执行腐蚀状态检查时发现，除盐水分配系统除盐水箱的地脚螺栓出现较严重的腐蚀，部分地脚螺栓与地面结合处，锈蚀掉接近三分之一，地脚螺栓腐蚀若进一步加剧，则影响设备的稳定性和抗震能力。地脚螺栓的腐蚀形貌如图1所示。

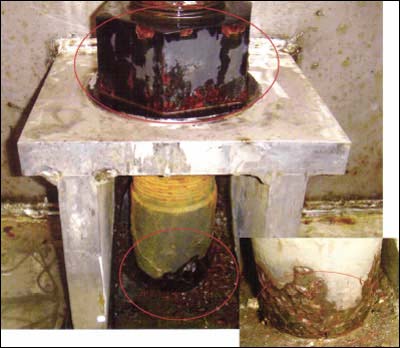

　　图1 除盐水箱地脚螺栓的腐蚀形貌

　　对燃料水池冷却和净化系统的换料水箱进行检查时发现，地脚螺栓螺母表面涂层大面积起皮、脱落，裸露金属受到腐蚀，呈红褐色和黄色。螺杆与罐体底部交接处存在间隙，有积水。此处螺杆表面涂层开裂、起皮，局部涂层脱落，裸露金属受到腐蚀，呈现红褐色锈斑，如图2所示。

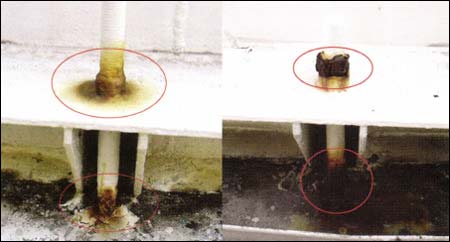

　　图2 换料水箱地脚螺栓腐蚀情况

　　从以上两个案例可以看出，腐蚀主要发生在她脚螺栓与混凝土地面和加强板交界面处，腐蚀的主要模式为缝隙腐蚀。地脚螺栓安装时，螺杆和螺栓孔之间存在缝隙且未采取密封措施，导致腐蚀性介质在该处聚集，引起腐蚀；地脚螺栓与混凝土地面结合处没有采取排水措施，雨水等腐蚀性介质进入后很难自行排出，大气中的盐分、固体颗粒等沉积在此处，增加了电导和腐蚀性，导致螺杆发生腐蚀。

1/3 1 2 3 下一页尾页

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
