军港混凝土结构钢筋防腐涂层技术的创新点

　　2008年9月，“军港混凝土结构钢筋防腐涂层技术研究”鉴定会在北京召开，对该项目进行了鉴定，创新点如下：

　　（1）研制的钢筋常温固化防腐涂料，以双酚A型环氧为涂料的主基料，通过脂肪族缩水甘油醚型环氧对其进行共混改性，用改性芳香胺作为固化剂，使钢筋-涂层-混凝土界面之间在应力作用下具有优异的附着力和柔韧性，较好地满足了工程现场制备钢筋混凝土结构的技术要求。

　　（2）通过优选玻璃鳞片材料，并进行表面改性，使涂层钢筋的握裹力和防腐性能高于相关国家标准规定的要求。

　　与涂层钢筋用环氧粉末涂料相比，该涂料室温固化，节约能源。该涂料配套体系施工工艺简便，便于现场使用。涂层具有优异的硬度、耐磨性和抗冲击性能，提高了储运和施工过程中的抗破损能力。

　　2008年3月委托中国科技情报所进行查新，国内外未见有相关文献或专利报道。2009年9月申请“国家发明专利”（申请号：200910170006.2）。

实际应用结果

　　该涂料生产原料立足国内，生产工艺可行，产品性能稳定可靠。目前，在海军湛江保障基地某码头改造、任丘炼油一厂改造工程、日照本浆厂污水处理排海工程等项目上使用该涂料。使用部位涉及沿海环境下管沟盖板、混凝土内的钢质污水管线、钢筋混凝土管道支架中的钢筋等。

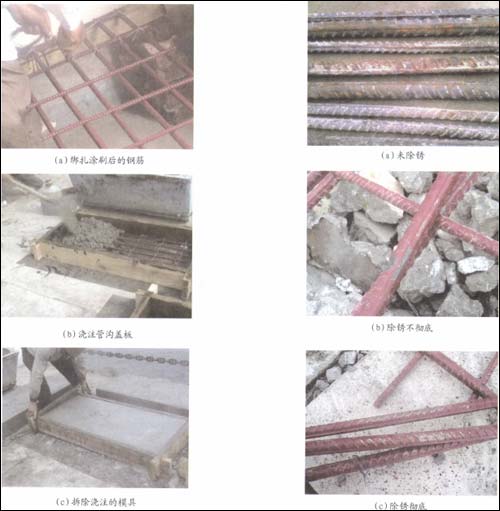

　　图1、2为涂料在海军湛江保障基地某码头使用和使用一年后的钢筋锈蚀情况。

　　该涂料在码头紧临海边的管沟盖板中实际使用一年，经劈开盖板检查，发现钢筋表面涂层未见任何变化，敲开涂层后发现涂层下钢筋依旧光亮。


图1（左）军港混凝土结构钢筋防腐涂料使用情况   图2（右）管沟盖板使用一年后期中钢筋的锈蚀情况

　　用户回访显示，混凝土结构钢筋防腐涂料具有以下特点：

　　（1）对施工方法无特殊要求、刷涂、辊涂均可；

　　（2）涂膜干燥较快，一天可刷两道；

　　（3）涂料附着力优良，耐磨耐冲击性能优异，在混凝土的回填和振捣过程中，经检查没有发现漆膜的破损现象；

　　（4）涂层附着力优良，有一定延展性，可以满足一定的弯制加工需要；

　　（5）该涂料性能稳定可靠，性价比高。管沟盖板使用两年多后没有出现混凝土开裂、内部钢筋锈蚀的情况。结果表明，此项成果为解决海洋环境下钢筋混凝土结构内部钢筋的防腐蚀问题提供了有效的技术方法，还可广泛应用于海岸港口工程，也可推广应用于使用融雪剂和盐碱地区的公路、桥梁等混凝土建筑。

　　本项目获2009年度中国腐蚀与防护学会科技进步奖二等奖。

 2/2   首页 上一页 1 2
