（2）防腐填料用量对防腐性能的影响。

　　涂料中填料的含量直接影响到涂层的防腐效果，为确定防腐填料的最佳加入量，磷酸锌与三聚磷酸铝配比为6：4，防腐填料质量分数分别选取树脂的20%、30%、40%、50%、60%、70%、80%依次递增，所制备涂料涂在马口铁片和钢板上，完全固化之后测其机械性能和防腐性能。其结果如表2所示。

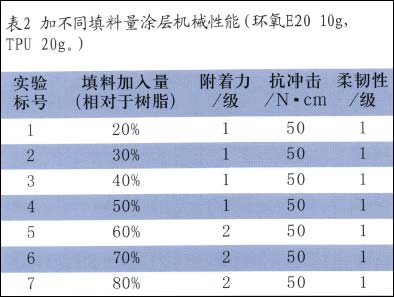

　　表2  加不同填料量涂层机械性能（环氧E2010g，TPU20g。）

　　结果显示，防腐填料加入量的多少对涂层性能影响比较小。

　　不同填料加入量涂层阻抗随浸泡时间变化，如图4所示。

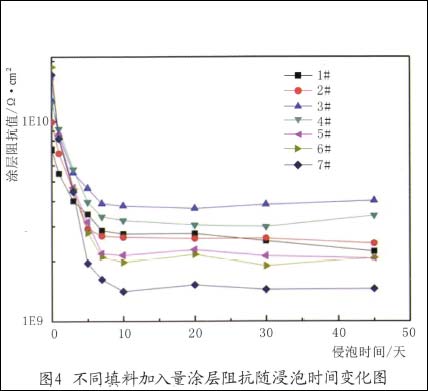

　　图4  不同填料加入量涂层阻抗随浸泡时间变化图

　　从图4可以看出，浸泡10天之后，涂层阻抗值基本保持稳定，而且随着填料含量的增加，涂层的阻抗值先增大后减小，防腐填料的添加量为40%左右时，涂层的阻抗值最大，阻抗值稳定在3.8×109Ω·cm²左右，所以确定防腐填料的最佳添加量为40%。

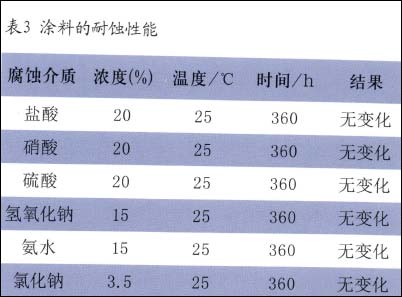

　　（3）防腐底漆耐蚀性能。为了检测防腐底漆的耐蚀性能，将涂层浸泡于不同介质溶液中，观察并记录其变化，结果如表3所示。


 3/5   首页 上一页 1 2 3 4 5 下一页 尾页
