镁合金表面冷喷涂技术研究进展
2022-07-14 17:02:12
作者：郑黎, 王美婷, 于宝义 来源：中国腐蚀与防护学报
分享至：
摘要
归纳和总结了国内外镁合金冷喷涂技术最新研究进展，介绍了镁合金冷喷涂Al-Zn、纯Al、Al基复合涂层、Al基非晶涂层、Zn基合金、Ni、不锈钢涂层等的耐腐蚀性。讨论了工艺参数 （如压力、温度） 以及喷涂材料的选择，涂层对镁合金防腐蚀性能的影响，展望了未来镁合金在汽车、航空航天轻量化方面的发展。
关键词： 镁合金； 冷喷涂； Al; Zn; 表面保护； 腐蚀
Abstract
The recent research progress of cold spraying technology for Mg-alloys at home and abroad is summarized in terms of the cold spraying coatings of Al-Zn, pure Al, Al-based composite coating, Al-based amorphous coating, Zn-based alloy, Ni and stainless steel etc. Meanwhile, the process parameters （such as pressure, temperature） and the selection of spraying materials, the influence of the coating on the corrosion resistance of Mg-alloys are discussed, and finally the future development trend of Mg-alloys in automotive- and aerospace-lightweight technology innovation and application is also put forward.
Keywords： Mg-alloy; cold spraying; aluminum; zinc; surface protection; corrosion
PDF （5757KB） 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex 收藏本文
本文引用格式
郑黎， 王美婷， 于宝义。 镁合金表面冷喷涂技术研究进展[J]. 中国腐蚀与防护学报， 2021, 41（1）： 22-28 doi:10.11902/1005.4537.2020.138
ZHENG Li, WANG Meiting, YU Baoyi. Research Progress of Cold Spraying Coating Technology for Mg-alloy[J]. Journal of Chinese Society for Corrosion and Protection, 2021, 41（1）： 22-28 doi:10.11902/1005.4537.2020.138
Mg及其合金是重要的金属材料之一，是目前已经得到应用的密度最小 （约1.7 g/cm3） 的金属材料[1]。镁合金具有高比强度、高导热性、高导电性等优良性能，被广泛应用在交通工具、化学化工、航空航天等领域[2,3]。由于镁合金是轻合金材料能代替其他的金属材料来显著地提高宇宙飞船和车辆的速度，使其轻量化。随着我国轨道交通产业的飞速发展，轨道交通车辆减重要求迫切。如今，轻量化设计己是车体设计的发展趋势。但是，镁合金的耐腐蚀性能差并且化学性质活泼，限制其在一些领域中的应用。
近些年来，国内外的研究者从不同的角度来提高镁合金抗腐蚀性能，主要包括：开发新合金及提高纯度、采用快速凝固技术限制有害杂质的危害及表面处理等[4]。一般来说，表面处理是比较容易实现的，同时对提高镁合金的表面性能也是效率最高的。目前，镁合金表面防腐蚀主要有化学镀和电镀[5]、阳极氧化[6]、化学转化膜[7]、激光表面处理[8]、微弧氧化[9]、气相沉积、离子注入[10]及热喷涂[11]等几种方法。以上方法对镁合金均能起到良好的防腐蚀作用，但是也存在污染环境、制作困难、成本高、涂层不致密、孔隙率大等缺点。冷喷涂是一种绿色环保型技术，且具有制备的涂层致密、孔隙率小等优点。冷喷涂技术使颗粒加热温度低，且保持固态，固态颗粒在极高应力、应变和应变速率条件下通过“绝热剪切失稳”引起的塑性流变或者通过剧烈变形等机械过程，实现在工件表面的沉积。一般情况下喷涂在室温下进行，不需要对基体加热，因此减少了喷涂过程中颗粒氧化、组织变化、烧损等现象的发生[12]。本文对近期国内外科研人员在镁合金冷喷涂技术的研究进展进行了整理和归纳，并对冷喷涂的原理以及冷喷涂涂层进行了深入分析。
1 冷喷涂的技术原理
20世纪80年代中后期，在风洞实验过程中偶然发现，当基体表面涂抹金属粉末后，当粒子速度超过某一临界速度时，能使金属粒子十分牢固的沉积在基体表面，由此提出了冷喷涂的概念[13]。冷喷涂又称冷气体动力喷涂 （CGDS）。冷喷涂系统一般由控制系统、温度及压力调节装置、送粉器、加热器、高压气源以及喷枪构成，喷涂时固态颗粒以He、N2、Ar或空气等压缩气体作为加速介质，在较低温度 （室温-600 ℃）、超高速 （300~1200 m/s） 状态下与基体发生碰撞发生剧烈的塑性形变从而形成涂层[14]。
冷喷涂分为低压冷喷涂 （一般工作温度为20~650 ℃，气压0.5~1.0 MPa，粉末气流被加速到350~700 m/s） 和高压冷喷涂 （气压大于1 MPa，加热载气，使喷涂材料加速到超音速），两者的区别主要在于空气载体的压力和粉末喷射的方式的不同[15,16]。
冷喷涂工艺拥有许多优异的特性[17-20]：（1） 沉积的温度低，对涂层和基体的热影响小。冷喷涂是在低温下通过强烈塑性变形而实现沉积，沉积颗粒不会受到明显的热作用，可以很好地保留原始粉末的组织结构及物化性质，基本不会发生氧化、成分烧损、晶粒长大、成分偏析等问题，扩大了基材的选择空间。（2） 沉积层孔隙率低，与基体的结合强度高。在沉积过程中，后续粒子的高速冲击会对先沉积的涂层产生夯实作用，获得的涂层孔隙率低，喷涂颗粒的夯实作用还增强了涂层与基体间的结合强度， 可以达到100 MPa以上。（3） 制备大厚度涂层。冷喷涂是在低温下实现涂层沉积，涂层中的残余应力较低，并且均为压应力，有利于制备厚度较大的涂层。（4） 涂层层间应力较低，主要为压应力，且残余应力较小。（5） 粉末利用率高，安全环保。冷喷涂操作简单，不污染环境，未沉积的粉末在低温环境下不会发生物化性质变化，可通过回收继续使用，实现喷涂粉末的100%利用，是一种绿色环保的喷涂技术。
采用冷喷涂技术在镁合金表面进行防腐的涂层材料有很多种，如锌基涂层、纯铝涂层、铝基复合涂层、不锈钢涂层等。目前在镁合金表面制备最多的涂层是Al及其复合涂层以及不锈钢涂层。但不同涂层对镁合金的保护程度、用途不同，所制备涂层的工艺参数也不同。镁合金的标准电极电位很低，尽量选跟镁合金标准电极电位相近的涂层材料。
2 镁合金冷喷涂保护涂层的研究
2.1 镁合金冷喷涂纯Al涂层研究
Al的标准电极电位为-1.66 V，且具有良好的耐腐蚀性。Mg的标准电极电位为-2.372 V，与Al相近，喷涂纯铝主要是提高镁合金的耐腐蚀性，使涂层的耐腐蚀性跟纯铝的耐腐蚀性相似。铝涂层在自然环境中氧化形成的氧化膜A12O3坚硬致密，可有效保护基体，因而被广泛应用于金属表面防腐，且工艺简单，获得的涂层也比较致密。
Spencer等[19]在AZ91E上喷涂纯铝粉，生成中等厚度的镁/铝金属间化合物Al3Mg2或Mg17Al12，涂层具有较高的硬度以及耐腐蚀性能跟铝相似。Tao等[21]在AZ91D镁合金上制备纯铝涂层，在中性3.5%（质量分数） NaCl溶液中，抗点蚀性能优于纯铝，纯铝涂层具有较好的耐腐蚀性。
有研究表明，铝粉的纯度对冷喷涂涂层耐腐蚀性也有一定的影响。Brian等[22]在AZ41A-T5合金上采用冷喷涂技术制备纯铝涂层，比较商用铝粉末 （99.5%，质量分数） 和高纯铝粉末对AZ41A-T5 （99.95%） 合金耐腐蚀性能影响。结果发现商用纯铝涂层的腐蚀电流密度大约为2.35 mA/cm2，高纯铝涂层的电流密度仅为0.05 mA/cm2。故纯Al的纯度越高，涂层的耐蚀性越好。
铝涂层对镁合金的防腐性能的影响不仅与Al的纯度有关，还与镁合金基体是否经热处理也有影响。Siddique等[23]在AZ91镁合金上喷涂铝涂层，经过300 ℃加热1 h热处理，再在3.5%NaCl溶液中进行电化学腐蚀，经过热处理的铝涂层的耐腐蚀性好于纯铝涂层。
镁合金利用冷喷涂技术涂覆纯铝已广泛应用于航空航天领域。杨立山[24]研究了在舰载机上镁合金部件采用冷喷涂技术涂覆纯铝防腐蚀涂层，不仅具有较高的结合强度和硬度 （如图1所示），而且可以较好地解决镁合金材料易腐蚀的问题。
2.2 镁合金冷喷涂铝基复合粉末和铝基非晶涂层研究
近年来，很多学者对引入适量陶瓷颗粒Al2O3对镁合金耐腐蚀性能的影响做了研究。铝基复合材料具有密度低、比强度高、比模量高以及良好的耐磨损性等优异的综合性能，把铝基复合涂层作为镁合金的防腐涂层的应用已经越来越多。非晶具有良好的抗腐蚀性，是因为非晶中没有晶界，易形成均匀的钝化膜。铝基复合涂层和铝基非晶涂层均能提高镁合金的耐腐蚀性。Wang等[25]在AZ91D镁合金基体上制备Al-Al2O3复合涂层 （KM），认为Al2O3颗粒的加入不仅显著提高了镀层的密度，而且使沉积效率提高到一个最佳值。

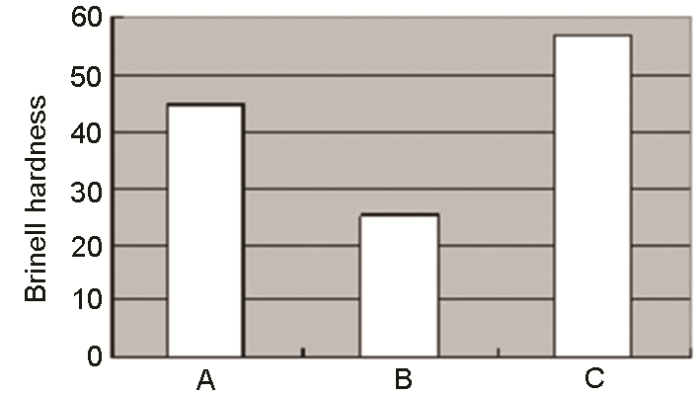

图1 纯铝冷加工、冷加工退火、冷喷涂纯铝涂层硬度对比图[25]
Spencer等[26]在AZ91E镁合金基板上制备不同含量Al2O3陶瓷的Al-Al2O3以及AA6061-Al2O3的铝基复合涂层。Al2O3对粒子沉积具有良好的夯实效应，使涂层更加致密，空隙数量明显降低，且Al2O3颗粒数量越多，涂层越致密。研究发现Al2O3陶瓷含量对涂层的耐腐蚀性影响不大，但会对涂层的硬度、耐磨性有很大的影响。陶瓷颗粒含量越多涂层的硬度越高，磨损速率越小。
陈金雄[27]在AZ31镁合金上制备纯铝涂层和Al-50%Al2O3复合涂层。与纯Al涂层相比，复合涂层组织更致密，孔隙率更低，硬度提高，耐磨性更高。陶瓷颗粒的加入与纯铝涂层的耐腐蚀性能均比镁合金基体的高，但与纯铝涂层相比加入陶瓷颗粒的涂层的耐腐蚀性相近 （图2和3）。

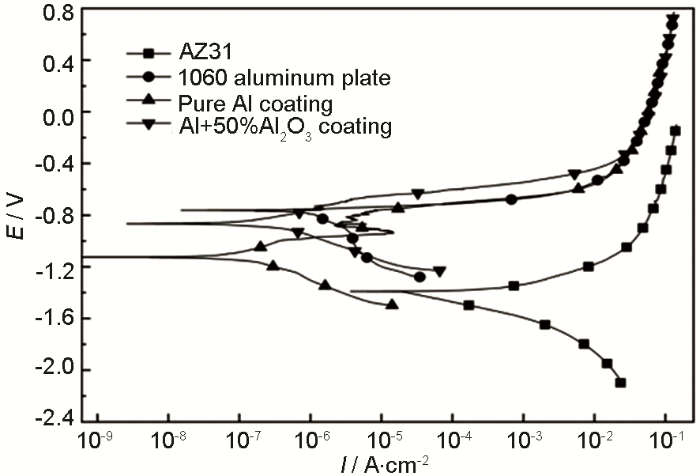

图2 加入和未加入Al-50%Al2O3涂层腐蚀前后的SEM像[28]
贾利等[28]利用冷喷涂技术在镁合金表面制备铝基非晶涂层，研究表明铝基非晶也能提高镁合金的耐腐蚀性 （图4和5）。采用冷喷涂技术在AZ91D镁合金表面制备铝基非晶涂层提高镁合金耐磨性。结果表明铝基非晶涂层的磨损量和磨损率均低于镁合金基体，摩擦因数高于基体[29]。
2.3 镁合金冷喷涂Al-Zn合金涂层研究
有学者开展了在镁合金表面冷喷涂Al-Zn合金涂层防腐研究，Al-Zn合金涂层不仅具有纯锌的阴极保护作用，而且也具有纯铝的钝化保护膜的作用，对镁合金表面具有良好的耐腐蚀作用。陈钧伟等[30]采用冷喷涂方法将锌铝合金粉末喷涂到镁合金的表面，认为在镁合金表面制备的涂层与镁合金结合良好，无分层、孔洞等缺陷，涂层硬度提高，提高基体的耐蚀性。贾利等[31]以AZ91为基体制备纳米铝锌涂层，在3.5% （质量分数） NaCl溶液中电化学腐蚀和5%NaCl盐雾腐蚀研究发现，纳米铝锌涂层自腐蚀电位高于镁合金，故纳米铝锌涂层能很好地保护镁合金基体。
2.4 镁合金冷喷涂锌基合金涂层研究
在一般大气中，锌层表面形成一层很薄而密实的氧化锌层表面，它很难溶于水，故对基体具有一定的保护作用。氧化锌与大气中其他成分生成不溶性锌盐后，对基体有良好的耐腐蚀性。Xie等[32]在AZ31B基片上喷涂了纯锌涂层，作为保护涂层或过渡层。涂层没有明显的气孔和裂纹，且涂层的厚度随着气体温度和压力的增加而增加，提高了腐蚀电位降低了腐蚀电流密度。杨水梅等[33]研究镍添加对冷喷涂锌基涂层耐腐蚀性的影响，相对镁合金来说，长期腐蚀后锌/镍基涂层形成了更致密的腐蚀产物膜，腐蚀电阻显著高于锌基涂层，提高镁合金耐腐蚀性，且掺杂镍后的锌/镍基复合涂层具有更高的硬度、耐磨性。赵惠等[34]在镁合金AK63表面采用冷喷涂技术制备锌铝合金 （ZA20） 涂层，进行电化学腐蚀和盐雾腐蚀研究发现，锌铝合金的自腐蚀电位-0.26 V高于基体合金的-1.62 V，冷喷涂后试样的钝化区远远大于基体合金，可以很好地保护基体；锌铝合金冷喷涂层在48 h中性盐雾过程中耐蚀性优于基体合金 （图6）。
图3 在3.5%NaCl溶液中浸泡60 min后样品的动电位极化曲线[28]

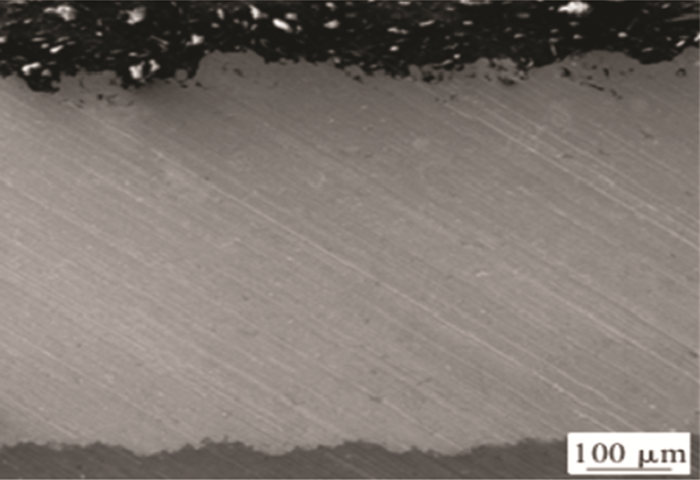

图4 铝基非晶涂层的截面形貌[29]

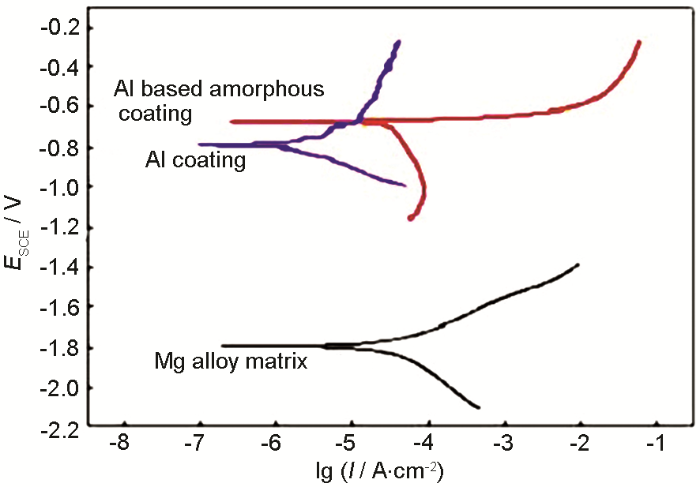

图5 基体和涂层的极化曲线[30]
图6 盐雾腐蚀后试样表面的微观组织
2.5 镁合金冷喷涂镍合金涂层研究
Feng等[35]用冷喷涂方法在镁合金表面制备了高密度镍钴合金涂层。经过20 min的摩擦试验，涂层的失重磨损量为10 mg。与镁合金相比，磨损失重率低于28%。即在干摩擦条件下，NiCoCrAlY涂层的磨损失重条件优于镁合金的磨损失重条件。Feng等[36]同时在镁合金表面制备了高密度NiCoCrAlY+WC-12Co涂层，研究表明，在干摩擦条件下，20% WC-12Co涂层的失重磨损最小。WC-12Co涂层越多，耐磨失重能力越高。
Wei等[37]采用新研制的原位沉积技术在AZ31B镁合金上沉积了150 μm厚的全致密Ni镀层喷丸辅助冷喷涂工艺。研究表明镍镀层具有很强的结合强度 （＞65.4 MPa），致密的镍镀层能有效地提高镁合金耐腐蚀性能。
2.6 镁合金冷喷涂不锈钢涂层研究
不锈钢具有良好的耐蚀、耐磨等优点，是表面强化常用的涂层材料之一。国内外学者对冷喷涂不锈钢涂层的制备工艺及性能进行了广泛的研究。喷涂不锈钢主要是提高耐腐蚀性，且气体温度越高压力越大，粉末沉积效率越高，涂层孔隙率越低，涂层的耐腐蚀性越好。其中316L不锈钢中加入WC-12Co后涂层的耐磨性比316L不锈钢涂层好。Lee等[38]采用高压冷喷涂技术在AZ80镁合金基体上沉积了IN625和301不锈钢涂层并进行对比。结果表明所制备的涂层均具有一定的孔隙率。AZ80基板在冷喷涂后出现晶粒细化现象。同时，这些涂层能显著提高合金的耐蚀性。
舒文波等[39]用冷喷涂技术在AZ80镁合金表面制备316L不锈钢和316L/WC-12Co两种涂层。得出气体压力和温度越高，粉末沉积效率越高，涂层孔隙率越低，都可以显著提高镁合金的耐磨性能，但316L/WC-12Co涂层比316L不锈钢涂层的耐磨性好。
戴宇等[40]在AZ80镁合金表面制备420不锈钢耐磨涂层，研究喷涂工艺参数和涂层组织结构，随着喷枪移动速率的下降，涂层的孔隙率逐渐下降。涂层形成过程中，420不锈钢粉末中的奥氏体相发生应变诱导马氏体相变，在一定程度上提高了涂层硬度；涂层在摩擦过程中的摩擦磨损机制表现为磨粒磨损和黏着磨损；涂层的耐磨性能显著优于38CrSi钢。同时在AZ80镁合金表面分别制备316L和420不锈钢耐磨涂层进行对比分析。在结合界面，316L与420不锈钢的粒子可以内嵌到镁合金基体，形成机械咬合的结构；420不锈钢涂层的硬度高于316L不锈钢涂层，其断裂韧性低于316L不锈钢涂层；不锈钢涂层的磨损率较AZ80镁合金下降1个数量级，420不锈钢涂层比316L不锈钢涂层表现出更好的耐磨性[41]。
崔烺等[42]利用冷喷涂技术在AZ80 镁合金表面制备了316L不锈钢涂层。采用气体雾化316L不锈钢粉末作为喷涂材料，气体压力3.5 MPa、温度750 ℃、喷涂距离40 mm，枪速300 mm/s，制备316L不锈钢涂层粒子沉积形貌时送粉率为0.4 r/min，制备涂层时送粉率为3 r/min。测试了涂层与块体的摩擦磨损及电化学腐蚀性能。冷喷涂316L不锈钢涂层致密，粒子变形明显，涂层未发生明显氧化，具有较高的结合强度及抗拉强度；冷喷涂316L不锈钢涂层的耐磨及耐腐蚀性能均远优于AZ80镁合金基板，显著提高镁合金的表面性能。
3 镁合金冷喷涂未来发展方向
目前，冷喷涂技术作为一种新的工艺受到广泛关注。冷喷涂技术制备的涂层具有氧化物含量低、涂层热应力小、硬度高、结合强度好，可将喷涂材料的组织结构在不发生变化的条件下转移到基体表面等优点，对于涂层的制备技术具有重要价值，同时在制备复杂结构材料的复合技术方面也发挥很大的作用。冷喷涂技术为制备纳米结构金属涂层及块体材料提供了有效方法。同时，也为制备耐磨的金属陶瓷复合涂层，以及陶瓷功能涂层提供了工艺保证。
镁合金冷喷涂技术虽然还有很多不足之处，但其优良的性能使其成为众多研究者的研究热点，今后的发展将侧重以下几个方面：
（1） 鉴于冷喷涂技术可以制备导电、导热、防腐、耐磨等涂层及功能涂层，有望应用于生产和修复工业零部件，如涡轮盘、气缸、阀门等。
（2） 由于镁合金的密度小但其耐腐蚀性不好，冷喷涂技术能提高镁合金的耐腐蚀性，由于镁合金已应用于汽车、航空航天等领域，使汽车轻量化，提高了汽车的速度。故镁合金有望应用于高铁上，使高铁轻量化来提高高铁的速度。
参考文献
[1]
Cao F Y, Song G L, Atrens A.
Corrosion and passivation of magnesium alloys
[J]. Corros. Sci., 2016, 111: 835
[本文引用： 1]
[2]
Aghion E, Bronfin B, Eliezer D.
The role of the magnesium industry in protecting the environment
[J]. J. Mater. Process. Technol., 2001, 117: 381
[本文引用： 1]
[3]
Han W J, Song J C, Zhang X G.
Research progress on protective coatings prepared by cold spray on magnesium alloys
[J]. Electroplat. Finish., 2017, 36: 1239
[本文引用： 1]
韩文静， 宋进朝， 张晓光。
镁合金冷喷涂防护涂层的研究进展
[J]. 电镀与涂饰， 2017, 36: 1239
[本文引用： 1]
[4]
Guo G W, Su T J, Tan C W, et al.
Advances in research on corrosion and protection of magnesium alloys
[J]. New Technol. New Proc., 2007, （9）： 69
[本文引用： 1]
郭冠伟， 苏铁健， 谭成文等。
镁合金腐蚀与防护研究现状及进展
[J]. 新技术新工艺， 2007, （9）： 69
[本文引用： 1]
[5]
Liu S X, Chen Y, Liu X F, et al.
Environmentally acceptable zinc electroplating process for AZ31 magnesium alloy
[J]. Mater. Prot., 2008, 42（2）： 32
[本文引用： 1]
刘胜新， 陈永， 刘晓芳等。
AZ31镁合金环保型镀锌工艺的研究
[J]. 材料保护， 2008, 42（2）： 32
[本文引用： 1]
[6]
Zhang X L, Ji S, Meng J, et al.
Optimization of environment-friendly electrolyte for anodization of magnesium alloy
[J]. Liaoning Chem. Ind., 2018, 47: 767
[本文引用： 1]
张小玲， 姬森， 孟杰等。
环保型镁合金阳极氧化电解液优化
[J]. 辽宁化工， 2018, 47: 767
[本文引用： 1]
[7]
Liu Z Y, Shao Z C.
Research status and prospect for magnesium alloy surface treatment
[J]. Electroplat. Finish., 2007, 26（11）： 27
[本文引用： 1]
刘志远， 邵忠财。
镁合金表面处理的研究现状与展望
[J]. 电镀与涂饰， 2007, 26（11）： 27
[本文引用： 1]
[8]
He B L, Liu J, Wan D Q.
Application of laser in processing of magnesium alloy
[J]. Hot Work. Technol., 2010, 39（22）： 113
[本文引用： 1]
何柏林， 刘菁， 万迪庆。
激光在镁合金表面处理中的应用
[J]. 热加工工艺， 2010, 39（22）： 113
[本文引用： 1]
[9]
Guo H F, An M Z, Xu S, et al.
Formation of oxygen bubbles and its influence on current efficiency in micro-arc oxidation process of AZ91D magnesium alloy
[J]. Thin Solid Films, 2005, 485: 53
[本文引用： 1]
[10]
Chen J.
Research development of surface anticorrosion treatments on magnesium alloy
[J]. J. Langfang Teach. Coll. （Nat. Sci. Ed.）， 2013, 13（2）： 72
[本文引用： 1]
陈建。
镁合金表面防腐蚀方法的研究进展
[J]. 廊坊师范学院学报 （自然科学版）， 2013, 13（2）： 72
[本文引用： 1]
[11]
Wang Z F.
Discussion on thermal spraying anti-corrosion treatment of shaft equipment
[J]. Man. Sci., 2011, （8）： 698
[本文引用： 1]
王志富。
浅谈井筒装备热喷涂防腐处理
[J]. 管理学家， 2011, （8）： 698
[本文引用： 1]
[12]
Zhong L, Wang Z Y, Zhang H D.
Research progress of precipitation mechanism and apparatus of cold spray
[J]. Surf. Technol., 2015, 44（4）： 15
[本文引用： 1]
钟厉， 王昭银， 张华东。
冷喷涂沉积机理及其装备的研究进展
[J]. 表面技术， 2015, 44（4）： 15
[本文引用： 1]
[13]
Raoelison R N, Verdy C, Liao H.
Cold gas dynamic spray additive manufacturing today: Deposit possibilities, technological solutions and viable applications
[J]. Mater. Des., 2017, 133: 266
[本文引用： 1]
[14]
Lou K P.
The organizational structure of the cold spraying Al composite coating and corrosion behavior research
[D]. Xiamen: Jimei University, 2017
[本文引用： 1]
娄昆鹏。
冷喷涂Al复合涂层的组织结构与腐蚀行为的研究
[D]. 厦门： 集美大学， 2017
[本文引用： 1]
[15]
Kulmala M, Vuoristo P.
Influence of process conditions in laser-assisted low-pressure cold spraying
[J]. Surf. Coat. Technol., 2008, 202: 4503
[本文引用： 1]
[16]
Li W Y, Huang C J, Yu M, et al.
State-of-the-art of cold spraying composite coatings
[J]. J. Mater. Eng., 2013, （8）： 1
[本文引用： 1]
李文亚， 黄春杰， 余敏等。
冷喷涂制备复合材料涂层研究现状
[J]. 材料工程， 2013, （8）： 1
[本文引用： 1]
[17]
Song K Q, Cong D L, He Q B, et al.
Application and prospect of advanced cold spray technology
[J]. Equip. Environ. Eng., 2019, 16（8）： 65
[本文引用： 1]
宋凯强， 丛大龙， 何庆兵等。
先进冷喷涂技术的应用及展望
[J]. 装备环境工程， 2019, 16（8）： 65
[本文引用： 1]
[18]
Marx S, Paul A, K?hler A, et al.
Cold spraying: innovative layers for new applications
[J]. J. Ther. Spray Technol., 2006, 15: 177
[19]
Spencer K, Zhang M X.
Heat treatment of cold spray coatings to form protective intermetallic layers
[J]. Scr. Mater., 2009, 61: 44
[本文引用： 1]
[20]
Van Steenkiste T H, Smith J R, Teets R E.
Aluminum coatings via kinetic spray with relatively large powder particles
[J]. Surf. Coat. Technol., 2002, 154: 237
[本文引用： 1]
[21]
Tao Y S, Xiong T Y, Sun C, et al.
Microstructure and corrosion performance of a cold sprayed aluminium coating on AZ91D magnesium alloy
[J]. Corros. Sci., 2010, 52: 3191
[本文引用： 1]
[22]
DeForce B S, Eden T J, Potter J K, et al.
Cold spray Al-5% Mg coatings for the corrosion protection of magnesium alloys
[J]. J. Ther. Spray Techol., 2011, 20: 1352
[本文引用： 1]
[23]
Siddique S, Bernussi A A, Husain S W, et al.
Enhancing structural integrity, corrosion resistance and wear properties of Mg alloy by heat treated cold sprayed Al coating
[J]. Surf. Coat. Technol., 2020, 394: 125882
[本文引用： 1]
[24]
Yang L S.
Application of cold spraying pure aluminum anticorrosive coating on magnesium alloy parts on carrier aircraft
[J]. Technol. Innov. Appl., 2016, （33）： 28
[本文引用： 1]
杨立山。
镁合金部件冷喷涂纯铝防腐蚀涂层在舰载机上的应用研究
[J]. 科技创新与应用， 2016, （33）： 28
[本文引用： 1]
[25]
Wang Q, Spencer K, Birbilis N, et al.
The influence of ceramic particles on bond strength of cold spray composite coatings on AZ91 alloy substrate
[J]. Surf. Coat. Technol., 2010, 205: 50
[本文引用： 3]
[26]
Spencer K, Fabijanic D M, Zhang M X.
The use of Al-Al2O3 cold spray coatings to improve the surface properties of magnesium alloys
[J]. Surf. Coat. Technol., 2009, 204: 336
[本文引用： 1]
[27]
Chen J X.
Research on structure and properties of cold sprayed aluminum and micro-arc oxidation film on AZ31 magnesium alloy
[D]. Changsha: Hunan University, 2019
[本文引用： 1]
陈金雄。
AZ31镁合金冷喷涂铝及微弧氧化膜结构与性能研究
[D]. 长沙： 湖南大学， 2019
[本文引用： 1]
[28]
Jia L, Chen J, Liu G, et al.
Study on microstructure and properties of cold sprayed al-based amorphous coating on surface of magnesium alloy
[J]. Hot Work. Technol., 2019, 48（22）： 98
[本文引用： 5]
贾利， 陈杰， 刘光等。
镁合金表面冷喷涂铝基非晶涂层组织和性能的研究
[J]. 热加工工艺， 2019, 48（22）： 98
[本文引用： 5]
[29]
Jia L, Chen J, Cui L, et al.
Al-based amorphous powder cold sprayed coating and its wear resistance
[J]. Heat Treat. Met., 2020, 45（5）： 250
[本文引用： 3]
贾利， 陈杰， 崔烺等。
非晶铝基粉末冷喷涂涂层及其耐磨性能
[J]. 金属热处理， 2020, 45（5）： 250
[本文引用： 3]
[30]
Chen J W, Liu Y M.
Investigation on corrosion resistance of cold spraying coating on mg alloy surface
[J]. Hot Work. Technol., 2015, 44（22）： 135
[本文引用： 3]
陈钧伟， 刘宇明。
镁合金表面冷喷涂层耐蚀性研究
[J]. 热加工工艺， 2015, 44（22）： 135
[本文引用： 3]
[31]
Jia L, Cui L, Zheng Z Y, et al.
Study on corrosion behavior of cold-sprayed nanocrystalline Al-Zn coating on magnesium alloy surface
[J]. Hot Work. Technol., 2017, 46（2）： 137
[本文引用： 1]
贾利， 崔烺， 郑子云等。
镁合金表面冷喷涂纳米铝锌涂层及其腐蚀性能研究
[J]. 热加工工艺， 2017, 46（2）： 137
[本文引用： 1]
[32]
Xie C, Li H X, Zhou X L, et al.
Corrosion behavior of cold sprayed pure zinc coating on magnesium
[J]. Surf. Coat. Technol., 2019, 374: 797
[本文引用： 1]
[33]
Yang S M, Zhang L Y, Zhan H Z, et al.
Effect of mixing Ni on properties of cold sprayed zn-based coating on Mg alloy
[J]. Surf. Technol., 2019, 48（5）： 217
[本文引用： 1]
杨水梅， 张留艳， 詹浩芝等。
掺杂镍对镁合金表面冷喷涂锌基涂层性能的影响
[J]. 表面技术， 2019, 48（5）： 217
[本文引用： 1]
[34]
Zhao H, Huang Z H, Li P C, et al.
Properties of Zn-Al alloy cold spraying coatings on magnesium alloy
[J]. Spec. Cast. Nonferrous Alloy, 2010, 30: 702
[本文引用： 1]
赵惠， 黄张洪， 李平仓等。
镁合金表面锌铝合金冷喷涂层性能的研究
[J]. 特种铸造及有色合金， 2010, 30: 702
[本文引用： 1]
[35]
Feng S Q, Ma B, Wang X L, et al.
Wear resistance of NiCoCrAlY alloy coating by cold spraying
[J]. Adv. Mater. Res., 2014, 898: 47
[本文引用： 3]
[36]
Feng S Q, Wang C L, Ma B, et al.
Effects of WC12Co content on wear behavior of NiCoCrAlY coating by cold gas dynamic spraying
[J]. Adv. Mater. Res., 2014, 1004/1005: 747
[本文引用： 1]
[37]
Wei Y K, Li Y J, Zhang Y, et al.
Corrosion resistant nickel coating with strong adhesion on AZ31B magnesium alloy prepared by an in-situ shot-peening-assisted cold spray
[J]. Corros. Sci., 2018, 138: 105
[本文引用： 1]
[38]
Lee Y J, Wu S C, Chen J H, et al.
Effects of cold-spray coatings on the corrosion properties of AZ80 magnesium alloy
[J]. Key Eng. Mater., 2013, 573: 43
[本文引用： 1]
[39]
Shu W B, Ma B, Chen J, et al.
Cold spraying processes and tribological properties of 316L/WC coating on magnesium alloy
[J]. Ordnance Mater. Sci. Eng., 2016, 39（4）： 57
[本文引用： 1]
舒文波， 马冰， 陈杰等。
镁合金表面冷喷涂316L/WC涂层的制备及摩擦学性能研究
[J]. 兵器材料科学与工程， 2016, 39（4）： 57
[本文引用： 1]
[40]
Dai Y, Ma B, Chen J, et al.
Tribological properties of cold sprayed 420 stainless steel coating on magnesium alloy
[J]. Ordnance Mater. Sci. Eng., 2017, 40（2）： 118
[本文引用： 1]
戴宇， 马冰， 陈杰等。
镁合金表面冷喷涂420不锈钢涂层及其摩擦磨损性能研究
[J]. 兵器材料科学与工程， 2017, 40（2）： 118
[本文引用： 1]
[41]
Dai Y, Chen J, Liu G, et al.
Deposition of 316L and 420 stainless steel coatings on AZ80 magnesium alloy by cold spraying
[J]. Ordnance Mater. Sci. Eng., 2018, 41（2）： 63
[本文引用： 1]
戴宇， 陈杰， 刘光等。
AZ80镁合金表面冷喷涂316L和420不锈钢涂层研究
[J]. 兵器材料科学与工程， 2018, 41（2）： 63
[本文引用： 1]
[42]
Cui L, Liu G, Jia L, et al.
Microstructure and properties of cold sprayed 316L stainless steel coating on AZ80 magnesium alloy surface
[J]. J. Mater. Heat Treat., 2019, 40（5）： 130
[本文引用： 1]
崔烺， 刘光， 贾利等。
AZ80镁合金表面冷喷涂316L涂层的微观组织及性能
[J]. 材料热处理学报， 2019, 40（5）： 130
[本文引用： 1]
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
相关文章
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62316606-806
- 邮箱：fsfhzy666@163.com
- 腐蚀与防护网官方QQ群：140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数：8148
腐蚀与“海上丝绸之路”
点击数：6486
