【材料课堂】电子背散射衍射技术（EBSD）原理与应用！
2022-06-01 13:32:34
作者：材料科学与工程 来源：材料科学与工程
分享至：

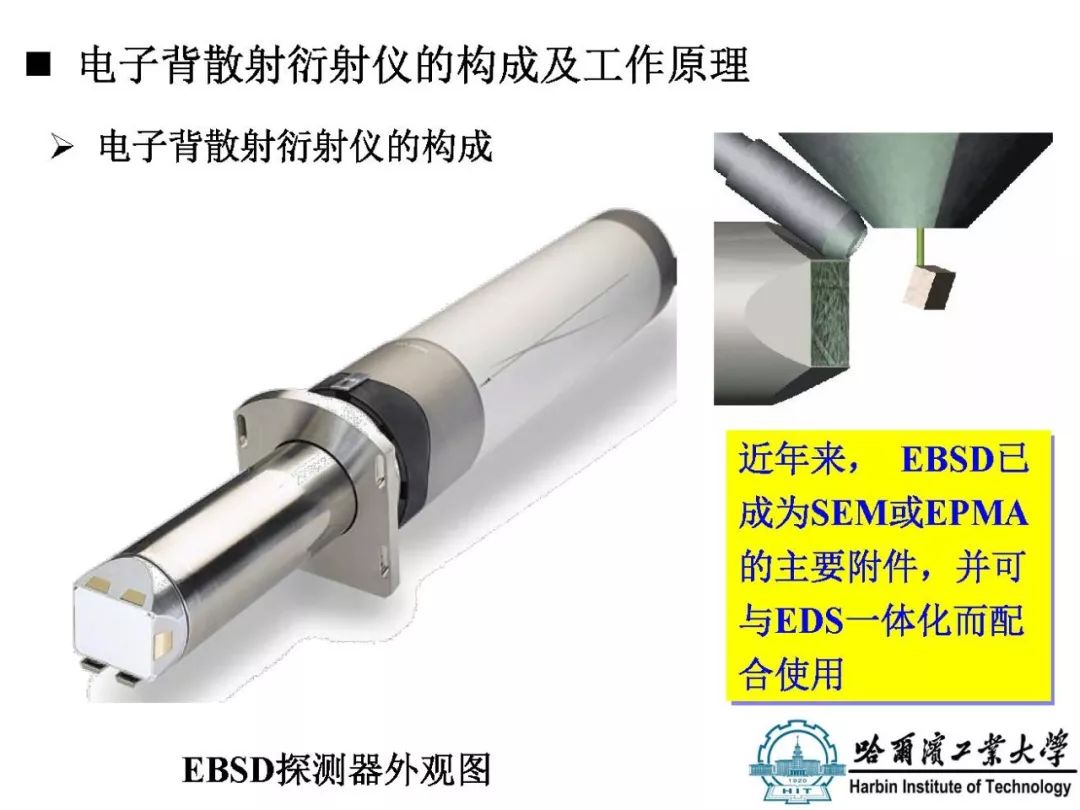

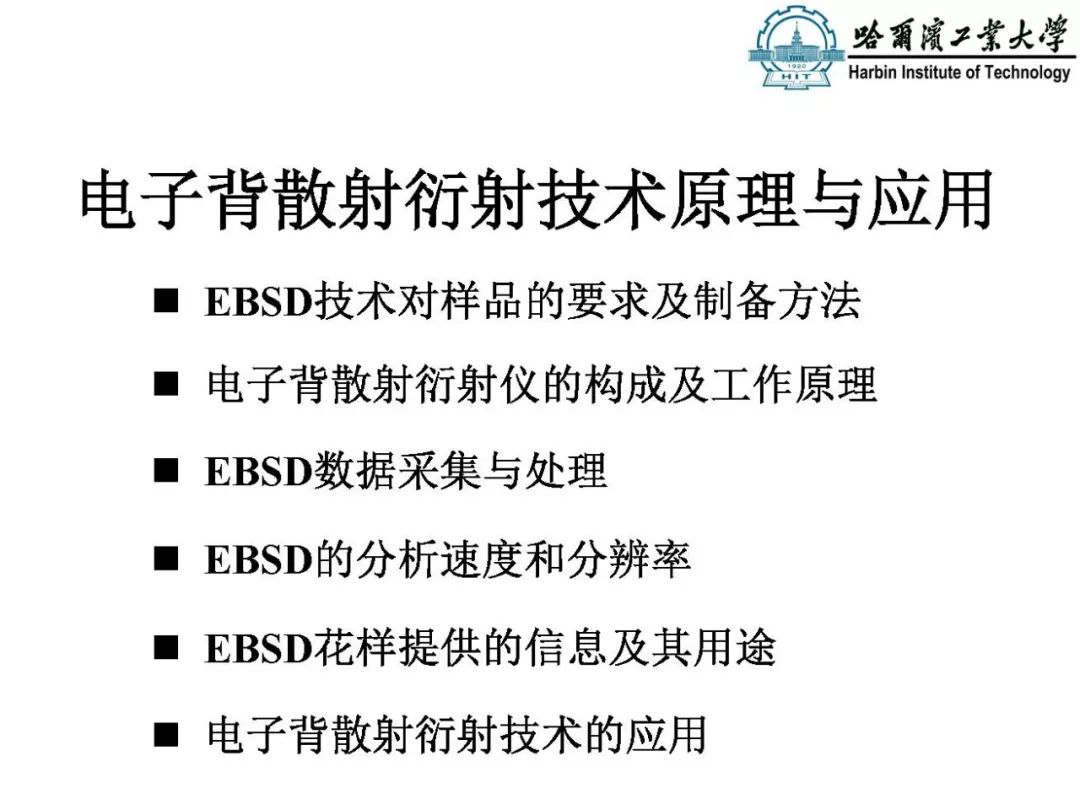

20世纪90年代以来，装配在SEM上的电子背散射花样（Electron Back-scattering Patterns，简称EBSP）晶体微区取向和晶体结构的分析技术取得了较大的发展，并已在材料微观组织结构及微织构表征中广泛应用。该技术也被称为电子背散射衍射（Electron Backscattered Diffraction，简称EBSD）或取向成像显微技术（Orientation Imaging Microscopy，简称OIM） 等。

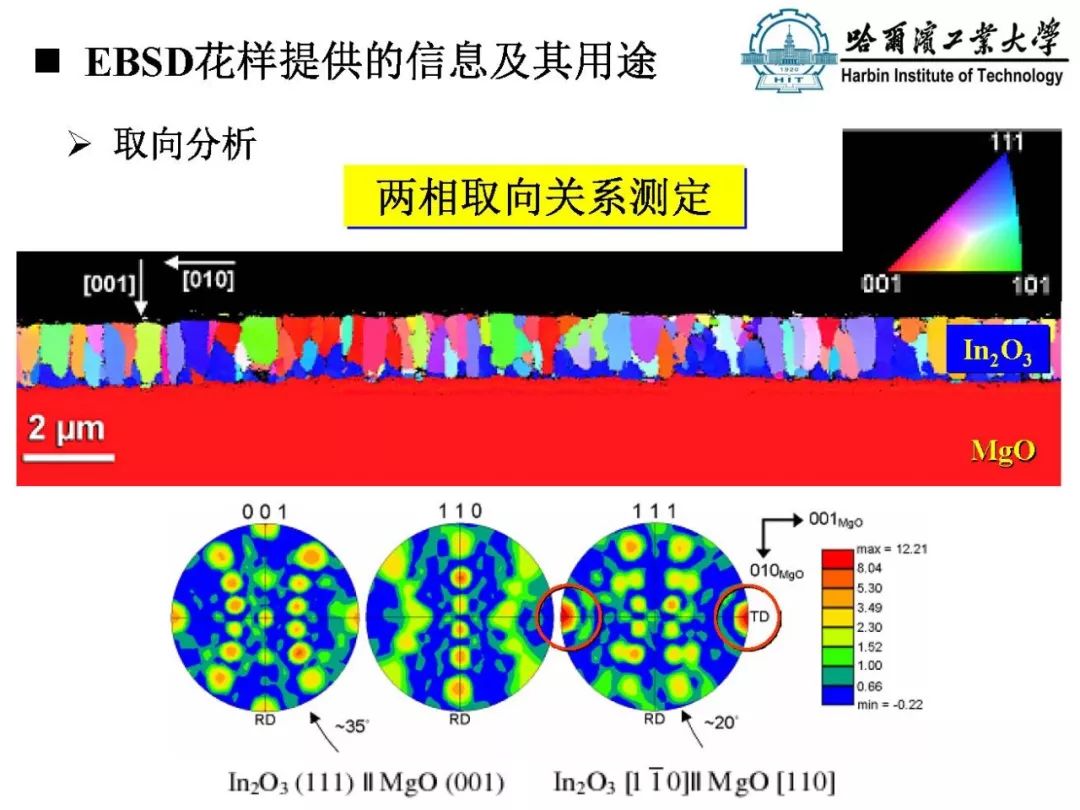

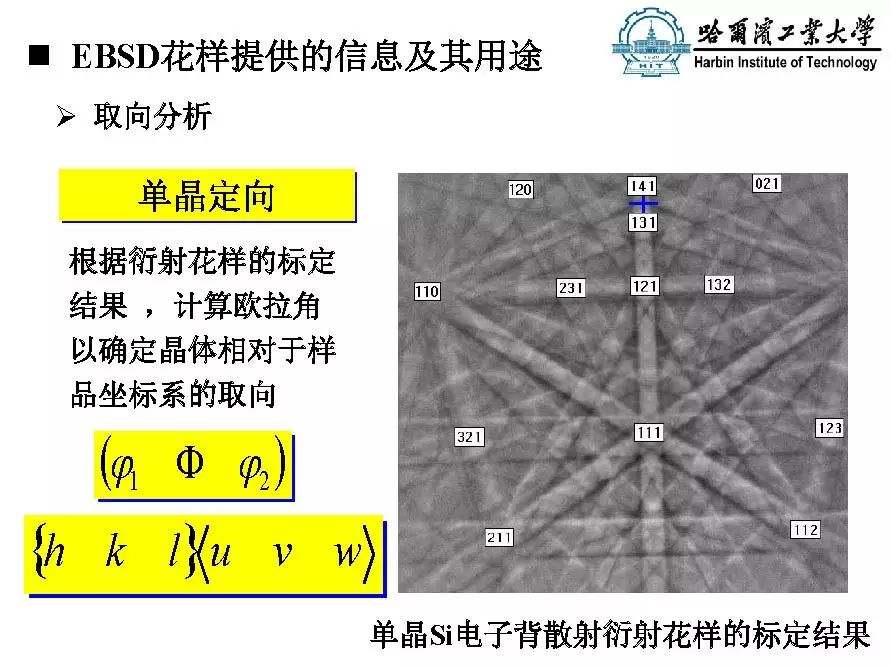

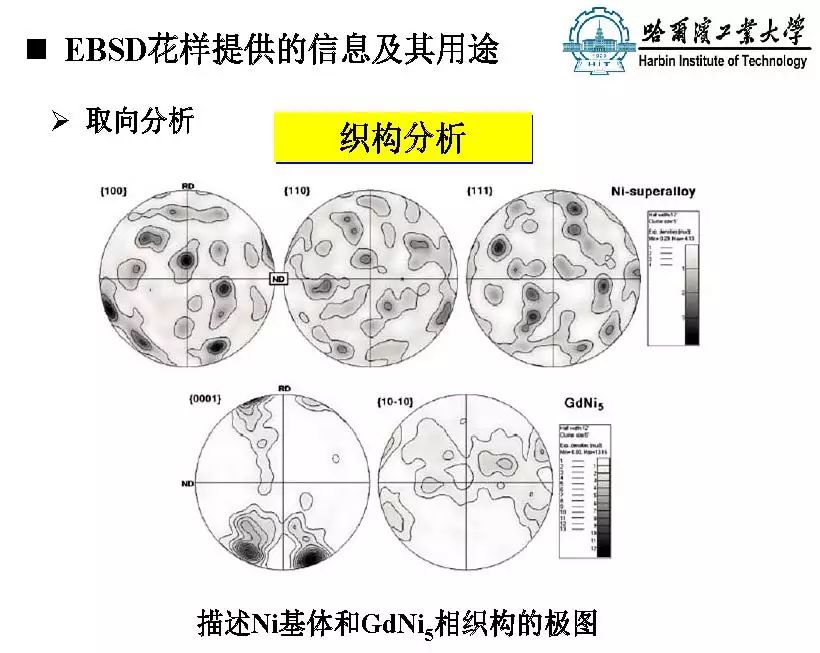

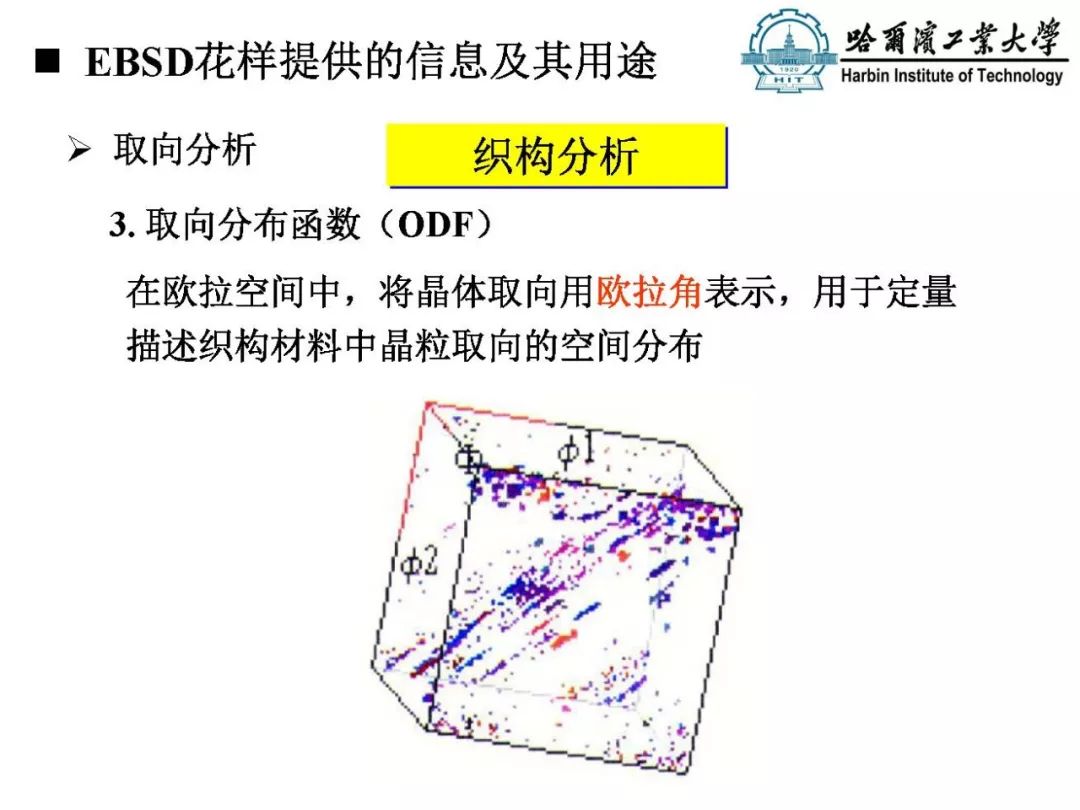

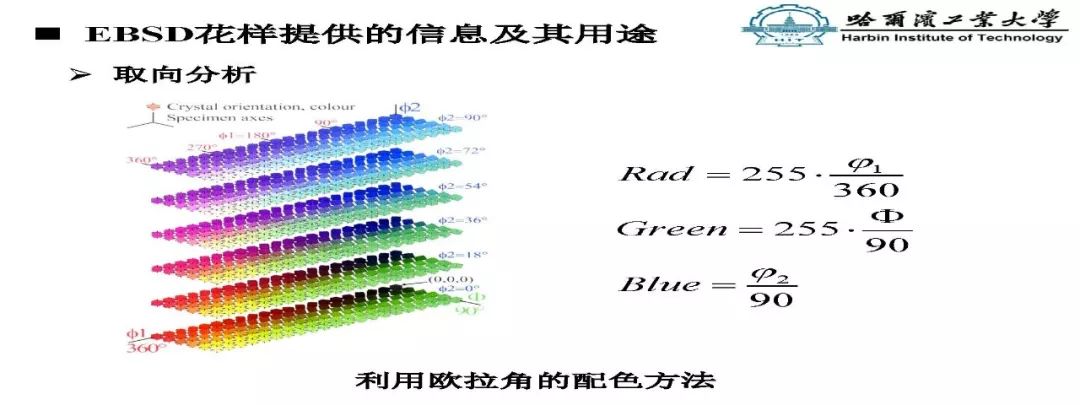

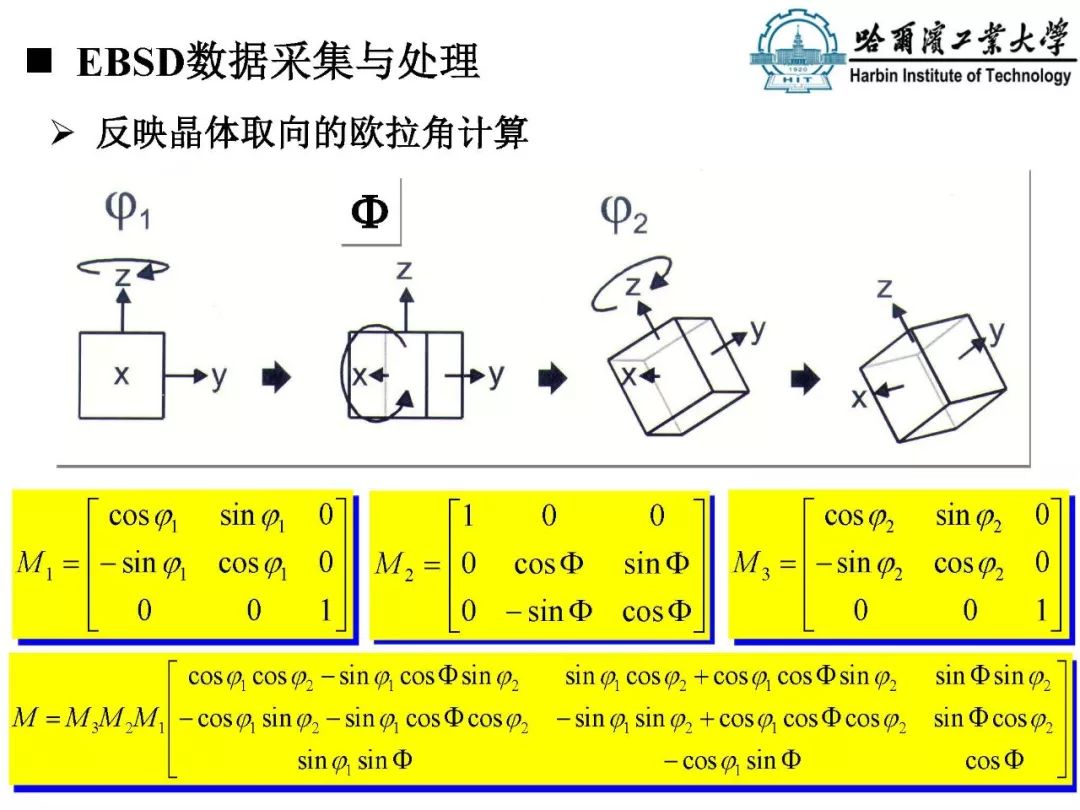

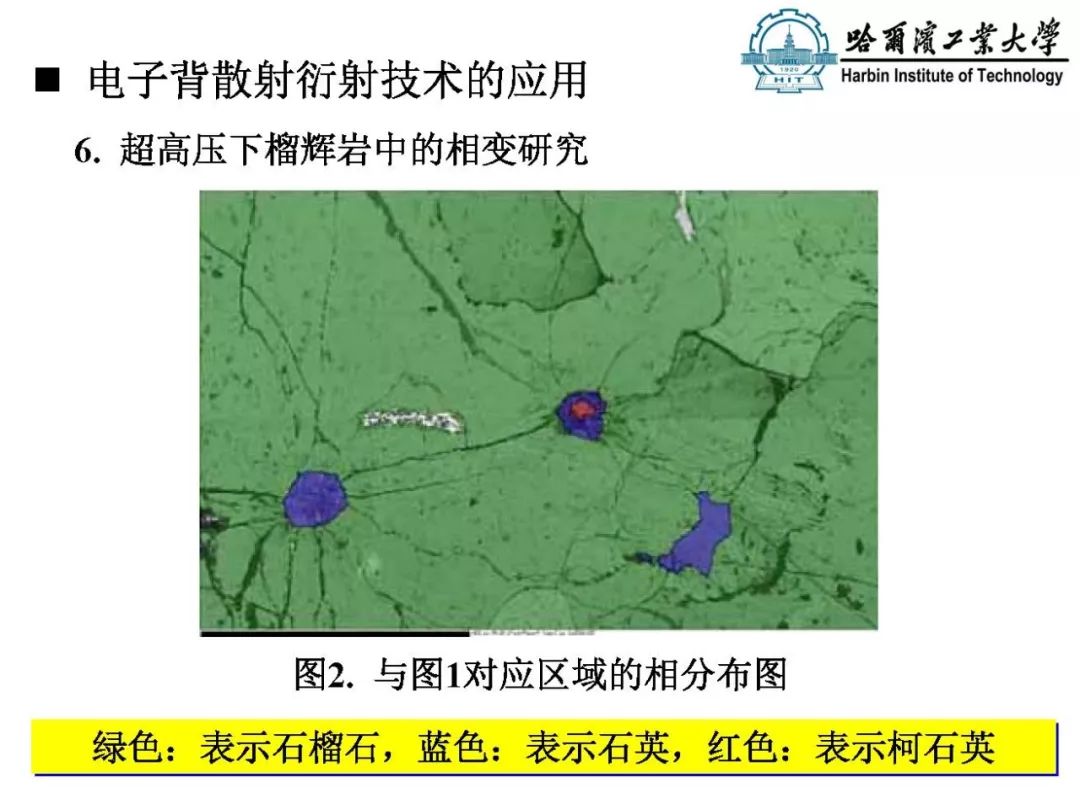

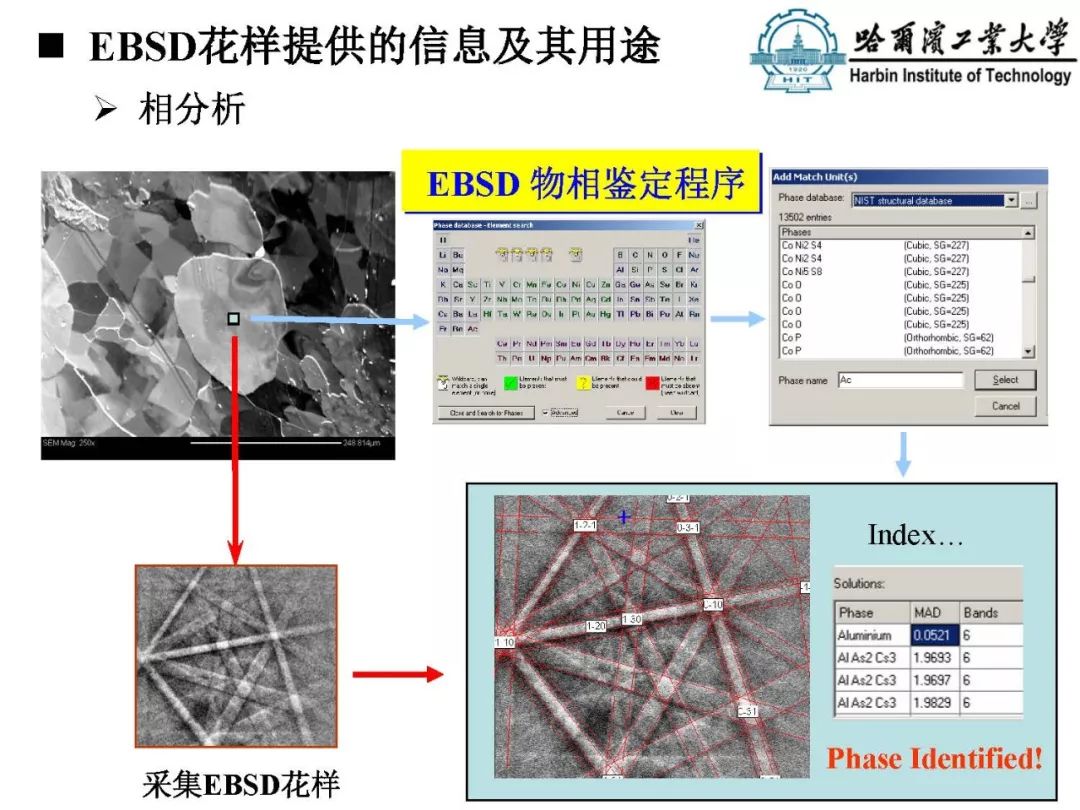

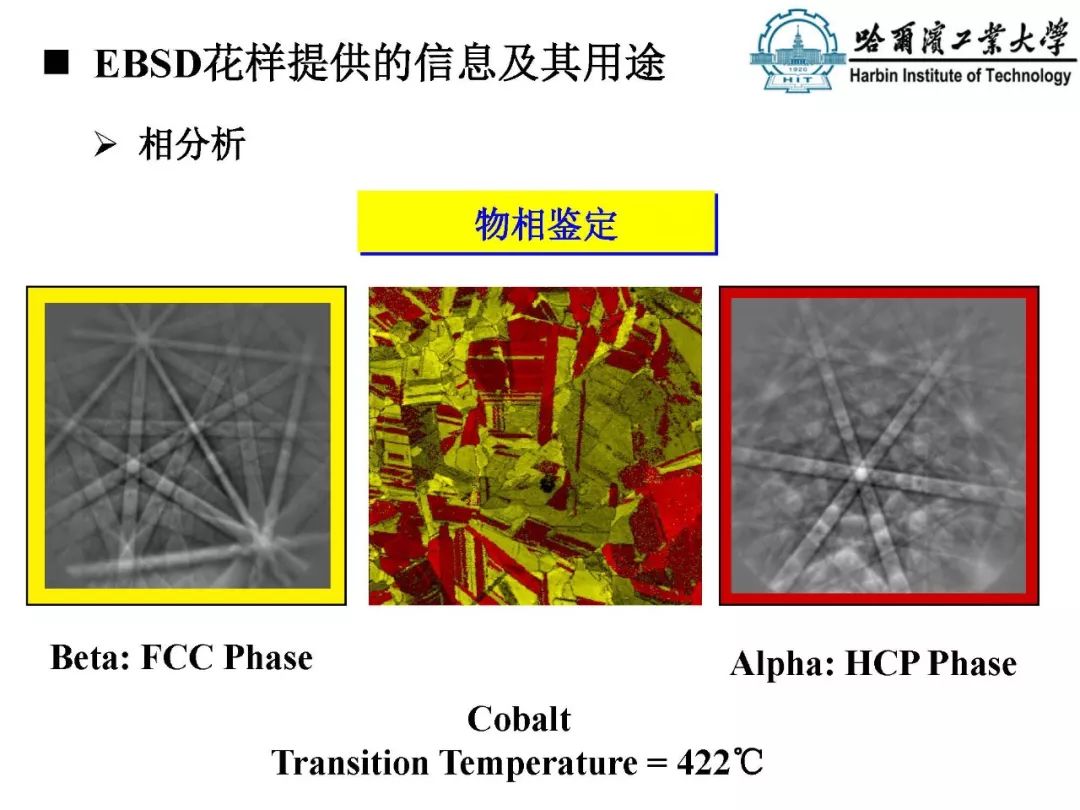

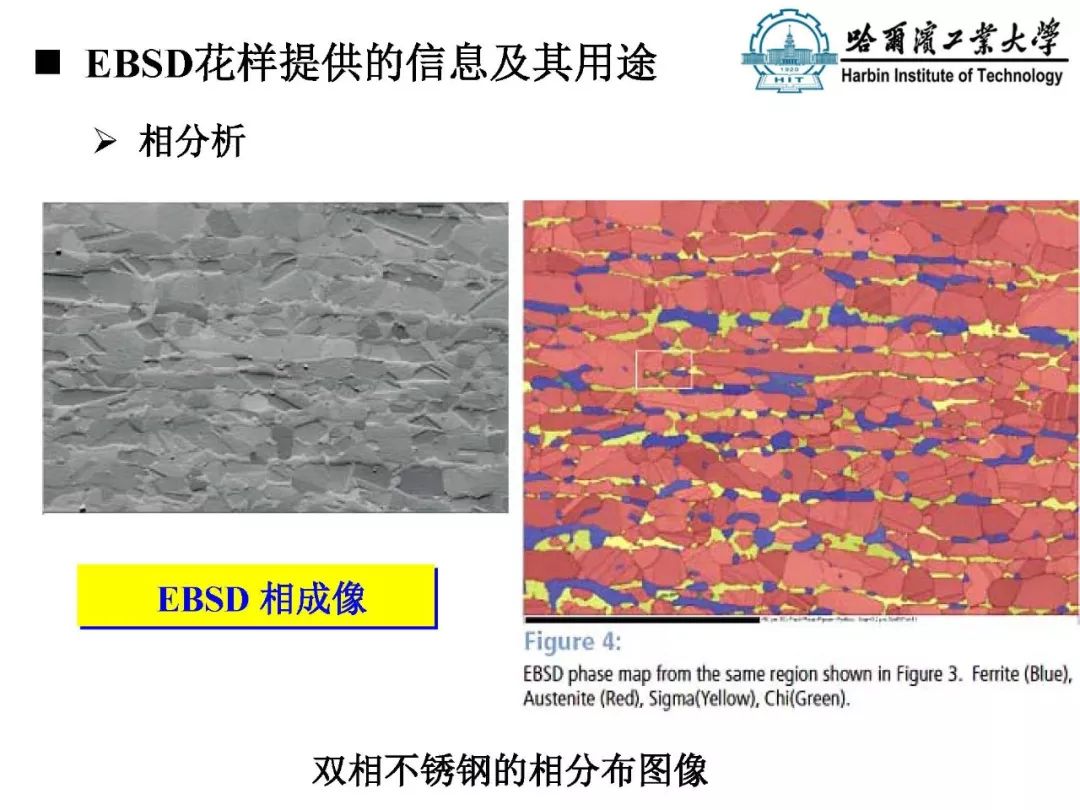

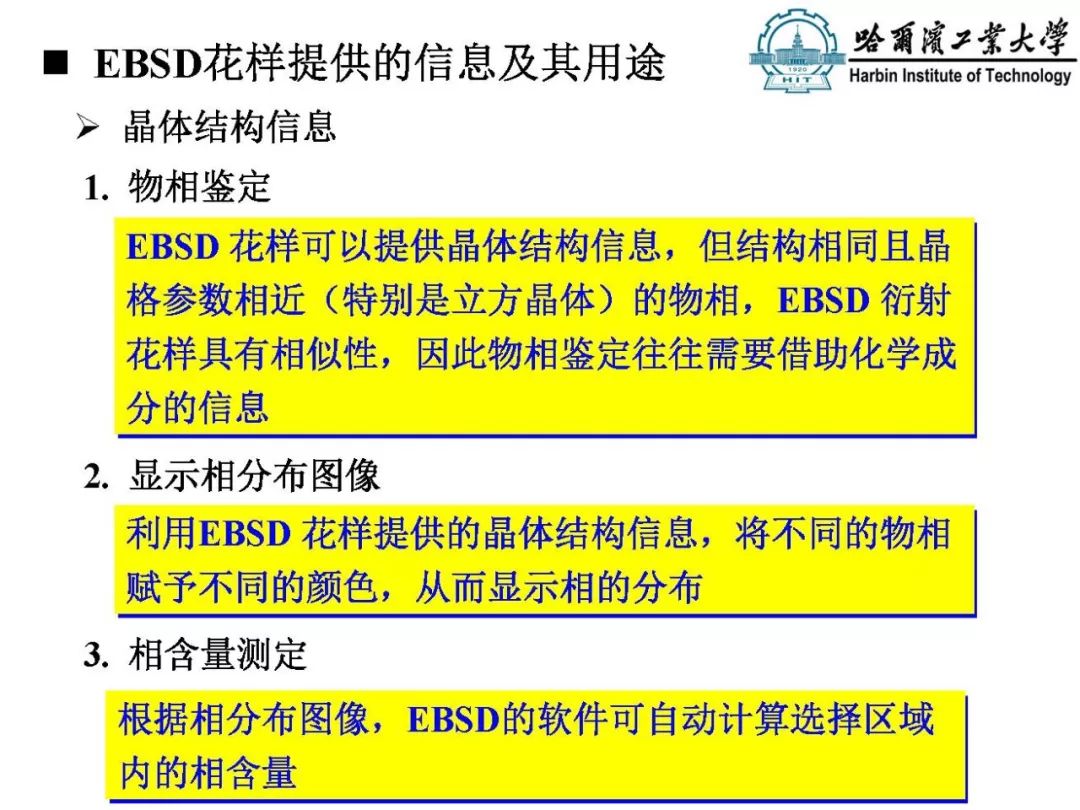

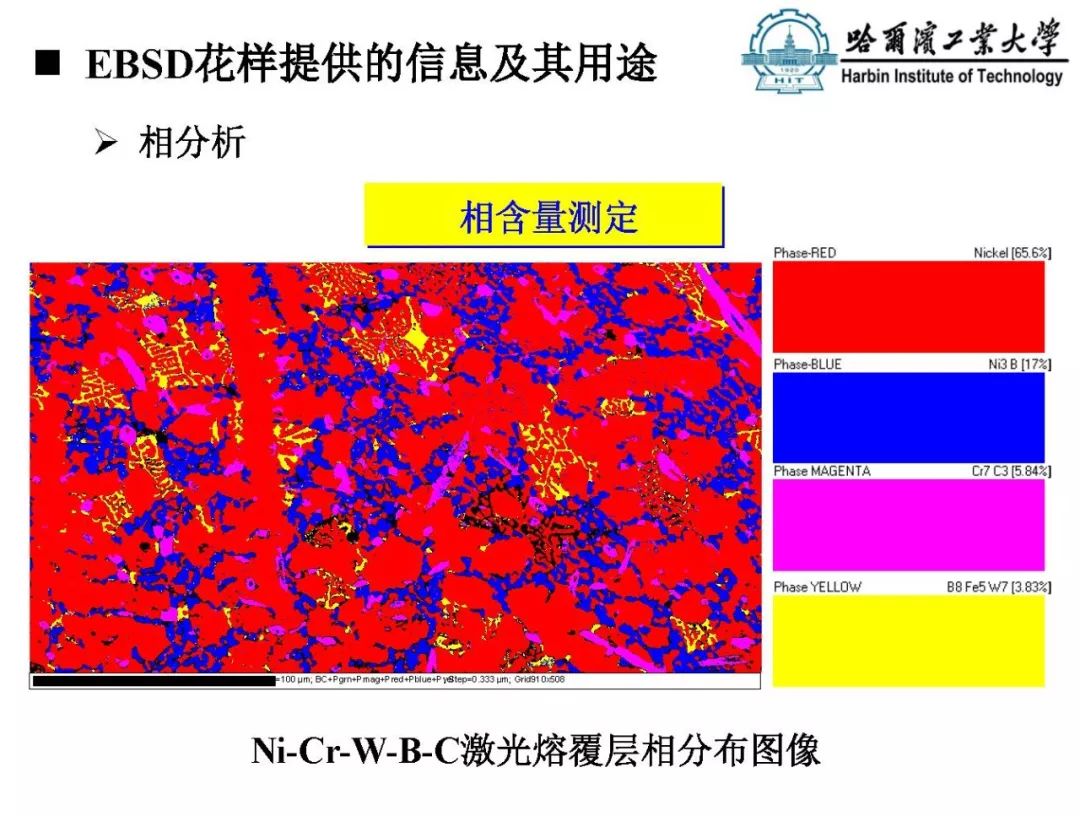

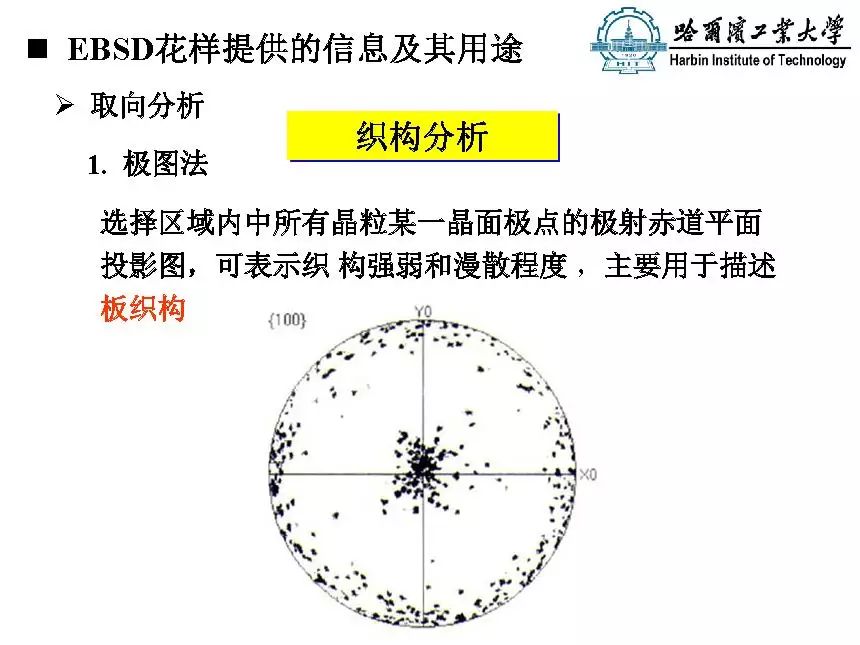

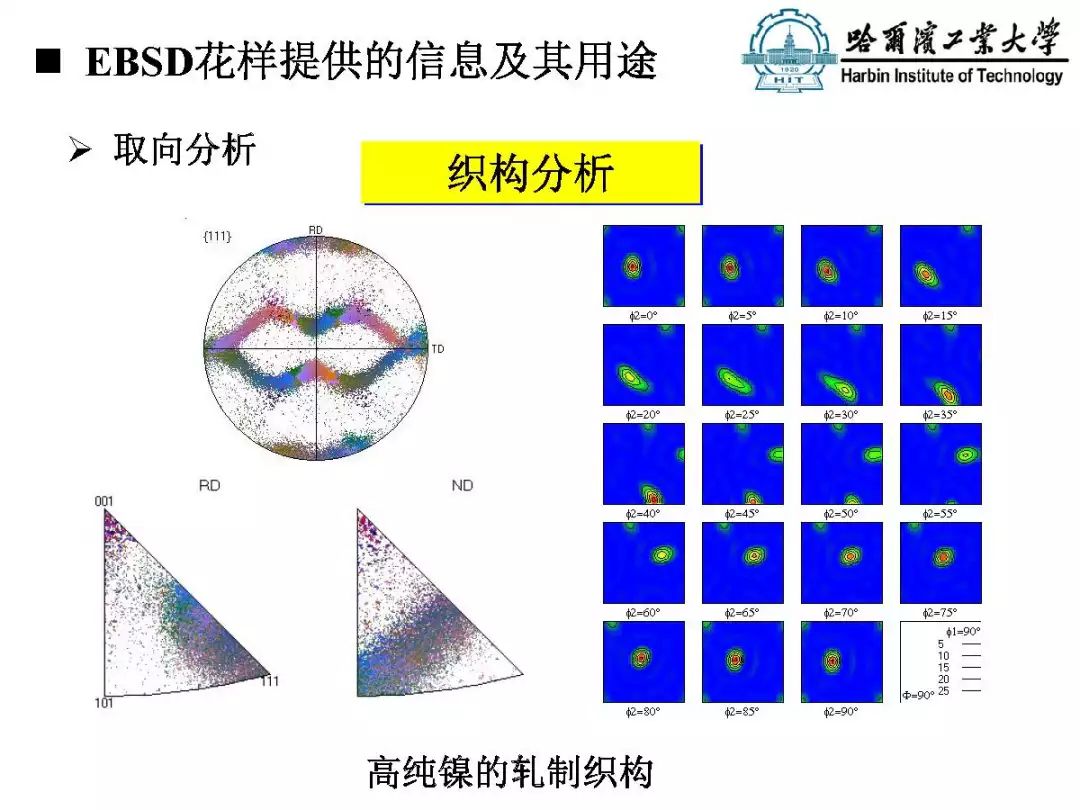

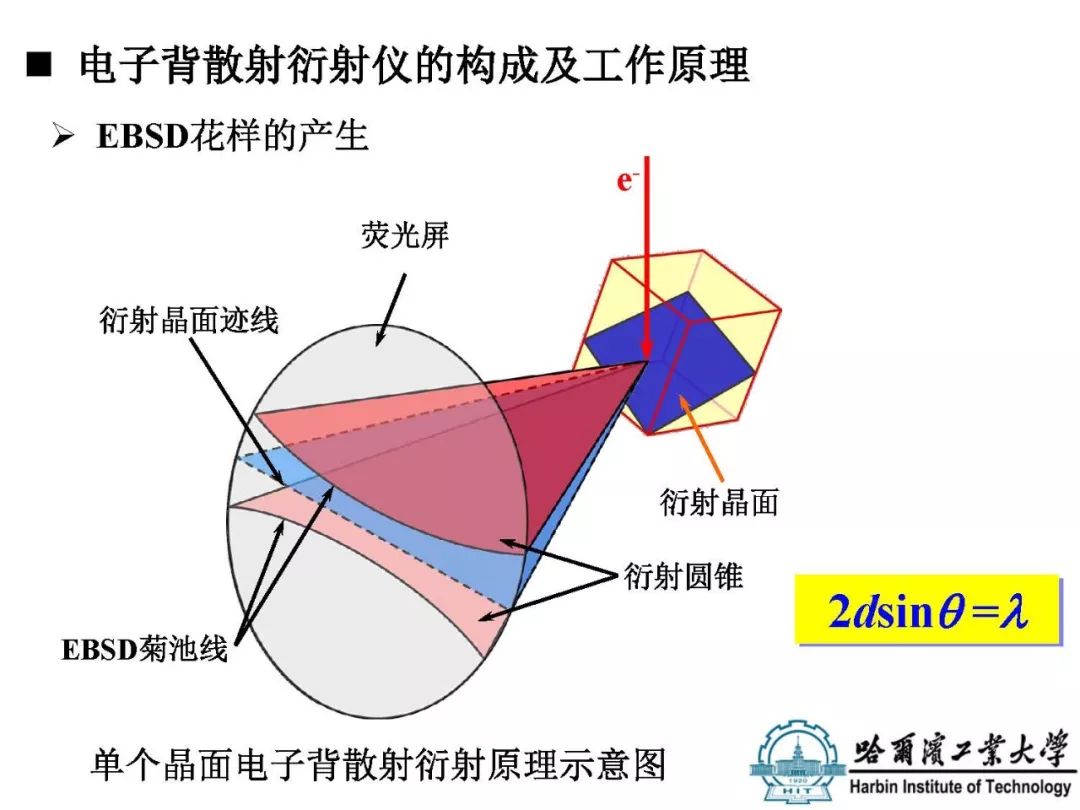

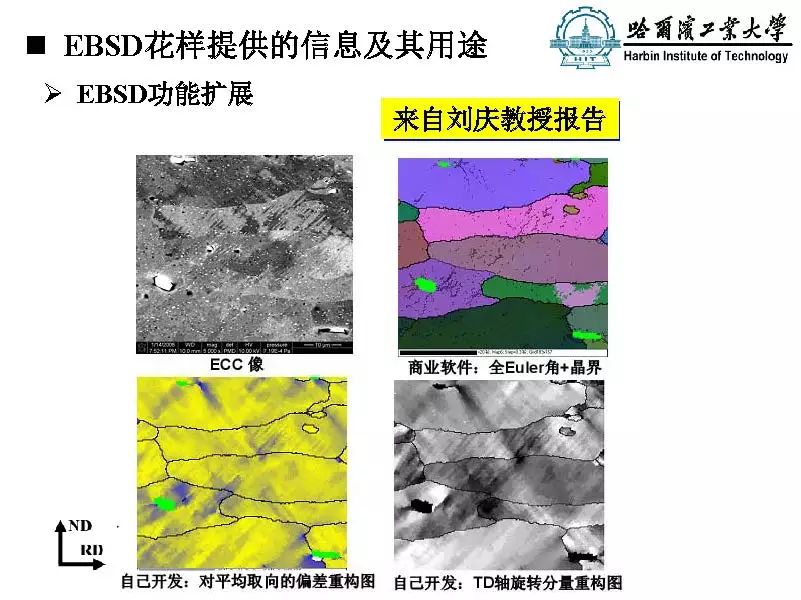

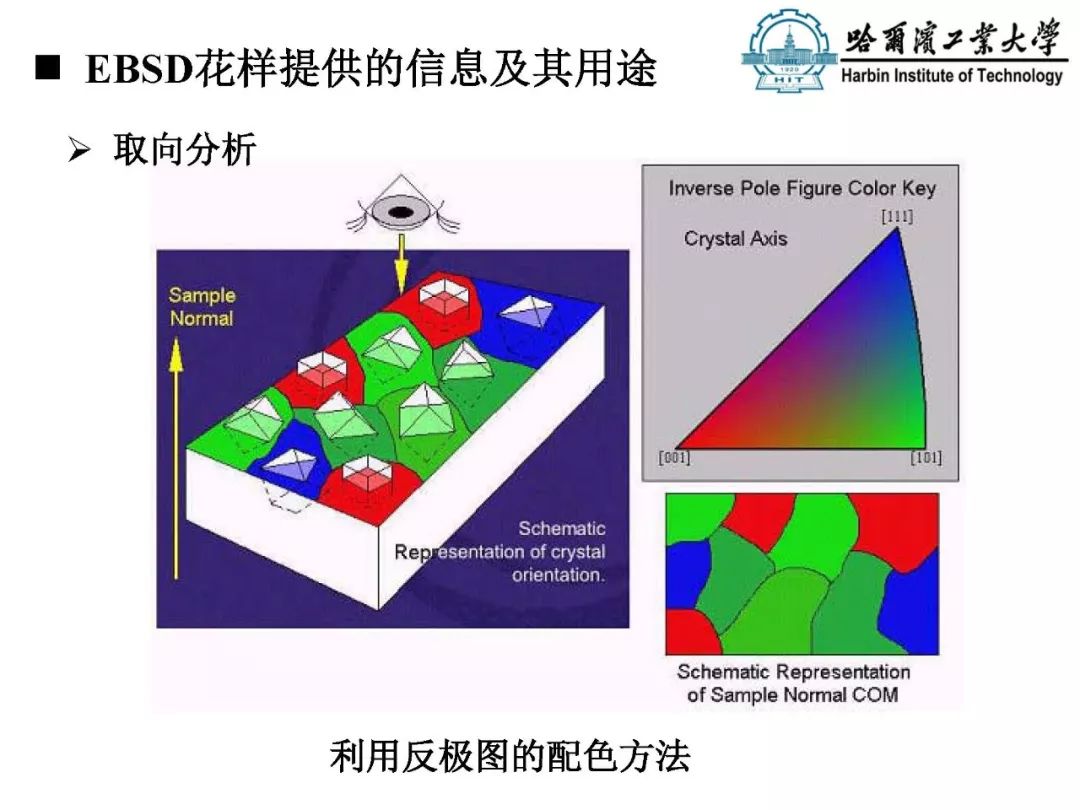

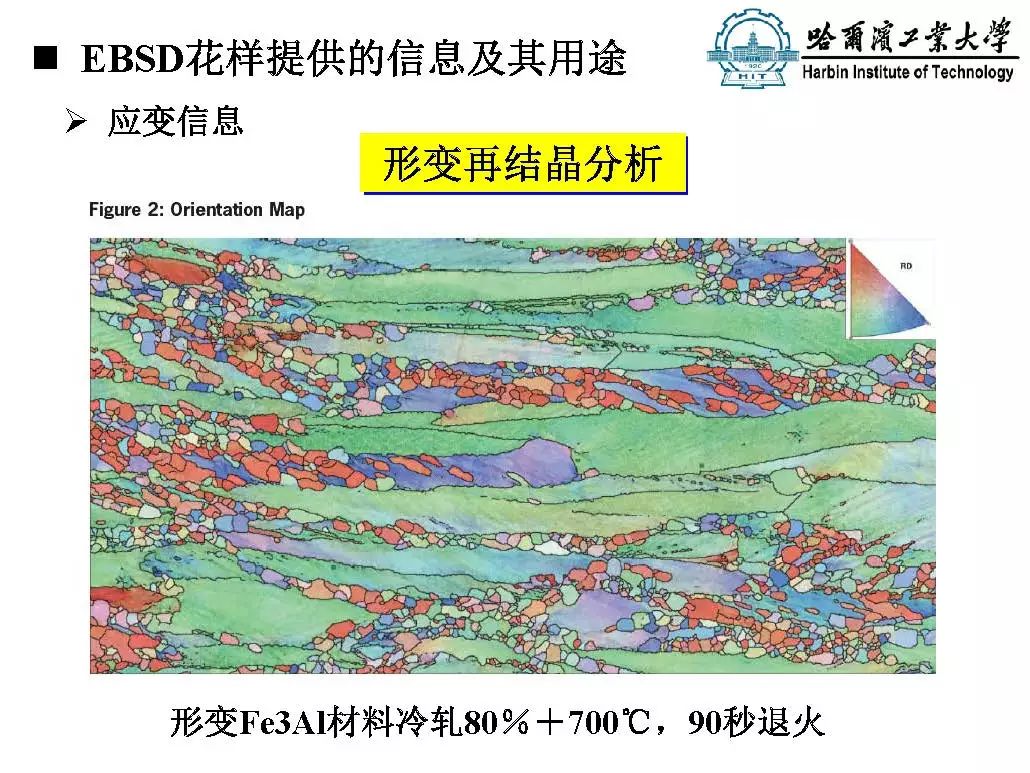

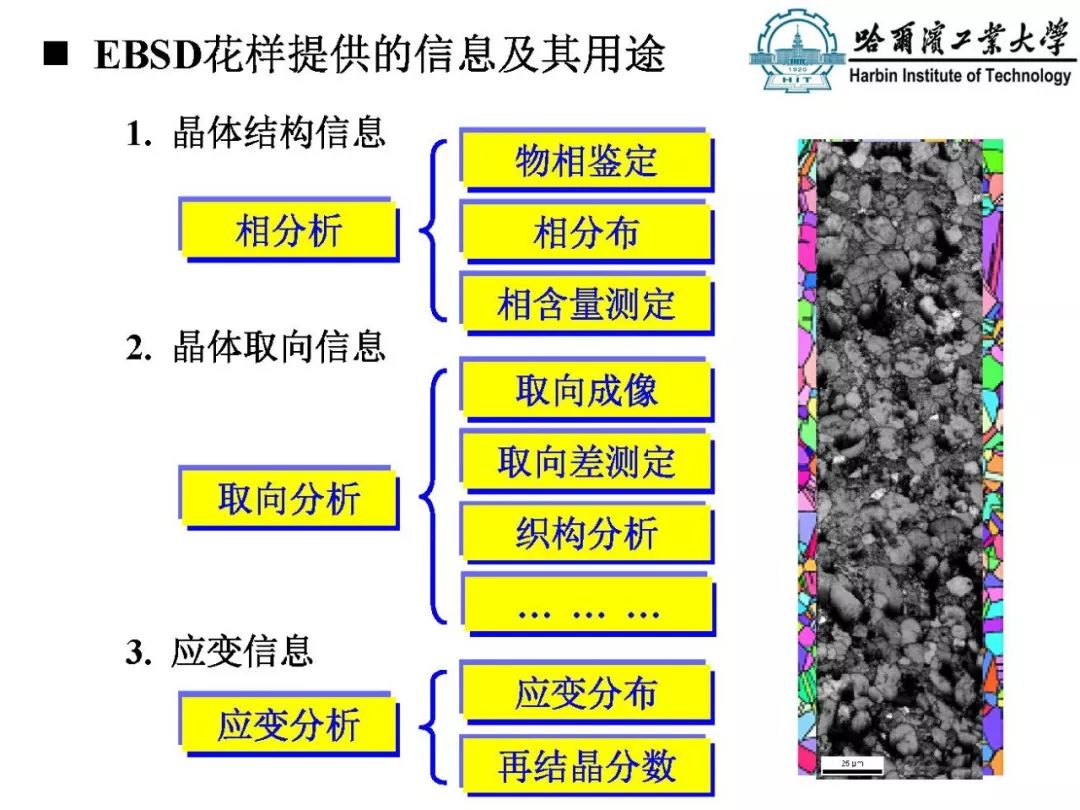

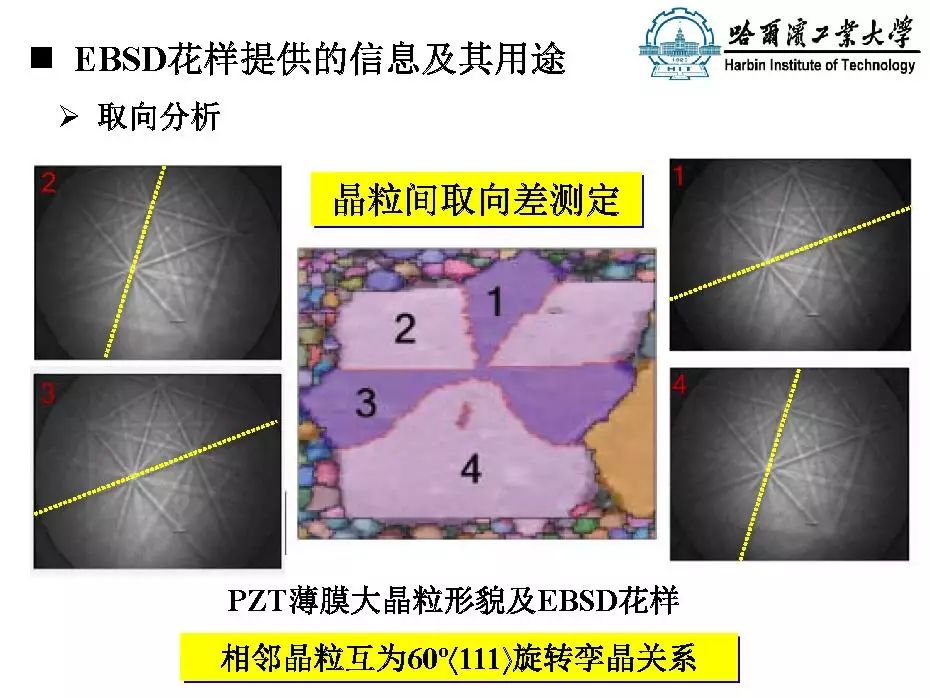

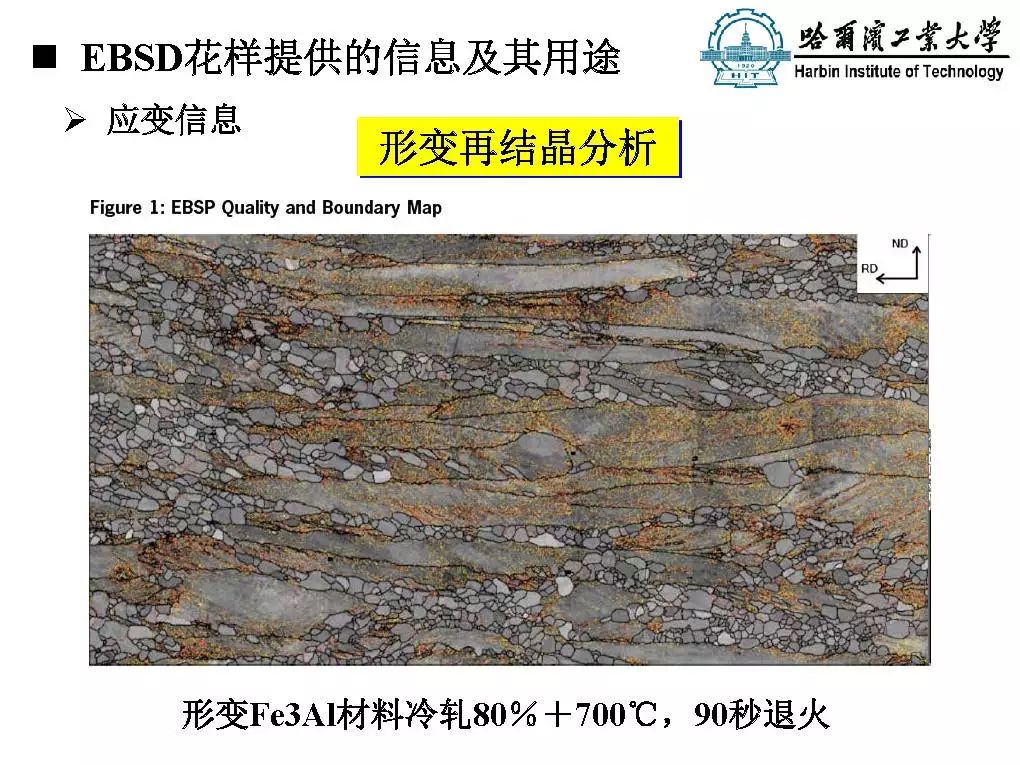

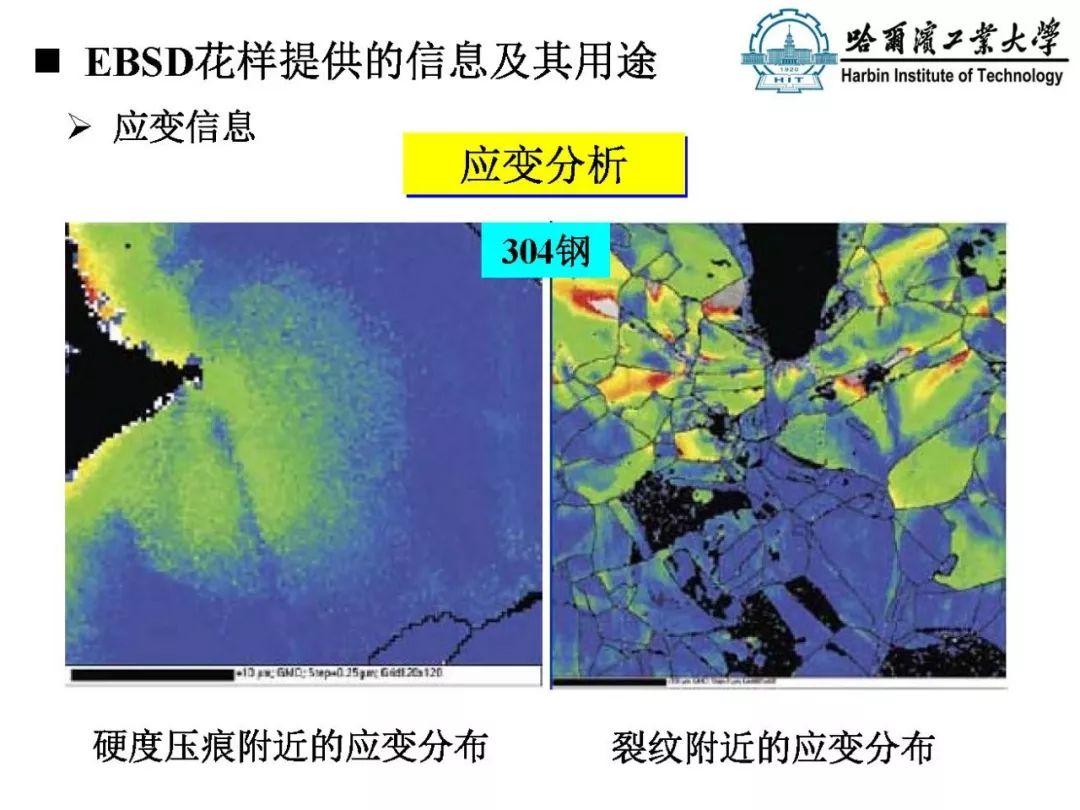

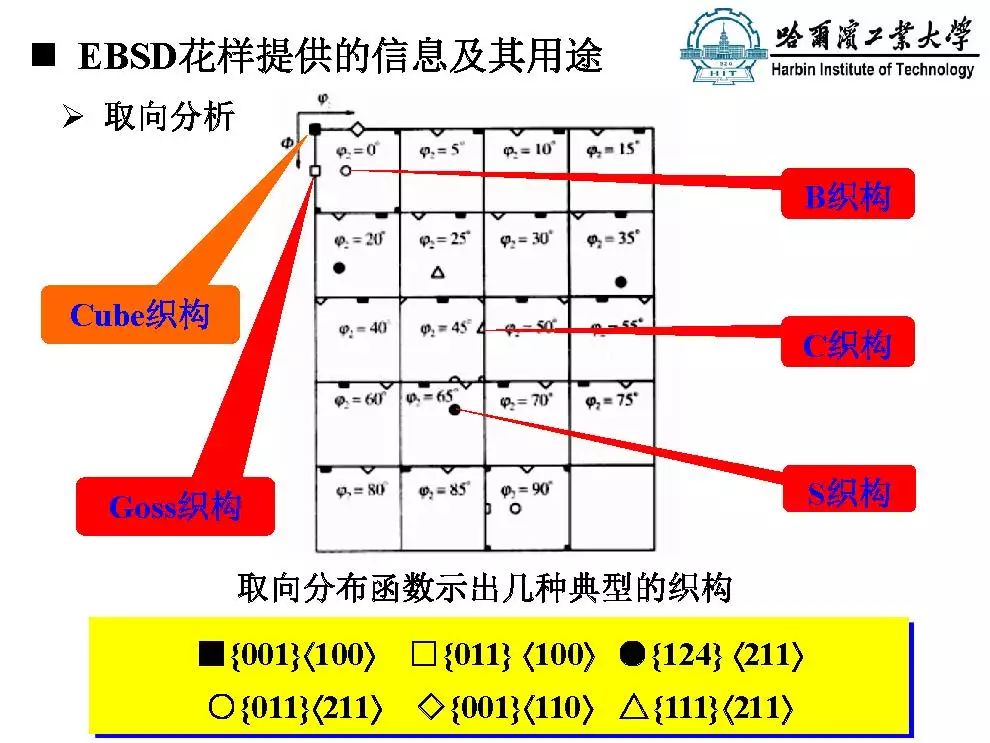

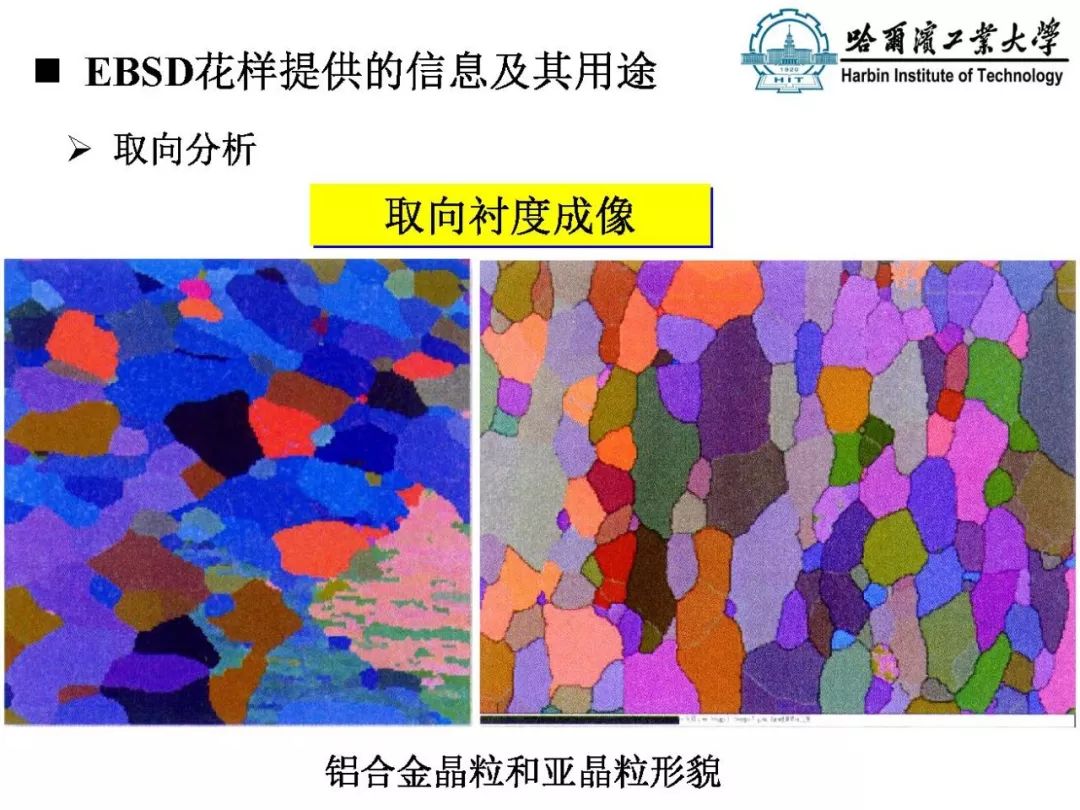

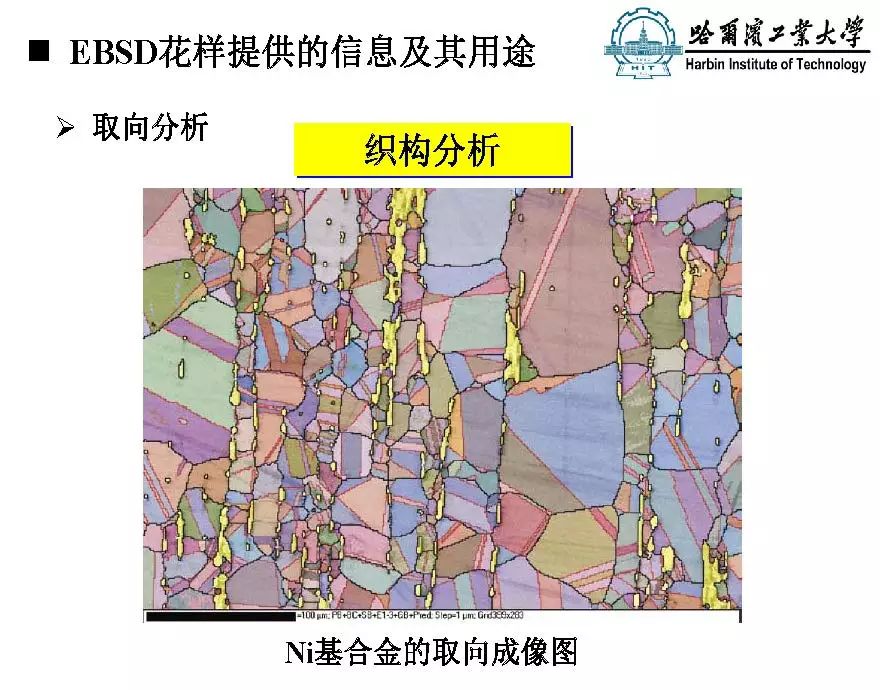

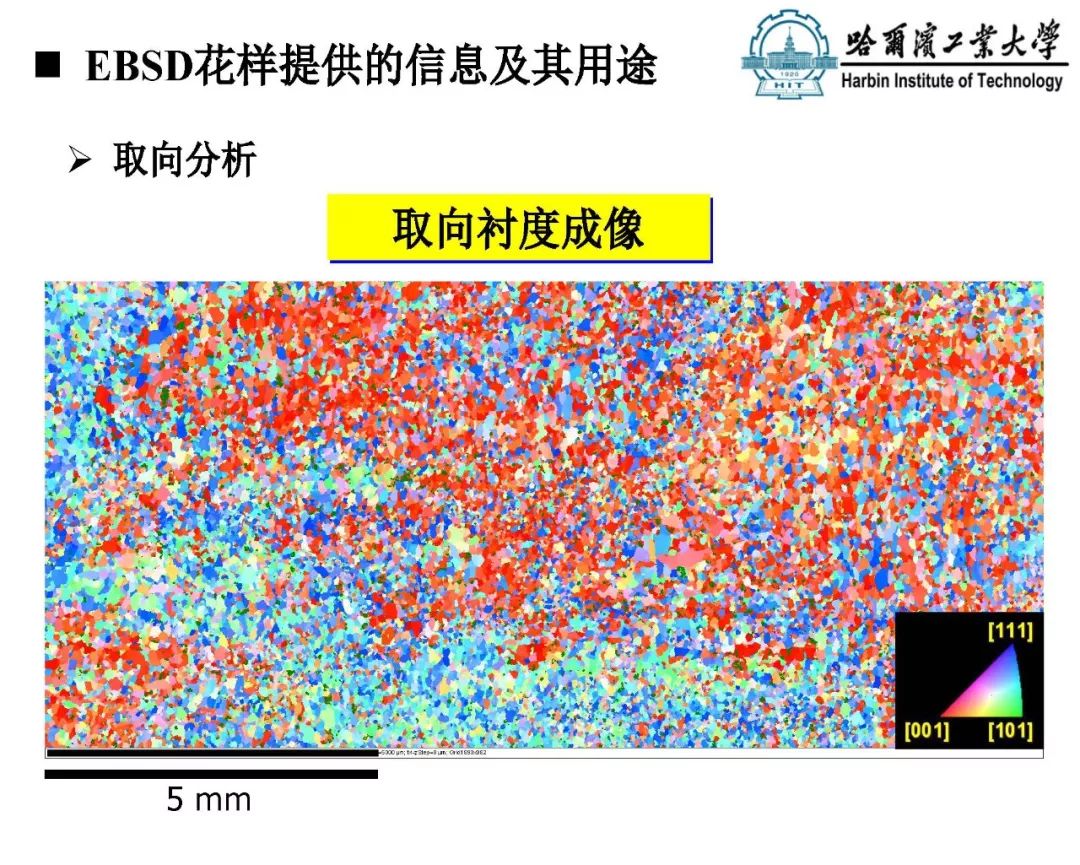

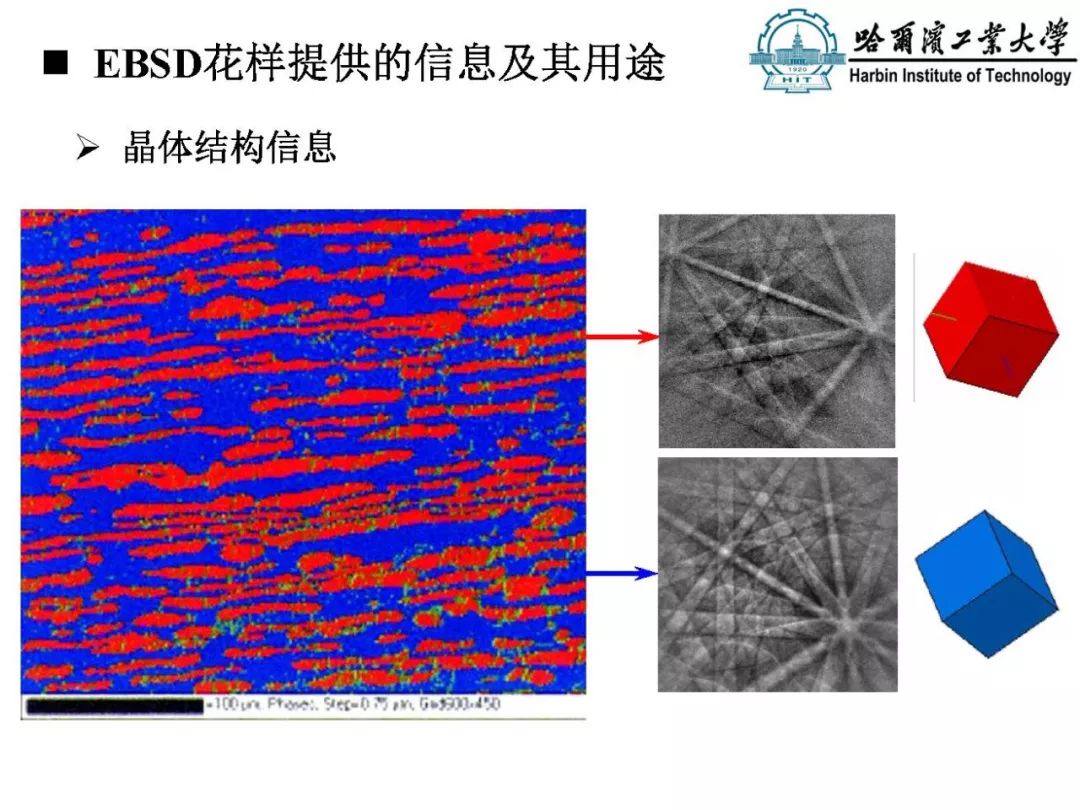

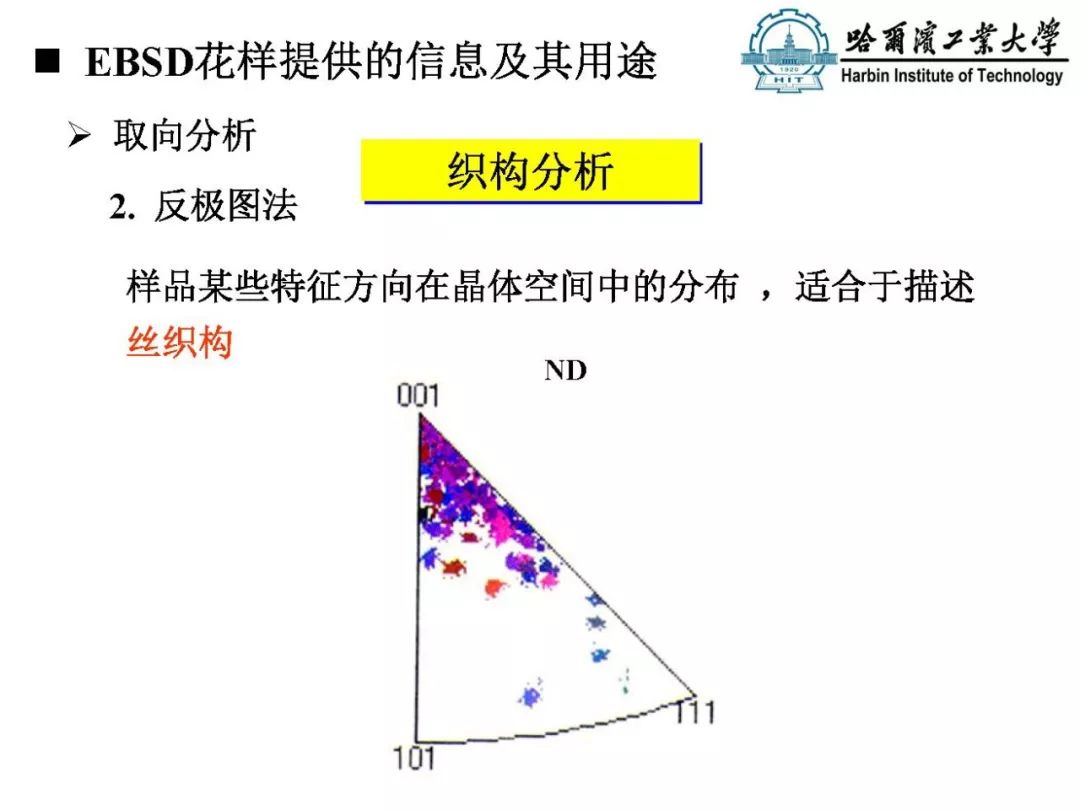

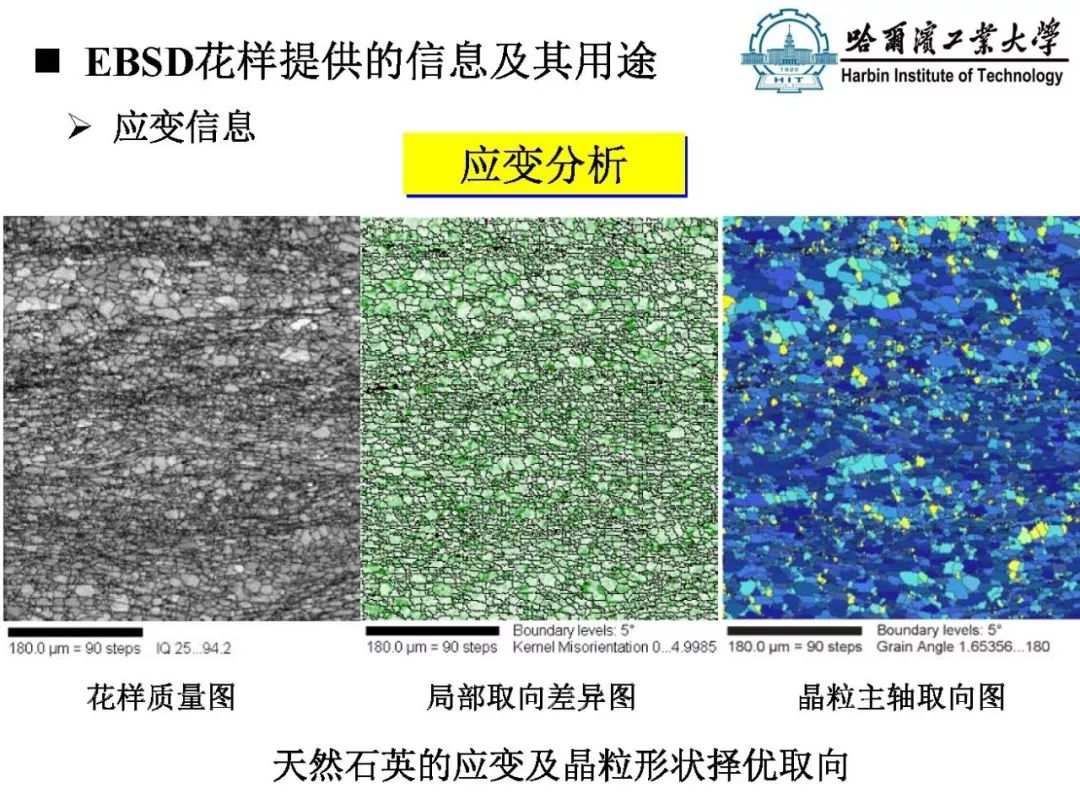

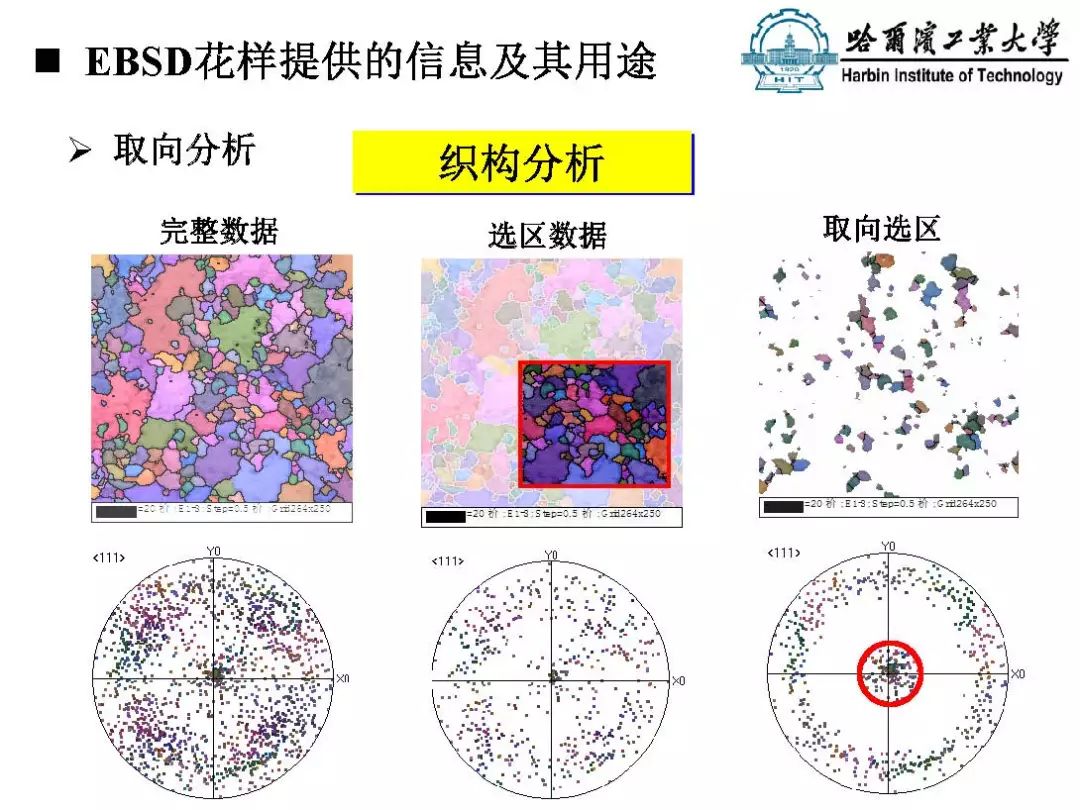

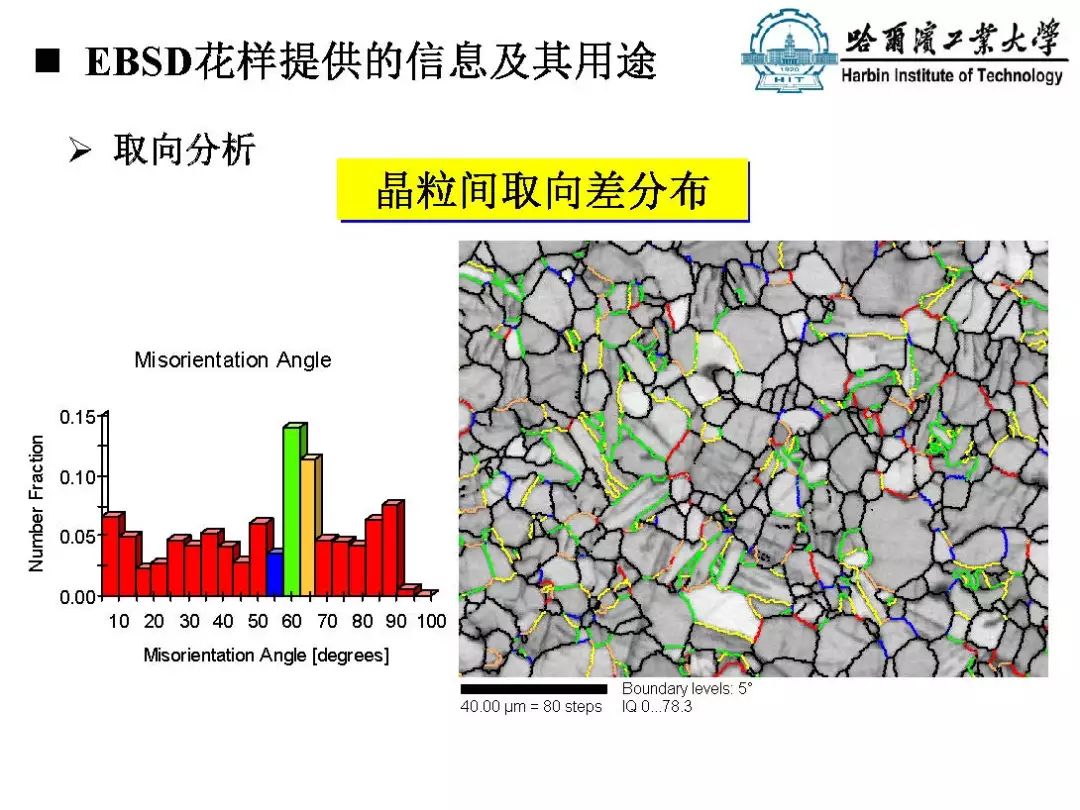

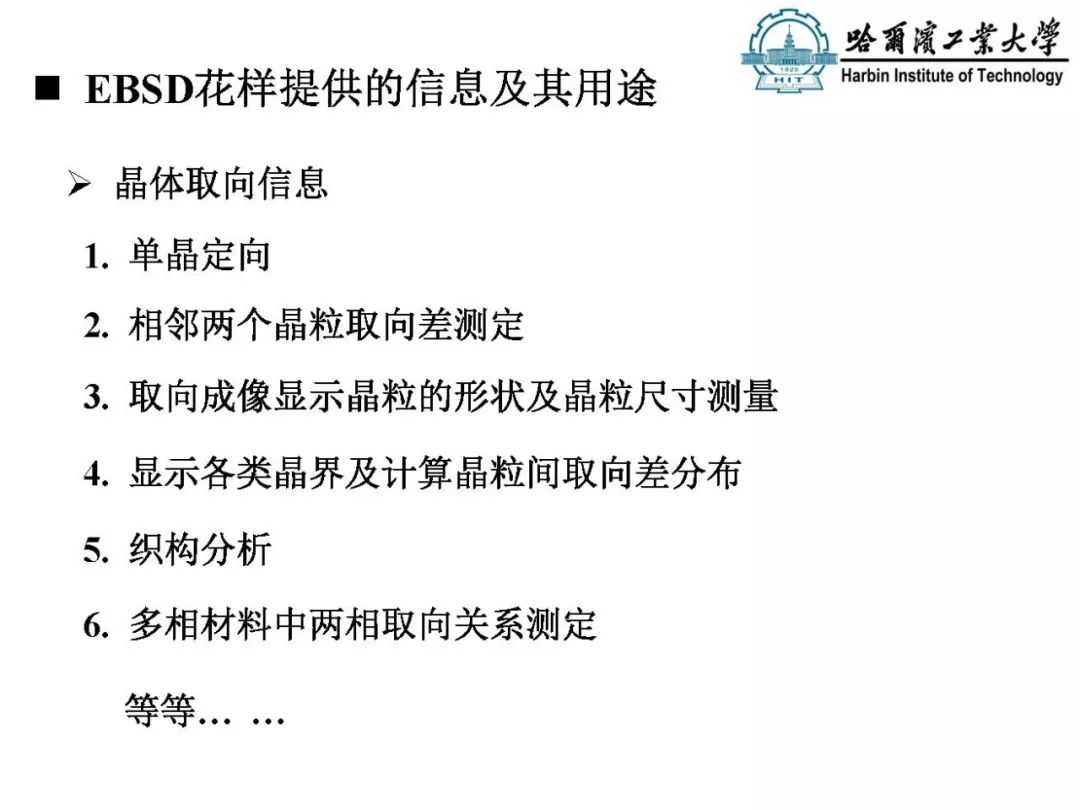

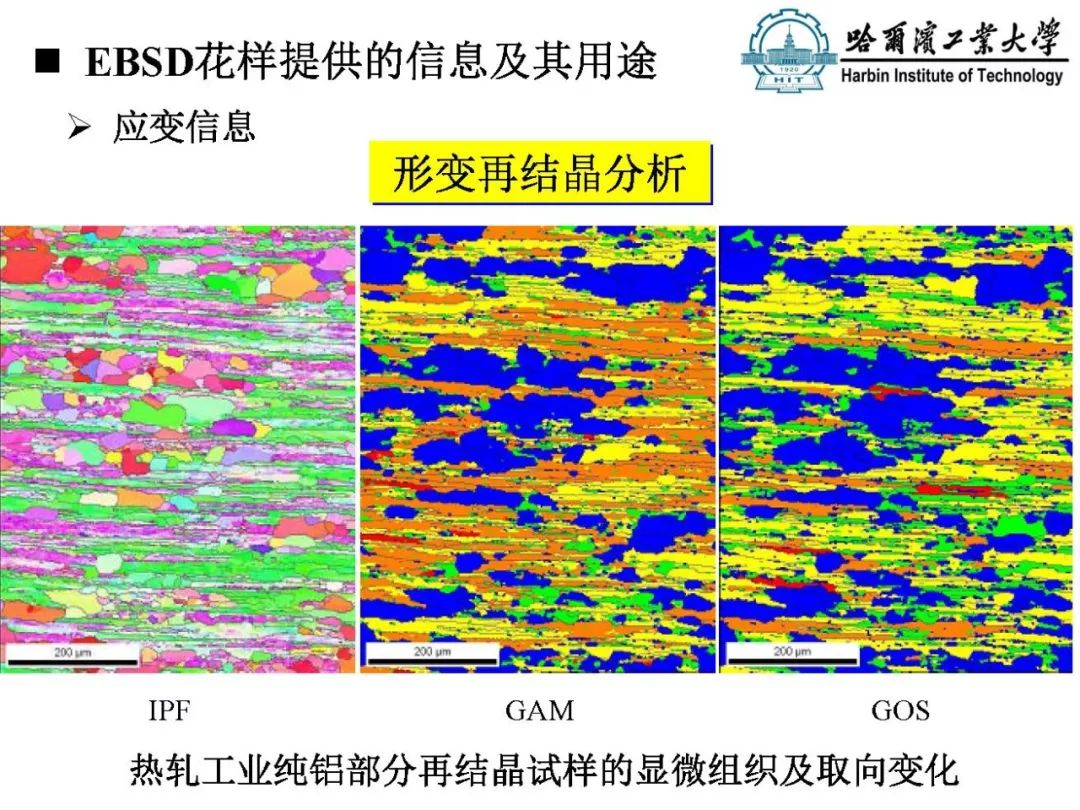

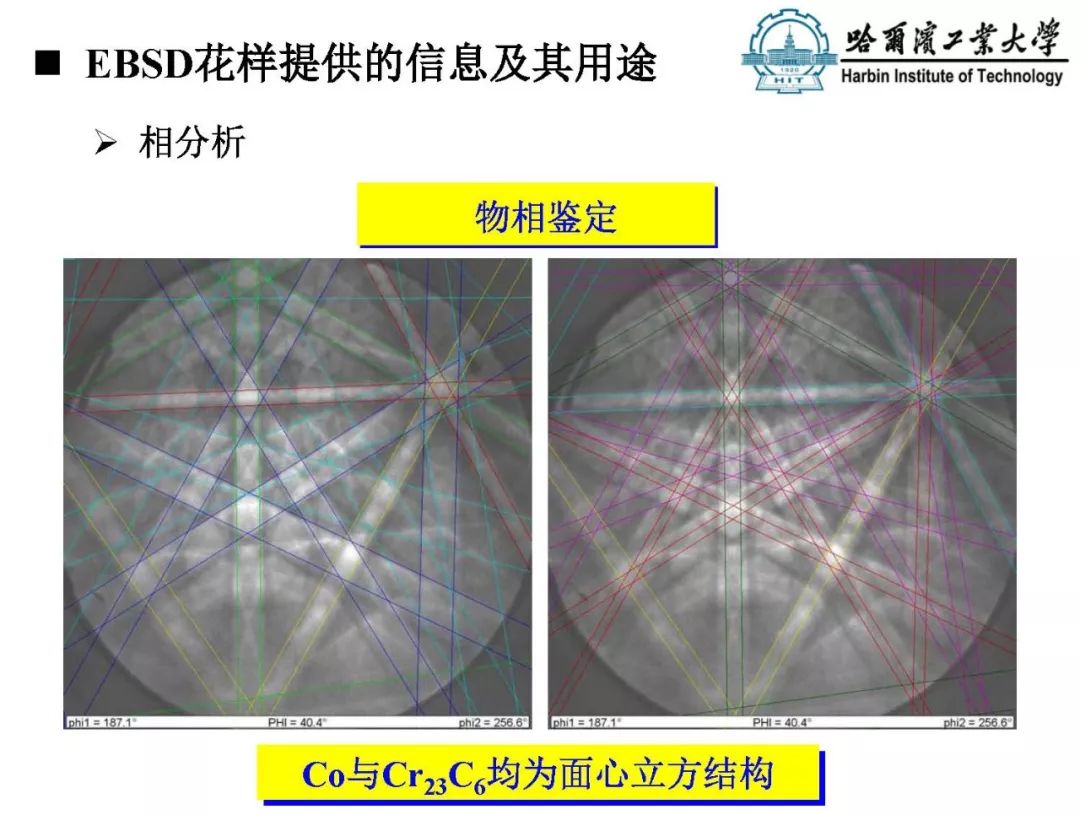

EBSD的主要特点是在保留扫描电子显微镜的常规特点的同时进行空间分辨率亚微米级的衍射（给出结晶学的数据）。EBSD改变了以往织构分析的方法，并形成了全新的科学领域，称为“显微织构”—将显微组织和晶体学分析相结合。与“显微织构”密切联系的是应用EBSD进行相分析、获得界面（晶界）参数和检测塑性应变。

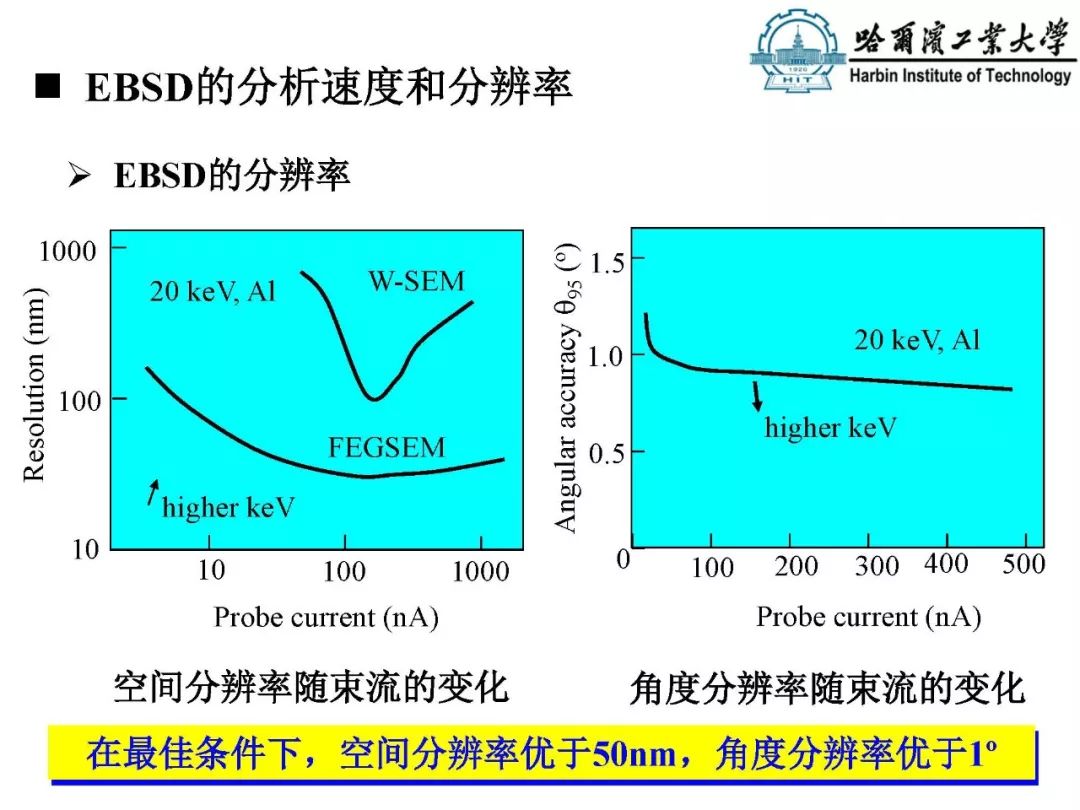

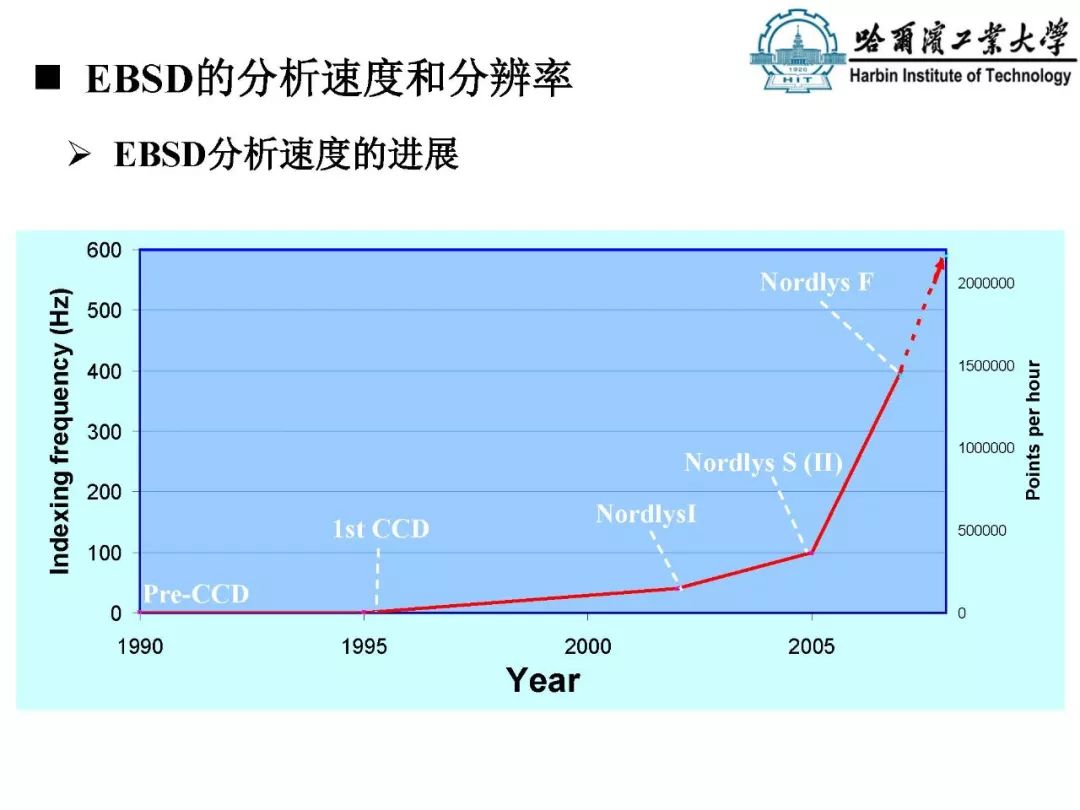

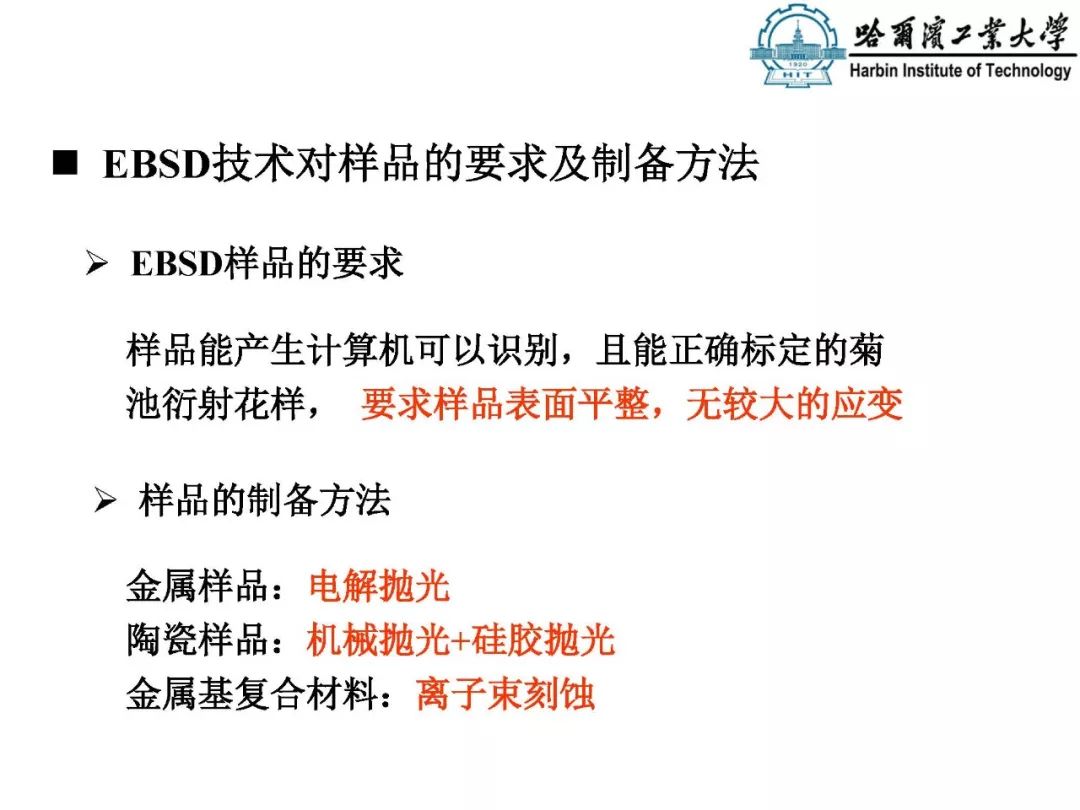

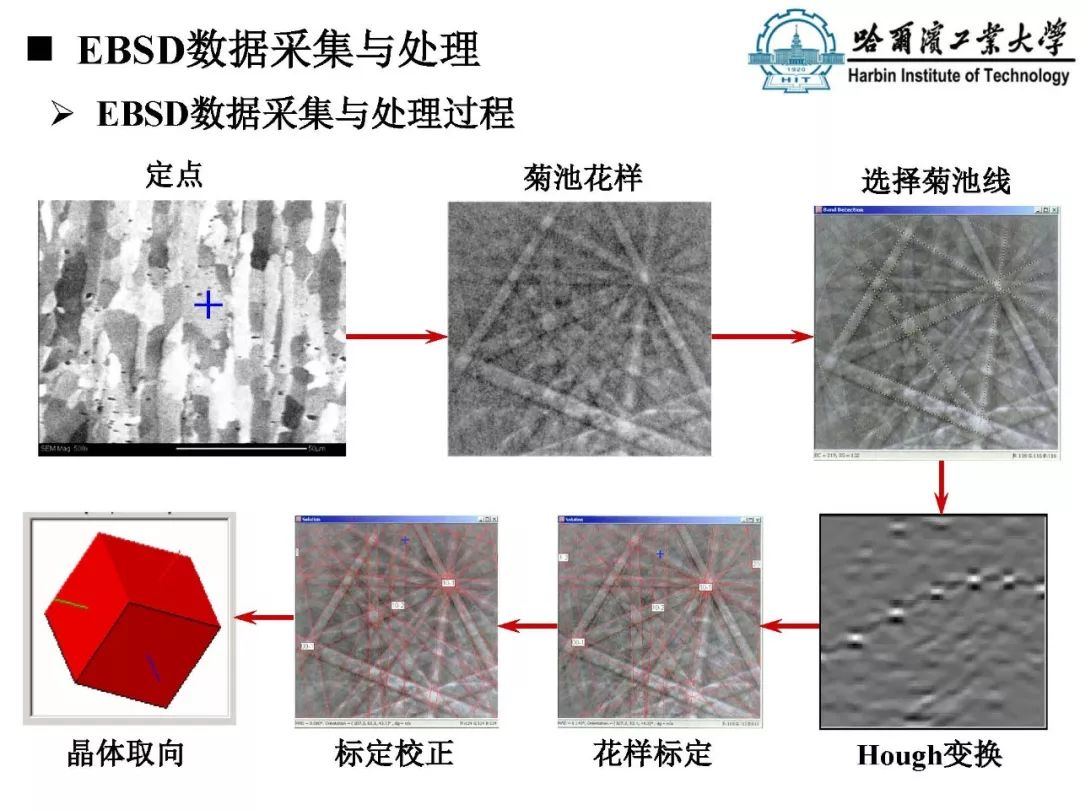

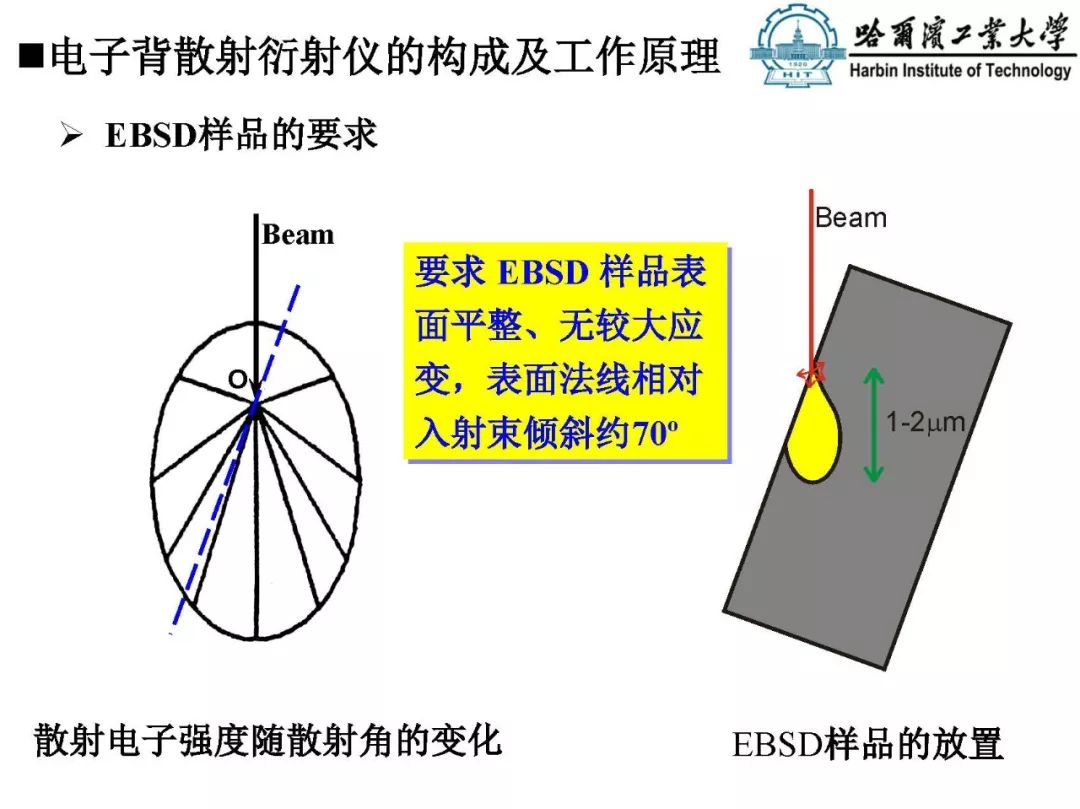

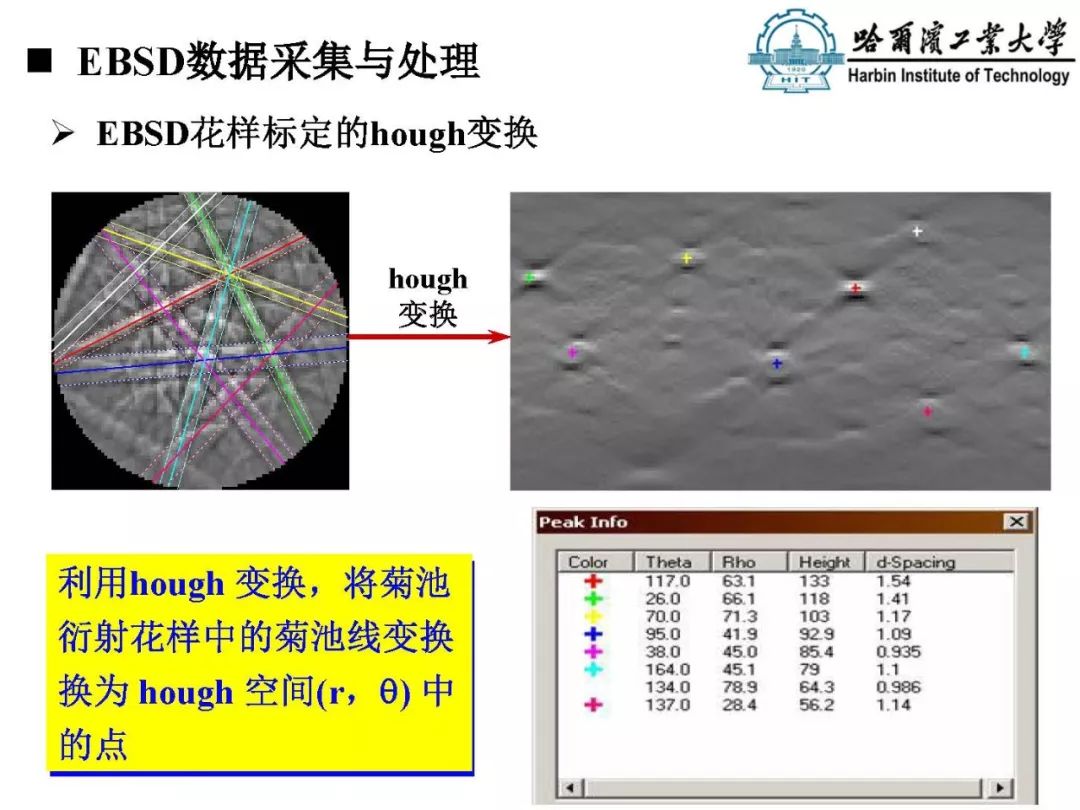

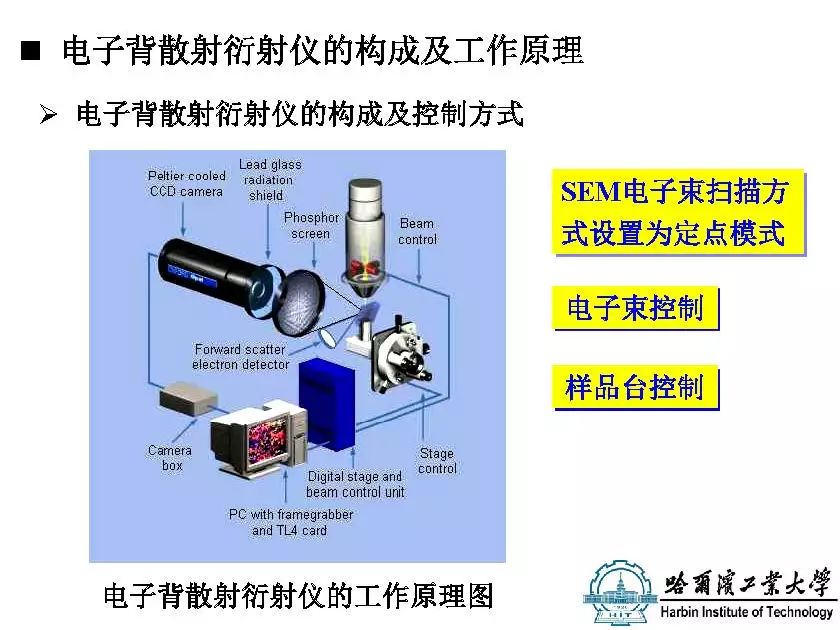

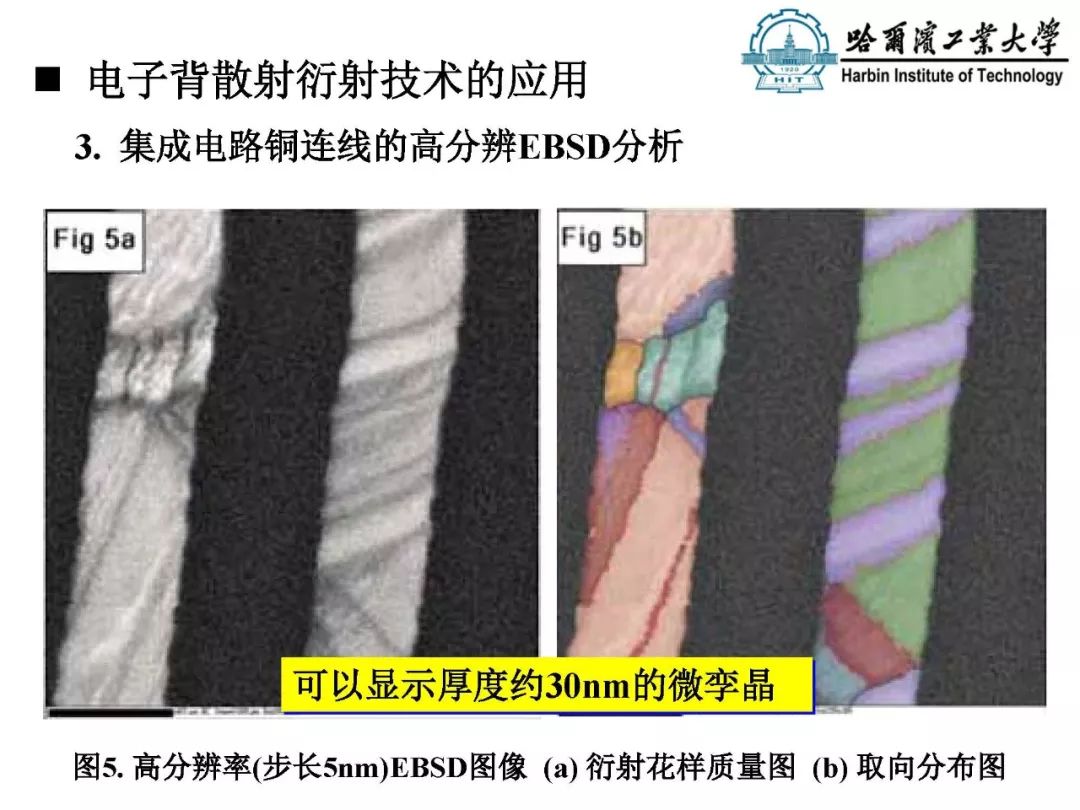

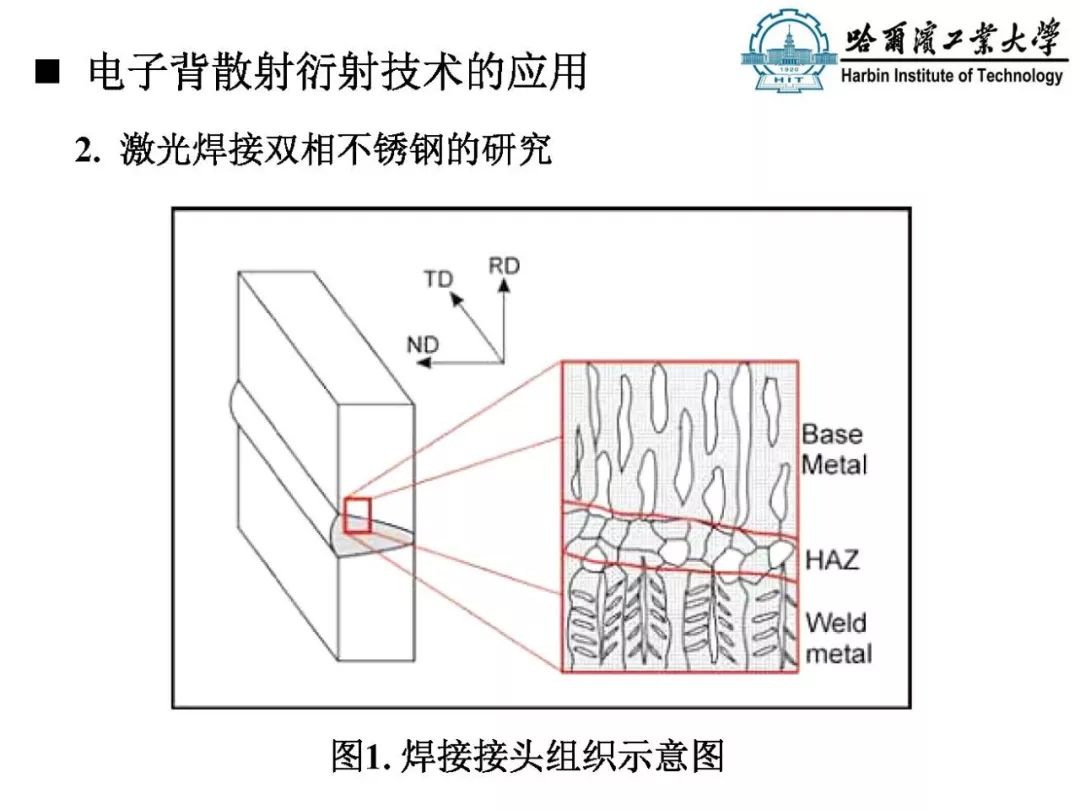

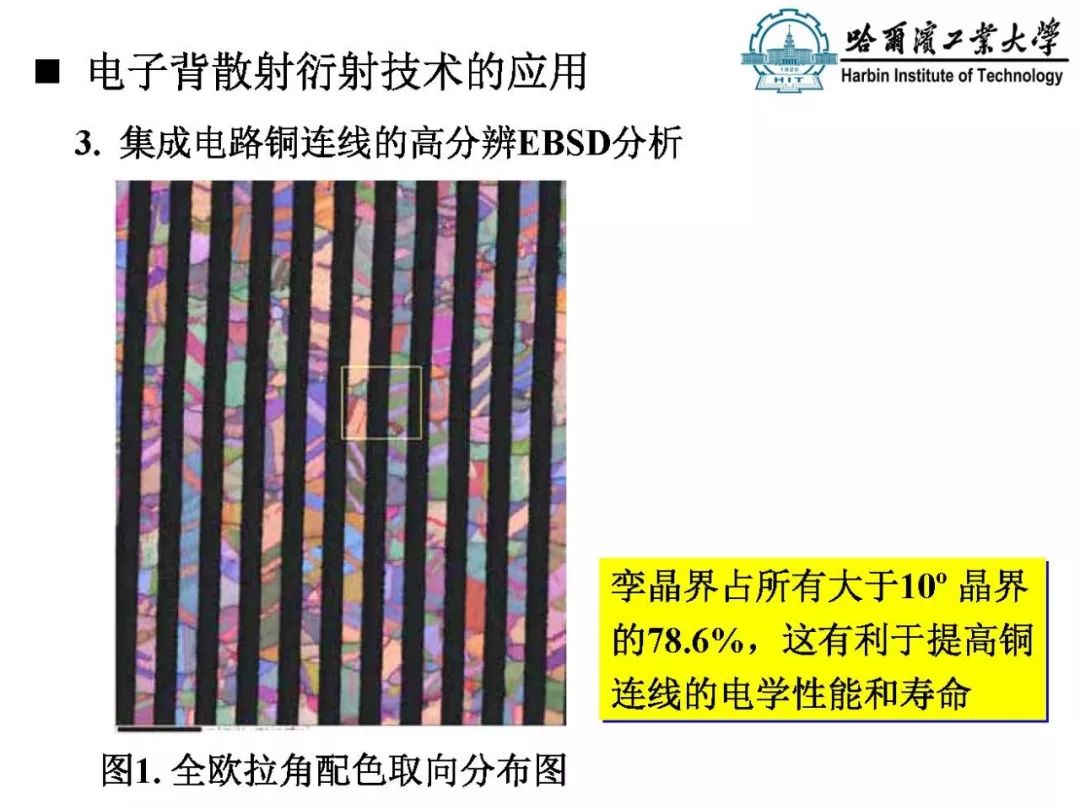

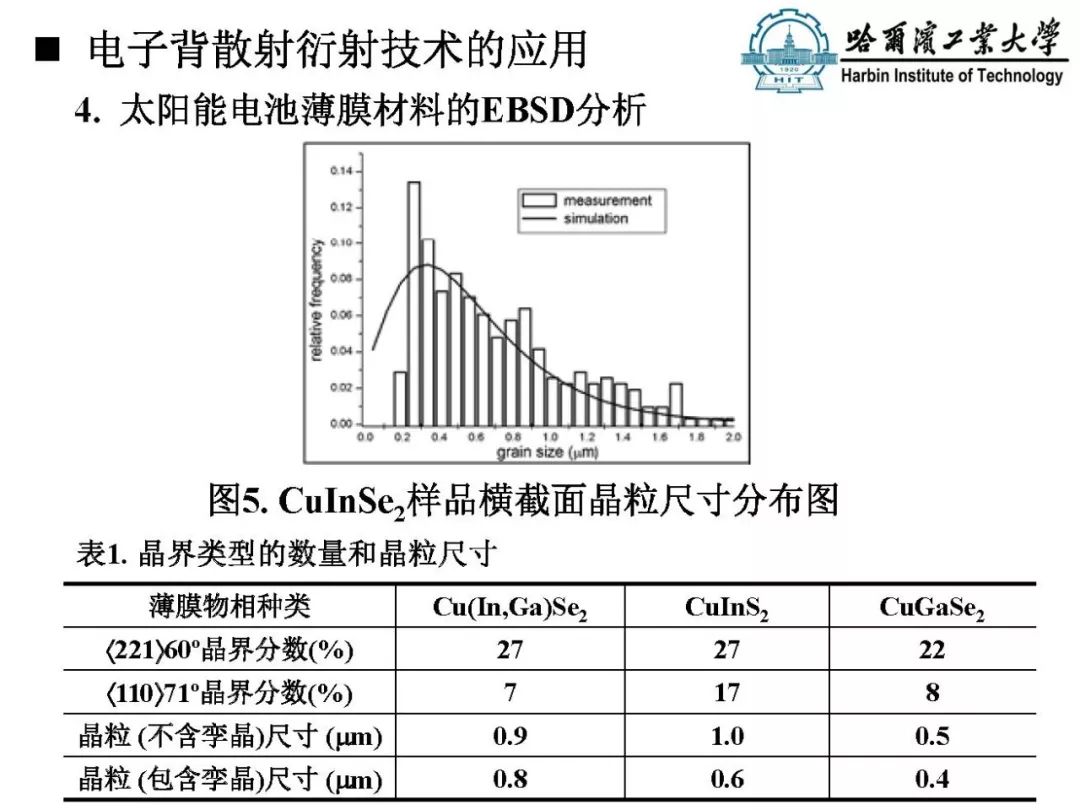

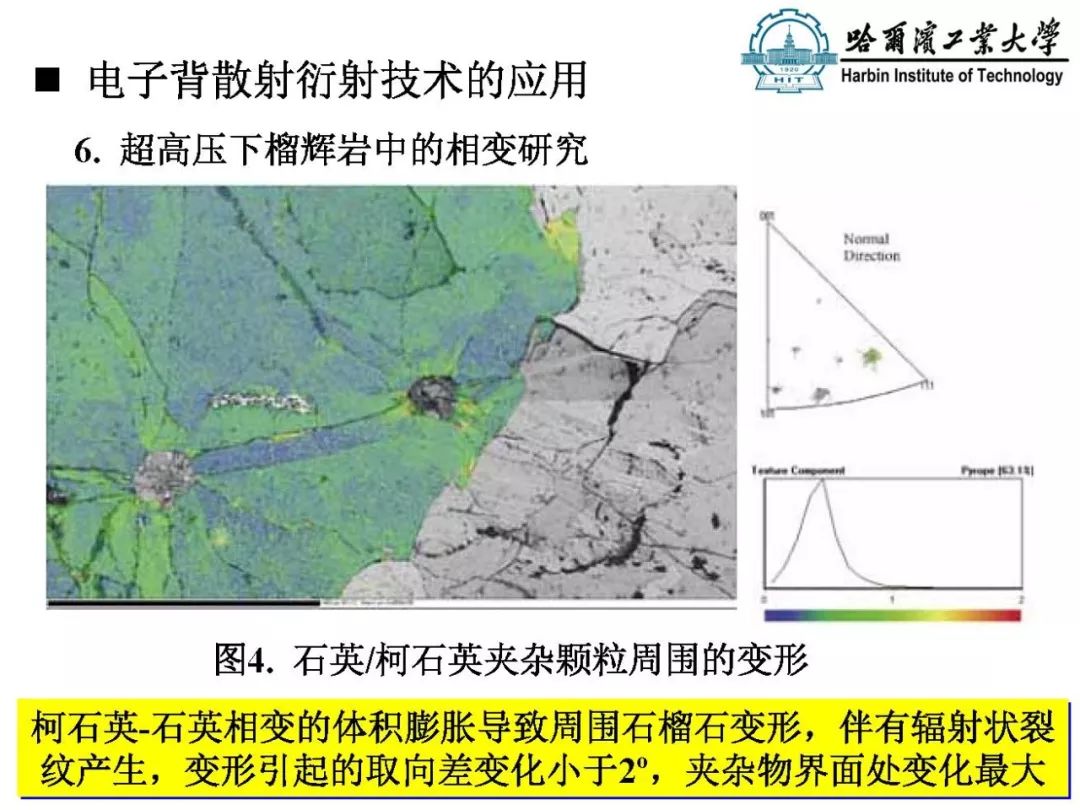

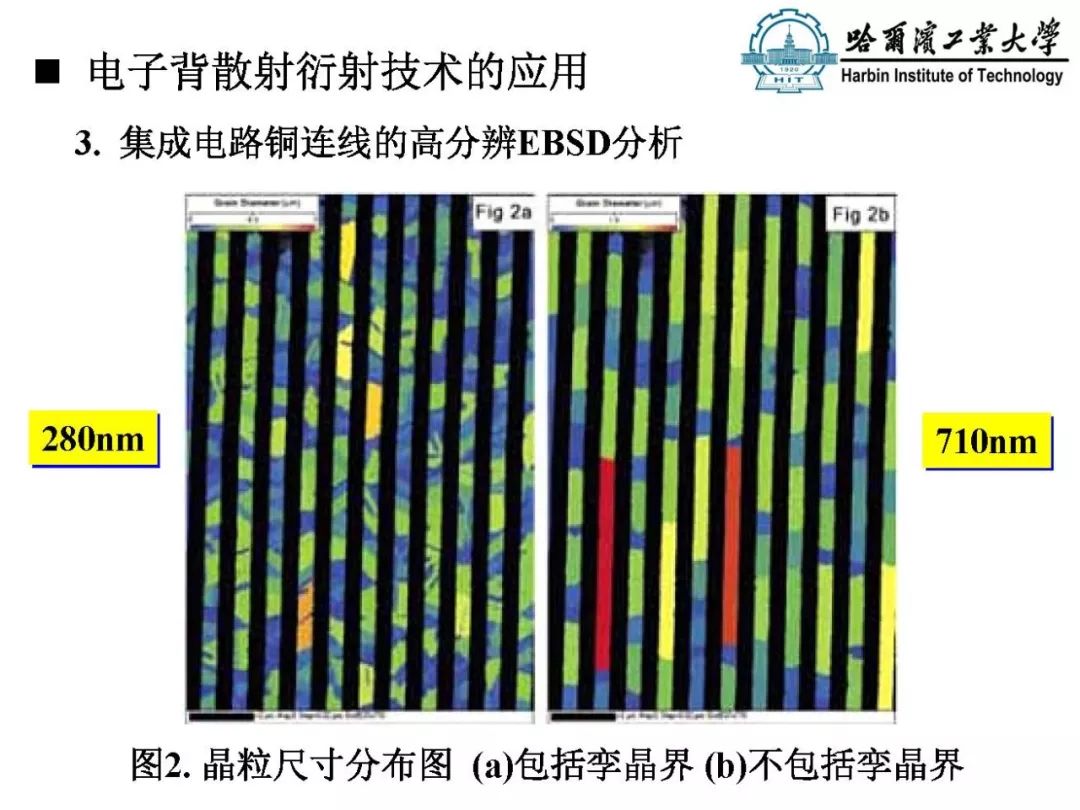

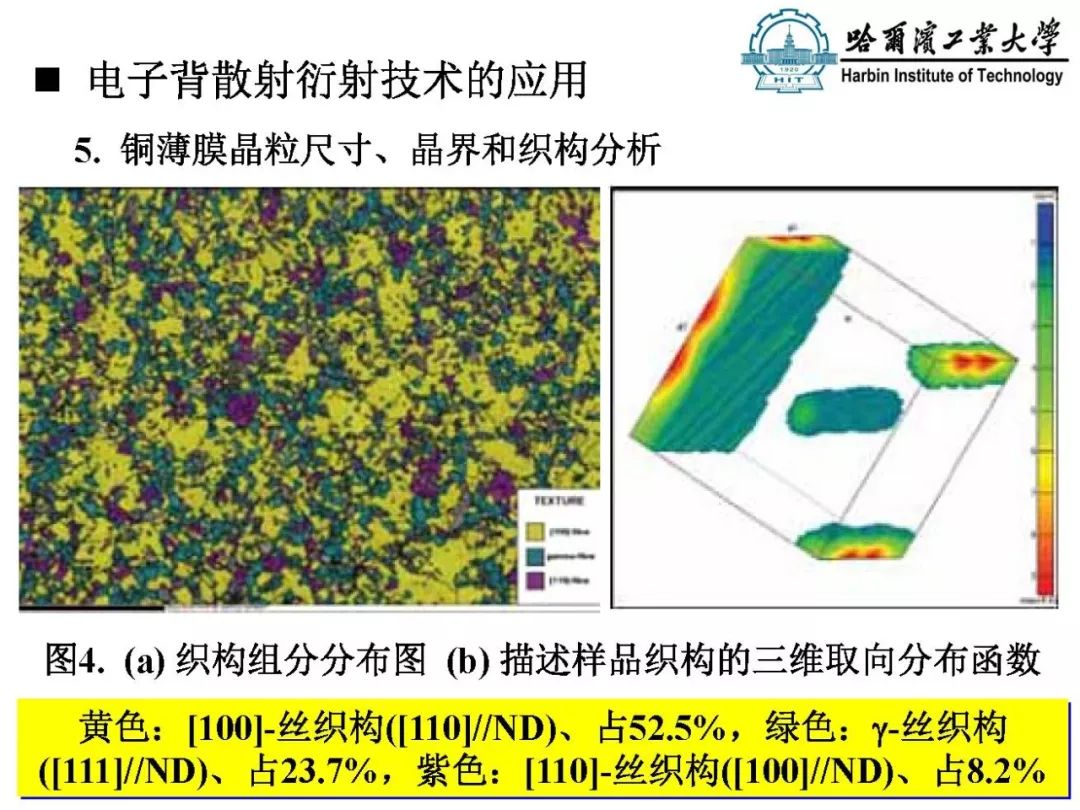

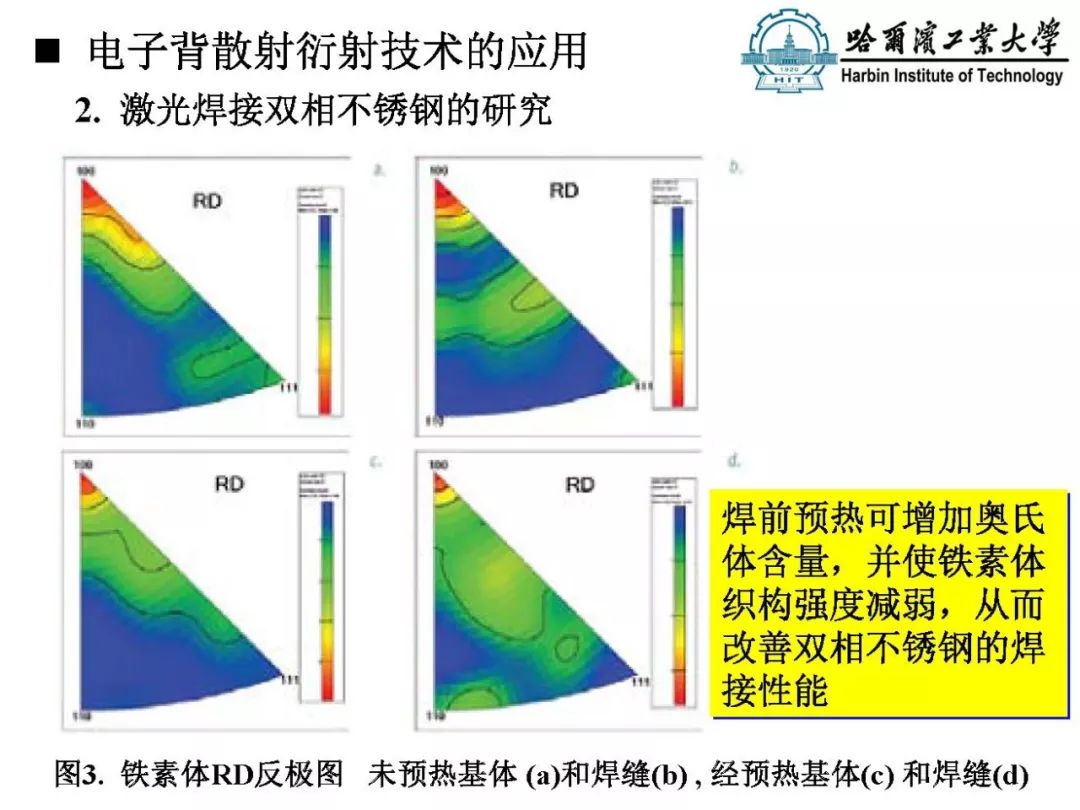

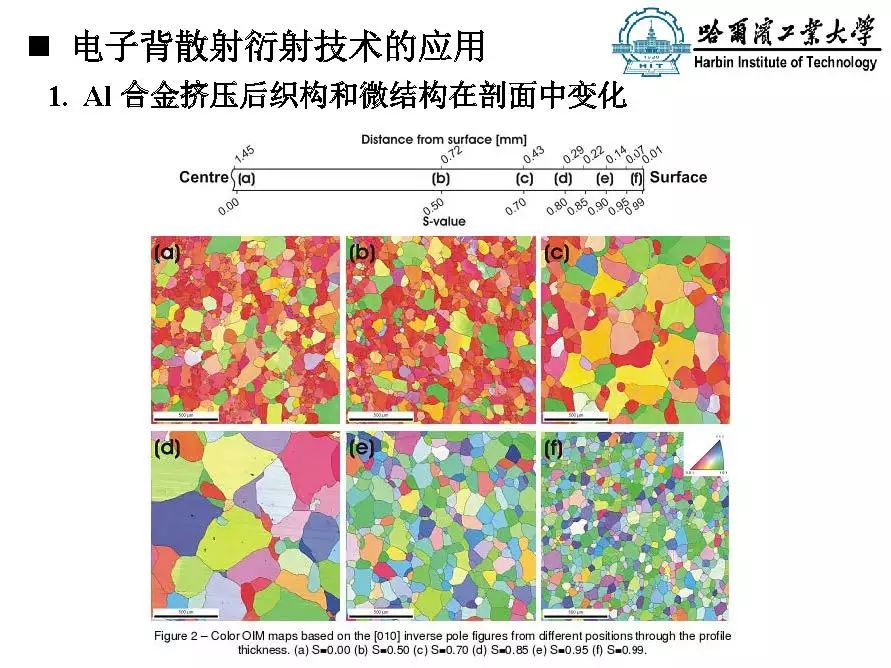

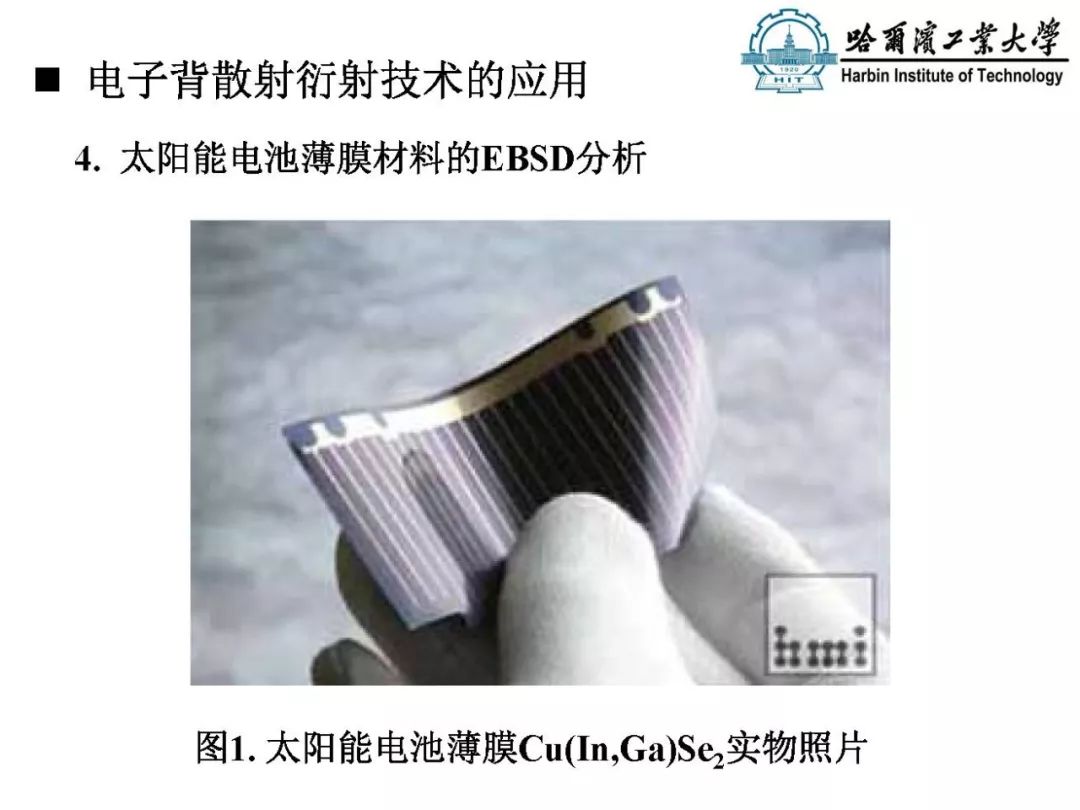

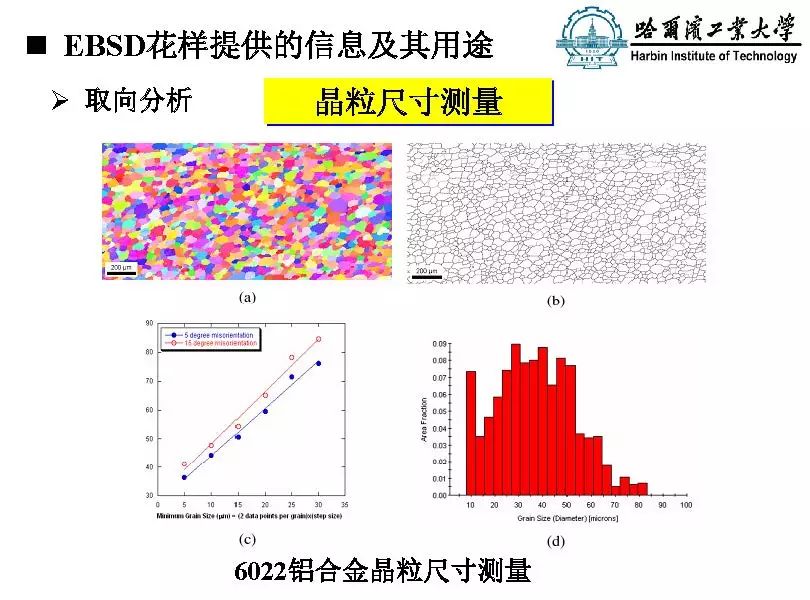

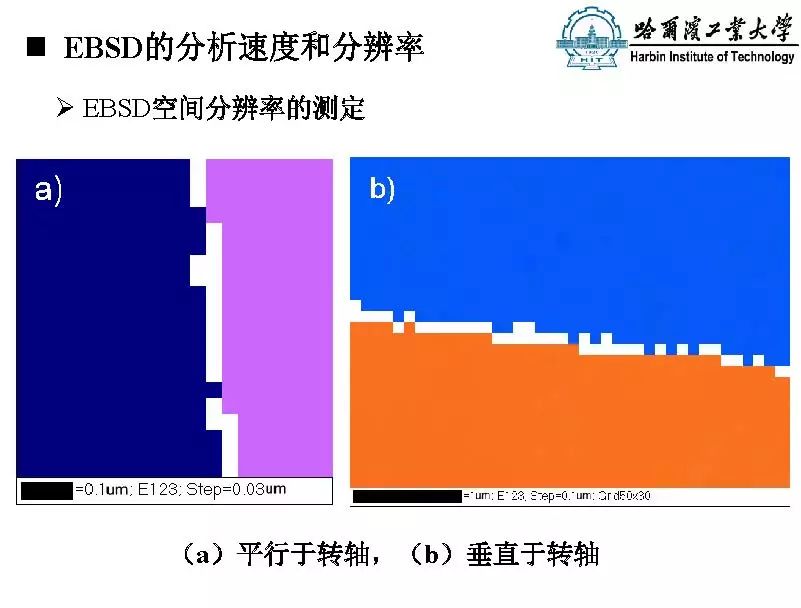

目前，EBSD技术已经能够实现全自动采集微区取向信息，样品制备较简单，数据采集速度快（能达到约36万点/小时甚至更快），分辨率高（空间分辨率和角分辨率能分别达到0.1m和0.5m），为快速高效的定量统计研究材料的微观组织结构和织构奠定了基础，因此已成为材料研究中一种有效的分析手段。

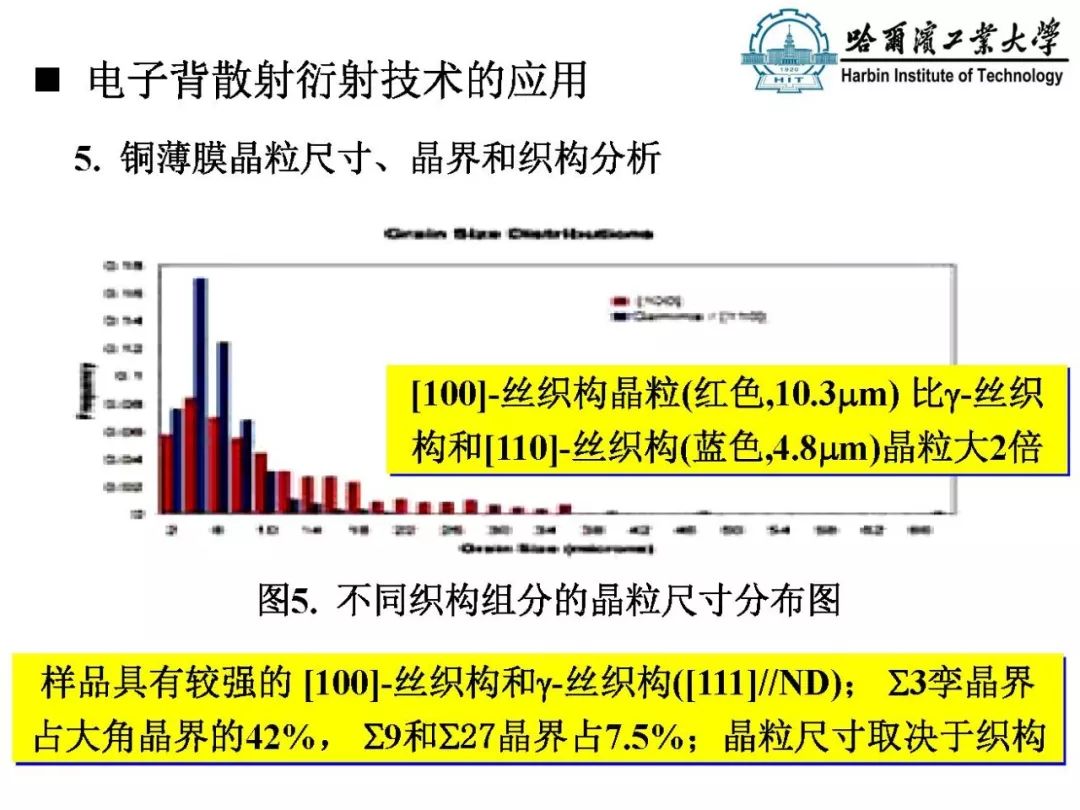

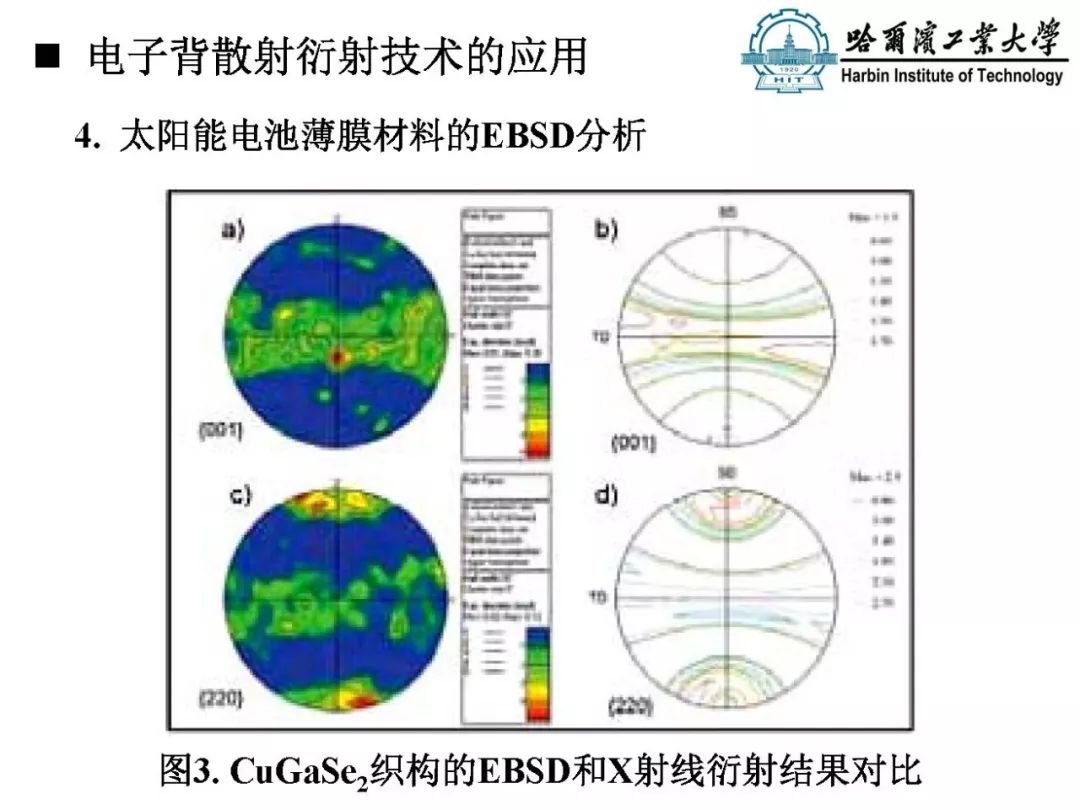

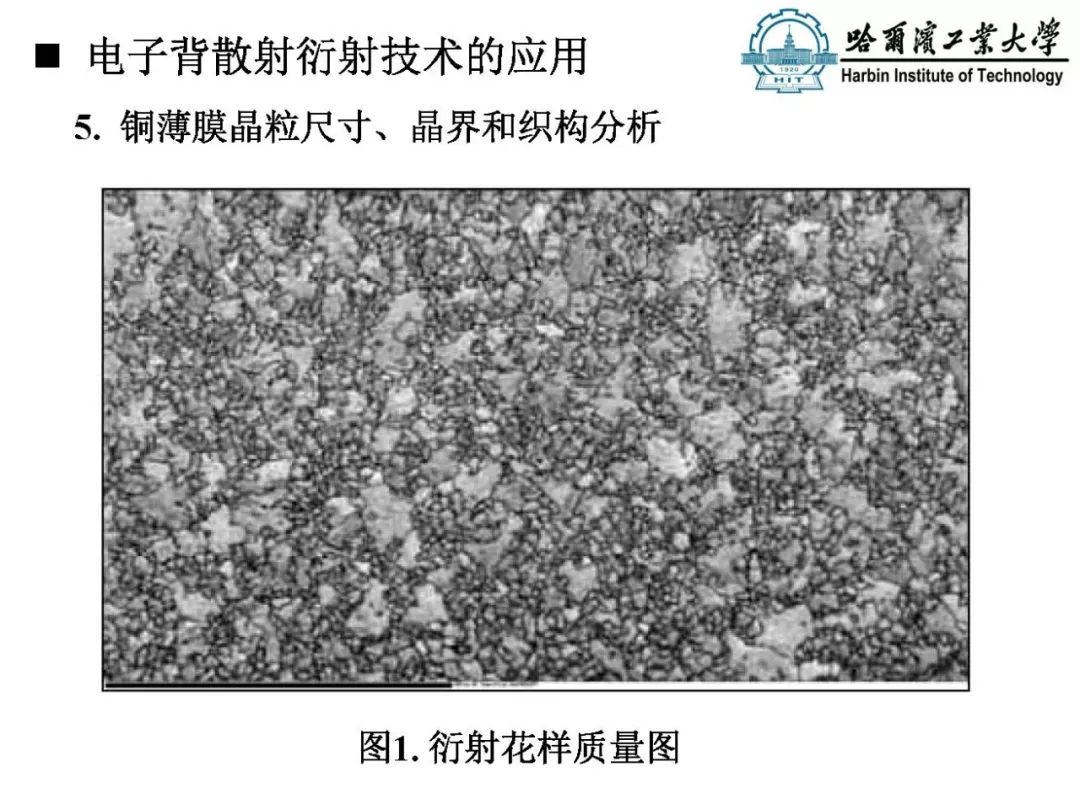

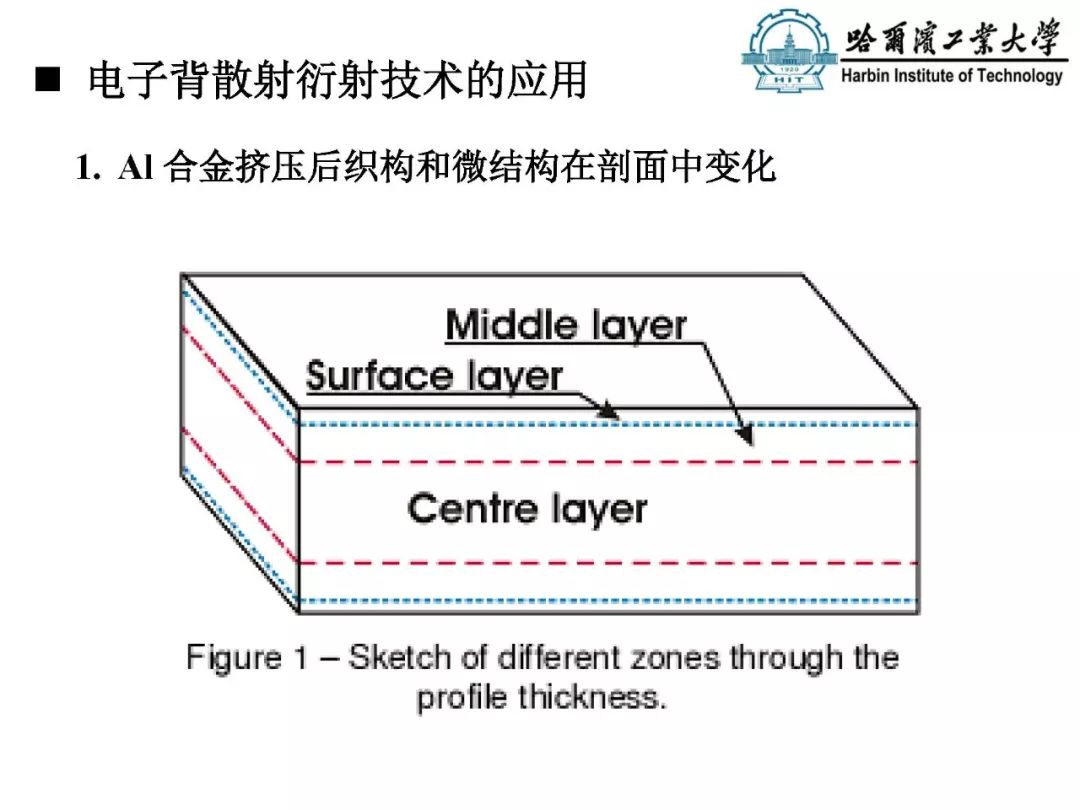

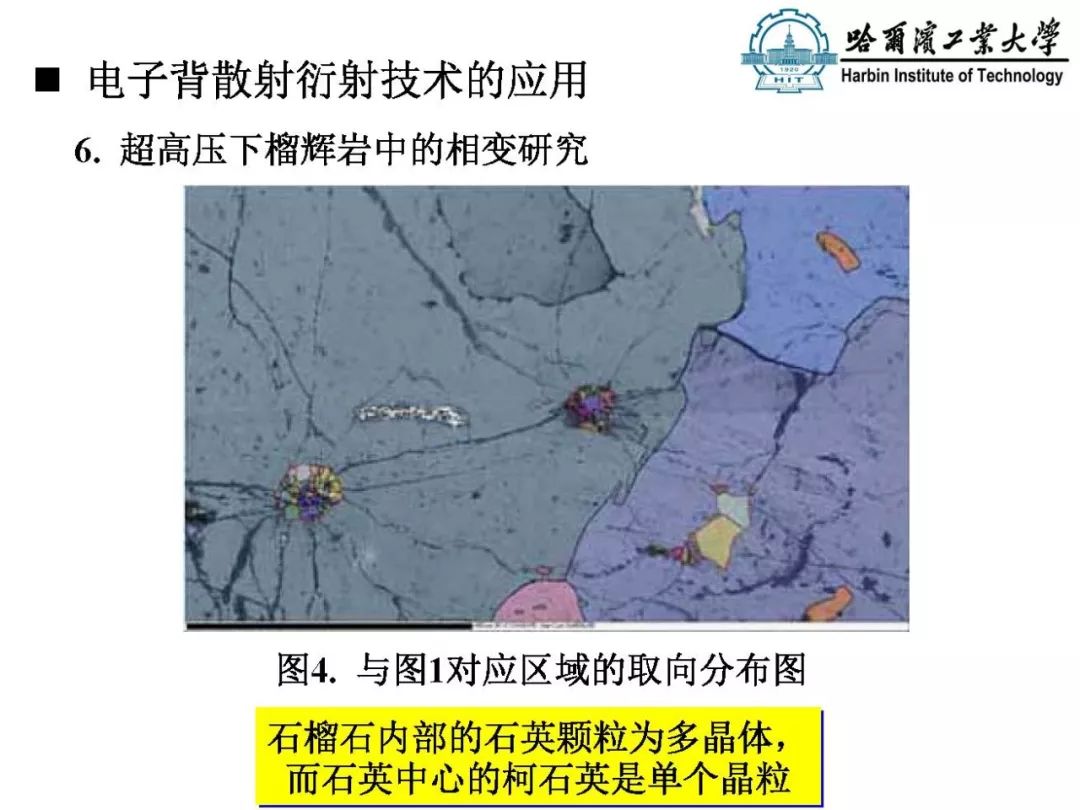

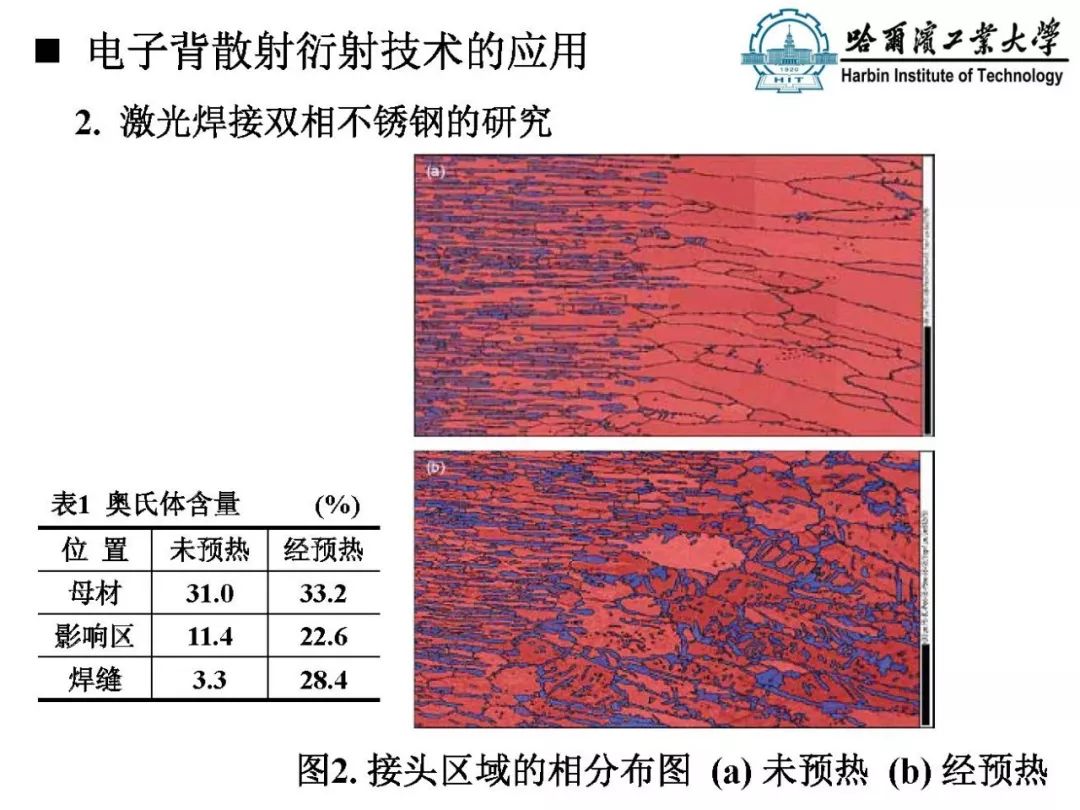

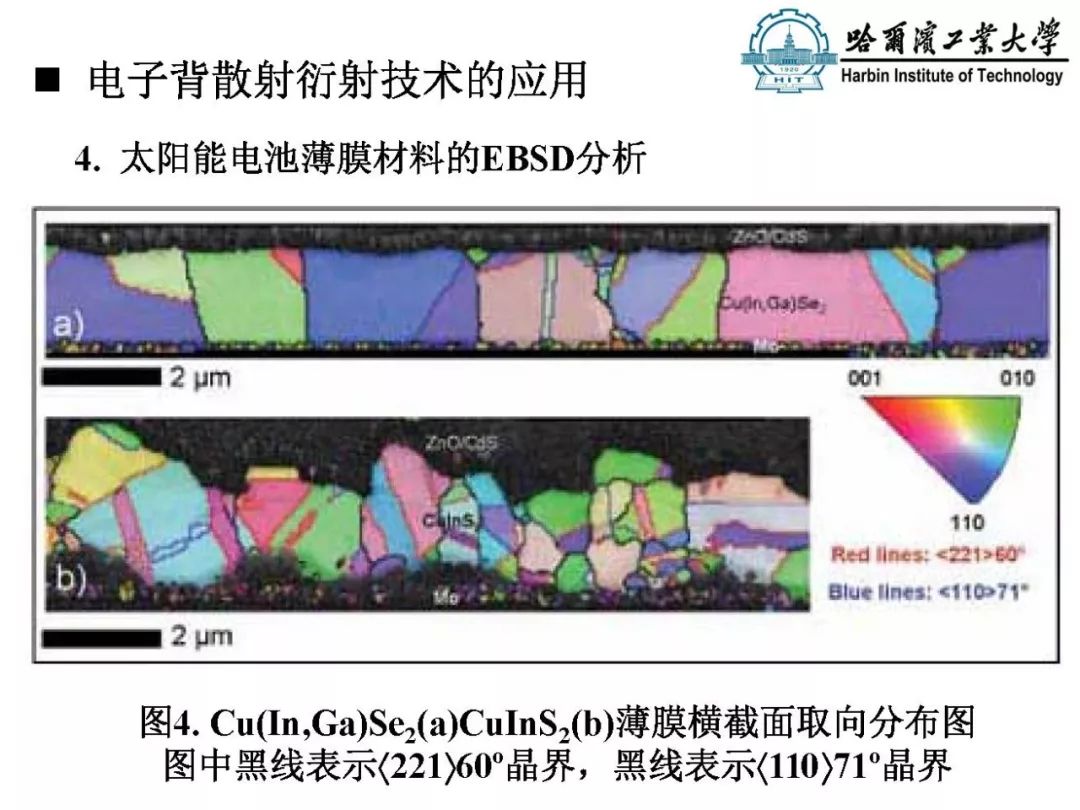

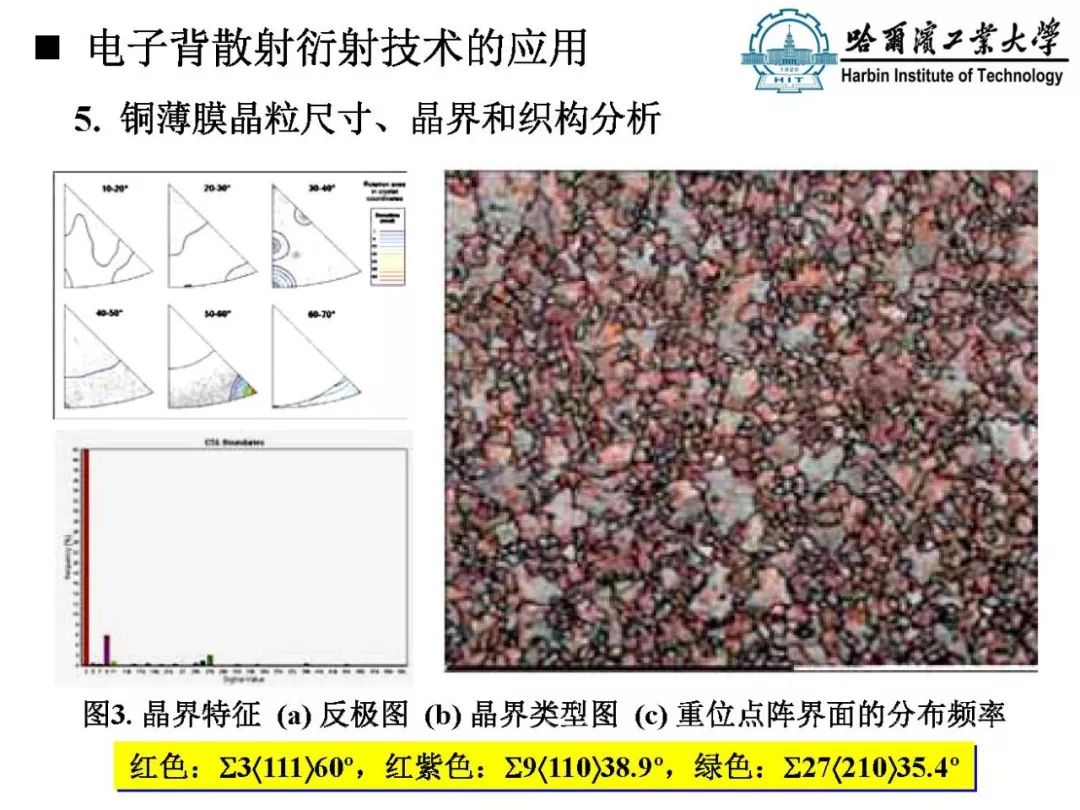

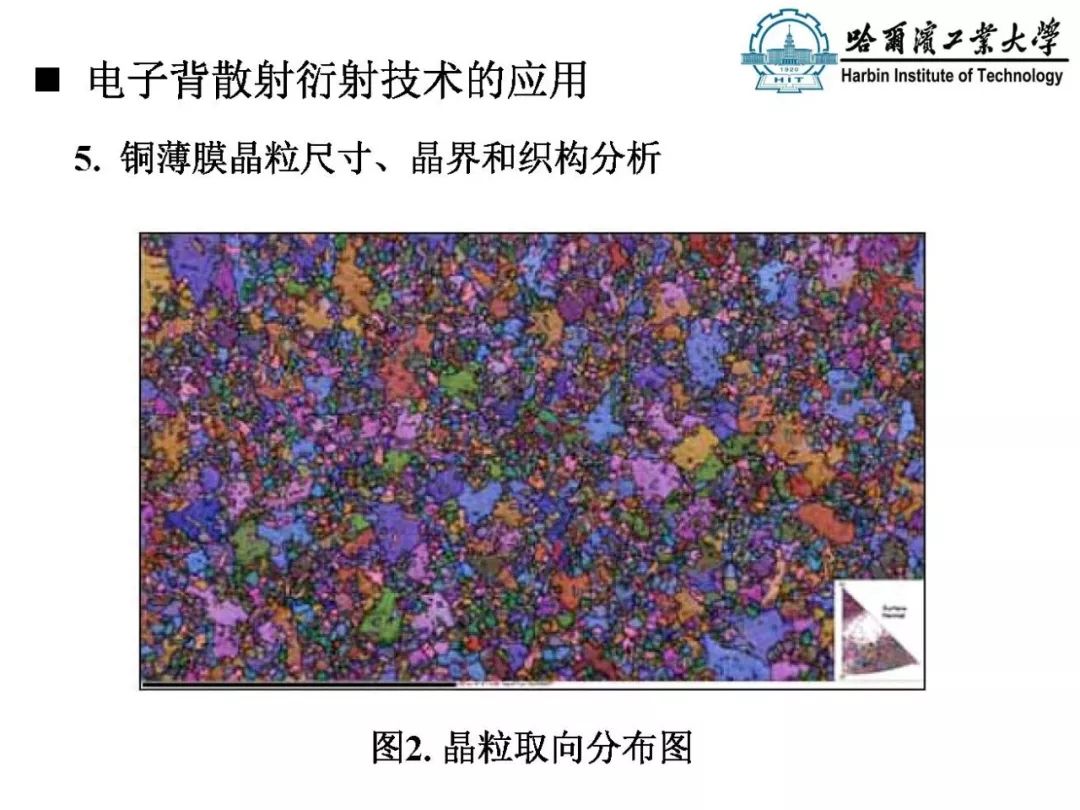

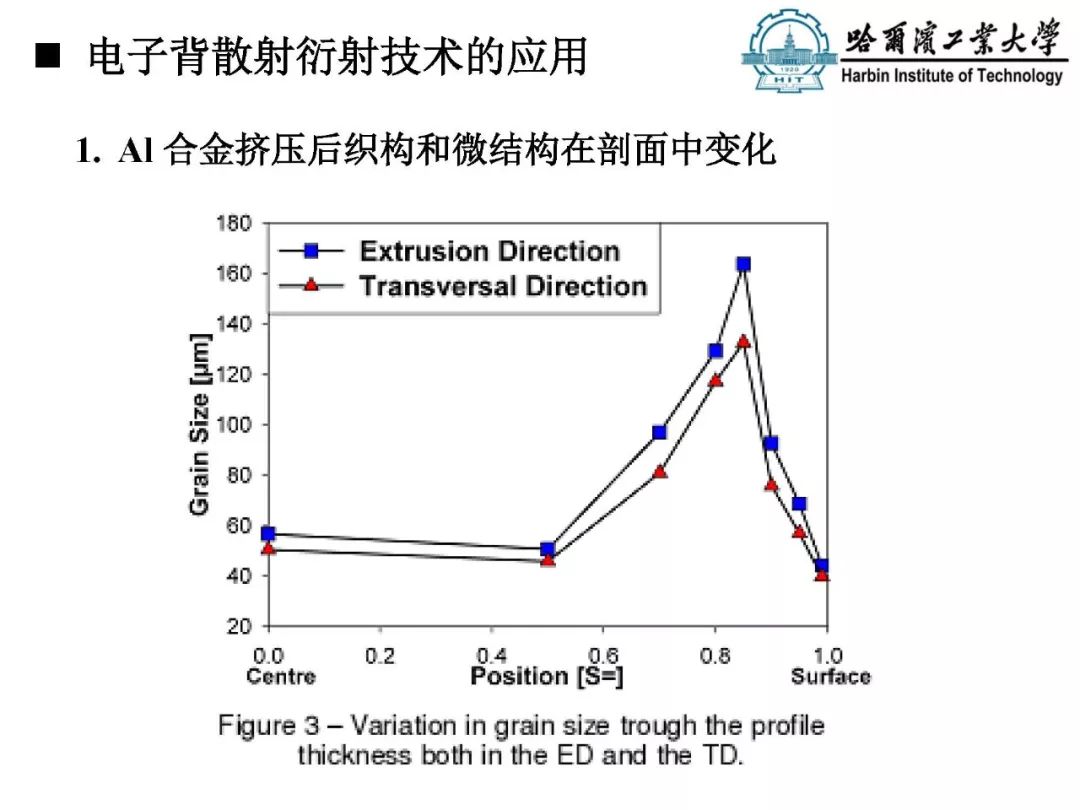

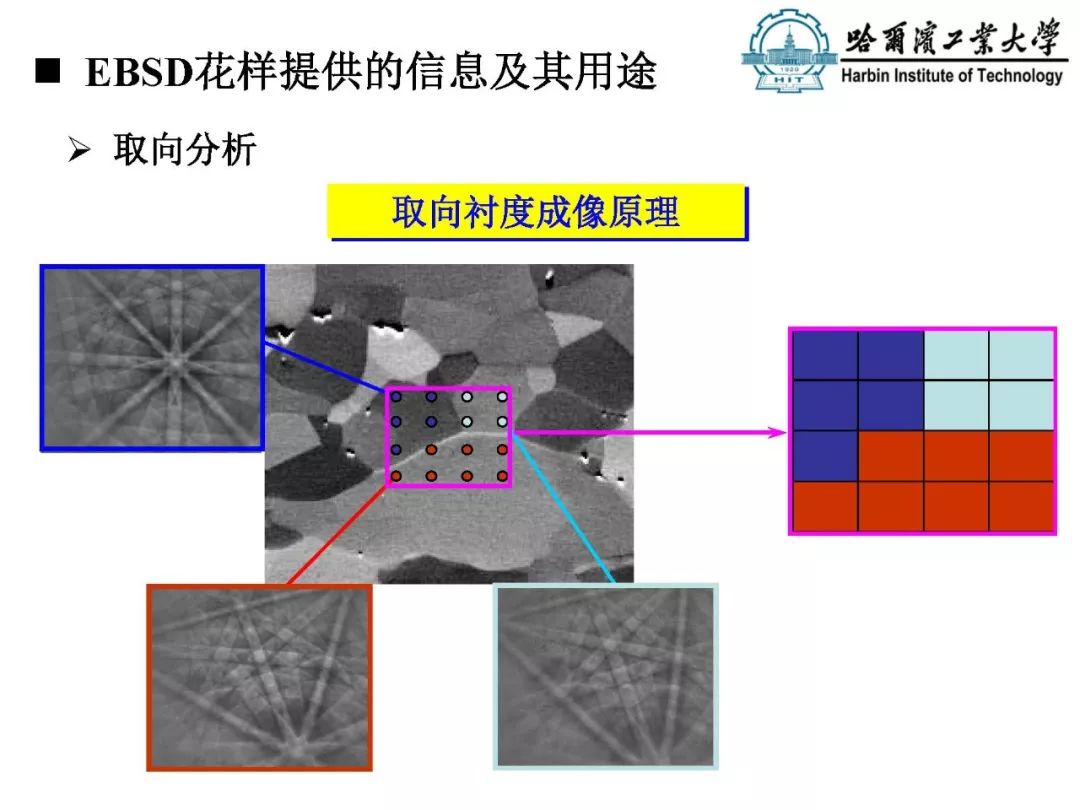

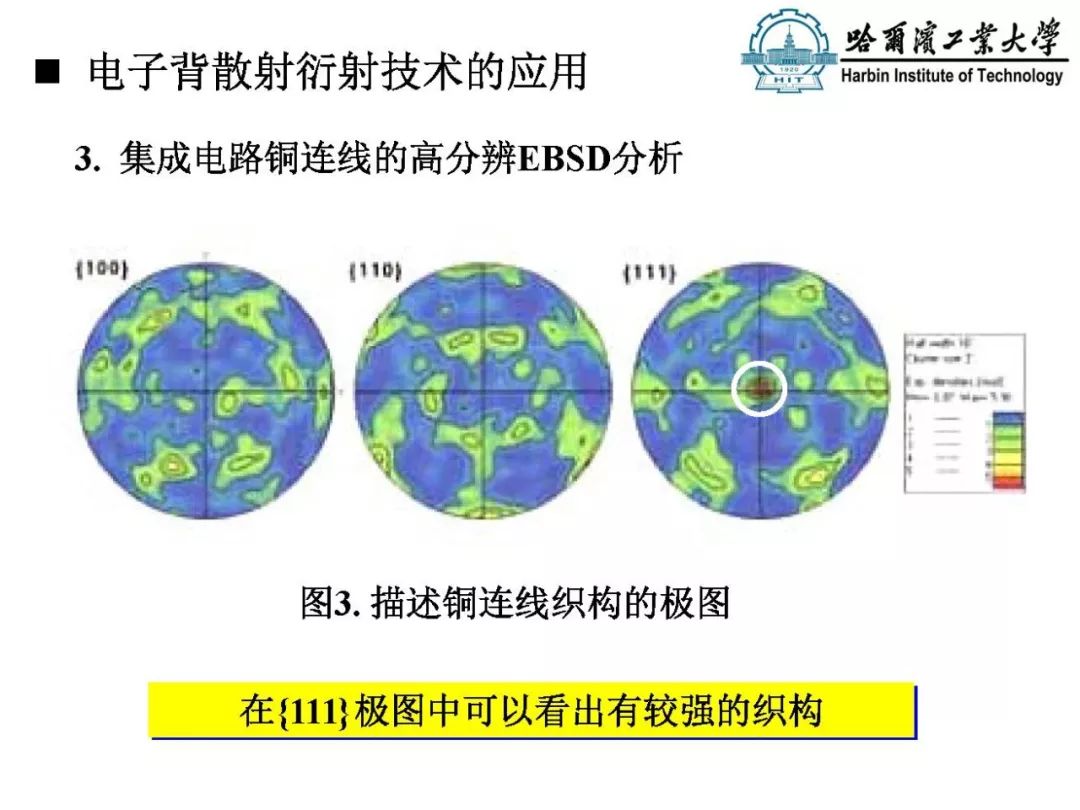

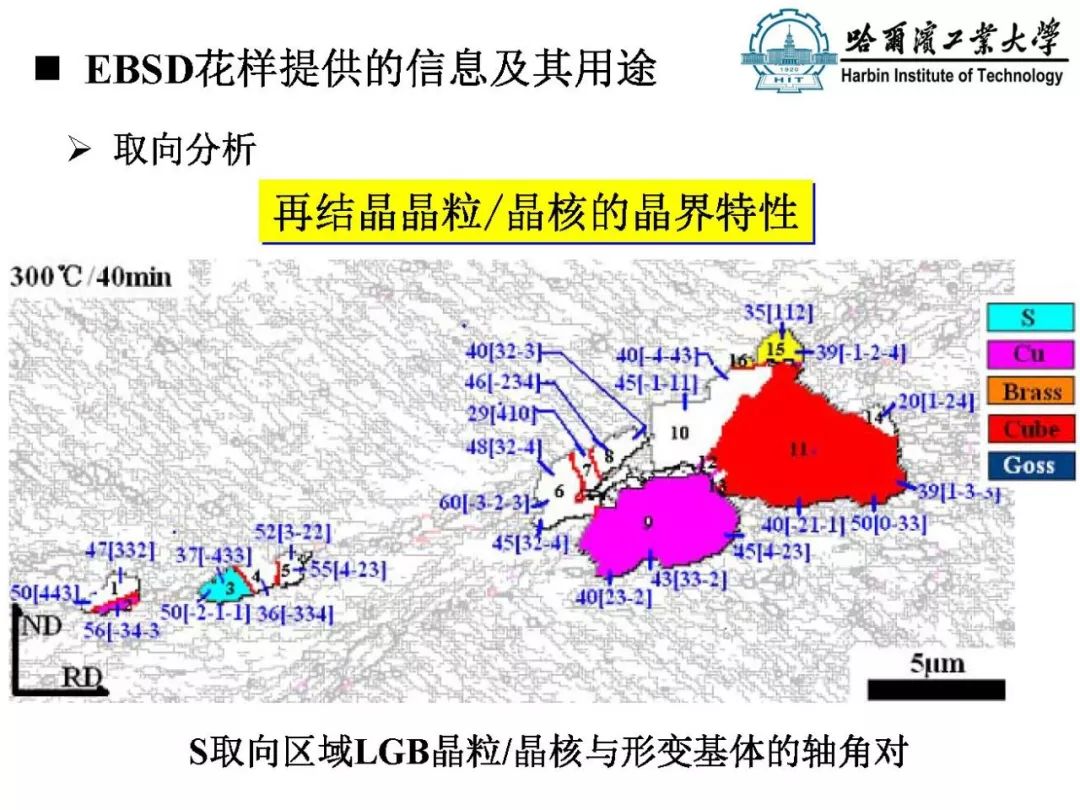

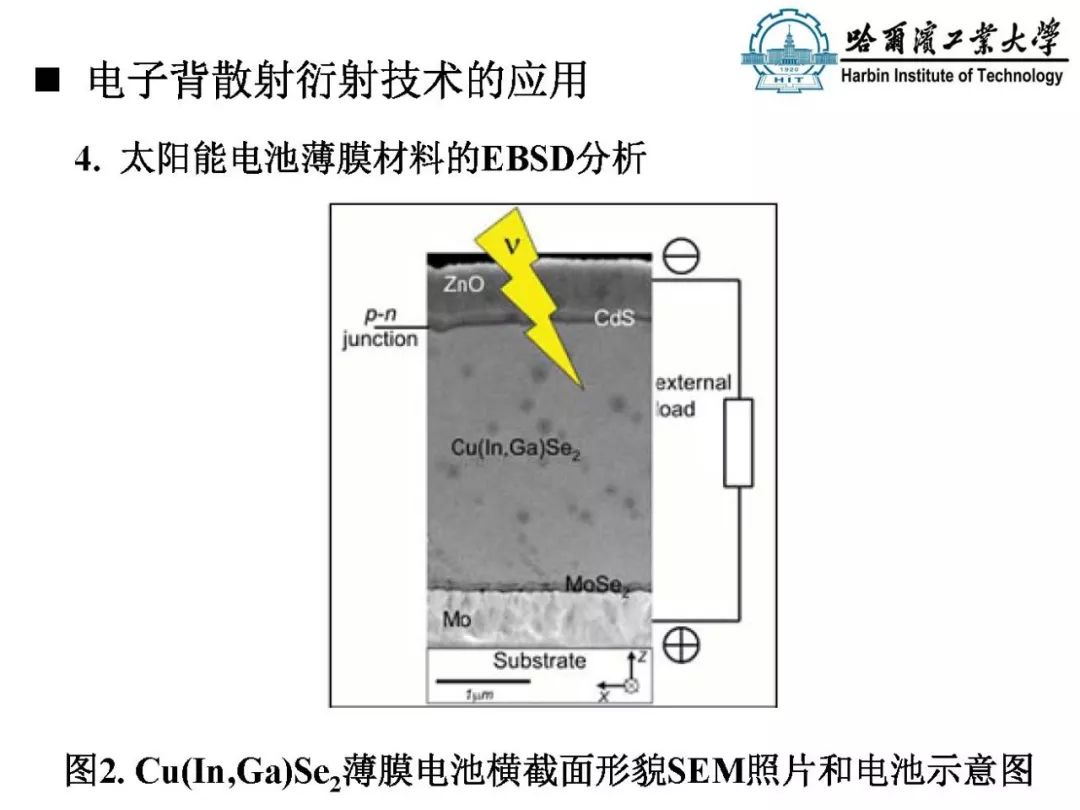

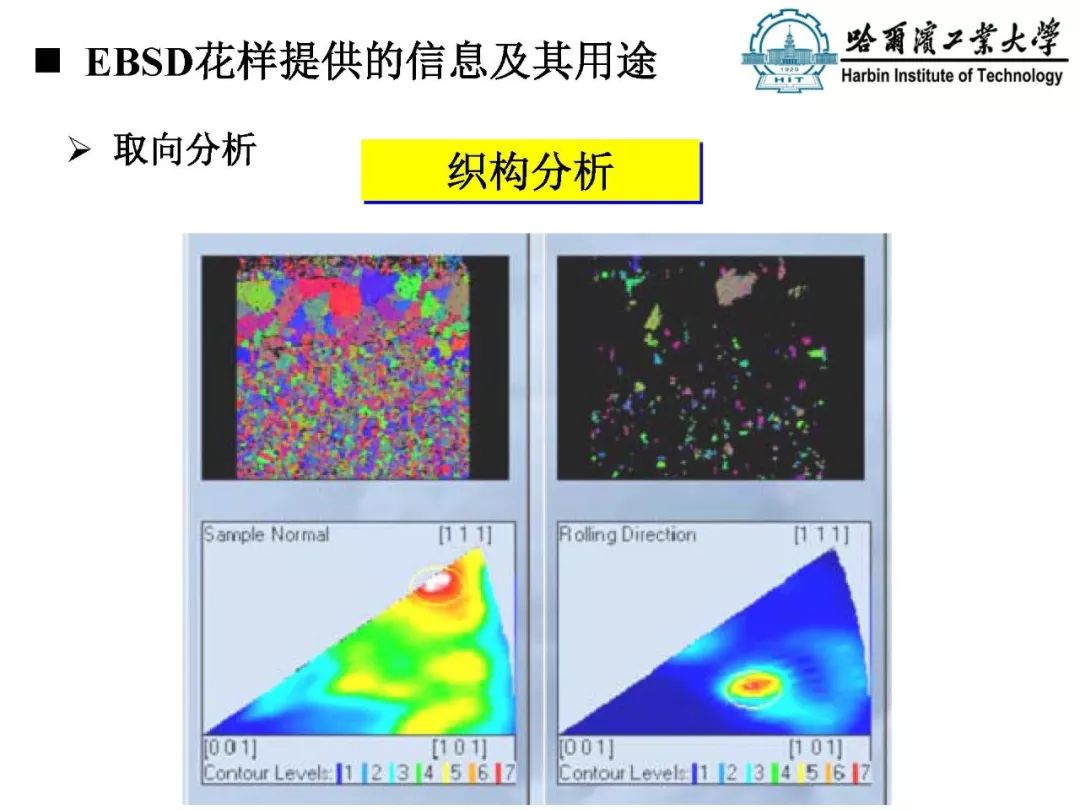

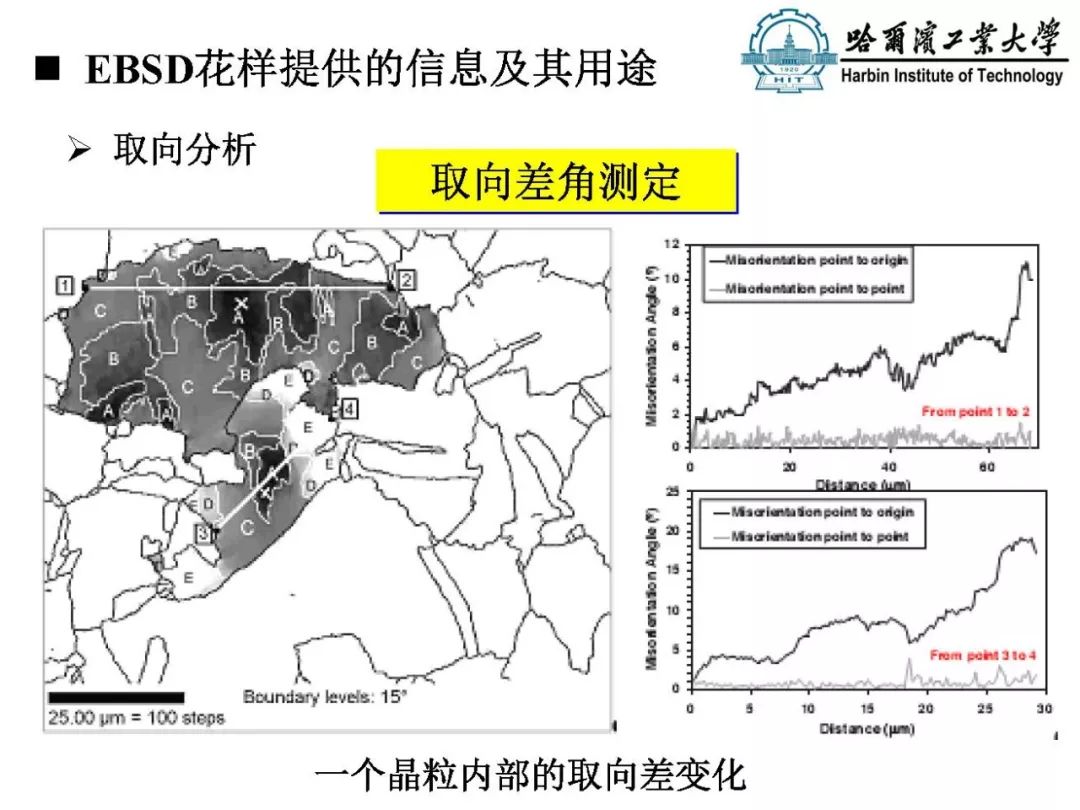

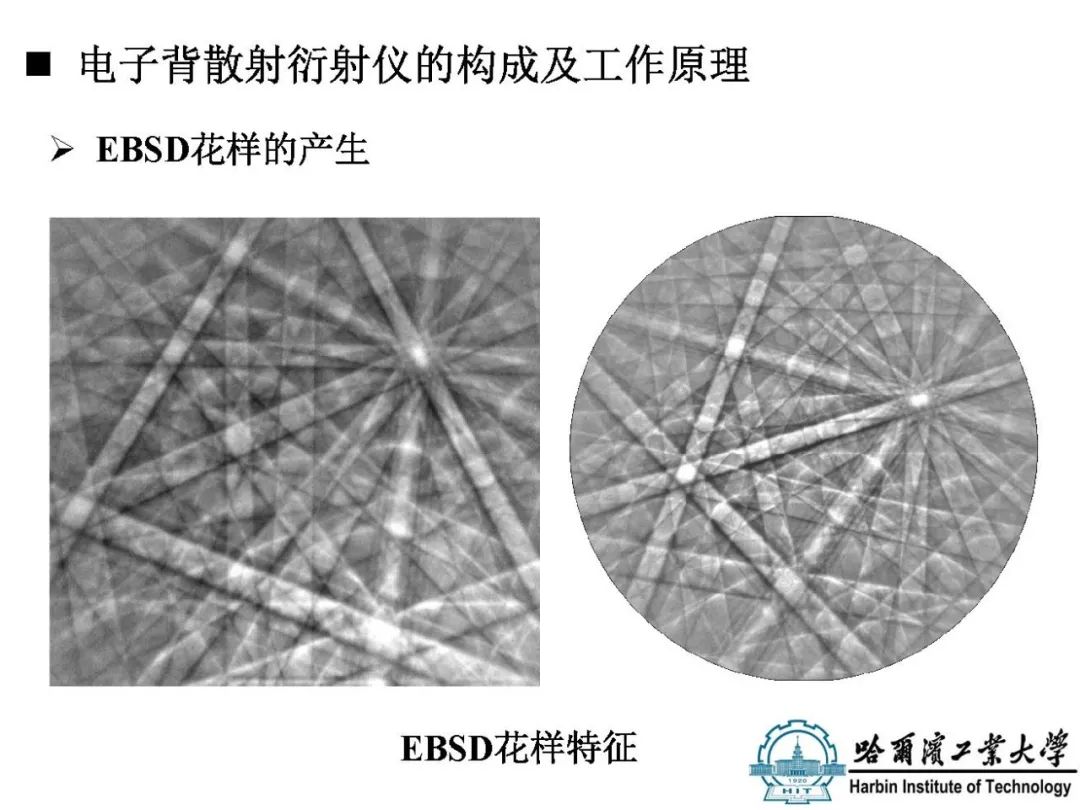

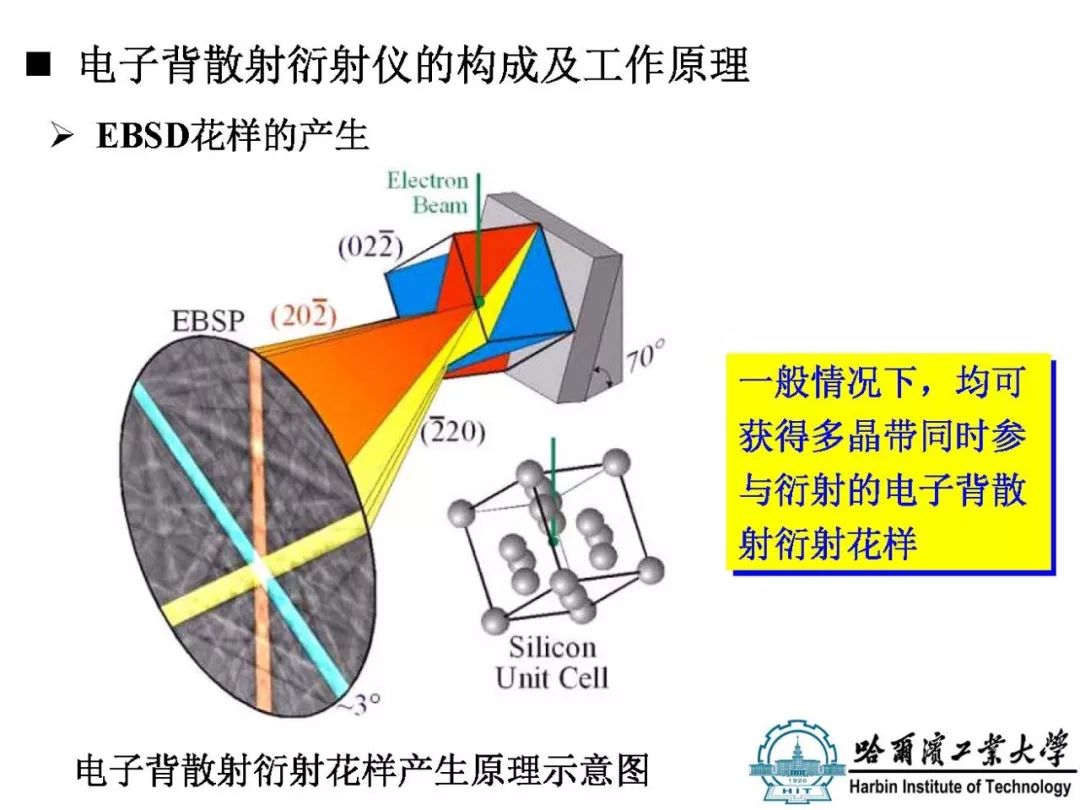

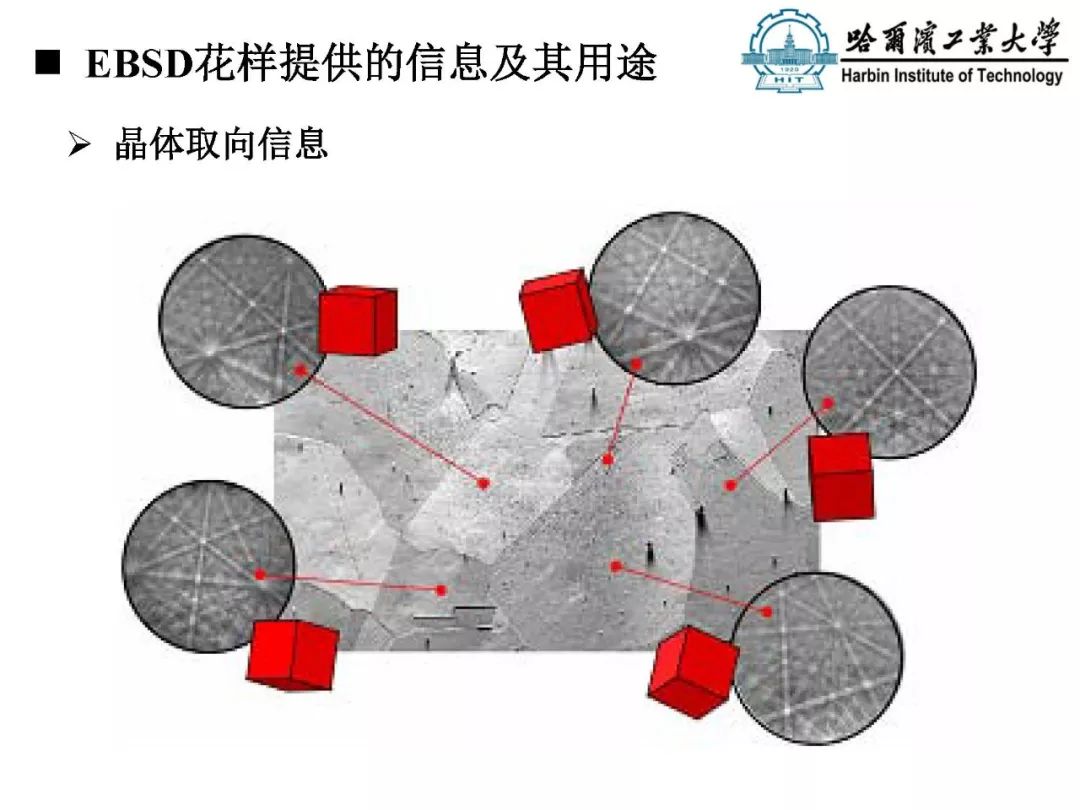

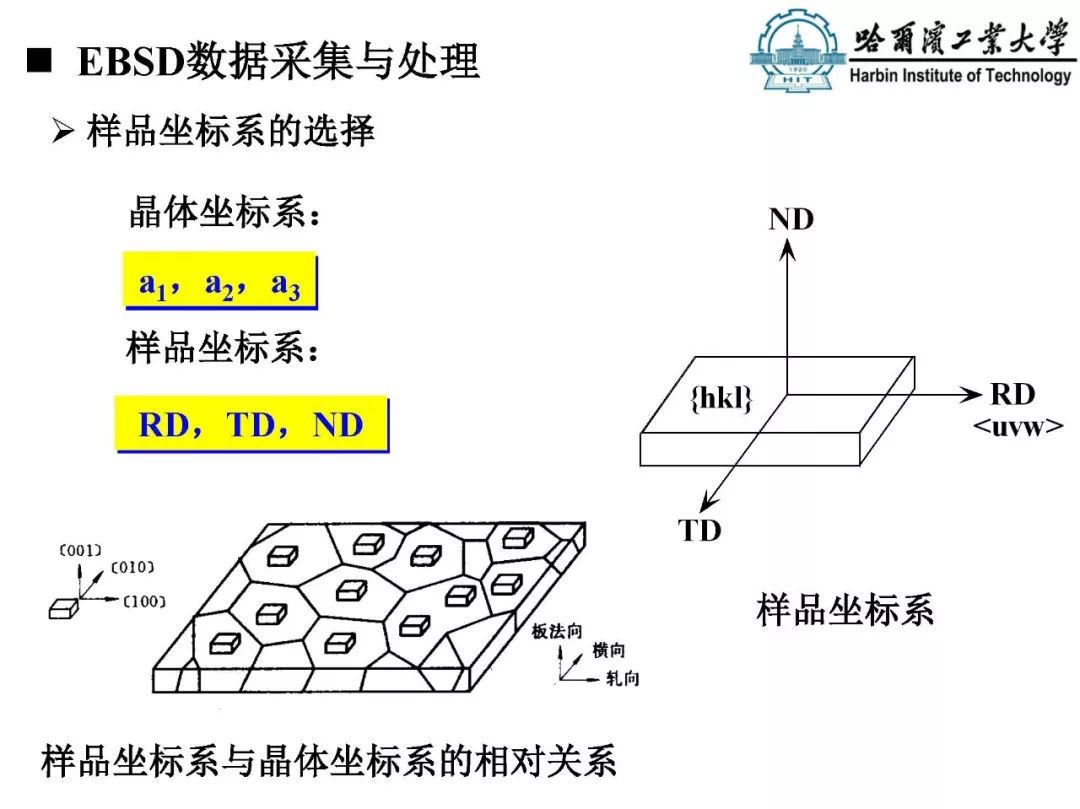

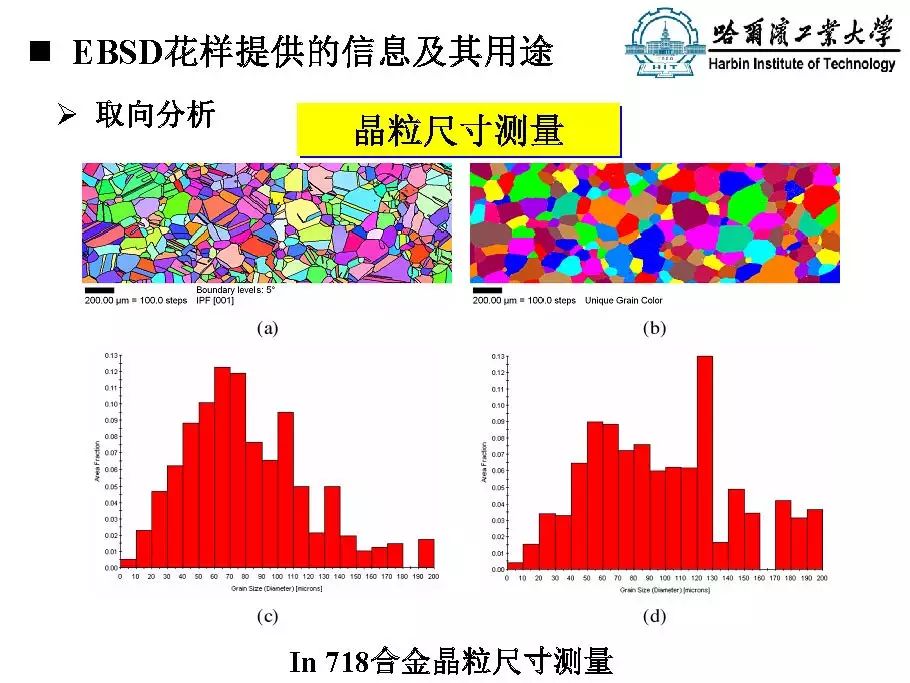

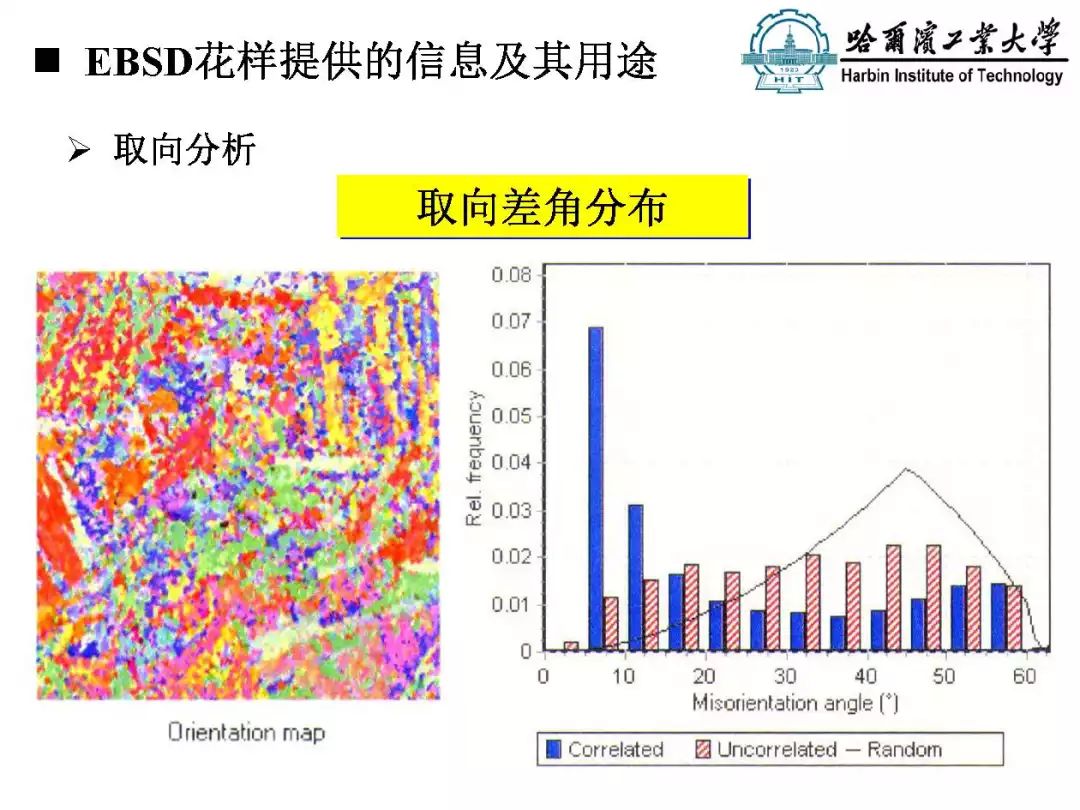

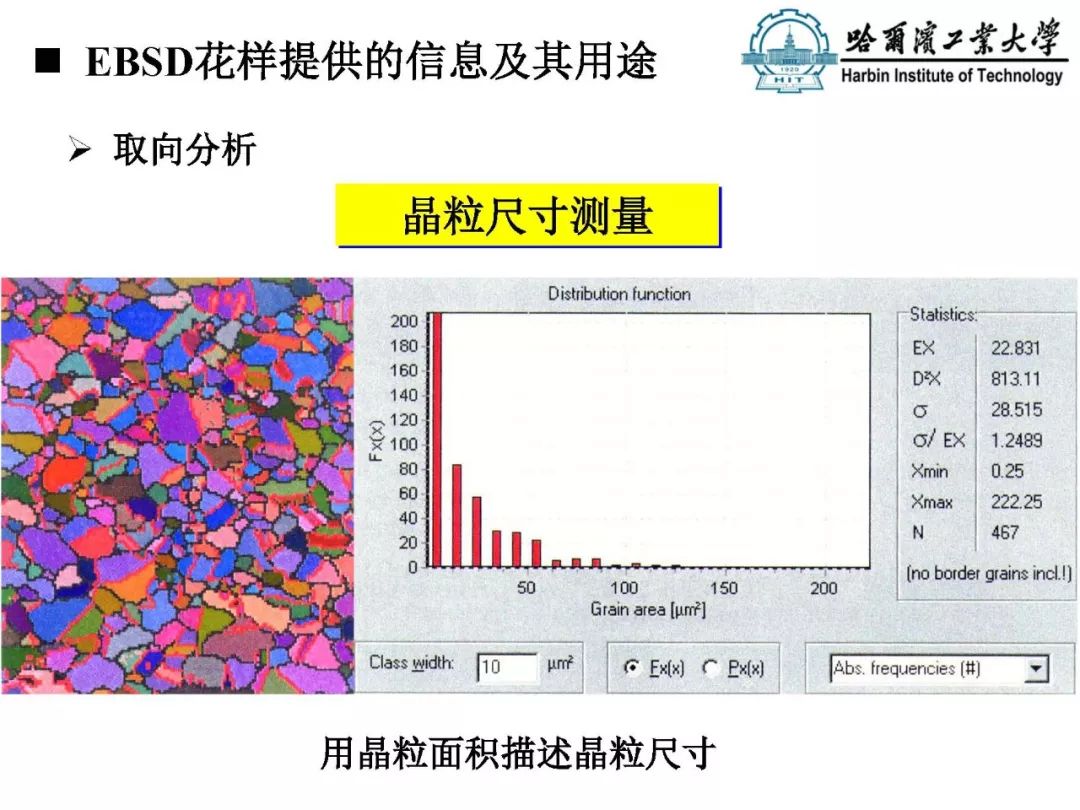

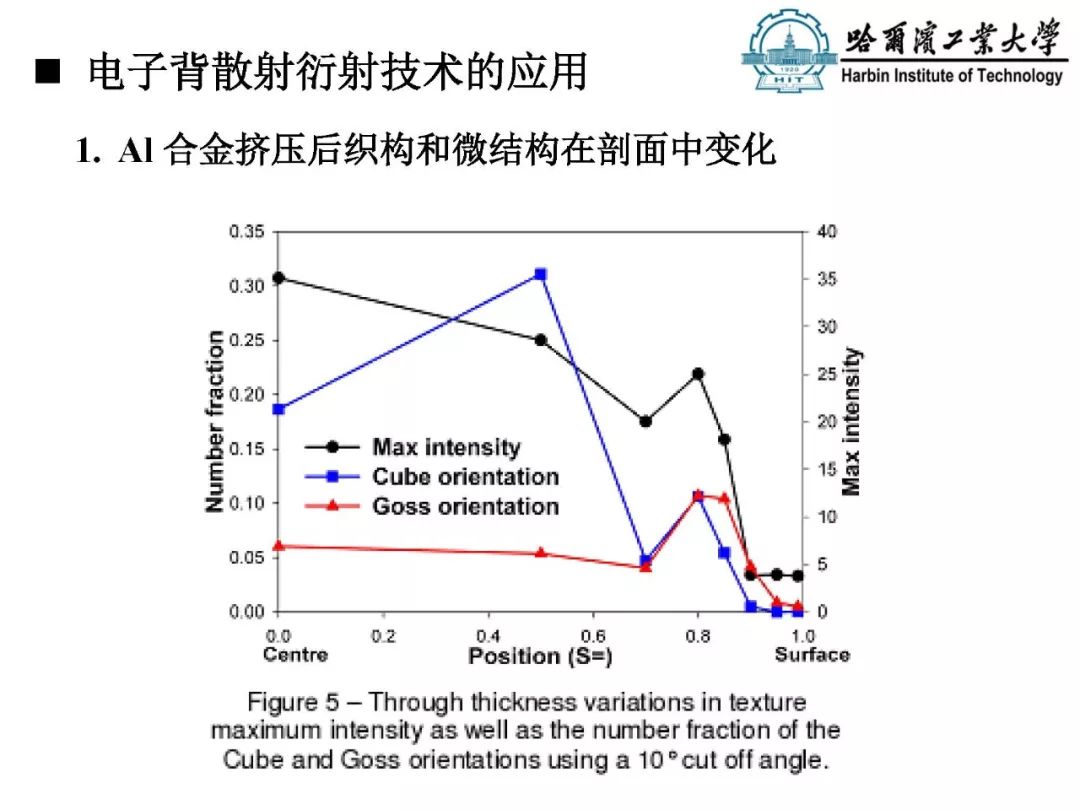

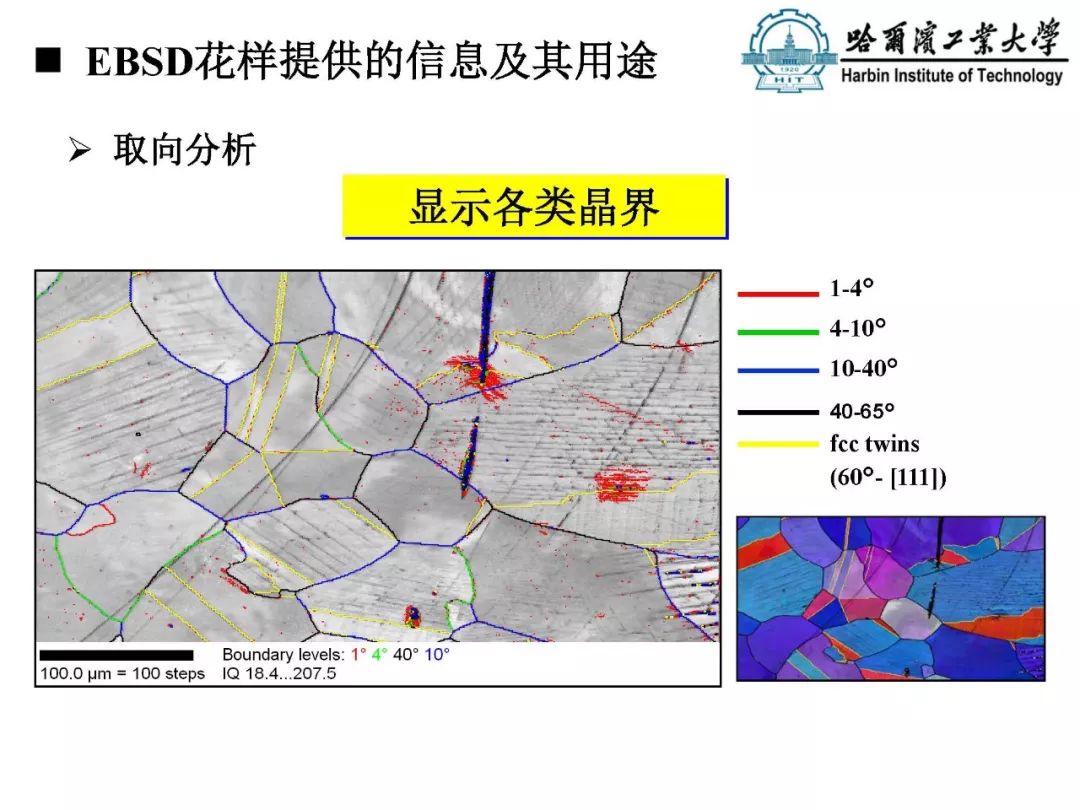

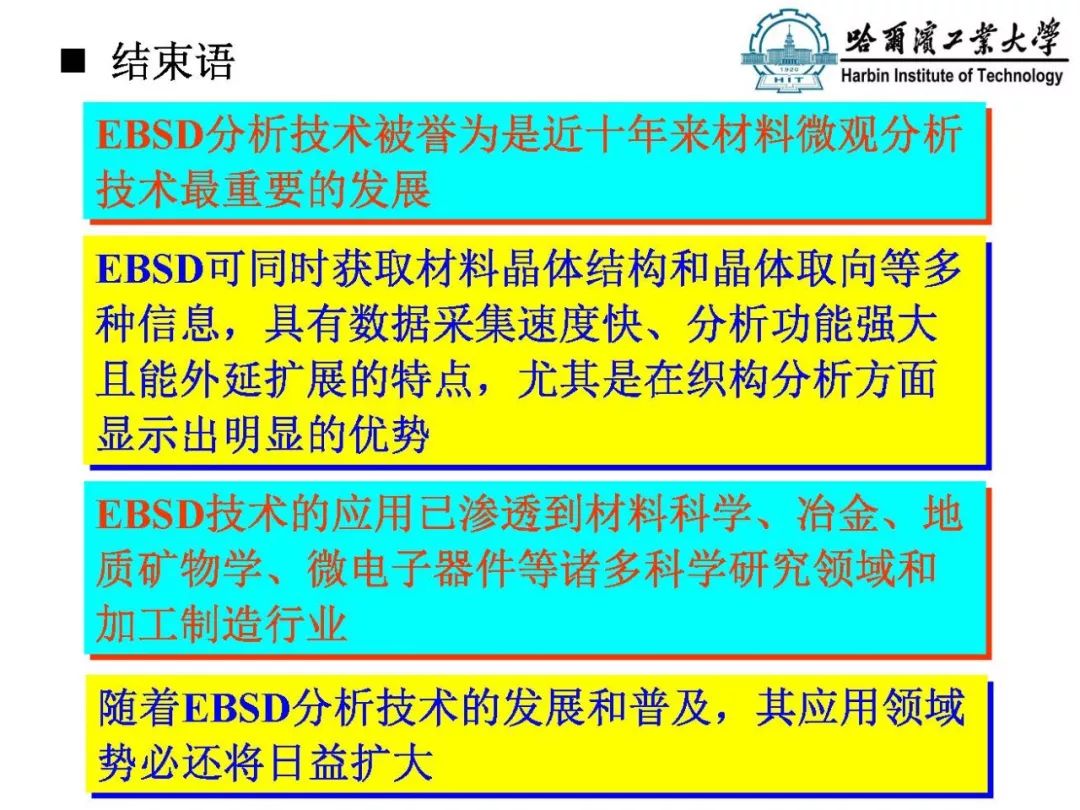

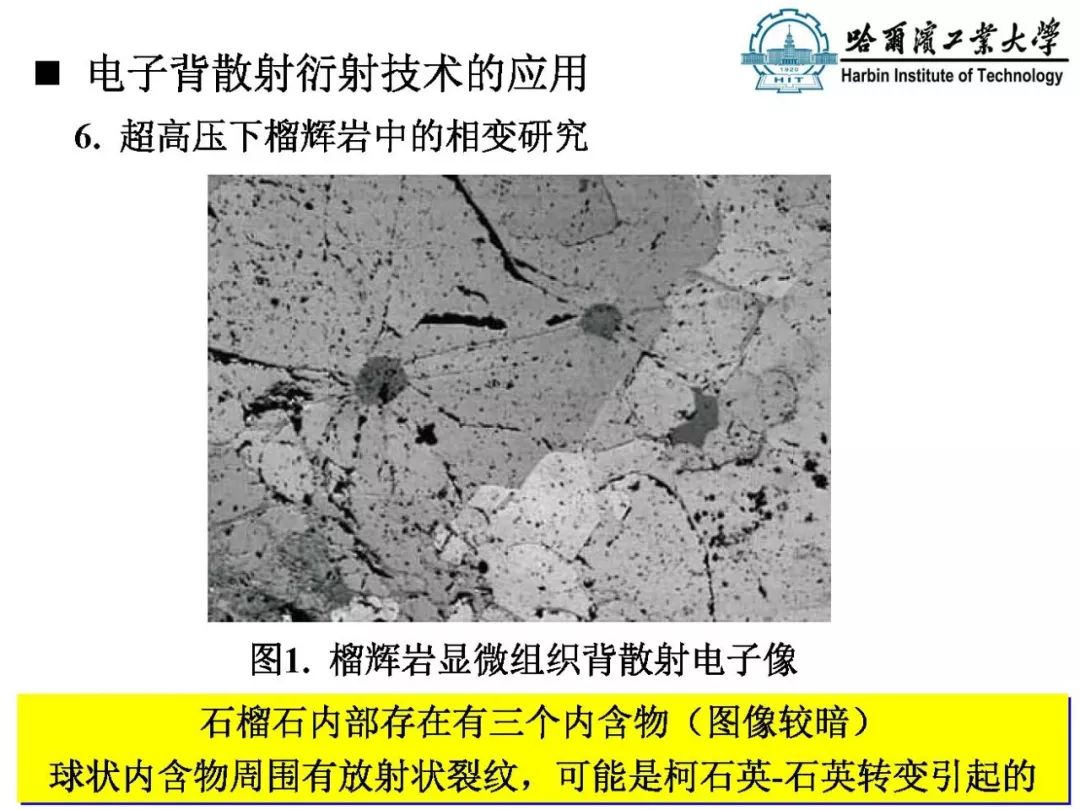

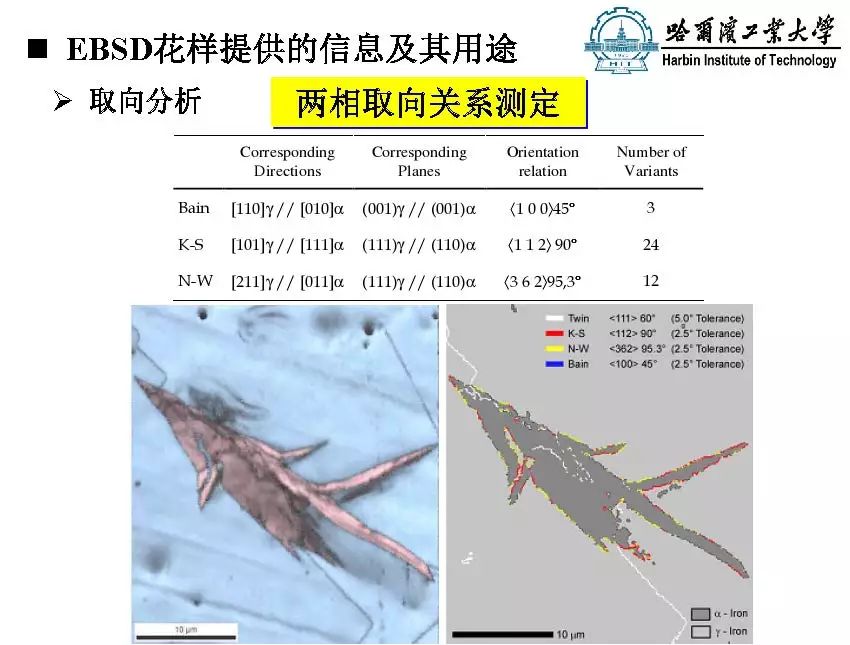

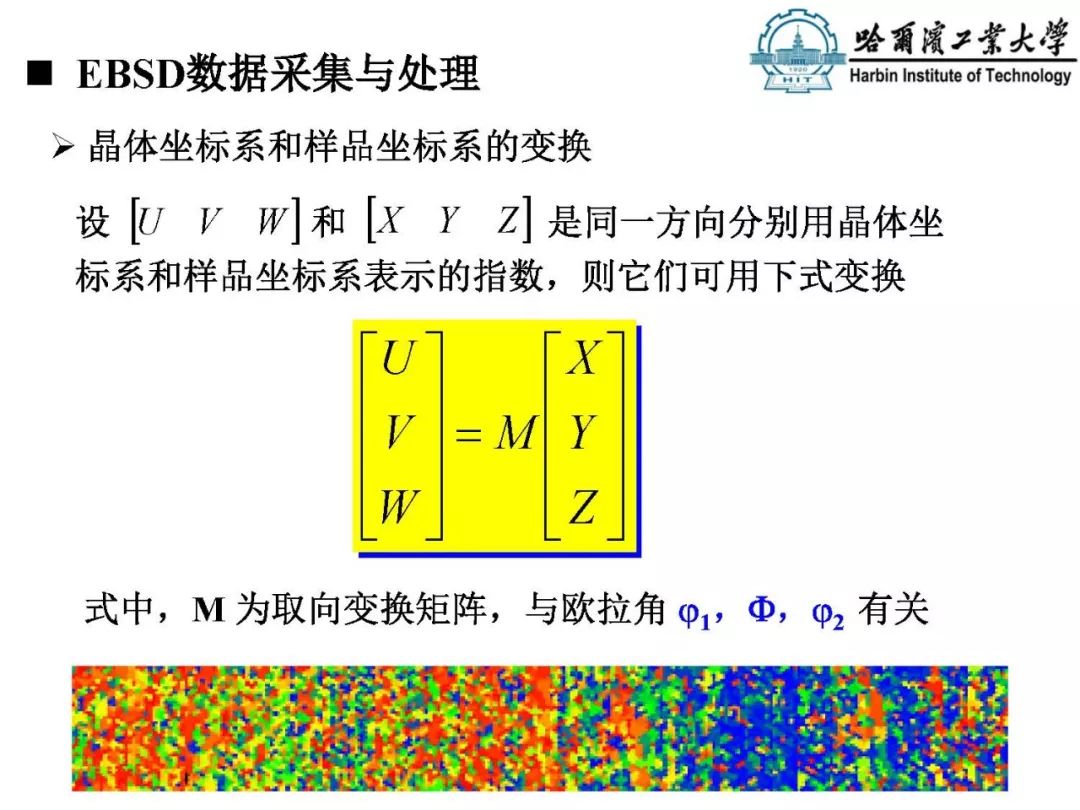

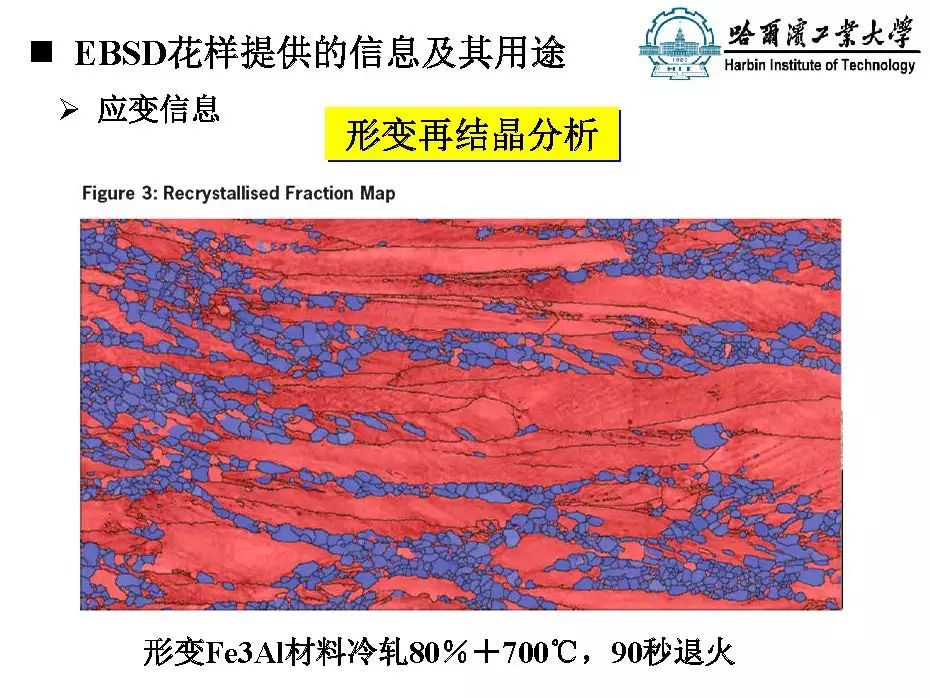

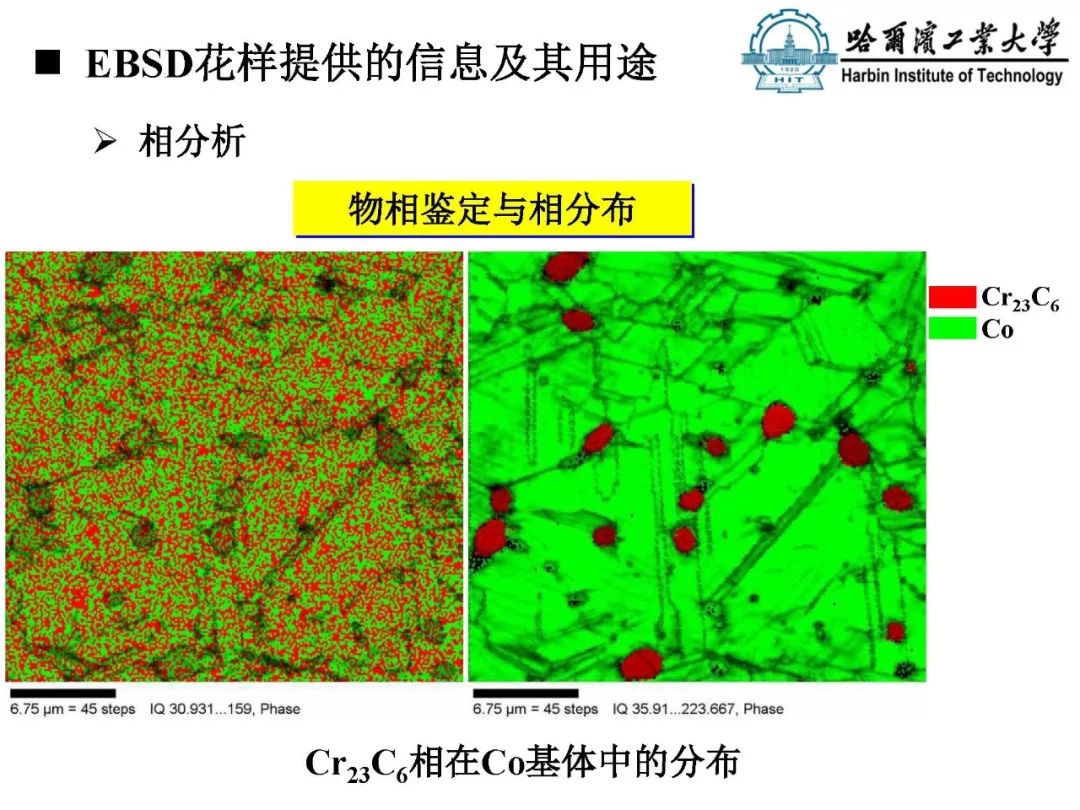

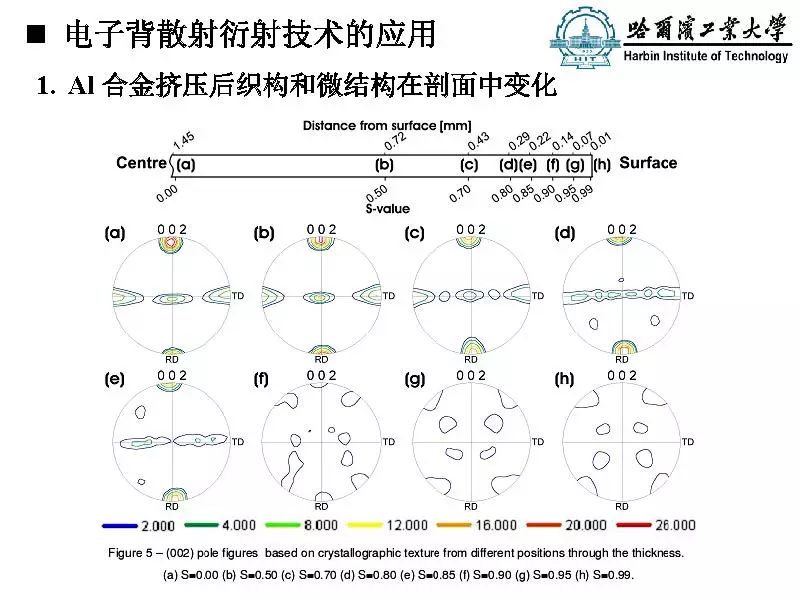

免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
相关文章
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系：编辑部
- 电话：010-62316606-806
- 邮箱：fsfhzy666@163.com
- 腐蚀与防护网官方QQ群：140808414
点击排行
PPT新闻
“海洋金属”——钛合金在舰船的
点击数：8148
腐蚀与“海上丝绸之路”
点击数：6486
