工装材料及热处理的11个常见问题解答

2021-11-10 16:59:29 作者：理化检验物理分册来源：理化检验物理分册分享至：

在工装夹具的设计和制造、使用和修理中，常常会遇到因材料及热处理选择不当而发生的问题，影响到产品的质量。在处理这些问题时，往往不能单从材料及热处理范围内进行改进，还需要对工装夹具结构进行更改。

问题一

用V型块作为定位件对圆形工件进行定位时，如果需用加大的夹紧力进行径向夹紧，采用45钢或20Cr进行渗碳淬火，则由于定位表面与工件为线接触，单位面积上的压力较大，并且材料表面硬、内部软，容易产生凹坑，从而降低了V型块的使用寿命。

处理方法：V型块的材料可采用碳素工具钢T8A、T10A或合金工具钢CrWMn、CrMn，淬火硬度为58～63HRC，这样就可以提高V型块的使用寿命。

问题二

对于那些形状特殊或厚薄相差很悬殊的零件，因热处理时冷却速度不均匀，容易产生裂纹。如图1所示的零件，若用碳素工具钢制造（设计时应尽量避免），在淬火时很容易产生裂纹，甚至整圈断裂。

图1 极易产生淬火裂纹的零件

（箭头所指为易裂的部位）

处理方法：

①改尖角为圆角，避免淬火时产生应力集中，并且适当增加厚度；

②降低零件的硬度要求，采用先热处理、后机械加工的办法制造；

③选用淬透性好，用较缓慢冷却也能淬硬的合金钢来制造；

④对容易产生裂纹的部位及其附近不进行淬硬处理。

问题三

厚度不均而且带有直角面的大型定位件（如图2a所示的大型V型块），如用碳素工具钢T8A或合金工具钢CrMn等制造，淬火时也容易产生裂纹，如图中断裂线所示处。

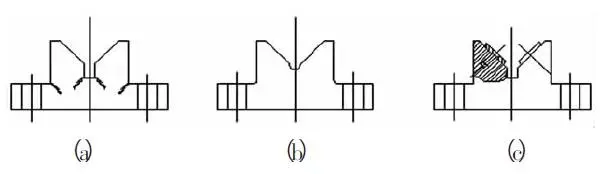

图2 大型V形块的相对其结构的影响

处理方法：

①将直角转接处改成圆角过渡，如图2b所示；

②改用组合式结构，如图2c所示，在定位面上镶以高硬度的垫片，这样V型块的主体则可以不采用高硬度材料。此处垫片用螺钉和销子进行固定，但采用这种结构会影响V型槽面的平整性，对清理定位表面会带来一定的麻烦；

③如果V型槽所受的夹紧力不大，则可以采用渗碳钢（35钢或20Cr），这样也可以减少淬火开裂的可能性。

问题四

对于需要配钻的销子孔零件，若不考虑其配钻的方向和材料硬度的关系，就会发生不能配钻的问题。

图3 配钻零件材料硬度的选择

处理方法：如图3所示两个需要配钻的零件，其配钻方向为从上往下，在选择材料硬度时应注意下部底板配钻部位的硬度不能高，否则将不能进行配钻。如果底板的其它部位需要高硬度，可以采用渗碳钢进行局部渗碳来满足这一要求。

问题五

对于需要压套的部件，如不考虑其材料的硬度对保证位置精度及压套方便性的影响，则不能满足制造要求和使用要求。如图4所示的压套部件，衬套内孔需要有较高的硬度。当它的位置尺寸L的公差δ要求较严时，由于主体安装孔需要在热处理后进行加工，因此这一部位的硬度不能高，否则将难以用坐标镗床进行加工。

图4 压套部件材料硬度的选择

处理方法：如果主体的其它部位需要有较高的硬度要求，则可用渗碳钢来制造，并进行局部渗碳来满足使用的要求。但在某些情况下，如果主体需要采用全部为高硬度的材料，则衬套外圆应保持低硬度，以避免“硬碰硬”的压套方式；此时，衬套可采用渗碳钢，其内孔进行局部渗碳以达到高硬度，而其外圆不渗碳以保持低硬度。

问题六

对于大型平板型底座，如图5a所示，当上下平面的平面度及相互之间的平行度要求较高，需要用刮削加工来保证时，如果采用钢料（如45钢），则使刮削困难，而且容易自然变形，不容易保证精度要求。

图5 大型平板形底座的材料选择及其相应的结构

处理方法：大型平板底座以采用铸件（如HT21-40）较好，因此其结构形状也应作相应更改，如图5b所示。此处应注意，铸件刚性的好坏，主要取决于合理的截面形式，即合理布置加强筋，而不宜单纯增加其壁厚。关于铸件的壁厚，对工装夹具来说，通常取12~16mm即可。

问题七

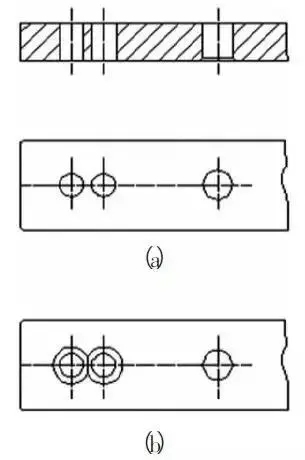

尺寸较大而硬度和精度要求较高的零件，如图6a所示两孔很近但壁厚很不均匀的整体式钻模板，即使采用热处理变形较小的合金工具钢，先进行精加工再进行热处理，也容易产生较大的变形，破坏热处理前精加工所获得的精度，保证不了钻模板的精度要求，而且用料也不经济。但若采用硬度不高的材料如45钢在热处理后进行精加工，则在使用时又容易磨损。
