摘要

利用高温高压反应釜，采用失重、SEM、XRD、EDS和电化学方法研究了不同温度下X70管线钢在含CO2地层水中的腐蚀行为。讨论了X70钢CO2腐蚀机理的热力学和动力学机制。结果表明：温度通过影响FeCO3过饱和度、晶粒形核率和长大速率，进而影响X70钢腐蚀速率。在温度为30 ℃时，FeCO3的过饱和度较小，不能在X70钢表面连续析出，难以形成保护性产物膜，X70钢腐蚀速率较高。温度为60~90 ℃时，FeCO3的形核速率大于生长速率，X70钢表面形成致密的FeCO3膜，腐蚀速率开始下降。继续升温至120和150 ℃，FeCO3的形核速率小于生长速率，X70钢表面不能形成完整的具有保护性的FeCO3膜，或膜内应力增大导致膜破裂。FeCO3膜与基体金属形成电偶电池，发生局部腐蚀。

关键词： X70管线钢； 地层水； 温度； CO2腐蚀； 过饱和度； 形核速率

近年来，随着CO2驱油提高采收率技术的广泛应用，采注井管线钢面临的CO2腐蚀问题也日益严重，通常来说CO2不具有腐蚀性，但是溶于水后形成的H2CO3容易使金属发生腐蚀，尤其是在高温高压的环境下，H2CO3的腐蚀性甚至要强于盐酸[1-3]。目前，在我国大多数油气田的开采现场，利用CO2驱油的油井普遍较深，深井复杂的井身结构不可避免的存在着环形空间，从而形成了环空环境。随着环空环境下高温、高压情况的出现，采注井管线钢受到的腐蚀也更为严重。其中吉林油田H59区块由于利用注CO2驱油先后有4口井的油管发生破裂，从而造成生产中断及大量油管报废。因此CO2腐蚀已经成为油气开采过程中急于解决的关键性问题[4-8]。

目前，研究人员对采注井管线钢的腐蚀问题进行了大量的研究，普遍认为腐蚀类型包括点蚀、电偶腐蚀和台地腐蚀等，其中台地腐蚀是CO2腐蚀过程中最为严重的一种情况[9]。影响CO2腐蚀的因素主要包括CO2分压、温度、流动速度、介质成分、pH值等[10-14]，其中温度是对CO2腐蚀重要影响因素之一[15,16]。现有研究表明，温度能够影响CO2腐蚀产物膜的性质、形貌以及晶体特征，从而影响金属的腐蚀进程[15,17,18]。Cai等[19]研究了温度对N80、P110、X52、13Cr管线钢在地层水中的CO2腐蚀行为，发现随着温度升高，腐蚀产物膜的致密性也会随之增大，局部腐蚀主要发生在低温阶段。Zhang等[20]分析了X65钢在含CO2饱和地层水中的局部腐蚀，发现裸露钢基体与腐蚀产物之间存在着电流效应，腐蚀产物作为阴极，裸露的钢作为阳极，大阴极与小阳极加速了局部腐蚀。他们还发现，在高温环境下的钢表面会形成致密的腐蚀产物膜，腐蚀产物越致密引起的电偶腐蚀越严重。Crolet等[21]认为钢基体中的渗碳体Fe3C在腐蚀之后会裸露到钢基体表面，由于渗碳体具有导电性，促进阴极反应在其表面进行，加剧碳钢的腐蚀。林冠发等[22]分析了温度对N80、P110和J55管线钢CO2腐蚀产物膜形貌特征的影响，他们发现腐蚀产物膜厚度最大和最小时与FeCO3晶粒最大和最小时所对应的温度相同，当腐蚀产物膜厚度与FeCO3晶粒最小时，腐蚀产物膜耐蚀性最好。Yin等[23]研究了温度对P110钢腐蚀产物膜的影响。认为随着温度升高，腐蚀产物膜厚度降低，在100 ℃时FeCO3的晶粒最小。此外在较高或较低温度下还会生成少量的Fe3C或Fe3O4。

受制于实验设备，现有关于温度对管线钢CO2电化学腐蚀行为影响的研究大多是在90 ℃以下进行，而在100 ℃以上金属CO2腐蚀的研究多采用浸泡方法，关于电化学行为的研究鲜有报道[24-27]。本论文以X70钢作为研究对象，利用高温高压电化学反应釜模拟油田开采的高温工况。由于温度与CO2的热力学性质密切相关，因此研究了温度对X70钢在含CO2的地层水中腐蚀行为的影响。此外，尝试通过热力学来解释管线钢的CO2腐蚀机理。

1 实验方法

实验选用的材料为X70管线钢，其金相照片如图1所示，可以看出其显微组织由针状铁素体和珠光体组成。其化学成分 （质量分数，%） 为：C 0.045，Si 0.26，Mn 1.48，S 0.001，P 0.017，Cr 0.031，Ni 0.16，Mo 0.23，Nb 0.033，Cu 0.21，Fe余量。线切割电化学试样尺寸为Φ3 mm×10 mm，浸泡试样尺寸为50 mm×10 mm×3 mm。将电化学试样点焊在Ф0.5 mm的C276引线上并用PTFE管密封绝缘。实验前将试样用水砂纸从80#逐级打磨到2000#，然后用丙酮去除油污，去离子水清洗后吹干待用。

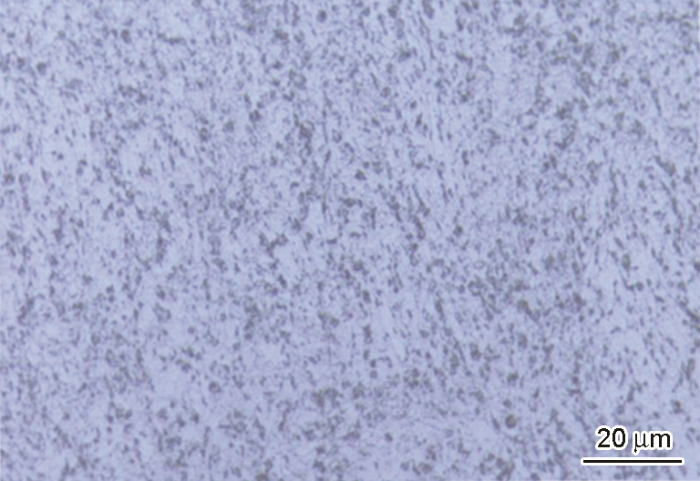

图1   X70钢的显微组织

实验溶液根据油田采出液成分分析结果，用去离子水和分析纯试剂配制模拟溶液，成分 （g/L） 为： KCl 1.468，NaHCO3 2.191，NaCl 0.162，CaCl2 0.068，MgCl2·6H2O 0.125，Na2CO3 0.235，Na2SO4 0.005，实验前通CO2气体除氧2 h。

浸泡实验在高温高压反应釜内进行，高压釜内共放入4个平行试件，实验时间为168 h。实验中CO2分压为1.5 MPa，温度分别为30、60、90、120和150 ℃。实验结束后取出试样，其中3个试样清除腐蚀产物后进行失重测试，失重测试采用BSA224S电子天平对腐蚀前后的试样进行测量，3个试样测量得出的数据取平均值，再利用如下公式计算不同条件下的腐蚀速率：

式中，Va为平均腐蚀速率 （mm/a），ΔW为质量损失 （g），S为试样的腐蚀面积 （cm2），t为腐蚀时间 （h）。

1个试样采用D8 AdvanceX多晶粉末X射线衍射 （XRD），分析腐蚀产物的组成成分和晶体结晶度。采用SU-8010型扫描电镜 （SEM） 观察试样腐蚀前后的表面形貌，采用Q500MW型能量色散仪 （EDS）分析腐蚀产物的元素组成。

电化学测试在釜内进行。采用三电极体系，工作电极为X70钢试件，辅助电极为Pt电极，参比电极是外置的Ag/AgCl电极。电化学测试采用CHI660C电化学工作站，动电位极化扫描速度为0.5 mV/s，扫描的电位区间为-1.0~0.5 V。电化学阻抗谱 （EIS） 测量频率范围为105~10-1 Hz，交流激励信号为10 mV，测试结果采用ZSimpWin软件进行拟合。所有电位均相对于饱和甘汞电极 （SCE）。

2 结果与讨论

2.1 失重实验

采用失重法得到X70钢在不同温度下腐蚀168 h后的平均腐蚀速率如图2所示，可以看出腐蚀速率随着温度升高呈现先减小后增大的趋势，90 ℃时腐蚀速率最小，为0.39 mm/a，在150 ℃时腐蚀速率最大，为3.93 mm/a。依据SY/T0026-1999对X70钢的腐蚀性进行分级，可知X70钢在20~140 ℃均属于严重腐蚀等级。

图2   X70钢在不同温度含CO2地层水中腐蚀速率

2.2 不同温度条件下的腐蚀产物特征

2.2.1 XRD分析

碳钢的腐蚀速率与在此环境中所形成的腐蚀产物膜的特征密切相关[28]。因此对不同温度下腐蚀产物膜成分进行了XRD表征。图3为X70钢在不同温度条件下CO2腐蚀168 h后的XRD结果。在30 ℃时基体表面未检测出FeCO3，表明此时X70钢表面几乎不能形成腐蚀产物膜。温度为60 ℃时，腐蚀产物为FeCO3和Fe3C，90和120 ℃时，腐蚀产物膜成分均主要为FeCO3，温度升至150 ℃时，FeCO3衍射峰强度甚至比90和120 ℃时更尖锐，表明其结晶度提高，并且存在Fe。

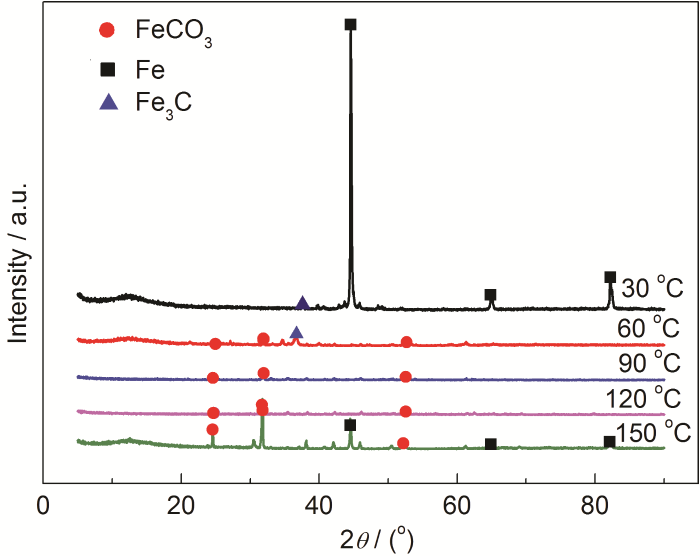

图3   X70钢在不同温度含CO2地层水中腐蚀产物的XRD谱

2.2.2 SEM及EDS分析

图4为X70钢在不同温度条件下腐蚀168 h后的腐蚀形貌SEM和腐蚀产物EDS图。由图4a可知，在30 ℃时有少量腐蚀产物不均匀地覆盖在X70钢试样表面。60 ℃时 （图4b），X70钢表面被团簇状腐蚀产物膜覆盖。90 ℃时 （图4c） 试样表面被腐蚀产物完全覆盖，团簇状腐蚀产物尺寸和数量明显增加。120 ℃时 （图5d） 试样表面的腐蚀产物形貌发生显著变化，在此阶段，腐蚀产物呈现六面体结构，腐蚀产物未能覆盖整个金属表面。150 ℃时 （图4e），腐蚀产物尺寸与120 ℃时类似，但数量增加，完全覆盖在金属表面。

图4   X70钢在不同温度含CO2地层水中的SEM像和EDS结果

图5   X70钢在不同温度含CO2地层水中去除腐蚀产物后的SEM像

EDS结果表明X70钢在含CO2的地层水中腐蚀产物主要由Fe，C和O构成。30 ℃时腐蚀产物中还检测出Mn和S，表明有MnS夹杂物。60~120 ℃时腐蚀产物中O含量大大提高，C含量急剧下降。150 ℃时，除Fe、C、O外，还检测到Mg和Ca。

图5为X70钢在不同温度条件下腐蚀168 h去除腐蚀产物后的SEM形貌。在30 ℃下 （图5a），去除腐蚀产物后的X70钢基体表面有明显的条状浅沟，腐蚀形态表现为台地腐蚀形态。在60 ℃时 （图5b），试样表面呈窄的深沟腐蚀形态。在90 ℃时 （图5c），去除腐蚀产物后试样表面腐蚀较为轻微，腐蚀形态表现为全面腐蚀形态。由图5d和e可见，在120和150 ℃条件下去除腐蚀产物后，钢基体表面出现明显点蚀坑。与120 ℃相比，150 ℃时的基体表面点凹坑的直径更大，且坑口有腐蚀产物堆积。

2.3 电化学实验

2.3.1 动电位极化曲线

图6为X70钢在不同温度下的动电位极化曲线图。可以看出：在温度为30、60和90 ℃时，随温度增加极化曲线左移，表明随温度增加腐蚀电流密度减小。30和60 ℃时，X70钢的阳极部分均表现为活化溶解，但当温度为90 ℃，阳极极化曲线出现了钝化的现象，表明电极表面形成了保护性产物膜。随温度继续增加至120和150 ℃，腐蚀电流再次随温度增加而增加，表明此时腐蚀产物保护性逐渐丧失，X70钢腐蚀速率加快。

图6   X70钢在不同温度含CO2地层水中动电位极化曲线

2.3.2 电化学阻抗谱分析

图7为X70钢在不同温度条件下的EIS图。由图7a可见，随着温度的升高，容抗弧半径先增大后减小，在90 ℃时达到最大，150 ℃时容抗弧半径最小。一般认为容抗弧半径越大，电化学阻力越大，表明试件的耐蚀性越好。

图7   X70钢在不同温度含CO2地层水中电化学阻抗谱

在Bode图 （图7b） 中，温度为30和60 ℃时，有一个位于低频的时间常数；90 ℃时有两个时间常数，分别位于低频和中频；120 ℃时，有一个在低频的时间常数；150 ℃时有两个时间常数，分别位于中频和高频，但其相位角小于120 ℃，表明试样表面未能形成有效的保护膜。一般认为高频率下的时间常数与腐蚀产物膜的电容Qf和电阻Rf有关，而低频下的时间常数与双电层电容Qdl和电荷转移电阻Rct有关[29]。

采用如图8所示的电路图对EIS结果进行拟合，拟合结果见表1。其中Rs为溶液电阻；Rct的大小与钢的耐蚀性密切相关，Rct的值越大，钢的耐蚀性越好[30]。由表1可见，随着温度的升高，Rct先增大后减小，并且在90 ℃时最大值达到3179 Ω·cm2。30 ℃和150 ℃时的Rct值相差不多，比90 ℃ Rct值低3个数量级。这表明在温度为90 ℃时的界面电化学反应难度最大。

图8   不同温度下X70钢电化学阻抗谱等效电路

表1   不同温度下X70钢电化学阻抗图谱拟合结果

此外，双电层电容Cdl一般可以表达为Cdl=εRaκA/d，其中ε为真空电容率，Ra为电极表面粗糙度，κ为介质的介电常数，A为电极表面积，d为电容极板间距离，其中Cdl的大小与试样的电极表面积A以及电极表面粗糙度Ra有关[31]。Cdl越大，电极表面积和粗糙度越大，腐蚀越严重。X70钢的双电层电容Cdl随着温度的升高呈现先减小后增大的规律，在90 ℃时最小，数值仅为5.6×10-5 mF/cm2，说明试样的电极表面积A以及电极表面粗糙度Ra并未发生明显变化。而30和150 ℃的双电层电容Cdl比90 ℃分别高出3个和2个数量级，表明这两个温度下金属表面发生了严重的腐蚀。因此，X70钢的耐蚀性随着温度的升高呈现先增大后减小的规律，在90 ℃时形成的腐蚀产物膜对基体保护性最好，腐蚀速率最低。这与上述极化曲线得到的结果一致。

2.4 讨论与分析

干燥的CO2不具有腐蚀性。CO2溶于水后，发生以下反应，从而导致腐蚀介质的形成。X70钢在含CO2的模拟油田采出液中发生以下电化学反应[23]：

因此，X70钢在含CO2的地层水中发生以下电化学反应[32]：

腐蚀产物FeCO3会沉积在碳钢表面[33]。

温度是影响X70钢CO2腐蚀的重要因素之一，CO2在水中的溶解度随温度升高而明显降低。FeCO3的过饱和度 （S） 是FeCO3膜形成的主要推动力，较高的过饱和度是FeCO3在碳钢表面沉积的必要条件[34,35]，S越高表明FeCO3的沉积速率越高。过饱和度的计算公式如下[36]：

式中：[Fe2+]和[CO32-]分别为溶液中Fe2+和CO32-的瞬时浓度 （mol-1·L-1）。Ksp为FeCO3的溶解度极限 （mol2·L-2）。它与温度TK和离子强度I有关，根据Sun等[37]提出的计算公式如下：

离子强度I可以根据如下公式表示[38]：

其中mi是摩尔浓度，zi是溶液中第i个离子的相应电荷。

Fe2+浓度和CO32-的浓度均为0.002 mol/L，该数值均取溶液未通CO2之前的浓度。由于腐蚀产物中Fe3C的含量较少，计算时可忽略。然后根据方程 （12），可以确定在30、60、90、120和150 ℃时，FeCO3的Ksp分别为1.77×10-11、1.04×10-11、4.96×10-12、2×10-12和7.01×10-13 mol2·L-2，即随温度升高，Ksp下降。由方程 （11） 可知，Ksp与S成反比，即随着温度的升高S增加，FeCO3的沉积速率变大。

由上述实验结果可知，随温度升高，X70钢的腐蚀速率先减小后增大，腐蚀产物膜厚度先增大后减小，在90 ℃时腐蚀速率最小，腐蚀产物膜厚度最大。这是由于在30 ℃时，温度低导致腐蚀反应驱动力小，此时Ksp最大，S最小，因此无法在试件表面形成腐蚀产物膜，X70钢一直参与阳极溶解，因此金属发生的腐蚀速率很高。当温度为60 ℃时，随着FeCO3的Ksp减小，过饱和度S增大，此时在基体表面形成了FeCO3晶体，表明过饱和度达到了FeCO3沉积条件。但由于过饱和度较小，FeCO3析出动力较低，晶体形核速率和晶粒尺寸均较小，导致腐蚀产物膜疏松多孔，因此溶液中的离子可以穿过孔隙来到基体表面参与反应。但较30 ℃相比，腐蚀产物基本覆盖基体表面，因此腐蚀得到缓解。此外，60 ℃时X70钢腐蚀形貌表现为条沟状，这与形成的Fe3C腐蚀产物有关。X70钢的显微组织为铁素体和珠光体组织，而珠光体组织由铁素体相和渗碳体相构成。铁素体的电位比渗碳体低，在微电池中作为阳极而被腐蚀[39]。X70钢的阳极溶解导致Fe2+的溶解，使残留未腐蚀的Fe3C集聚于表面，形成Fe3C膜，并在试样表面形成了点蚀、条状腐蚀特征。当温度升高至90 ℃时，此时FeCO3晶体形核速率增加，但FeCO3晶粒仍相对较小，此时FeCO3膜变得更为致密，阻碍了金属基体与溶液界面的电化学反应的顺利进行，保护性最好，因此在该温度下的腐蚀速率最小。

随着温度进一步升高至120和150 ℃时，X70钢表面析出的FeCO3晶粒形状和尺寸发生显著变化。120 ℃时，FeCO3晶粒呈六方体结构，数量显著减小，尺寸显著增加。根据极化曲线拟合结果，此时腐蚀电流密度开始增加，Ecorr开始正移。Li等[36]认为这是由于此时反应 （4） 的平衡电极电位比Ecorr更正，随着温度增加，电化学反应向着电位更正的方向移动，即阴极反应驱动力增加，导致腐蚀电流密度增加。这个驱动力在150 ℃时表现的更加明显。当系统压力为1.5 MPa时，溶液在120和150 ℃时仍为未饱和水状态。因此并没有蒸汽产生。S随温度升高继续增大，更容易析出FeCO3晶体[32]。但由于CO2在溶液中的的溶解度随温度升高而降低，FeCO3晶粒形核率低于晶粒的长大速度，FeCO3数量较低温时少，不能覆盖整个电极表面，导致裸露的基体金属成为“小阳极”，而被致密的FeCO3腐蚀产物膜覆盖区域形成“大阴极”[40]，从而组成自催化作用强大的电偶腐蚀，加速了局部腐蚀。同时由于温度升高，化学反应驱动力大，HCO3-电离出H+不能回到溶液中，在基体与腐蚀产物膜间局部位置富集。高温下Fe2+数量增加，发生水解反应，从而导致腐蚀产物膜发生局部溶解，膜厚度减小，电极表面发生全面腐蚀并伴随有点蚀。当温度升高至150 ℃时，进一步促进晶粒长大。尽管SEM结果表明此时X70钢表面覆盖了一层FeCO3晶粒，但腐蚀产物截面SEM结果说明此时腐蚀产物膜很薄，电化学实验结果也证明了膜层的保护性较差，因此，在高温的驱动下，FeCO3晶体快速生长，形成的尺寸较大的FeCO3晶体，造成腐蚀产物膜内应力增大，最终发生破裂[41]，引发多处发生电偶腐蚀。同时，更多的阴离子会穿过膜破裂处与基体发生反应，导致腐蚀电流迅速增加。此外，H+浓度的增大也会加速吸引溶液中的CO32-、HCO3-穿过腐蚀产物膜到达基体表面，与Fe发生反应，导致局部酸化，发生点蚀。

3 结论

（1） X70管线钢在含CO2地层水中的腐蚀速率随着温度的升高呈现先减小后增大的趋势。当温度为90 ℃时腐蚀速率最小。X70钢在30~150 ℃均达到严重腐蚀等级。腐蚀产物主要为FeCO3。

（2） FeCO3的过饱和度 （S） 是FeCO3膜形成的主要推动力。30 ℃时FeCO3过饱和度最小，无法在试件表面形成腐蚀产物膜，X70钢一直参与阳极溶解，因此金属发生的腐蚀速率很高。

（3） 温度为60~90 ℃时，随温度增加，X70钢表面FeCO3晶粒析出时形核占主导地位，腐蚀产物厚度和致密性增加，腐蚀产物具有保护性。

（4） 温度达到120 ℃以上时，FeCO3晶粒形核率低于晶粒的长大速度，FeCO3不能覆盖整个电极表面，导致裸露的基体金属与FeCO3腐蚀产物膜组成电偶电池，加速了局部腐蚀

（5） 150 ℃时，FeCO3晶体快速生长，造成FeCO3膜内应力增大，最终发生破裂，侵蚀性阴离子与Fe基体发生反应，导致局部酸化，发生点蚀。
