目前国内外用于直流杂散电流干扰检测与评价的标准如下。

01 国家标准GB/T 50991—2014

标题为“埋地钢质管道直流干扰防护技术标准”，为原石油天然气行业标准SY/T 0017—2006《埋地钢质管道直流排流保护技术标准》修订版。其中主要评价指标如下。

①在管道设计阶段，当发现管道路由土壤电位梯度大于或等于2.5mV/m时，应评估管道敷设后可能受到的直流干扰影响，必要时可预设干扰防护措施。

②管道投运后：

a.在管道已施加阴极保护时，当干扰引起管地电位正于最小保护电位时，管道应及时采取干扰防护措施；由干扰防护措施引起的管地电位负向偏移量，本标准不作规定，但应力求使管地电位不超过管道所允许的最大保护电位。

b.对于未施加阴极保护的管道，当其任意点上管地电位较自然电位正向偏移大于或等于100mV时，管道干扰程度为不可接受，应及时采取干扰防护措施。

02 英国和欧洲标准BS/EN 50162—2004

标题为“Protection against corrosion by stray current from direct current systems”。其中主要评价指标如下：

①当管道没有施加阴极保护时，杂散电流引起管道正向偏移要小于表1埋地或浸没水中未实施阴极保护的构筑物允许的正电位偏移ΔU所列数值。

表1 埋地或浸没水中未实施阴极保护的构筑物允许的正电位偏移ΔU

②当管道施加阴极保护后，应测得无IR降的管道极化电位，如果该电位满足阴极保护准则要求，则干扰程度为可接受；如果管道极化电位不满足阴极保护准则要求，则干扰程度为不可接受。

③当管道施加阴极保护后，评价阴极保护构筑物上波动的杂散电流干扰程度时采用电流探针代替管道涂层缺陷处来评价阴极保护构筑物上波动的杂散电流干扰程度。

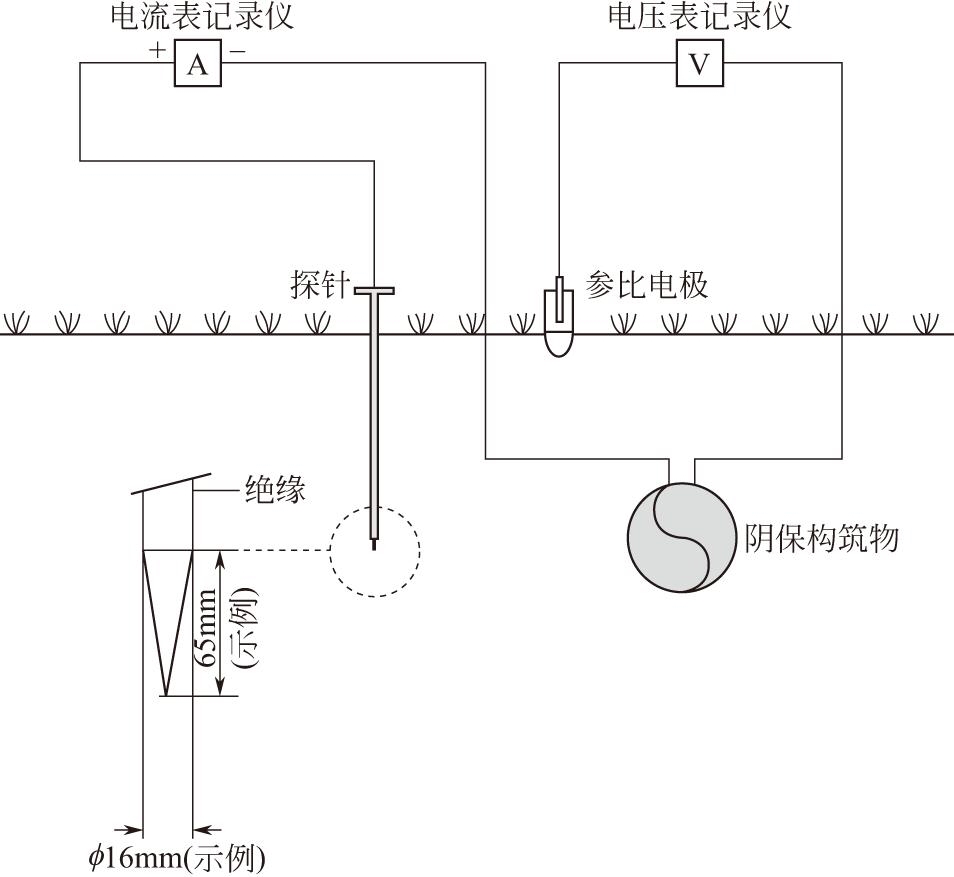

图1 测试方法示意图

按图1测试方法，一般持续24h测试探针的电流（阴极保护电流和杂散电流的结果）。并定义管道不受波动的杂散电流干扰的时候（如晚上），测试与管道阴极保护相应的探针电流（根据EN12954）为100%（参照值），如图2所示，时段A。探针电流降最大的时间段（即最正电位波动的时间段），如图2所示，时段B。对照评判标准表2描述埋地管道受干扰影响程度。

图2 测试结果示意图

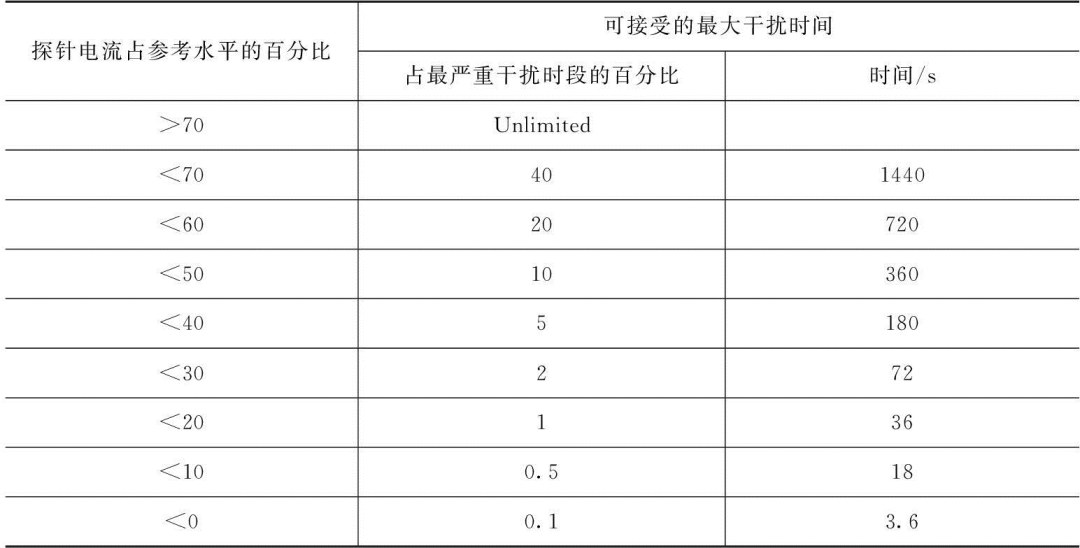

表2 结果评定

注：

1.表中数据的获取基于十年实践经验。

2.当管道的无IR降电位比EN12954标准中规定的保护电位更负（例如负250mV）时，利用上表数据作为由直流牵引系统引起的直流干扰的评价准则来评价腐蚀风险可能过于保守。

03 澳大利亚标准AS 2832.1—2015

标题为“Cathodic protection of metals，Part1：Pipes and cables”，其中主要评价指标如下。

①在评价牵引电流的影响时，应记录足够长时间的电位以确保包含最大限度的杂散电流影响。这个时间段包括早晚用电高峰，一般为20h。如果用数据记录仪监测电位，采样频率应每分钟至少4次。受牵引电流影响构筑物的阴极保护电位准则根据构筑物极化时间的不同而异。

②短时间极化的构筑物。防腐层性能良好的构筑物或已证实对杂散电流的响应为快速极化和去极化的构筑物，应遵循以下准则：

a.电位正于保护准则的时间不应超过测试时间的5%；

b.电位正于保护准则+50mV（对钢铁构筑物电位为-800mV）的时间不应超过测试时间的2%；

c.电位应正于保护准则+100mV（对钢铁构筑物电位为-750mV）的时间不应超过测试时间的1%；

d.电位正于保护准则+850mV（对钢铁构筑物电位为0mV）的时间不应超过测试时间的0.2%。

③长时间极化的构筑物。对于防腐层性能较差的构筑物或对杂散电流的响应为缓慢极化和去极化的构筑物，其电位正于保护准则的时间不应超过测试时间的10%。
