ZM99-01A13烟气管道防腐涂料
2013-06-03 14:17:43 作者:本站整理 来源:慧聪涂料网 分享至:

  北京泽马新技术有限公司自主研发生产的成功地应用于某电厂锅炉换热器管道,有效地降低了腐蚀气氛对钢管的腐蚀速度,延长了管道的使用寿命。

  该电厂锅炉换热器管道材质为Q235碳钢钢管,周围环境温度500℃左右,腐蚀介质主要含有SO2、SO3、H2S、Cl、水蒸汽等,周围伴有粉尘冲蚀。管道之前涂刷普通防腐涂料,防腐问题难以解决,一年内维修过次,维护成本日益增高,并且存在安全隐患。重新更换所有管道并在管道上涂刷ZM99-01A13烟气管道防腐涂料后,经过近4个月的实际工况挂件实验,在除去钢管表面污渍、残锈和氧化皮后,钢管表面仅有较浅的腐蚀痕迹。从而证明,选用IPN技术研发生产的ZM99-01A13烟气管道防腐涂料涂层起到了很好的防腐效果。

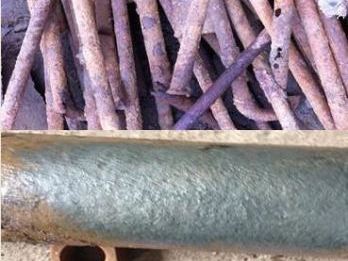

     图为涂刷普通防腐涂料使用一年(上)和ZM99-01A13涂料实验4个月(下)的对比


   ZM99-01A13烟气管道防腐涂料运用泽马公司专利技术,以无机聚合物为主的互穿网络聚合物作为成膜物质,配以适当的颜料、溶剂、助剂和耐磨增强剂制成。为改善涂层的抗热变性、耐磨性和附着力,采用纳米微粉、陶瓷微珠、碳化硅、氮化硼、细晶氧化铝、超细氧化锌、氧化钛以及利用特殊工艺制造的金属粉,制成金属陶瓷功能填料来提高涂层的耐磨和防蚀性能。此外,还使用无机纤维增强涂层的抗冲击性。


   ZM99-01A13烟气管道防腐涂料组成物不含铅、铬、镉等有毒化合物,绿色环保,具有极好的耐蚀性,抗潮湿大气、酸雨、海水和SO2、H2S等腐蚀介质,对石化产品和有机溶剂具有极高的稳定性,涂层与基体的结合力极强,耐热400-800℃,耐磨性好,并采用IPN技术有效防止焦油附着。


     产品技术指标如下:

序号 项目 技术指标 测试方法
1 密度g/cm3
细度 µm
1.8
≤80
GB/T1724-79
2 粘度(25℃)涂-4粘度计 ≤30-60 GB/T1723-79
3 固体含量 % ≥95 GB/T1725-79
4 干燥时间(25+1℃) h
表干
实干
≤3
≤24
GB/T1728-79
5 附着力 级
柔韧性 mm
涂膜冲击强度 J
1
2
≥3.9
GB/T1720-79
GB/T1731-93
GB/T1732-93
6 涂膜外观 有光泽 GB/T1729-79
7 涂膜硬度 H ≥5 GB/T6739-86
8 涂膜落砂耐磨试验L/ µm ≥3 SY/T0315-97
9 涂膜耐化学试剂性
10% H2SO4 3d
10%NaOH 3d
3% NaCl 3d
涂膜完整无变化 GB/T1763-79
10 涂膜耐盐雾15%NaCl 120h
盐雾加速试验3.5% NaCl 4000h
无变化
无变化
GB/T1771-91
11 涂膜冻融试验(-20+2℃、常温、70+2℃各6h,5个循环) 通过 SY/T0320-98
12 涂膜表面电阻率 Ω 1.0×1012 GB/T1410-89
13 涂膜工频击穿强度 KV/mm
耐臭氧O3性(10ppm臭氧、40℃、48h)
≥20
涂膜完好
SY/T0447-96

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

相关文章
