金属所Adv.Mater:高强铝合金耐蚀设计新思路
2024-07-31 15:46:26 作者:材料人 来源:材料人 分享至:



受鱼类在受到外部刺激时会通过腺体自发分泌粘液来进行自我保护的自然现象启发,中国科学院金属研究所自然环境腐蚀研究部郑玉贵研究员团队提出了“内生沉淀剂为粘液,中空碳纳米管为腺体,毛细作用为分泌驱动力”的仿生设计策略,成功制备出高强高耐蚀的块体7075铝基复合材料,抗拉强度高达~700 MPa,耐晶间腐蚀、剥落腐蚀和应力腐蚀性能优异,其强度和耐蚀性的综合匹配超过了目前公开报道的其他铝合金。该材料在酸、碱、盐环境中均具有极低的腐蚀速率,在强腐蚀性碱性介质中的腐蚀速率甚至比最耐蚀的纯铝还低133倍。优异的耐蚀性主要是因为毛细作用诱导沉淀剂自发从碳纳米管中溶出并在表面富集,形成保护性膜层。运用上述仿生策略同样研制出了兼具高强高耐蚀的2024以及6061铝基复合材料,表明该策略具有可拓展性,有望能研发出其他高强高耐蚀金属材料。
该项研究成果近日以“Nature-inspired Incorporation of Precipitants into High-strength Bulk Aluminum Alloys Enables Life-long Extraordinary Corrosion Resistance in Diverse Aqueous Environments”为题在Advanced Materials期刊上发表(2024,DOI: 10.1002/adma.202406506)。王政彬项目研究员和杨杰博士研究生为论文共同第一作者,郑玉贵研究员、马宗义研究员和成会明院士为论文共同通讯作者。





图文导读

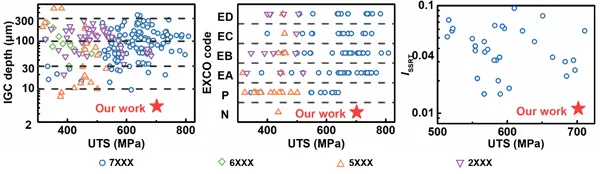

图1. 高强高耐蚀7075铝基复合材料优异的耐晶间腐蚀、剥落腐蚀和应力腐蚀性能

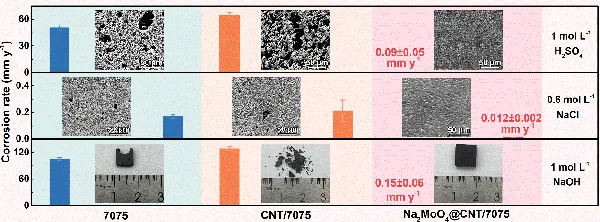

图2. 高强高耐蚀7075铝基复合材料优异的耐强酸性、中性和强碱性介质腐蚀性能

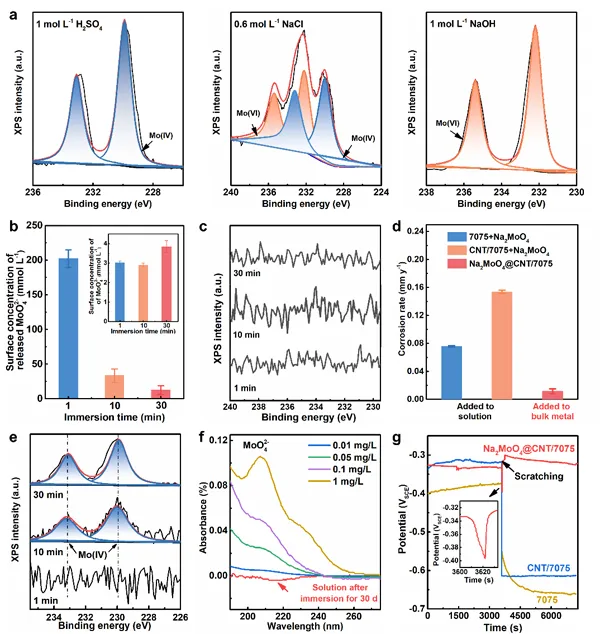

图 3. 高强高耐蚀7075铝基复合材料的耐蚀机制
论文地址:
https://onlinelibrary.wiley.com/doi/10.1002/adma.202406506
本文内容来源:
http://www.imr.cas.cn/xwzx/kydt/202407/t20240702_7207160.html

免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。

    标签:
相关文章
无相关信息
